Для теплосчетчика минимальной конфигурации должен быть подключен первый расходомер, первый датчик температуры от входного потока теплоносителя и второй термодатчик с обратного потока. Слово конфигурации для этого случая: «00011001».
Второй и третий расходомеры могут фиксировать расход холодной и горячей воды. Третий датчик температуры может измерять температуру горячей воды. Соответствующее слово конфигурации: «00111111».
Конфигурацию теплосчетчика невозможно изменить с помощью кнопок на его лицевой панели. Если в конфигурации бит, соответствующий датчику температуры или расходомеру установлен в единицу, а датчик или расходомер к блоку вычислителя не подключен, теплосчетчик будет работать, но значения по неподключенному датчику будут недостоверны. Если датчик температуры или расходомер подключен к блоку вычислителя, а соответствующий бит в слове конфигурации равен нулю, значения этого датчика не фиксируются и на индикатор не выводятся.
Из подрежима 10.2 можно включить радиомодуль в тестовом режиме. Для этого нужно нажать кнопку
и, удерживая её нажать кнопку
. В нижней строке появится символ антенны
(при включении радиомодуля теплосчетчик не реагирует на любые нажатия кнопок кроме выключения радиомодуля). Повторное нажатие данной комбинации кнопок выключит радиомодуль.
При нажатии кнопки
теплосчетчик перейдет к индикации второго слова конфигурации (экран 10.3 рисунок 2). В верхней строке индикатора выводятся символы С-2. В средней строке выводится второе слово конфигурации, которое определяет, какие модули обмена входят в состав теплосчетчика.
Первый, младший, разряд равен единице, если в теплосчетчике, для вывода накопленных данных и для получения команд от системы сбора информации применен радиоинтерфейс. Следующий, второй, бит определяет наличие GSM модуля. Далее третий, четвертый и пятый биты установлены, когда в системе применены соответственно модули расширения RS-485, RS-232, Ethernet.
Из подрежима 10.3 можно включить оптопорт. Для этого нужно нажать кнопку
и, удерживая её нажать кнопку
. В нижней строке появится символ IR (при включении оптопорта теплосчетчик не реагирует на любые нажатия кнопок кроме выключения оптопорта). Повторное нажатие данной комбинации кнопок выключит оптопорт.
Последующие нажатия кнопки
позволяют перейти в подрежимы 10.4, 10.5 и 10.6 (экраны 10.4, 10.5 и 10.6 рисунок 2).
В подрежиме 10.4 в верхней строке индикатора выводятся символы № и С-3. Во второй строке индицируется девятиразрядное число – идентификатор версии программного обеспечения.
Из подрежима 10.4 можно включить радиомодуль Для этого нужно нажать кнопку
и, удерживая её нажать кнопку
. В нижней строке появится символ антенны
(при включении радиомодуля теплосчетчик не реагирует на любые нажатия кнопок кроме выключения радиомодуля). Повторное нажатие данной комбинации кнопок выключит радиомодуль.
Подрежим 10.5 в средней строке индицирует напряжение батареи в вольтах. В верхней строке выделены символы С-4.
Из этого состояния можно перевести теплосчетчик в тестовый режим индикации. Для этого нужно нажать кнопку
и, удерживая её нажать кнопку
. После этого изменяется точность индикации следующих величин:
- младший разряд накопленной тепловой энергии, в подрежиме 1.1 будет показывать сотые доли Wh, в значениях накопленного объёма от расходомеров, в подрежимах 2.1, 3.1 и 4.1, единица в младшем разряде будет соответствовать одной сотой литра, значение массы теплоносителя, прошедшего через расходомер 1, в подрежиме 2.3 будет выводиться с точностью 10 г.
В тестовом режиме блокируется автоматическое выключение индикатора. Выйти из тестового режима можно в подрежиме 10.5, повторно нажав комбинацию кнопок
.
Подрежим 10.6 позволяет проконтролировать индикатор. При этом экране выводятся все символы индикатора.
При открывании крышки блока вычислителя на индикаторе появляется символ
.
Таблица 4 Коды ошибок или событий
Код ошибки или события | Содержание события |
5 | Ошибка расходомера 1 |
6 | Обрыв датчика температуры прямого потока |
7 | Короткое замыкание датчика температуры прямого потока |
8 | Обрыв датчика температуры обратного потока |
9 | Короткое замыкание датчика температуры обратного потока |
10 | Обрыв третьего датчика температуры |
11 | Короткое замыкание третьего датчика температуры |
12 | Вскрытие корпуса блока вычислителя |
13 | Ошибка расходомера 2 |
14 | Ошибка расходомера 3 |
20 | Дата и время перед коррекцией |
21 | Дата и время после коррекции |
22 | Включение оптопорта |
23 | Выключение оптопорта |
24 | Включение интерфейсного модуля |
25 | Выключение интерфейсного модуля |
26 | Включение режима TEST |
27 | Выключение режима TEST |
28 | Запись конфигурации прибора |
29 | Переход в режим хранения информации |
30 | Выход из режима хранения информации |
31 | Старт прибора с сохранением параметров |
32 | Напряжение батареи меньше 3,4 вольта |
33 | Напряжение батареи более 3,5 вольта |
В появившемся окне соединений выбрать порт, к которому подключена оптоголовка, скорость обмена – 9600 и, если нужен режим программирования, ввести пароль

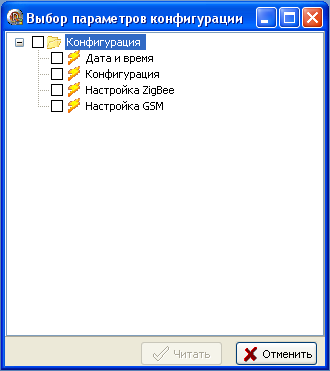

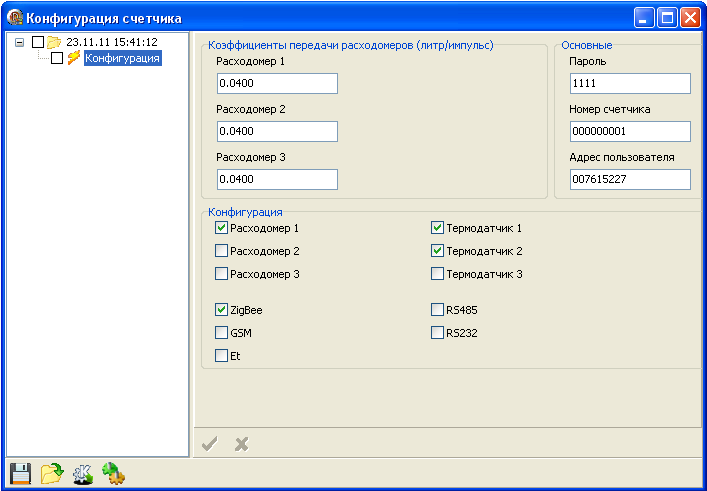

Если, при установке соединения, указать правильно пароль в меню «Счетчик» можно войти в режим конфигурации теплосчетчика

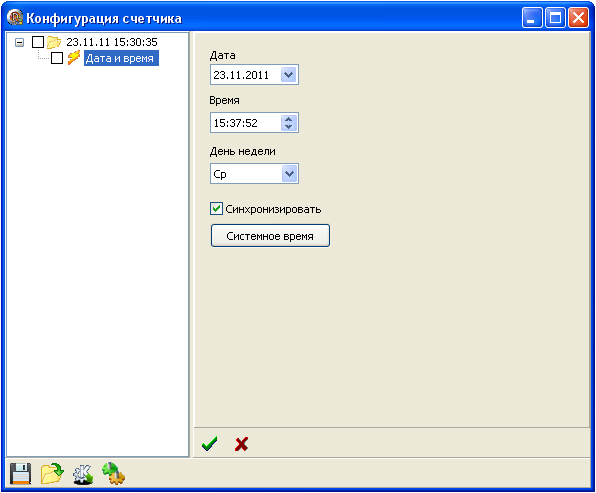

В режиме конфигурации можно считать и записать новое значение даты и времени
После изменения конфигурации теплосчетчика необходимо выполнить проверку согласно ТУ У 26.5-33401202-025:2012.
Внимание!!! Изменять конфигурацию теплосчетчика без крайней необходимости не рекомендуется.
Кроме того, можно считать и изменить параметры сети входящих в состав теплосчетчика радиомодулей.

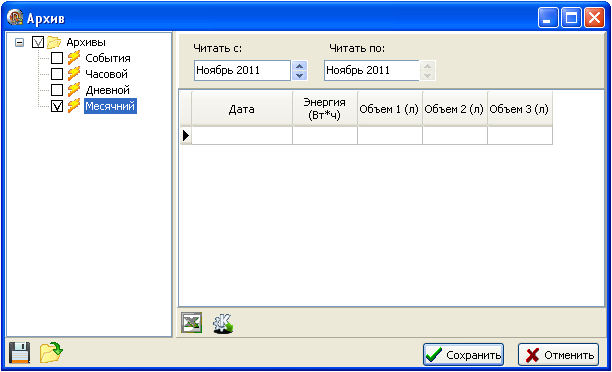

Если, при установке соединения, указать правильно пароль, в меню «Счетчик» можно войти в режим считывания показаний архивов
В теплосчетчике поддерживается архив событий на 256 событий (257-е событие будет записано на место первого).
Часовой архив фиксирует значения энергии и расходов за последние два месяца. Часовой архив на текущие сутки недоступен.
|
