Теплосчетчик НІК-7051 Руководство по эксплуатации (стр. 6 )

Дневной архив поддерживается за последние 5 лет.

Месячный архив фиксирует данные за последние 10 лет.

Архив событий и месячный архив можно считывать на индикаторе теплосчетчика.

Если к теплосчетчику нет обращений в течение двух минут, соединение разрывается, оптопорт выключается. Возобновить обмен возможно только повторив действия по пунктам 3.3.1.1 – 3.3.1.4. Если установить соединение в тестовом режиме интервал времени ожидания обмена теплосчетчиком увеличивается до 5-ти минут.

Работа Теплосчетчика с радиоинтерфейсом. Для выполнения обмена через радиоинтерфейс нужно установить на компьютер, с которым будет выполняться обмен, программу «НIК-Тепло». Подключить к свободному USB порту точку доступа ТД1 ААШХ.469339.015. На компьютере запустить утилиту сброса точки доступа RST. exe. На точке доступа должны засветиться красный и зеленый светодиоды. Через 10 - 20 секунд красный светодиод должен погаснуть.  С помощью кнопок перевести теплосчетчик в состояние 10.2 (рисунок 2) и, одновременным нажатием левой и средней кнопки, включить модуль радиоинтерфейса  (на индикаторе должны появиться символ Y).  Через 10 - 20 секунд на точке доступа зелёный  светодиод должен погаснуть.

Запустить программу «НIК-Тепло».  В строке меню «Файл» выбрать пункт «Соединить»

В появившемся окне соединений выбрать порт, к которому подключена точка доступа, скорость обмена – 19200 и, если нужен режим программирования, ввести пароль

В меню «Счетчик» программы «НIК Тепло» нажать кнопку «Считать». Считанные параметры должны совпадать с параметрами, которые выводятся на индикатор теплосчетчика.

Последовательность работы с программой «НIК Тепло» описана в пунктах 3.3.1.4 -3.3.1.7 и не зависит от типа соединения.

Если к теплосчетчику нет обращений от точки доступа в течение двух минут, соединение разрывается, модуль радиоинтерфейса отключается. Возобновить обмен возможно только повторив действия по пунктам 3.3.2.1 – 3.3.2.4 при этом предварительно нужно разорвать соединение в программе «НIК Тепло». Если установить соединение в тестовом режиме, интервал времени ожидания обмена теплосчетчиком увеличивается до 5-ти минут. Диагностика

Диагностика теплосчетчика выполняется постоянно автоматически в процессе работы, Время возникновения и код любой аварийной ситуации  фиксируются в архиве событий. В режиме хранения информации аварийные события не анализируются.

Замена батареи питания Замена элемента питания должна производиться организациями, имеющими лицензию на проведение ремонта средств измерений. Время работы блока вычислителя НІК-7051 без замены батареи питания не менее 12 лет, при условии, что интенсивность обмена при помощи радиомодуля или оптопорта будет не более 5 минут в месяц. Появление на индикаторе блока вычислителя символа "" свидетельствует о том, что встроенный элемент питания должен быть заменен в течение двух месяцев. В блоке вычислителя применен элемент питания ER34615H-/2PT фирмы MINAMOTO. Допускается установка конструктивного аналога другого производителя со следующими параметрами: Lithium 3.6V  с емкостью не менее 16,5 Ah. Замена элемента питания в блоке вычислителя осуществляется в следующем порядке:

с винта крышки блока вычислителя снять пломбу и выкрутить винт; открыть крышку блока вычислителя; извлечь вычислитель, открутить винты, крепящие элемент питания и извлечь источник питания из корпуса блока вычислителя; соблюдая полярность, установить новый элемент питания предварительно сформовав его выводы под винты крепления; закрепить выводы винтами; вставить на место вычислитель; через минуту проверить напряжение питания  для чего войти в подменю 10.5 (рисунок 2) индикации напряжения питания (напряжение должно быть более чем 3,5 вольта); Закрыть блок вычислителя крышкой и опломбировать.

После замены элемента питания блок вычислителя проверить в соответствие с методикой поверки ААШХ.407351.001 МП. Время работы расходомера без замены элемента питания не менее 6 лет. В расходомере применен элемент питания ER26500-/P фирмы MINAMOTO. Допускается установка конструктивного аналога другого производителя со следующими параметрами: Lithium, case C с аксиальными выводами, номинальное напряжение 3.6V, емкостью не менее 7,2Ah. Замена элемента питания в расходомере осуществляется в следующем порядке:

снять эксплуатационные пломбы (пломбы С на рисунке в  приложении Б); отверткой выкрутить два винта, на которых были установлены эксплуатационные пломбы; снять крышку корпуса, под которой находится батарея; отверткой ослабить винты, зажимающие контакты батареи; заменить батарею, соблюдая полярность; зажать винтами контакты батареи; собрать корпус расходомера в обратном порядке.

После замены элемента питания должна быть осуществлена поверка работы расходомера в соответствие с методикой поверки ААШХ.407151.001 МП. Характерные неисправности и методы их устранения Если температура термодатчика всегда индицируется нулем,

нужно проверить правильность подключения термодатчика и плотно зажать винты клемм соответствующего термодатчика.

Если при наличии расхода нет изменений показаний накопленного объема от расходомера (контролировать лучше в тестовом режиме), необходимо проверить правильность подключения и плотно зажать винты клемм соответствующего расходомера. Транспортирование и хранение

Транспортирование должно производиться в крытых железнодорожных вагонах, автомобильным транспортом с защитой от дождя и снега, водным транспортом, а также в герметизированных отапливаемых отсеках самолетов.

Транспортирование должно осуществляться в соответствии с правилами перевозок, действующими на каждый вид транспорта.

Теплосчетчики должны  храниться  в упаковке предприятия - изготовителя согласно условиям хранения 3 по ГОСТ 15150.

Условия хранения теплосчетчиков в складских помещениях потребителя (поставщика) в потребительской таре – по ГОСТ 22261

Воздух в помещении, в котором хранятся теплосчетчики, не должен содержать коррозионно-активных веществ.

Гарантии производителя

При поставке теплосчетчиков  предприятие-изготовитель гарантирует соответствие теплосчетчиков требованиям ТУ У 26.5-33401202-025:2012 при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа.

Гарантийный срок эксплуатации – 12 месяцев со дня продажи и отгрузки потребителю, но не более 18 месяцев с момента выпуска.

В случае отсутствия отметки о продаже, гарантийный срок эксплуатации исчисляется с момента выпуска.

В случае выхода из строя или несоответствия теплосчетчика требованиям ТУ У 26.5-33401202-025:2012 в период гарантийного срока, теплосчетчик должен быть заменены предприятием-изготовителем или отремонтирован организацией, уполномоченной производить гарантийный ремонт.

Гарантийный срок теплосчетчика продлевается на время, исчисляемое с момента подачи заявки потребителем до устранения дефекта предприятием-изготовителем.

При нарушении контрольной пломбы предприятия-изготовителя, при наличии механических повреждений или при нарушении правил эксплуатации, изложенных в руководстве по эксплуатации на теплосчетчик, он снимаются с гарантии и ремонт производится за счет потребителя.

Послегарантийный ремонт должен производиться организацией, уполномоченной производить ремонт или предприятием-изготовителем по отдельному договору.

Послегарантийный ремонт производится за счет потребителя.

Адрес предприятия изготовителя:

Україна

03148 м. Київ, просп. Леся Курбаса, 2Б.

ТОВ "НІК-ЕЛЕКТРОНІКА",

Тел/,

E-mail: *****@***

www. nik.

Адреса сервисных центров по гарантийному и негарантийному ремонту теплосчетчиков:

03148 м. Київ, просп.. Леся Курбаса, 2Б. тел.. [phone];

49055 м. Дніпропетровськ, вул. Будівельників, 34,

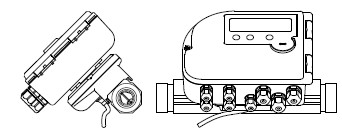

Приложение А
Внешний вид блока вычислителя

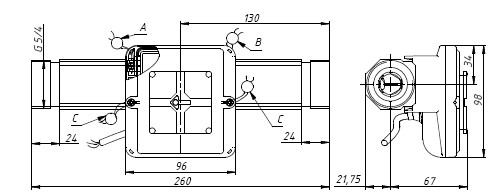

Приложение Б
Внешний вид расходомера

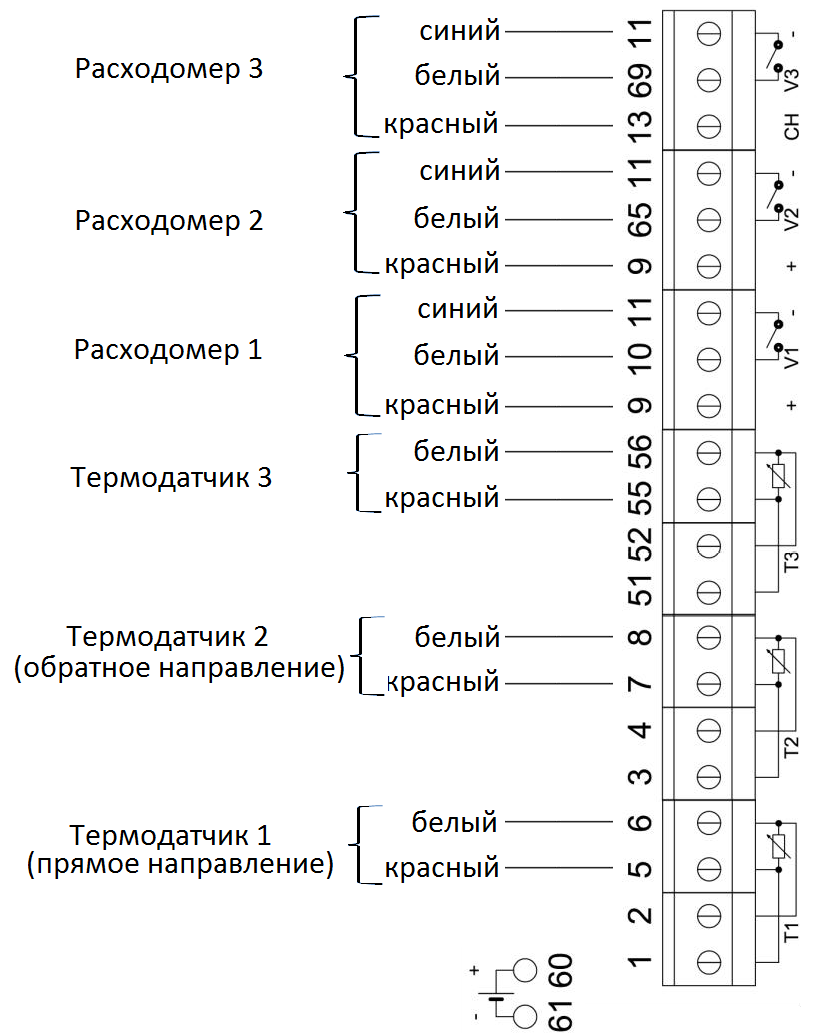

Приложение В
Вид контактов для внешних подключений на плате коммутации вычислителя

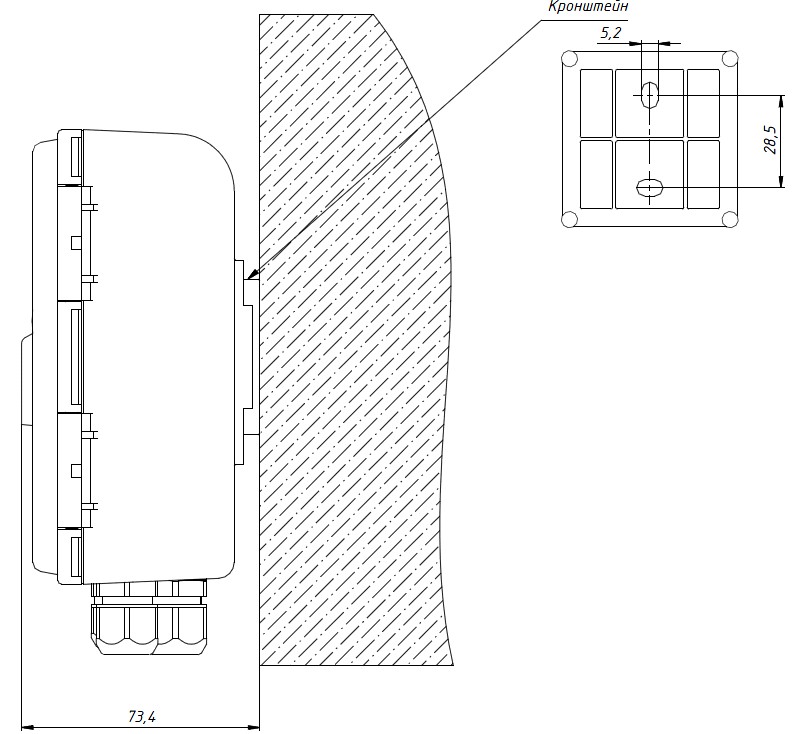

Приложение Г
Варианты крепления блока вычислителя
