Билет №17 (стр. 4 )

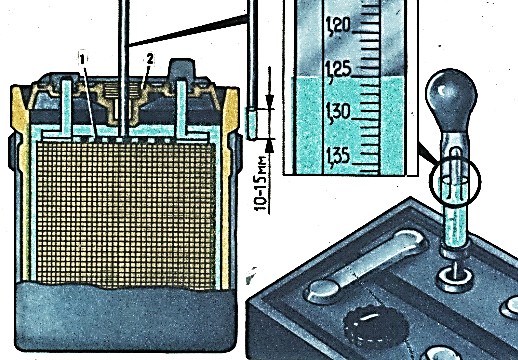

Проверьте уровень электролита с помощью стеклянной трубки диаметром 5...6 мм. Опустите ее в заливную горловину аккумулятора до упора в предохранительную сетку 1 (рис. 1), закройте верхний конец трубки большим пальцем, затем выньте ее и определите высоту столбика электролита в трубке. Уровень электролита должен быть на 10... 15 мм выше предохранительной сетки. Если он окажется ниже, доведите его до нормы добавлением дистиллированной воды с помощью резиновой груши.

Удалить воздух из гидроусилителя рулевого управления автомобиля ЗИЛ-131 (норматив №52).

Отсоедините продольную тягу от сошки; Пустите двигатель на малую частоту вращения коленча­того вала; поворачивая рулевое колесо влево и вправо до упора, удерживая в крайних положениях на 2—3 с, долейте масло до появления его над сеткой фильтра; удаление возду­ха считается законченным, когда прекращается выход возду­ха в виде пузырьков из системы через масло в бачке насоса; Остановите двигатель, установите крышку бачка с уплот­нительной прокладкой, резиновое уплотнительное кольцо шпильки крепления крышки, шайбу и закрепите гайкой; гай­ку-барашек затягивайте только от руки; в случае течи масла из-под крышки бачка проверьте правильность установки про­кладки крышки, при ее повреждениях — замените; Присоедините продольную рулевую тягу и смажьте шар­нир.

Билет №28

Проверить исправность стояночного тормоза автомобиля КАМАЗ-4310 / УРАЛ-4320.

Запустить двигатель, проверить и довести давление в тормозной системе до нормы не ниже 6,5 атмосфер; Повернуть рукоятку ручного тормозного крана справа от водителя. При этом сработают, затормозят тормозные механизмы задней тележки 4-ре энергоаккумулятора и загорится контрольная красная лампа стояночного тормоза на панели приборов; Затем, включив 1-ю передачу, начать движение. При исправной стояночной системе, в момент начала движения, двигатель заглохнет и автомобиль останется на месте. Для растормаживания энергоаккумуляторов, ручку тормозного крана следует вернуть в исходное положение, при этом должна погаснуть контрольная лампа стояночного тормоза.

Определить степень засоренности фильтрующих элементов фильтра очистки масла двигателя КАМАЗ-740 (норматив №9).

Последовательность разборки полнопоточного масляного фильтра двигателя КамАЗ-740 для смены фильтрующих элементов: – вывернуть сливные пробки из колпаков и спустить масло из фильтра в подставленный сосуд; – вывернуть болт-стержень крепления колпака и снять вместе с фильтрующим элементом; – вынуть фильтрующий элемент из колпака; в таком же порядке разобрать вторую секцию фильтра; – промыть детали фильтра в керосине или дизельном топливе и протереть чистой тряпкой; – поставить новые фильтрующие элементы; – проверить состояние деталей уплотнения фильтрующих элементов и колпаков и собрать фильтр в обратной последовательности; – пустить двигатель, проверить нет ли течи масла в соединениях фильтра.

Разборка центробежного масляного фильтра: – отвернуть гайку крепления колпака фильтра и снять его; повернуть ротор вокруг своей оси так, чтобы пальцы стопора вошли в отверстие ротора; – отвернуть гайку крепления колпака ротора и снять колпак ротора; промыть колпак ротора, фильтр и другие детали в керосине или дизельном топливе, протереть чистой тряпкой; – собрать фильтр в обратной последовательности, при этом совместить метки на колпаке и роторе во избежание нарушения балансировки ротора; – проверить при работе двигателя герметичность фильтра. При обнаружении Течи масла подтянуть крепление и если необходимо заменить детали уплотнения - прокладки, резиновое кольцо, пружины.

Предельную засоренность фильтроэлементов можно определить на прогретом двигателе при частоте вращения 2600 об/мин с помощью лампы, подсоединенной к выводу сигнализатора и установленной в кабине автомобиля. Свечение лампы указывает на необходимость замены фильтроэлементов.

Определить степень заряженности АКБ 6СТ-190 по плотности электролита (норматив №26).

Выверните пробки аккумуляторов и прочистите в них вентиляционные отверстия.

Проверьте целостность банок и поверхности батареи (отсутствие трещин и просачивания электролита).

Проверьте уровень электролита с помощью стеклянной трубки диаметром 5 ... 6 мм. Опустите ее в заливную горловину аккумулятора до упора в предохранительную сетку 1 (рис. 1), закройте верхний конец трубки большим пальцем, затем выньте ее и определите высоту столбика электролита в трубке. Уровень электролита должен быть на 10... 15 мм выше предохранительной сетки. Если он окажется ниже, доведите его до нормы добавлением дистиллированной воды с помощью резиновой груши.

Климатические районы	Плотность электролита, приведенная к 15 °С, г/см3
у полностью заряженной батареи	у разряженной батареи
на 25%	на 50%
Северные (до минус 40 °С)	1,29	1,25	1,21
Центральные (до минус 30 °С)	1,27	1,23	1,19
Южные	1,25	1,21	1,17
Тропические	1,23	1,19	1,15

Билет №29

Выявить и устранить неисправность, вызывающую повышенный свободный ход рулевого колеса ЗИЛ-130.

Регулировка проводится при работе двигателя в режиме холостого хода, покачивая рулевое колесо в ту и другую сторону до начала поворота управляемых колес (угловой не должен превышать 25°, у нового автомобиля 15°). Установить передние колеса прямо. При наличии свободного хода рулевого колеса более допустимого необходимо определить, какой узел вызывает увеличенный свободный ход. Для этого надо проверить регулировку тяг управления, регулировку рулевого механизма, зазоры в карданных сочленениях рулевого управления, а также затяжку клиньев крепления карданного вала. При нарушении регулировки рулевого механизма или тяг следует провести необходимую регулировку. При повышенных зазорах в карданных сочленениях карданный вал необходимо заменить или отремонтировать. Убедившись в удовлетворительном состоянии перечисленных узлов, следует проверить затяжку гайки упорных подшипников. Осевое перемещение рулевого колеса недопустимо. При наличии осевого перемещения рулевого колеса необходимо подтянуть гайку (на рис.), предварительно разогнув усики стопорной шайбы. После регулировки один из усиков следует загнуть в паз гайки. Момент вращения вала рулевого управления отсоединенного от карданного вала, должен быть 3—8 кгс-см. Чрезмерная затяжка гайки с последующим ее отвертыванием для получения заданного момента вращения вала недопустима, так как это может вызвать повреждение подшипника.

Заменить фильтрующие элементы фильтра очистки масла двигателя КамАЗ-740 (норматив №12).

Выверните сливные пробки на обоих колпаках и слейте масло в емкость; Отверните колпаки; Выньте элементы из колпаков; Промойте дизельным топливом внутреннюю полость колпаков; Установите новые фильтроэлементы; Залейте в каждый колпак по 1 л чистого моторного масла, и, завернув колпаки в корпус "от руки", соберите фильтр.

Проверить состояние и очистить контактные кольца генератора, снятого с автомобиля (норматив №27).

Для проверки состояния щеточно-коллекторного узла выверните два болта крепления щеткодержателя в крышке, снимите щеткодержатель и убедитесь, что щетки свободно перемещаются в направляющих. Если щетку заедает в щеткодержателе, протрите ее и стенки направляющего отверстия ветошью, смоченной бензином. Снимите щетки, осмотрите и замерьте их высоту. Высота щетки должна быть не менее 8 мм от пружины до основания щетки. При необходимости щетки замените. Раскомплектация щеток не допускается.

Через отверстие в крышке, в котором находится щеткодержатель, хорошо видны контактные кольца. Осмотрите состояние контактных колец и при необходимости протрите ветошью, смоченной бензином. Если после этого будут обнаружены пригары или загрязнения, то зачистите кольца полоской стеклянной шкурки С100, прижимая ее к кольцам через отверстие в крышке для щеткодержателя и проворачивая ротор генератора.

Проточите контактные кольца, если не удаляются пригары, кольца имеют неровную поверхность или их износ превышает 0,5 мм по диаметру. Минимально допустимый диаметр проточки контактных колец 29,3 мм.

Перед снятием крышки со стороны контактных колец снимите щетки вместе со щеткодержателем во избежание поломок щеток.

Билет №30

Выявить и устранить неисправность предпускового подогревателя двигателя, вызывающего продолжительный нагрев двигателя КАМАЗ-740.

Мал расход топлива из-за засорения фильтров, форсунки, негерметичности топливопроводов, неправильной регулировки топливного насоса (промыть/отрегулировать); Мала частота вращения вала электродвигателя (подзарядите аккумуляторную батарею, проверьте исправность электродвигателя).

Проверить состояние коллектора и щеток стартера, снятого с автомобиля ЗИЛ-131 (норматив №28).

Проверить положение щеток в щеткодержателях; щетки должны перемешаться в щеткодержателях свободно. Если щетки износились и высота их равна 6—7 мм (в месте касания пружины), то их надо заменить. Проверить затяжку винтов, крепящих наконечники щеточных канатиков к щеткодержателям.

Удалить воздух их гидропривода рабочего тормоза автомобиля УРАЛ-4320 (норматив №57).

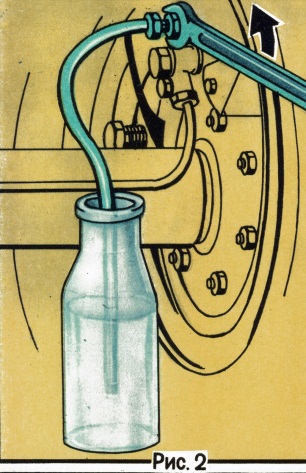

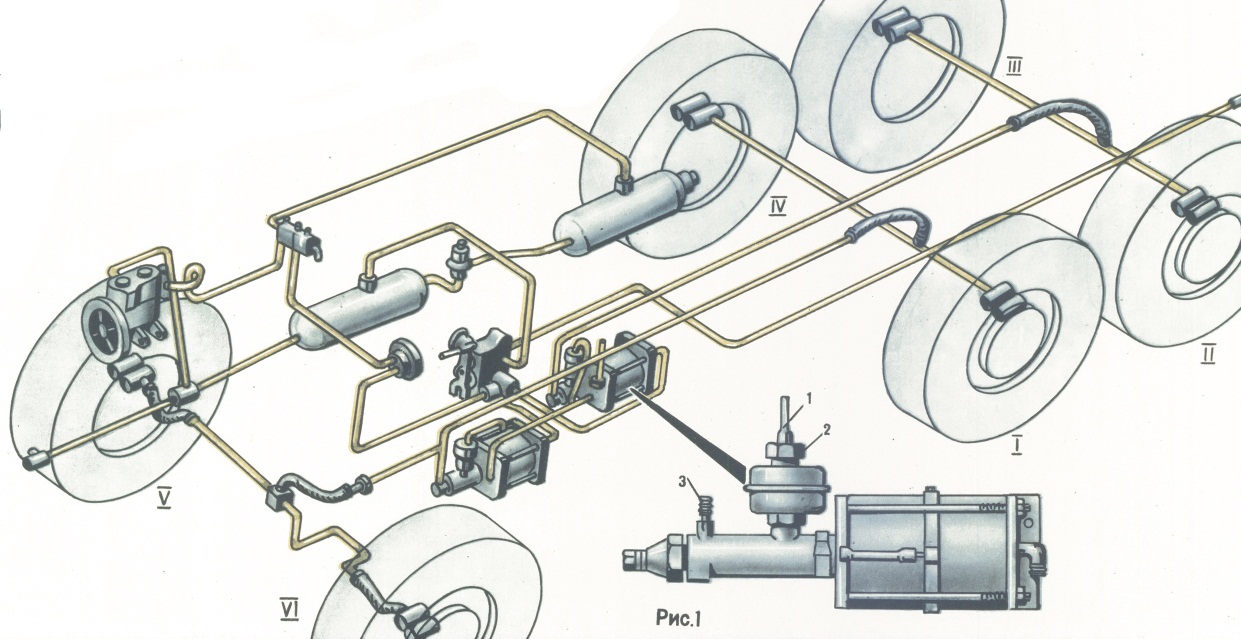

Заполнять систему жидкостью и прокачивать тормоза можно только при наличии воздуха (7,5 кгс/см2) в пневмосистеме автомобиля. Перед заполнением тщательно удалите грязь с главных цилиндров и бачков. Затем, сняв с обоих цилиндров трубки герметизации 1 (рис. 1) и отвернув пробки наливных отверстий 2, заполните бачки тормозной жидкостью. Удалите воздух из главных цилиндров через перепускной клапан 3. снимите резиновый колпачок с перепускного клапана 3 (рис. 1) наденьте на него трубку, имеющуюся в комплекте инструмента (рис. 2), открытый ее конец опустите в тормозную жидкость, налитую в стеклянный сосуд вместимостью не менее 0,2 л; отверните на пол оборота перепускной клапан, после чего несколько раз нажмите на педаль тормоза. Нажимайте быстро, а отпускайте медленно. Нажатие повторяйте до тех пор, пока не прекратится выделение пузырьков воздуха из трубки. В процессе прокачки необходимо доливать жидкость в бачки, не допуская «сухого дна», так как при этом в систему вновь попадет воздух нажав на педаль, плотно заверните перепускной клапан цилиндра, снимите трубку и наденьте колпачок. Таким же образом прокачайте колесные тормозные цилиндры через перепускной клапан (рис. 2) в следующей последовательности (рис. 1): I — средний левый, II — задний левый, III — задний правый, IV — средний правый, V — передний правый, VI — передний левый. После прокачки всех цилиндров долейте жидкость в бачки до уровня 15...20 мм ниже верхней кромки наливной горловины, плотно заверните пробку наливного отверстия, присоедините трубку герметизации.
