Билет №17
Выявить и устранить неисправность, вызывающую неравномерную работу двигателя ЗИЛ-131.- Нарушена регулировка холостого хода двигателя (отрегулировать); Неисправен карбюратор:
засорены жиклеры или каналы карбюратора (продуть);
попадание воды в карбюратор (удалить воду, слить отстой из топливного бака);
нарушена герметичность диафрагмы пускового устройства (заменить);
- Слишком раннее зажигание в цилиндрах двигателя (регулировать); Велик зазор между электродами свечей зажигания (регулировать/заменить); Подсос воздуха через поврежденный шланг, соединяющий впускную трубу с вакуумным усилителем тормозов (заменить).
При коротком замыкании (КЗ) проводов электрическая цепь потребителей прерывается предохранительными устройствами: термобиметаллическим предохранителем многократного действия и плавкими предохранителями.
Термобиметаллический предохранитель прерванную цепь периодически включает, при этом слышен характерный щелчок.
Для определения места КЗ подсоедините переносную (контрольную) лампу к клеммам сгоревшего предохранителя. При наличии КЗ лампа будет гореть в полный накал. Отсоединяя последовательно участки цепи, найдите место замыкания (при отключении участка, где имеется КЗ, лампа погаснет или будет гореть в полнакала). Устраните КЗ путем изоляции повреждённой проводки.
Место обрыва обнаруживают также с помощью переносной лампы.
Если не работает звуковой сигнал, проверяют состояние цепи сигнала. Один конец провода переносной лампы подсоедините к входной клемме сигнала, а другой — к «массе». Если лампа загорится, электрическая цепь исправна. Неисправность надо искать в электрической цепи сигнала. Если лампа не загорится, электрическая цепь неисправна. В этом случае один конец переносной лампы подсоедините к клемме провода звукового сигнала на переходной колодке, а другой — к «массе». Если лампа загорится, провод от переходной колодки до входной клеммы звукового сигнала имеет обрыв.
Для устранения обрыва в электрической цепи удалите с провода поврежденную изоляцию, ножом зачистите его концы и надежно их срастите. Сращиваемые концы изолируйте лентой.

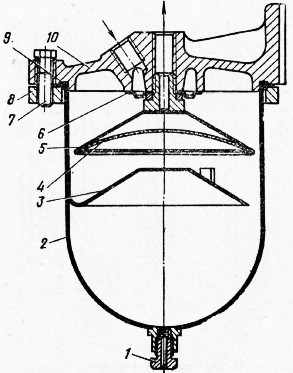

Слить отстой из фильтра грубой очистки топлива КамАЗ-740 (норматив №19).

- слейте топливо из фильтра, ослабив пробку 1 сливного отверстия; выверните четыре болта 7 крепления стакана к корпусу фильтра и снимите стакан 2 вместе с фланцем 8; выверните фильтрующий элемент из корпуса; промойте сетку 4 фильтрующего элемента и полость стакана бензином или дизельным топливом, продуйте сжатым воздухом; наденьте на фильтрующий элемент уплотнительную шайбу, распределитель 6 и вверните фильтрующий элемент в корпус; установите стакан фильтра и закрепите его болтами; затяните пробку сливного отверстия; убедитесь в отсутствии подсоса воздуха через фильтр на работающем двигателе; при необходимости устраните подсос подтягиванием болтов крепления стакана к корпусу.
Билет №18
Для I категории эксплуатации автомобилей (дороги с асфальтобетонным, цементобетонным и приравненным к ним покрытием: за пределами пригородной зоны в пригородной зоне, улицы небольших городов с населением до 100 тыс жителей), основной период эксплуатации (после 11 000 — 12 000 км пробега) проводятся:
- ежедневное техническое обслуживание (ЕО) – ежедневно, но не реже 500 км; техническое обслуживание № 1 (ТО-1) – 4000 км; техническое обслуживание № 2 (ТО-2) – 12000 км; сезонное техническое обслуживание (СО) – 2 раза в год, осенью и весной (расчетное 24000 км).
В начальный период эксплуатации проводятся:
- ежедневное техническое обслуживание (ЕО); техническое обслуживание ТО-1000, выполняемое в интервале первых 500—1000 км пробега; техническое обслуживание ТО-4000, выполняемое в интервале первых 3000—4000 км пробега и далее через каждые 4000 км; техническое обслуживание № 1 (ТО-1), выполняемое в интервале первых 7000—8000 км пробега; техническое обслуживание № 2 (ТО-2), выполняемое в интервале первых 11 000—12 000 км пробега.
Проверить исправность действия механизма блокировки межосевого дифференциала на автомобиле КАМАЗ-4310 (норматив №42).
Самая простая проверка - поддомкратить переднее колесо. Поставить на ручник. Выключить блокировку. Включить 1-ю передачу. Теперь поддомкраченное колесо должно вращаться. Включите блокировку. Вращение колеса должно остановиться.
Обнаружить и устранить причину подсоса воздуха, прокачать топливную систему двигателя КАМАЗ-740 (норматив №18).
Причиной подсоса является обычный физический износ элементов топливной системы. Устранение подсоса, в свою очередь, зачастую сводится к определению места подсоса и замене хомута, шланга либо другой изношенной детали.
Для ручной подкачки топлива отвертывают рукоятку с резьбового хвостовика и, действуя ею, как штоком в обычном поршневом насосе, нагнетают в магистраль топливо или удаляют из нее воздух. После окончания ручной подкачки рукоятку навертывают на хвостовик до плотного прилегания поршня к прокладке, чтобы не допустить подсоса воздуха в систему питания через насос ручной подкачки.
Билет №19
Выявить и устранить неисправность предпускового подогревателя двигателя КАМАЗ-740, препятствующую появлению искры на электродах свечи подогревателя.- Отсутствует напряжение в цепи питания подогревателя, перепутана полярность подключения аккумуляторной батареи (Проверить предохранители, электропровода, полярность подсоединения); Отсутствует напряжение зажигания (Проверить электропровода и штекерные соединения; заменить блок управления; заменить высоковольтный источник напряжения); Неправильно установлены электроды зажигания (Отрегулировать зазоры между электродами и форсункой).
Установить и подключить в сеть электрооборудования автомобиля ЗИЛ-131 АКБ (норматив №24).
- Осмотрите место установки аккумулятора. Протрите его от грязи, пыли и мусора. Аккумулятор должен плотно вставать в предназначенное место. Осмотрите клеммы проводов и выводы аккумуляторной батареи. Если они покрыты слоем окислов, очистите их. На клеммы после зачистки нанесите токопроводящую смазку. Установите аккумулятор. Подсоедините к выводам батареи клеммы проводов. Первым подсоединяйте провод к положительному, плюсовому выводу аккумулятора. Вторым подключайте провод к отрицательному выводу.

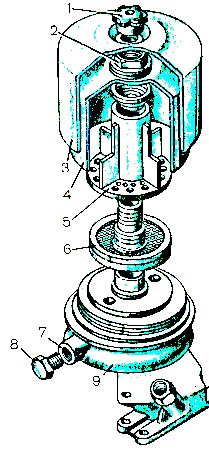

Разобрать масляный фильтр двигателя ЗИЛ-131, при необходимости промыть масляную ванну, собрать фильтр (норматив №20).

Разберите масляный фильтр (центрифугу), для чего отверните гайку-барашек 1, снимите кожух З, отверните центральную гайку 2, предварительно вывернув пробку 8, из корпуса 9 фильтра, и вставьте в отверстие 7 бородок, чтобы ротор не вращался, снимите крышку 4, ротор 5 и сетчатый фильтр 6.
Все детали очистите от отложений грязи и промойте в керосине, продуйте сжатым воздухом и соберите в обратной последовательности.
Билет №20
Проверить величину свободного хода педали сцепления автомобиля ЗИЛ-131 (норматив №38).- Отвернуть контргайку. Отрегулировать свободный ход педали сцепления, вращая сферическую регулировочную гайку; для уменьшения свободного хода педали сферическую гайку следует навертывать на тягу, а для увеличения свободного хода — свертывать с тяги. Затянуть контргайку. После регулировки запустить двигатель и проверить правильность работы сцепления.
Свободный ход педали должен быть 35—50 мм. Полный ход – 180 мм.
Разобрать воздушный фильтр двигателя КАМАЗ-740, при необходимости очистить фильтрующий элемент, собрать фильтр (норматив №20).
При обслуживании воздушного фильтра необходимо очистить фильтрующий элемент, предочиститель и бункер. Очищать фильтрующий элемент можно продувкой или промывкой (не более 3-5 раз). При повреждении картона – заменить.
Установить зажигание в цилиндрах двигателя ЗИЛ-131 (норматив №32).

- Вывернуть свечу первого цилиндра (номера цилиндров отлиты на впускной трубе). Установить поршень первого цилиндра перед в. м.т. хода сжатия, для чего:
— закрыть отверстие для свечи бумажной пробкой и провернуть коленчатый вал до выталкивания пробки;

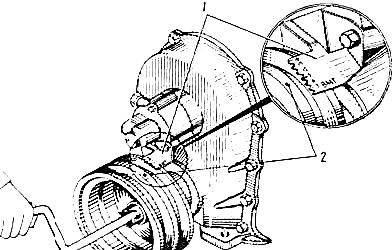

— продолжая медленно поворачивать коленчатый вал, совместить метка 2 на шкиве коленчатого вала с риской у цифры 9 (опережение зажигания 9° до в. м.т.) на выступе указателя 1 установки зажигания.
- Ослабить затяжку болта крепления распределителя к верхней пластине октан-корректора так, чтобы корпус распределителя провертывался относительно пластины с некоторым усилием, и расположить болт посередине овальной прорези. Снять крышку и установить распределитель в гнездо привода так, чтобы вакуум-регулятор был направлен вперед (электрод ротора должен находиться под контактом первого цилиндра на крышке распределителя и над зажимом вывода низкого напряжения на корпусе распределителя). При данном положении деталей проверить и при необходимости отрегулировать зазор между контактами прерывателя. Установить момент зажигания по началу размыкания контактов, которое можно определить при помощи контрольной лампы напряжением 12 В (сила света лампы не более 1,5 св), присоединенной к выводу низкого напряжения распределителя и массе корпуса. Для установки момента зажигания следует:
а) включить зажигание;
б) медленно поворачивать корпус распределителя по часовой стрелке до положения замкнутого состояния контактов прерывателя;
в) медленно поворачивать корпус распределителя против часовой стрелки до момента загорания контрольной лампы. При этом для устранения всех зазоров в сочленениях привода распределителя следует отжимать ротор также в направлении против часовой стрелки.
|
