Билет №17 (стр. 7 )

Выверните пробки аккумуляторов и прочистите в них вентиляционные отверстия.

Проверьте целостность банок и поверхности батареи (отсутствие трещин и просачивания электролита).

Проверьте уровень электролита с помощью стеклянной трубки диаметром 5...6 мм. Опустите ее в заливную горловину аккумулятора до упора в предохранительную сетку 1 (рис. 1), закройте верхний конец трубки большим пальцем, затем выньте ее и определите высоту столбика электролита в трубке. Уровень электролита должен быть на 10... 15 мм выше предохранительной сетки. Если он окажется ниже, доведите его до нормы добавлением дистиллированной воды с помощью резиновой груши.

Обнаружить и устранить неисправность в цепи тока наружного освещения и сигнализации ЗИЛ-131 (норматив №36).

Для определения места КЗ подсоедините переносную (контрольную) лампу к клеммам сгоревшего предохранителя. При наличии КЗ лампа будет гореть в полный накал. Отсоединяя последовательно участки цепи, найдите место замыкания (при отключении участка, где имеется КЗ, лампа погаснет или будет гореть в полнакала). Устраните КЗ путем изоляции повреждённой проводки.

Место обрыва обнаруживают также с помощью переносной лампы.

Если не работает звуковой сигнал, проверяют состояние цепи сигнала. Один конец провода переносной лампы подсоедините к входной клемме сигнала, а другой — к «массе». Если лампа загорится, электрическая цепь исправна. Неисправность надо искать в электрической цепи сигнала. Если лампа не загорится, электрическая цепь неисправна. В этом случае один конец переносной лампы подсоедините к клемме провода звукового сигнала на переходной колодке, а другой — к «массе». Если лампа загорится, провод от переходной колодки до входной клеммы звукового сигнала имеет обрыв.

Для устранения обрыва в электрической цепи удалите с провода поврежденную изоляцию, ножом зачистите его концы и надежно их срастите. Сращиваемые концы изолируйте лентой.

Произвести демонтаж и монтаж шины на обод колеса автомобиля КАМАЗ-4310 / УРАЛ-4320 (норматив №47).

Выпустите воздух из шины и отсоедините вентиль от колесного крана, положите колесо с шиной замочной частью вверх.

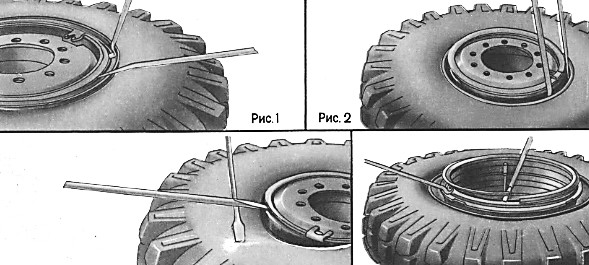

Снимите борта шины с посадочных полок обода, для чего: изогнутый крюкообразный конец монтажной лопатки вставьте между бортовым кольцом и фланцем обода в демонтажный паз. Отожмите монтажной лопаткой бортовое кольцо вниз; в образовавшийся зазор вставьте плоский конец второй лопатки (рис. 1) и освободите первую лопатку.

Последовательно продвигаясь по окружности обода, вставляя плоские концы обеих лопаток в образовавшийся зазор и осаживая бортовое кольцо совместно с бортом шины вниз, снимите борт с посадочной полки обода. Снимите замочное и бортовое кольцо (рис. 5).

Демонтируйте борт шины из обода, для чего: борт шины на участке, противоположном вентильному пазу, осадите в монтажный ручей (водитель должен встать на этот участок борта); в зону вентильного паза заведите плоские концы обеих лопаток на расстоянии 150... 250 им друг от друга между посадочными поверхностями шины и обода (рис. 2) так. чтобы они надежно зацепились за внутреннюю часть борта шины. Прикладывая усилие к монтажным лопаткам, выжмите часть борта вверх, перетянув борт через обод; удерживая демонтированную часть шины одной лопаткой, освободите другую лопатку и заведите ее плоский конец между посадочными поверхностями обода и шины на расстоянии 70 ... 100 мм от места перехода борта шины наружу. Повторяя данную операцию, полностью выведите борт шины из обода.

Переверните колесо и снимите другой борт шины со второй посадочной полки, повторив предыдущие операции.

Поставьте шину с колесом в вертикальное положение, расположив вентиль книзу. Утопите его с уплотнителем внутрь шины. Выдвиньте обод из шины так, чтобы ее борт внизу вошел в монтажный ручей.

Подтяните верхнюю часть обода на себя и извлеките его из шины. При необходимости предварительно монтажной лопаткой отделите ободную ленту от обода.

Билет №39

Обнаружить и устранить неисправность предпускового подогревателя ЗИЛ-131, препятствующую его пуску.

Засорение бачка и трубок подвода топлива (чистить) Не открывается электромагнитный клапан (проверить затяжку наконечников на зажимах/зарядить АКБ) Засорение фильтра или топливных каналов электромагнитного клапана (чистить) Отсутствует подача воздуха: не работает электродвигатель вентилятора (зажимы проверить, или замена). Не работает свеча накаливания: отсутствует контакт между наконечником провода и свечой (заменить); перегорела контрольная спираль на пульте управления (замена); перегорела спираль накаливания свечи (зам. спираль); недостаточный накал спирали накаливания свечи (зам. свечь); перегорела спираль подогрева клапана (зам. спираль).

Обнаружить и устранить неисправность в цепи тока наружного освещения и сигнализации КАМАЗ-4310 (норматив №36).

При коротком замыкании (КЗ) проводов электрическая цепь потребителей прерывается предохранительными устройствами: термобиметаллическим предохранителем многократного действия и плавкими предохранителями.

Термобиметаллический предохранитель прерванную цепь периодически включает, при этом слышен характерный щелчок.

Для определения места КЗ подсоедините переносную (контрольную) лампу к клеммам сгоревшего предохранителя. При наличии КЗ лампа будет гореть в полный накал. Отсоединяя последовательно участки цепи, найдите место замыкания (при отключении участка, где имеется КЗ, лампа погаснет или будет гореть в полнакала). Устраните КЗ путем изоляции повреждённой проводки.

Место обрыва обнаруживают также с помощью переносной лампы.

Если не работает звуковой сигнал, проверяют состояние цепи сигнала. Один конец провода переносной лампы подсоедините к входной клемме сигнала, а другой — к «массе». Если лампа загорится, электрическая цепь исправна. Неисправность надо искать в электрической цепи сигнала. Если лампа не загорится, электрическая цепь неисправна. В этом случае один конец переносной лампы подсоедините к клемме провода звукового сигнала на переходной колодке, а другой — к «массе». Если лампа загорится, провод от переходной колодки до входной клеммы звукового сигнала имеет обрыв.

Для устранения обрыва в электрической цепи удалите с провода поврежденную изоляцию, ножом зачистите его концы и надежно их срастите. Сращиваемые концы изолируйте лентой.

Проверить величину осевого перемещения и свободного хода рулевого колеса ЗИЛ-131 (норматив №50).

Регулировка проводится при работе двигателя в режиме холостого хода, покачивая рулевое колесо в ту и другую сторону до начала поворота управляемых колес (угловой не должен превышать 25°, у нового автомобиля 15°). Установить передние колеса прямо. При наличии свободного хода рулевого колеса более допустимого необходимо определить, какой узел вызывает увеличенный свободный ход. Для этого надо проверить регулировку тяг управления, регулировку рулевого механизма, зазоры в карданных сочленениях рулевого управления, а также затяжку клиньев крепления карданного вала. При нарушении регулировки рулевого механизма или тяг следует провести необходимую регулировку. При повышенных зазорах в карданных сочленениях карданный вал необходимо заменить или отремонтировать. Убедившись в удовлетворительном состоянии перечисленных узлов, следует проверить затяжку гайки упорных подшипников. Осевое перемещение рулевого колеса недопустимо. При наличии осевого перемещения рулевого колеса необходимо подтянуть гайку (на рис.), предварительно разогнув усики стопорной шайбы. После регулировки один из усиков следует загнуть в паз гайки. Момент вращения вала рулевого управления отсоединенного от карданного вала, должен быть 3—8 кгс-см. Чрезмерная затяжка гайки с последующим ее отвертыванием для получения заданного момента вращения вала недопустима, так как это может вызвать повреждение подшипника.

Билет №40

Перечень работ, проводимых водителем автомобиля КАМАЗ-4310 при ТО-1.

ТО-1 предназначено для обеспечения безотказной работы машины и ее составных частей до очередного периодического ТО. Оно включает объем ЕТО, диагностирование отдельных узлов и агрегатов, влияющих на безопасность движения, выполнение ряда профилактических работ (крепежных и смазочных операций), необходимых регулировок и устранение обнаруженных отказов и неисправностей.

ТО-1 выполняется специалистами ПТОР при обязательном участии водителя обслуживаемой машины, который выполняет работы по указанию начальника ПТОР, а также чистку и мойку машины, крепежные работы.

Средняя трудоемкость ТО-1 (без учета уборочно-моечных работ) составляет для автомобилей 6 чел.-ч.

Отрегулировать свет фар автомобиля КАМАЗ-4310.

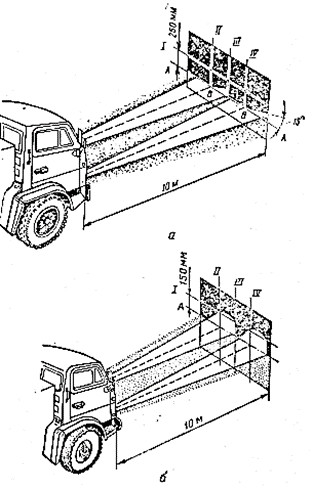

       Для регулирования света фар установите автомобиль (без нагрузки с номинальным давлением в шинах) на горизонтальной площадке с твердым покрытием на расстоянии 10 м от стены или вертикального экрана, размещенного в тени перпендикулярно продольной оси автомобиля.

       На экране:

проведите вертикальную линию III, совпадающую с осевой линией автомобиля; симметрично относительно линии III проведите линии II и IV, расстояние между которыми равно расстоянию между центрами регулируемых фар; проведите горизонтальную линию I на уровне высоты центров регулируемых фар; ниже линии I на расстоянии 250 мм для автомобиля КамАЗ-43105 и—150 мм для автомобиля КамАЗ-4310 проведите линию А—А.

       Затем (для автомобиля КамА3 43105) включите ближний свет фар и установите их оптические элементы винтами вертикального и горизонтального регулирования так, чтобы горизонтальная линия освещенного участка совпадала с линией А—А, а наклонные ограничительные линии исходили из точек В.

       Для автомобиля КамАЗ-4310 свет фар регулируйте при включенном дальнем свете. При этом центры световых пятен должны совпадать с точками В.
