Свободновихревые насосы (стр. 20 )

№	Марка насоса	Подача, м3/ч	Напор, м	Частота вращения, об/мин синхр.)	Мощность двигателя, кВт
30	СВН 125/50а	100	45	1500	37,0
31	СВН 125/50б	80	40	1500	30,0
32	СВН 160/14	160	14	1000	18,5
33	СВН 160/14а	125	12,5	1000	15,0
34	СВН 160/14б	100	10	1000	11,0
35	СВН 160/40	160	40	3000	55,0
36	СВН 160/40а	125	36	3000	37,0
37	СВН 160/40б	100	32	3000	30,0
38	СВН 200/32	200	32	1500	45,0
39	СВН 200/32а	160	28	1500	37,0
40	СВН 200/32б	125	25	1500	30,0
41	СВН 200/50	200	50	1500	75,0
42	СВН 200/50а	160	45	1500	55,09
43	СВН 200/50б	125	40	1500	45,0

С целью уменьшения количества типоразмеров насосов при разработке типоразмерного ряда СВН использовался принцип блочно-модульного конструирования, который предусматривает взаимозаменяемость деталей насосов, что позволяет уменьшить номенклатуру запасных частей насосов, обеспечивает выгодность и удобство их  обслуживания. Параметрический ряд (“product line”) насосов марки СВН имеет 10 проточных частей, которые обеспечивают параметры 72 насосов с широкой унификацией их деталей (рис. 7.17 – 7.19). Основной базовой деталью насосов является унифицированные опорные кронштейны УОК 35, УОК 45 и УОК 70.



Рисунок 7.17  – Параметрический ряд насосов СВН на базе кронштейна УОК 35

Рисунок 7.18  – Параметрический ряд насосов СВН на базе  кронштейна УОК 45

Рисунок 7.19  – Параметрический ряд насосов СВН на базе  кронштейна УОК 70

На конструкцию СВН  получены  патенты, а на насосы  и электронасосные агрегаты на их основе выдан сертификат соответствия сертификационного центра НП «СЦ НАСТХОЛ» Российской Федерации.

Разработанный и освоенный типоразмерный ряд  насосов позволяет расширить возможность применения насосов марки СВН для различных перекачиваемых сред с наименьшими энергозатратами.

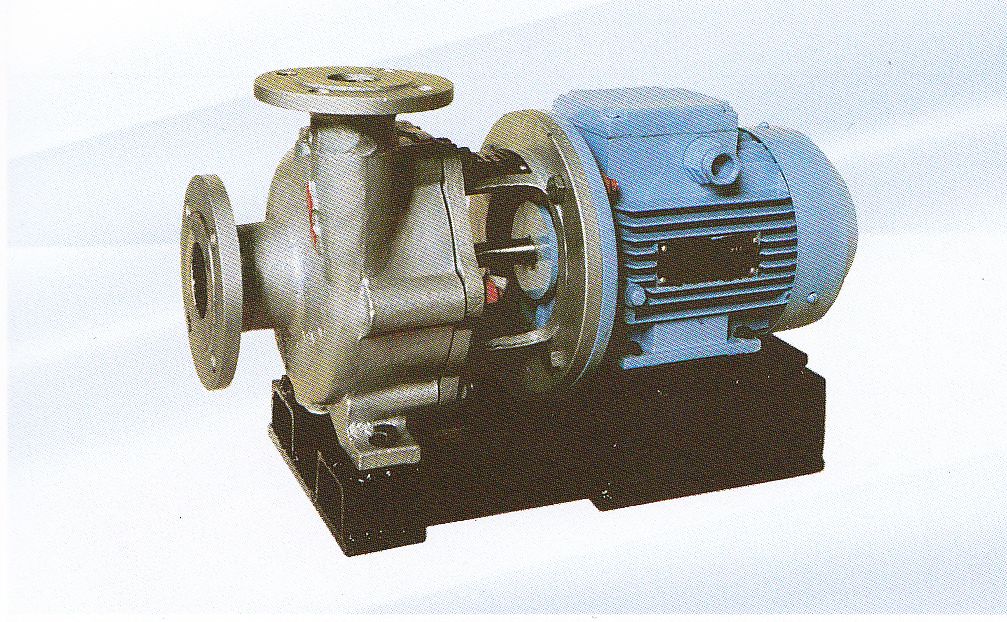

Выпускаемые заводом два типа моноблочных насосов СВНМ 6,3/5 и СВНМ 12,5/20  (рис. 7.20 ) имеют свободновихревое РК и торцовое уплотнение вала. Применяются для перекачивания загрязненных и сточных вод в системах промышленного и коммунального водоотведения.

Рисунок 7.20  – Общий вид насосного агрегата  СВНМ

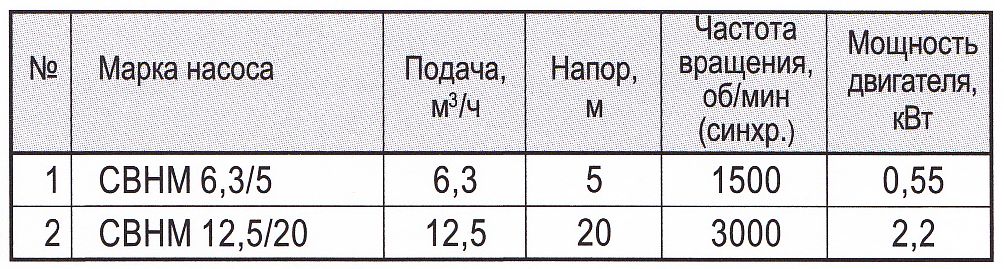

В табл. 7.2 приведены параметры номинальных режимов насосов марки СВНМ.

Таблица 7.2 – Параметры номинальных режимов насосов марки СВНМ

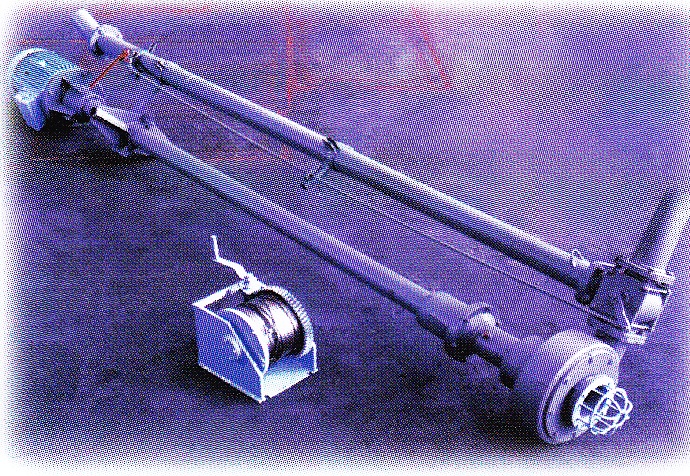

Вертикальный  погружной насос АНФ150-10  (рис. 7.21) комплектуется  электродвигателем, расположенным над поверхностью перекачиваемой среды,  имеет промежуточный вал  и свободновихревое РК. Предназначен для гидротранспорта канализационного шлама, древесной щепы, бумажной массы, жидкостей с  волокнистыми включениями, кормов, жома, различных отходов сельского хозяйства. Может применяться на животноводческих комплексах с бесподстилочным содержанием животных для перекачивания жидкого навоза, а также для его перемешивания и измельчения в навозосборниках.

Рисунок 7.21 – Общий вид насоса АНФ 150-10

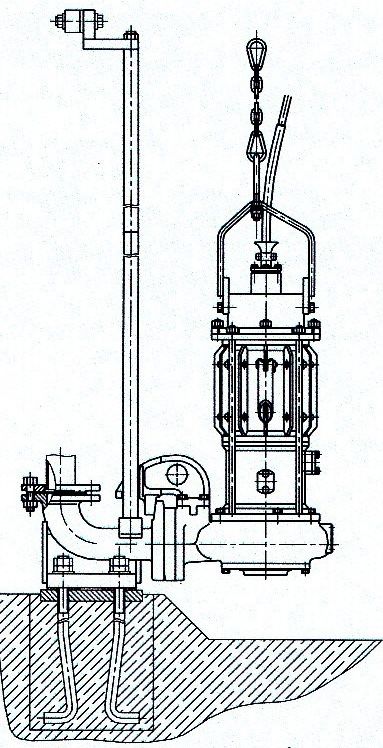

Насосы ЭПЗС  с номинальной подачей 10, 16, 20 м3/ч имеют свободновихревое РК и выполнены со встроенным герметичным электродвигателем, защищенным от попадания влаги, и двумя последовательно установленными торцевыми уплотнениями. Предназначены для перекачивания неочищенных коммунально-бытовых, промышленных, ливневых и других сточных вод с температурой до 40 оС. Насосы можно использовать как в стационарном варианте на канализационных насосных станциях, так и на мобильных установках, применяемых при ликвидации последствий аварии. На рис. 7.22 показана схема монтажа насоса в вертикальной стационарной установке.

Рисунок 7.22 – Вертикальная насосная установка с  насосом типа ЭПЗС

Насосы свободновихревого типа производит еще ряд предприятий Украины.  ОАО "Новгородский машзавод" (п. Новгородское, г. Дзержинск, Донецкая обл.) выпускает электронасосные свободновихревые агрегаты АНС 30/25, АНС 100/40, АНС 160/40 (рис. 7.23), предназначенные для перекачивания гидросмесей плотностью до  1500 кг/м3 с объемной концентрацией твердых частиц до 40 %, максимальным размером частиц от 20 до 50 мм. Область их применения – от предприятий горнорудной и угольной промышленностей до перекачивания канализационных вод и пульпы в системах золошлакоудаления ТЭЦ. Ресурс этих агрегатов в 1,5–2 раза выше  центробежных.

Рисунок 7.23 – Электронасосный свободновихревой агрегат типа АНС

ПАО "Машиностроительный завод "Буран" (г. Донецк) производит насосы НСВ 60-90/40 и НСВ 360-40. Насосы свободновихревые  предназначены для перекачивания гидросмесей с объемной концентрацией твердых частиц до 40 %, их размером  до 50 мм и температурой жидкости до 60 °С.

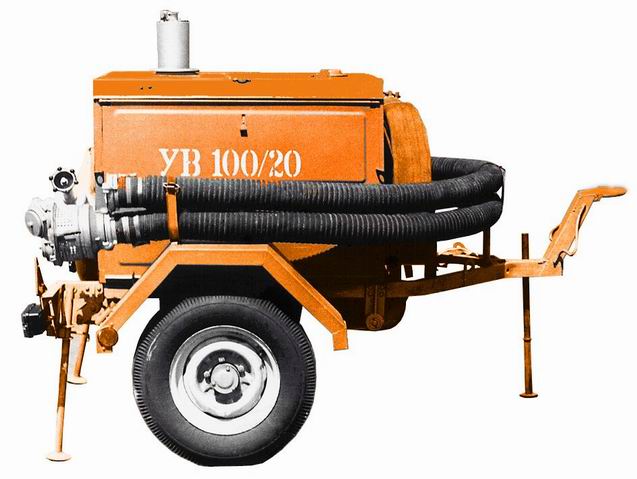

ГПМЗ «Гидромаш» (г. Мелитополь, Запорожская обл.) выпускает водоотливную установку УВ – 100/20  (рис. 7.24), предназначенную для откачивания воды, в т. ч. горячей, и стоков из траншей, котлованов, коллекторов, емкостей и т. п. при выполнении ремонтных, осушительных, строительно-монтажных и аварийно-восстановительных работ. Установка оснащена одноступенчатым насосом свободновихревого типа, комплектом всасывающих  и напорных рукавов, а также другим необходимым оборудованием.

Рисунок 7.24 – Водоотливная установка УВ – 100/20

Агрегаты электронасосные свободновихревые АНС 25/32 (рис. 7.25) производства ПАО «Бердичевский машиностроительный завод «Прогресс» ( г. Бердичев, Житомирская обл.) предназначены для перекачивания нейтральных и химически активных  загрязненных жидкостей плотностью до 1200 кг/м3 с твердыми включениями размером до 20 мм, с максимальным объемом концентрации твердых включений до 25 % и температурой до 80 °С. Рекомендуются для применения на предприятиях пищевой промышленности и  производствах по переработке  сельхозпродукции. Агрегат может использоваться для перекачивания агрессивных фекальных вод, канализационных стоков, пульпы в системах золошамоудаления ТЭЦ, горнорудной, угольной, химической и других отраслях промышленности. Материал проточной  части, соприкасающейся с продуктом, – коррозионно-стойкая сталь 12Х18Н10Т.

Рисунок 7.25 – Агрегат электронасосный свободновихревой  АНС 25/32

Рыбницкий насосный завод выпускает ряд сточномассных насосов типа СМС. В насосах СМС применено РК свободновихревого типа, что позволяет использовать эти насосы при перекачивании жидкостей с крупными твердыми включениями, которые засоряют проточный тракт  центробежного колеса открытого или закрытого типа в насосах типа СМ. Конструкция всех насосов унифицированного ряда СМС выполнена на базе насосов типа СМ с учетом рекомендаций стандарта ISO 2858, а также требований по обеспечению максимального удобства их эксплуатации.

Общая конструкция агрегата  соответствует известной компоновке. Насос соединен с приводным электродвигателем упругой муфтой. Предусмотрена также возможность соединения насоса и двигателя муфтой  с промежуточным проставком, позволяющим при эксплуатации демонтировать выемную часть насоса без демонтажа двигателя и необходимой последующей центровки валов насоса и двигателя. Насос и двигатель смонтированы на общей плите.

Конструкция  насоса типа СМС приведена на рис 7.26. Насос состоит из спирального корпуса 6, свободновихревого  РК  5, закрепленного на валу 3 при помощи гайки 4, опорного кронштейна 12. Спиральный корпус притянут к  кронштейну шпильками. Между торцами спирального корпуса и опорного кронштейна установлен корпус уплотнения 7.

К спиральному корпусу со стороны входа крепится патрубок 1 с люком 2, предназначенным для прочистки проточного тракта перед колесом при его засорении. Вал насоса вращается в подшипниках качения 13.

Рисунок 7.26  – Насос типа СМС со свободновихревым РК

Уплотнение вала осуществляется сальником 9 с мягкой набивкой. В осевом направлении кольца сальника поджимают нажимной втулкой 11. Для обеспечения надёжной работы сальникового уплотнения к корпусу уплотнения через кольцо 8  подается запирающая жидкость (техническая вода).
