Свободновихревые насосы (стр. 21 )

В зоне уплотнения для предохранения от износа на вал устанавливается защитная втулка 10.

Параметры насосов типа СМС приведены в табл. 7.3.

Таблица 7.3 – Номинальные параметры насосов типа СМС

№	Типоразмер насоса СМС	Мощность двигателя, кВт	Подача, м3/ч	Напор, м	Размер проходного сечения, мм
1	125–80–315/4	22	80	32	55
2	150–125–315/4	55	200	32	85
3	200–150–500/4	250	400	80	85
4	250–200–400/6	90	530	22	83

Учитывая преимущества насосов свободновихревого типа в некоторых отраслях промышленности при перекачивании загрязненных жидкостей, СВН стали выпускать в России. Агрегаты электронасосные свободновихревые типа НСВА 150/50 производит ЗАО “Черемховский машиностроительный завод” (ООО “ЧЕРЕМХОВГИДРОМАШ”).  Агрегат типа НСВА состоит из горизонтального СВН  (рис. 7.27)  и электродвигателя, соединенных между собой втулочно-пальцевой муфтой. Насос и электродвигатель установлены на раме, муфта ограждена кожухом. Насос свободновихревого типа с консольно закрепленным на валу РК. Колесо представляет собой диск с десятью рабочими радиальными лопатками с передней стороны и пятью лопаточными импеллерами с тыльной стороны.

Рисунок 7.27 – Насос свободновихревой типа НСВА 150/50. Общий вид

Агрегаты электронасосные типа НСВА предназначены для перекачивания гидросмесей плотностью 1300 кг/м3  с объемной концентрацией твердых частиц до 70 %, с максимальным размером частиц до 50 мм и температурой до 60 °С.

Вертикальные погружные насосы производства ФГУП “ГосНИИ ”КРИСТАЛЛ” (г. Дзержинск, Ниже-  городская обл.) предназначены для перекачки эмульсий, промывных вод, отработанных кислот и других аналогичных жидкостей. Насос (рис. 7.28) состоит из привода 1, стакана 2, свободновихревого колеса 3 и корпуса 4. Материал деталей проточной части – сталь 12Х18Н10Т.

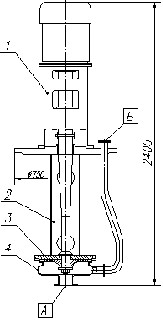

Рисунок 7.28 – Вертикальный погружной СВН

Машиностроительный завод “ЮЖУРАЛГИДРОМАШ” (г. Трехгорный, Челябинская обл.) выпускает серию песковых насосов типа 1ПАС (рис. 7.29). Насосы свободновихревые  предназначены для перекачивания различных гидросмесей (песчаных, гравийных, продукции флотации руд и др.). Концентрация твердого вещества по объему до  30 %, плотность гидросмеси до 2200 кг/м3, крупность твердых включений до 0,8 диаметра напорного патрубка. Насосы используются на стадиях технологического процесса обогащения руд в цветной и черной металлургии, в теплоэнергетике для систем шлакозолоудаления, в нефтеперерабатывающей промышленности для транспортирования шлама, в цементной промышленности, при гидромелиоративных работах, на стекольных, силикатных и других заводах, а также при необходимости перекачивания загрязненных абразивных вод и фекальных стоков.

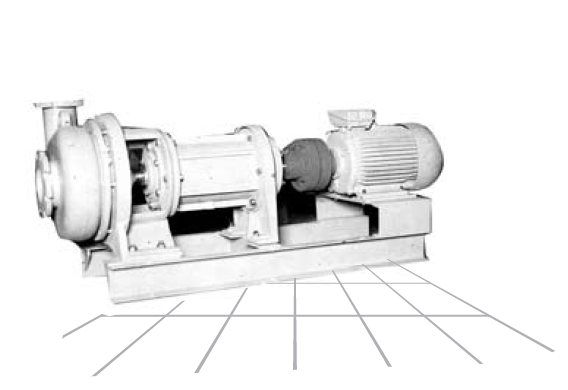

Рисунок 7.29 –  Общий вид пескового насосного агрегата типа 1ПАС

На рис. 7.30 и  7.31 показаны конструкция и общий вид насоса типа ФС фирмы “ВИПОМ” (Болгария) [36]. Насос отличается тем, что лопатки РК частично выдвинуты в свободную камеру. Это позволяет повысить напор и КПД насоса, но ограничивает его применение, поскольку лопатки РК находятся в свободной камере. Насос предназначен для перекачивания сильно загрязненных химически нейтральных промышленных и сельскохозяйственных отходов, канализационных и сточных вод, а также других загрязненных неабразивными примесями жидкостей с размером частиц до 34 мм. Для сред с абразивными примесями РК выполняется из износостойких материалов.

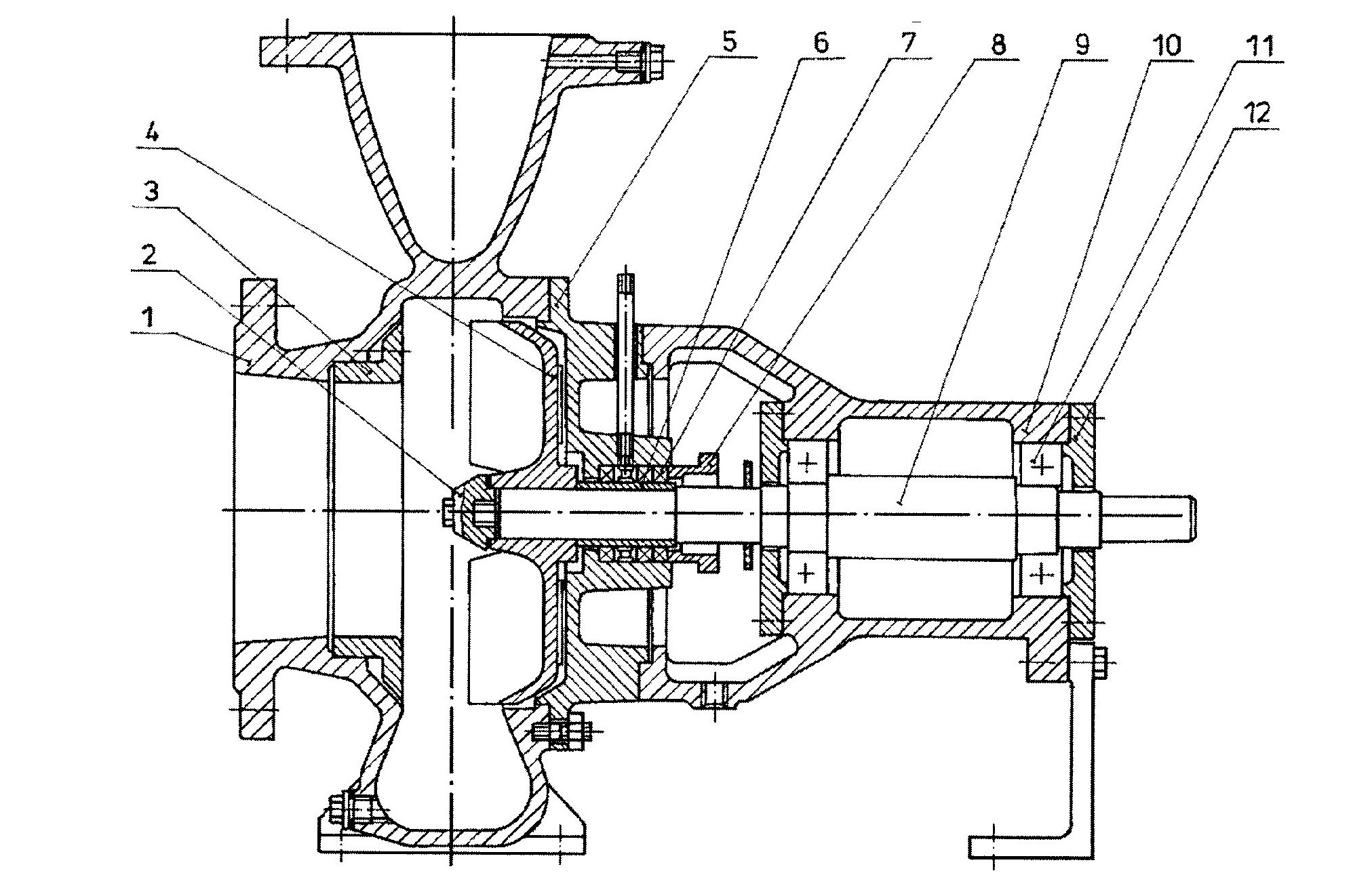

Рисунок 7.30  –  Конструкция насоса типа ФС: 1 – корпус;  2 – гайка фасонная;  3 – диск передний;  4 – колесо рабочее;  5 – корпус сальника;  6 – втулка защитная;  7 – набивка;  8 – фланец сальника;  9 – вал;  10 – корпус подшипника;  11 – подшипник  шариковый;  12 - крышка

Рисунок 7.31 – Насос типа ФС. Общий вид

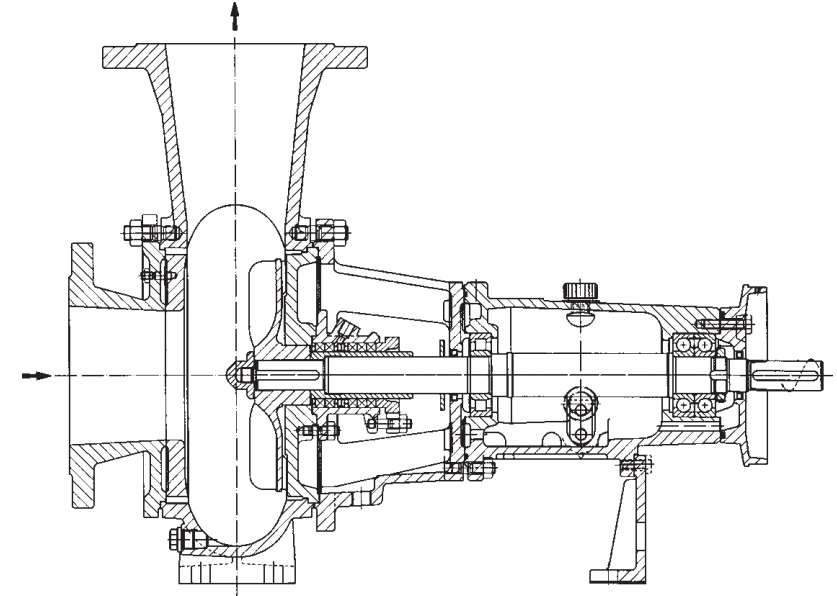

В Австрии на фирме “VOGEL” разработан насос типа “Seka” [20]. Насос имеет ограниченное применение из-за того, что его конструкция  предполагает полное выдвижение РК  в свободную камеру (рис. 7.32), что часто является причиной забивания насоса перекачиваемой смесью, разрушения легкоповреждаемого продукта, интенсивного износа РК при гидротранспорте абразивосодержащих жидкостей. Данный тип насоса эффективно применять при перекачивании однородных суспензий, пюре, газосодержащих жидкостей и т. п.

Рисунок 7.32  – Конструкция насоса типа “Seka” фирмы “VOGEL”

Свободновихревые насосы выпускают  и другие фирмы.

СПИСОК ЛИТЕРАТУРЫ

1. Байбаков гидравлические машины. –  М. : Машиностроение, 1981. – 197 с.

2. Вертячих подрезки рабочего колеса на параметры свободновихревого насоса /,  , // Гидравлические машины. – Харьков : Вища школа, 1988. – Вып. 22. – С. 116–118.

3. Вертячих результаты экспериментальных исследований кавитационных качеств свободновихревых насосов /, // Повышение эффективности и надежности машин и аппаратов в основной химии : всес. научн.- техн. совещание: тезисы докл. – Сумы, 1986. – С. 108–109.

4. Влияние ширины рабочего колеса и корпуса на параметры работы смерчевых насосов / ВЦП. – № Ц – 89456. Пер. ст. Rokita I. из журн. Pracе Institutu Maszyn przeplywowych. – 1975. – № 67– 68. – S. 221–233.

5. Герман структуры течения в свободновихревом насосе  / ,  , // Промислова гідравліка і пневматика. – 2006. –  № 3 (13). – С. 82–88.

6. Герман геометрических параметров рабочего колеса свободновихревого насоса на его характеристики / , , // Гидравлические машины. – Харьков : Вища шк.,  1984. –  Вып. 18. – С. 75–77.

7. Герман различных способов доводки рабочего колеса на картину течения и характеристики  свободновихревого насоса типа “TURO” / ,  , // Проблемы машиностроения. – 2007. – Том 10,  № 1. – С. 24–31.

8. Герман структуры потока в свободновихревом насосе / // Гидравлические машины и гидропневмоагрегаты: теория, расчет, конструирование: темат. сб. науч. тр. – Киев : ИСИО.  – 1994.  –  С. 67-81.

9. Герман путей расширения диапазона рабочих параметров свободновихревых насосов типа “TURO” / , , // Восточно–Европейский журнал передовых технологий. – 2011. –  № 4/8(52). –  С. 33–37.

10. Герман параметров свободновихревого насоса / // Гидравлические машины. – Харьков : Вища шк.,  1989. – Вып. 23. – С. 81–85.

11. Герман проточных частей свободновихревых насосов повышенной экономичности /  , , // Вісник Східноукраїнського національного університету. – 2007. – № 3 (109), Частина 1. – С. 53– 59.

12. Гидравлика, гидромашины и гидроприводы: учебник для машиностроительных вузов / , , и др. – 2-е изд., перераб. – М. : Машиностроение, 1982. – 423 с.

13. Оцінка життєвого циклу насосних установок при використанні вільновихрових насосів / ,  О. І. Котенко, Л. М. Ніколаєнко // Вестник национального технического университета "ХПИ", Харьков. – 2011. – № 53. – С. 116– 122.

14. Евтушенко теории рабочего процесса вихревых гидромашин / // Технологические системы. –  2002. – № 2 (13). – С. 110–113.

15.  Евтушенко процесс свободновихревого насоса типа “TURO” /, // Вестник национального технического университета Украины. –  1999. – № 34. – С. 372–354.

16.  Евтушенко турбулентных струй в приложении к рабочему процессу свободновихревых насосов типа “Turo” /, , // Вестник национального технического университета Украины. –  1999. – № 36. – С. 241–248.

17. Капелюш рабочего процесса свободновихревого насоса /    // Гидравлическая добыча угля : ЦНИИТЭИ угля : сбор. науч. тр.  – 1966. –  Вып. 7. – С. 65–77.

18. Капелюш рабочего процесса насосов свободно - вихревого типа с помощью скоростной киносъемки / //Гидравлическая добыча угля : ЦНИИТЭИ угля : сбор. науч. тр. – 1965. – Вып 11. – С. 35–37.

19. Карелин явления в центробежных и осевых насосах. – М. : Машиностроение, – 1975. – 335 с.
