Каталог резинотехнических изделий (стр. 4 )

Наименование	Применяемость	Размеры, мм
d	D	H
Груша ∅50,5 АР3193.05-00	ЭД103	∅19	∅47,5	74
Груша ∅50,5 АР3193.05-01	ЭД103	∅19	∅50,5	74
Груша ∅50,5 АР3193.05-02	ЭД117	∅19	∅56,5	74
Груша ∅50,5 АР3193.05-03	ЭД117	∅19	∅61,5	74
Груша ∅67,5 АР3760.03	ЭДСС9-117/300	∅18,5	∅67,5	74
Груша ∅67,5 АР4029.04-01	ВД-117(Борец)	∅18,5	∅53,5	58
Груша ∅67,5 АР4029.04-02	ВД-117(Борец)	∅18,5	∅66,5	58
Груша ∅67,5 АР4029.04-00	ВД-117(РИТЕК)	∅18,5	∅71	58

Диафрагмы для гидрозащит погружных электродвигателей

Резиновая смесь III-3в-6 3826С или резиновая смесь III-3б-12 3826С (маслобензостойкая) Материал-заменитель: Термостойкая резиновая смесь Н-410 (маслобензостойкая) ТУ2512.003.45055793-98

Наименование	Размеры, мм
d	D
Диафрагма ЕЮТИ. Г.390.101	∅53	∅79
Диафрагма ЕЮТИ. Г.384.201	∅60	∅99

Кольца уплотнительные узла пяты ЭД139.006

Резиновая смесь III-3в-6 3826С (маслобензостойкая) Материал-заменитель: Термостойкая резиновая смесь Н-410 (маслобензостойкая) ТУ2512.003.45055793-98

Наименование	Размеры, мм
d	D
Кольцо ЭД139.006, -03	∅35	∅60
Кольцо ЭД139.006-02, -05	∅42	∅75

Манжеты типа ОЭ

Обозначение	Размеры, мм
d	D	H
ОЭ 00.002	∅8	∅14	30
ОЭ 00.005	∅8,5	∅12,5
ОЭ 00.005-01	∅6,2
ОЭ 00.005-02	∅7,2

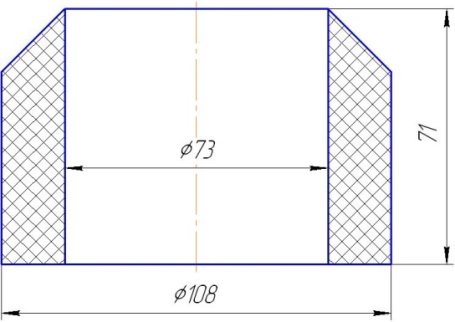

Манжета центратора ∅108х73

Манжета центратора ОРЭ ЭЦН ПШ 1.538

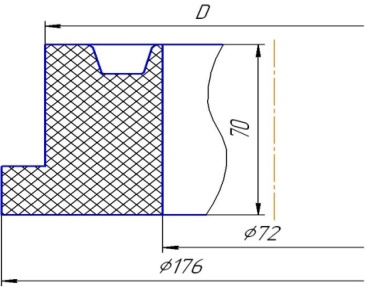

Манжеты эксплуатационной колонны

Диаметр эксплуатационной колонны, мм	Размеры, мм
D
∅146	∅127
∅168	∅148

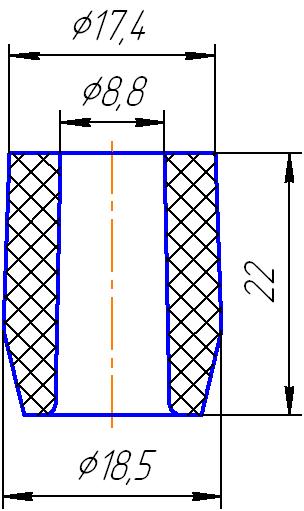

Наконечник токоввода НЭСИ АР2284.00

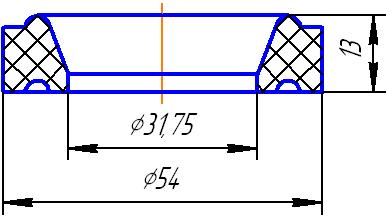

Сальник полированного штока АР2496.00 (ПН01.00.000)

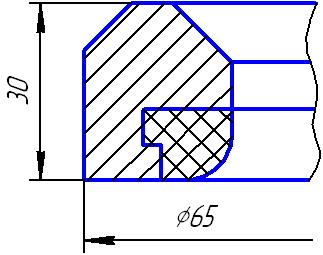

Седло (клапана КО-73) ЕЮТИ. Н.354.06.101

Сальники для ОУЭН 65/50-140

Наименование	Кабель	Размеры, мм
d
Сальник АР3325.04	3х8	∅8,3
-01	3х10	∅9,5
-02	3х16	∅10

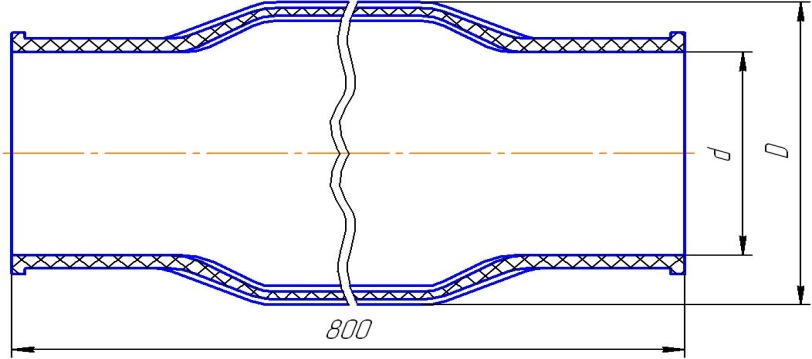

Сильфон ЕЮТИ. Г.566.001

Резиновая смесь III-3в-6 3826С (маслобензостойкая) Материал-заменитель: Термостойкая резиновая смесь Н-410 (маслобензостойкая) ТУ2512.003.45055793-98

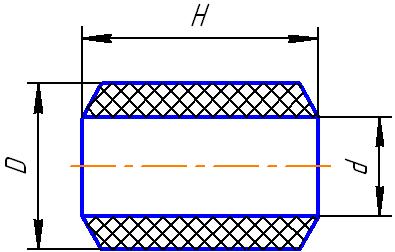

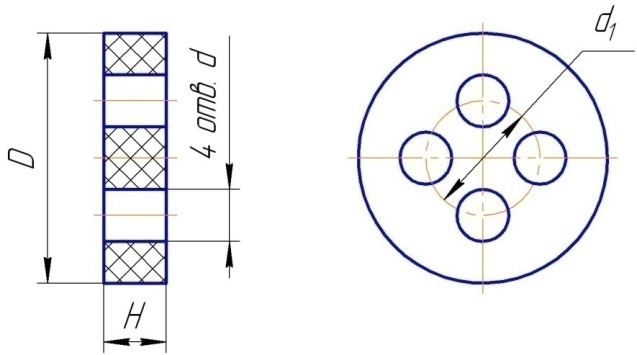

Уплотнители кабельного ввода устьевой арматуры

Наименование	Кабель S, мм2	Размеры, мм
d	D	Н
Втулка АР3602.005	3 х 16	10	48	12
Втулка АР3602.005-01	7

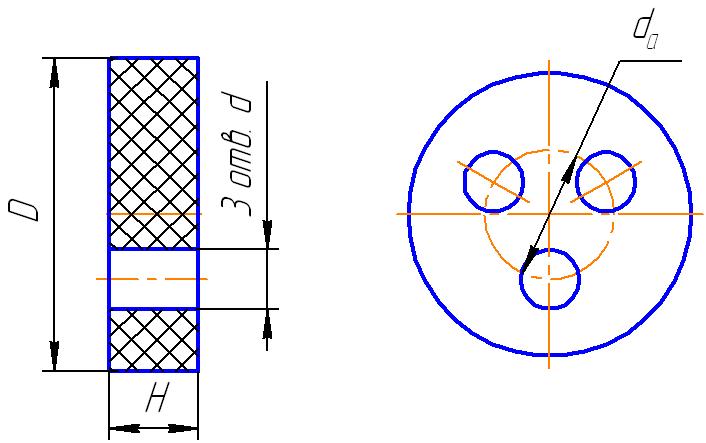

Наименование	Кабель S, мм2	Размеры, мм
d	da	D	Н
Втулка АР2638.005-01	3 х 8	∅8,3	∅22	∅48	12
Втулка АР2638.005	3 х 16	∅10

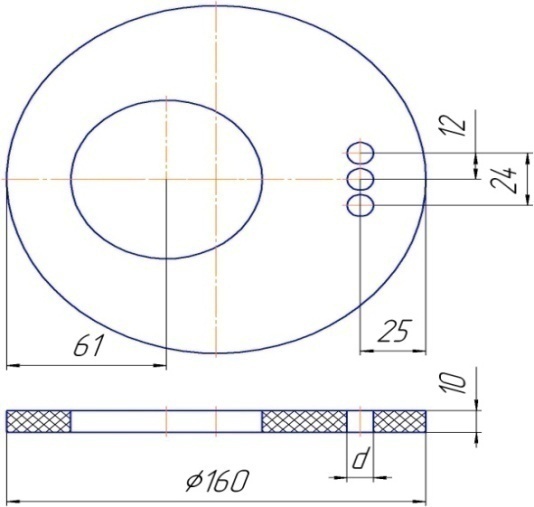

Втулка АР3928.006.00	3 х 16	∅10	∅50	10
Втулка АР3928.006.00	3 х 10	∅9,5
Втулка АР3928.006.00	3 х 8	∅8,3
Втулка АР2666.005-01	3 х 8	∅8,3	∅53	15
Втулка АР2666.005-02	3 х 10	∅9,5
Втулка АР2640.005-01	3 х 8	∅8,3	∅27	∅61
Втулка АР2640.005	3 х 16	∅10

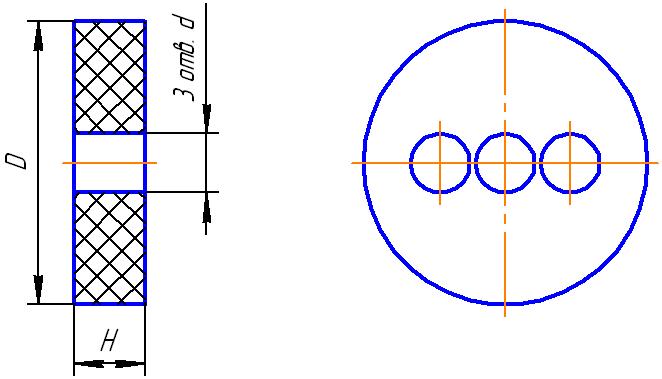

Наименование	Кабель S, мм2	Размеры, мм
d	D	Н
Втулка АР2658.002-01	3 х 8	∅8,3	∅48	12
Втулка АР2658.002-02	3 х 10	∅9,5
Втулка АР2658.002-00	3 х 16	∅10
Кольцо уплотнительное И1696.00.005-00	3 х 8	∅8,3	∅49
Кольцо уплотнительное И1696.00.005-01	3 х 10	∅9,5
Кольцо уплотнительное И1696.00.005-02	3 х 16	∅10,5
Втулка АР2677.002-01	3 х 8	∅8,3	∅61	14
Втулка АР2677.002-02	3 х 10	∅9,5
Втулка АР3913.05	3 х 10	∅9,5	∅53	15

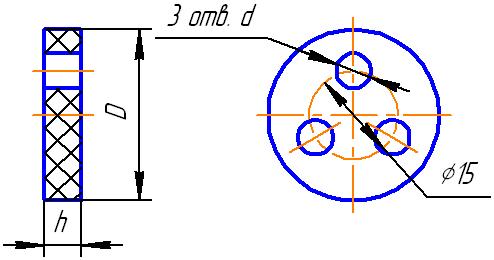

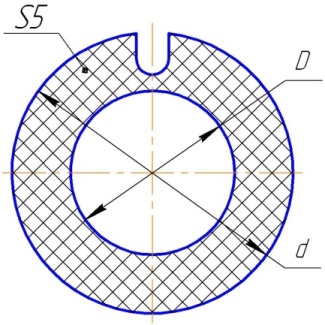

Уплотнители (кабельной муфты электродвигателя)

Резиновая смесь III-3в-6 3826С (маслобензостойкая) Материалы-заменители: 1)Термостойкая резиновая смесь Н-410 (маслобензостойкая) ТУ2512-003-45055793-98 2)Термостойкая резиновая смесь АФ-15 (маслобензостойкая) ТУ2512-016-46521402-2004

Наименование	Размеры, мм
d	D	h
Уплотнитель АР2407.004	∅6	∅29	6,2
Уплотнитель АР2407.004-03	7,5
Уплотнитель АР2407.004-05	∅9,5
Уплотнитель АР2407.004-06	∅7,3
Уплотнитель АР2407.004-07	∅8,8	6,2
Уплотнитель АР2407.004-08	∅7
Уплотнитель АР2407.004-09	∅4,2	7,5
Уплотнитель АР2407.004-10	6,2
Уплотнитель АР2407.004-11	∅7	7,5
