Каталог резинотехнических изделий (стр. 8 )



Наименование	Размеры, мм
d	D	H
Манжета У8-6М-2А (руль)	∅227	∅263	22
Кольцо уплотнительное D-270	∅240	∅288	28
Шайба АР1991.00	∅4,5	∅10	1,3
Кольцо 145х10х7	∅145	∅159	10

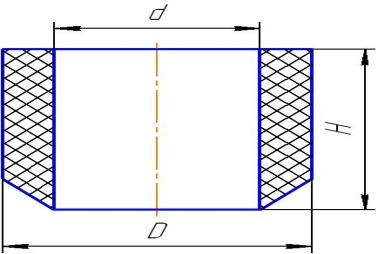

Кольца уплотнительные АР844.03.003

Наименование	Размеры, мм
d	D	H
Кольцо уплотнительное АР844.03.003	∅10	∅15	13
Кольцо уплотнительное АР844.03.003-01	∅5	∅10	15

Кольца уплотнительные КН1441.010.01

Наименование Размеры, мм d D Кольцо уплотнительное КН1441.010.01 ∅75,5 ∅85,5 Кольцо уплотнительное КН1441.010.01-01 ∅99,5 ∅109,5 Кольцо уплотнительное КН1441.010.01-02 ∅143,5 ∅153,5

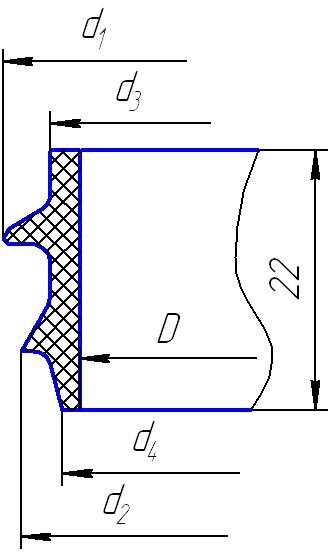

Кольца уплотнительные КН1767.010.01(КН1781.010.01)

Наименование Размеры, мм d1 d2 d3 d4 D Кольцо уплотнительное КН1767.010.01 ∅258 ∅255 ∅250 ∅248 ∅245 КН1781.010.01 ∅205 ∅202 ∅197 ∅195 ∅192 КН1781.010.01-01 ∅201,2 ∅198,2 ∅193,2 ∅191,2 ∅188,2 КН1781.010.01-02 ∅260,5 ∅257,5 ∅252,5 ∅250,5 ∅247,5 КН1781.010.01-05 ∅307 ∅304 ∅299 ∅297 ∅294

Кольца уплотнительные ТПСР 02.00.003

Наименование	Размеры, мм
D
Кольцо уплотнительное ТПСР 02.00.003	∅79
Кольцо уплотнительное ТПСР 02.00.003-01	∅103
Кольцо уплотнительное ТПСР 02.00.003-02	∅146,5
Кольцо уплотнительное ТПСР 02.00.003-03	∅144,5

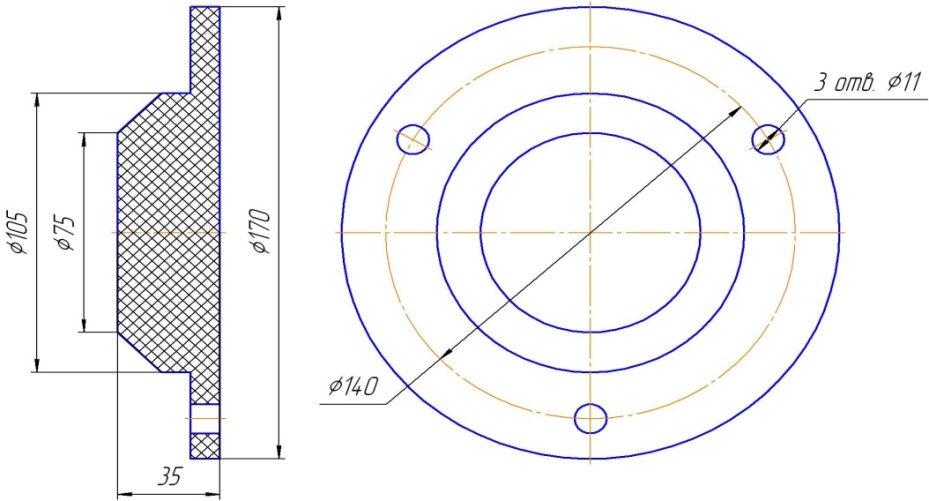

Клапан 170х75х35

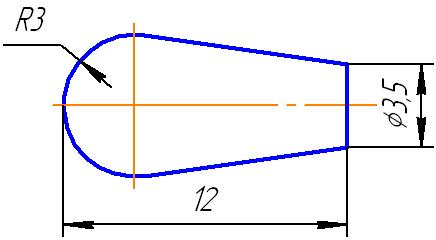

Клапан обратный АР2377.00

Колесо тележки АР2580.03 (обод)

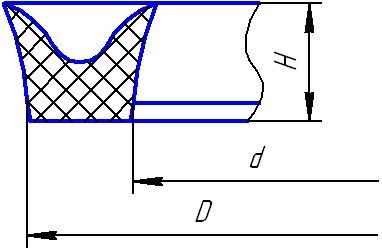

Манжеты воротниковые (тип 1)

Наименование	Размеры, мм
d	D	Н
Манжета воротниковая 28х48	∅30	∅46	9
Манжета (воротника) 40х60	∅40	∅60	10
Манжета ∅80х103	∅78	∅99	9
Манжета КАПО 146.03.024	∅96	∅112	8
Манжета воротниковая 110х135	∅110	∅135	15
Манжета ∅150х187	∅143	∅176	16
Манжета ТК-40	∅300	∅330	23

Манжеты воротниковые (тип 2) для гидравлических устройств

Наименование	Размеры, мм
d	D	H
Манжета КАПО 160.00.004 (УНЦВ ∅72)	∅55	∅72	10
Манжета КАПО 160.00.005 (УНЦВ ∅170)	∅152	∅170	10
Манжета вертлюга АР2804.03 105х130	∅105	∅130	14

Манжета ОК. ОП. 230х35

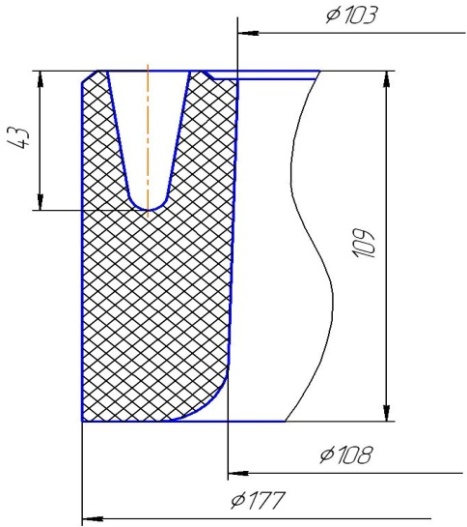

Манжеты типа МТ

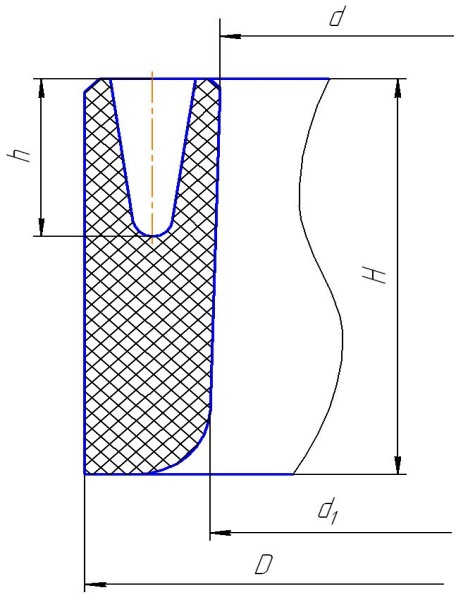

Манжеты типа МТ (тип 1)

Наименование	Размеры, мм
d	d1	D	H	h
Манжета МТ7212.00.00.004	∅160	∅166	∅225	109	43
Манжета МТ7213.00.00.004 (исполнение 1)	∅180	∅188	∅242
Манжета МТ7213.00.00.004 (исполнение 2)	66
Манжета ТМС 367.00.010	∅267,3	∅275,3	∅332,1/∅329,8	110	44

Манжеты типа МТ (тип 2)

Наименование	Размеры, мм
d	d1	D
Манжета МТ7212.00.00.004	∅160	∅166	∅228
Манжета МТ7213.00.00.004	∅184	∅186	∅246

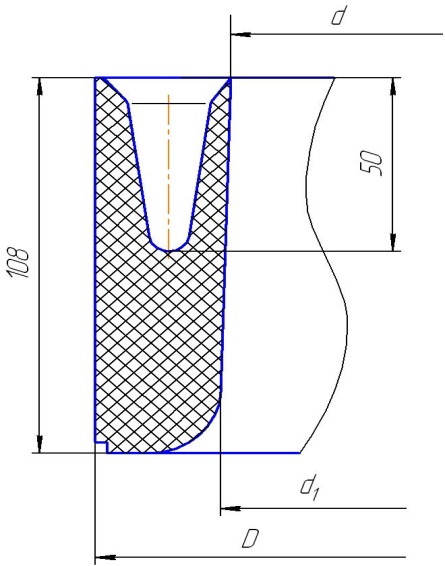

Манжета МТ7209.00.00.004

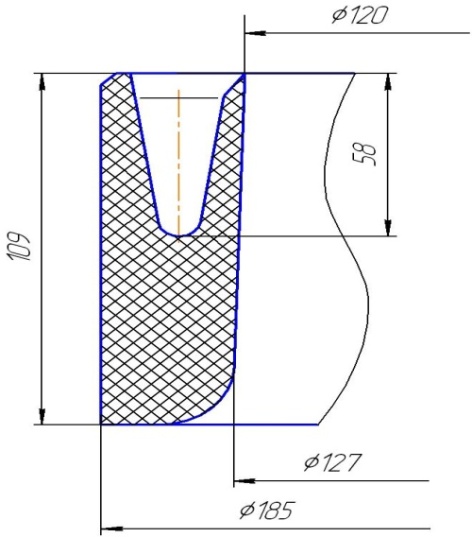

Манжета МТ7210.00.00.004

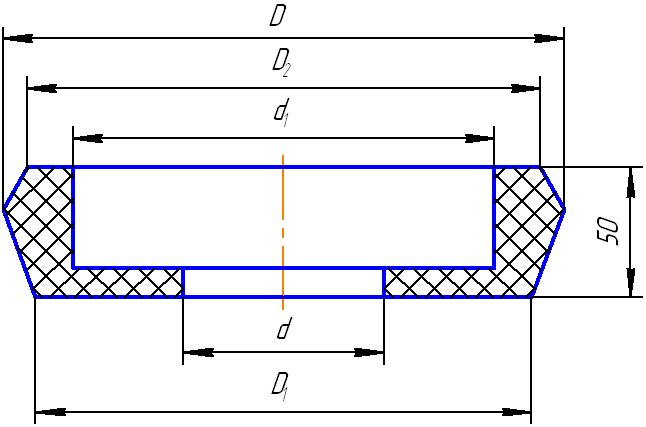

Манжеты типа НТ (ТМС)

Наименование	Размеры, мм
d	d1	D	D1	D2
Манжета НТ7201.00.00.008	∅42	∅70	∅90	∅81,5	∅77
Манжета НТ7201.27.008	∅42	∅107	∅136	∅125	∅114,5
Манжета НТ7201.27.008-01	∅60	∅126	∅157	∅145,5	∅135
Манжета НТ7203.00.00.008	∅60	∅84	∅104	∅92	∅91
Манжета ТМС363.00.006	∅59,5	∅232,6/235,6	∅264,6	∅254,6	∅241,6

Манжеты уплотнительные резиновые уменьшенного сечения

для гидравлических устройств

Наименование	Размеры, мм
d1	D1	H
Манжета 45х23х10	∅23	∅41	10
Манжета ∅55х12	∅54	∅68	9,5
Манжета ∅60х80	∅60	∅80	12
Манжета АР2696.03 100х115	∅100	∅114	10
Манжета 182х202	∅179	∅198	10

Манжеты шевронные резинотканевые
