КАТАЛОГ

РЕЗИНОТЕХНИЧЕСКИХ

ИЗДЕЛИЙ

г. Альметьевск

2013 г.

ВВЕДЕНИЕ

компания «Система-Сервис»» (бывшая Альметьевская центральная база производственного обслуживания по прокату и ремонту электропогружных установок (АЦБПО ЭПУ) ) образована в апреле 1976 года в целях проведения единой технической политики в области ремонта и проката электропогружных установок, совершенствования их конструкции и эксплуатационных характеристик, концентрации технических средств и инженерных служб.

Основным направлением производственной деятельности являлся прокат, текущий и капитальный ремонт погружных электронасосных установок для добычи нефти.

На сегодняшний день «Система-Сервис»» – многопрофильное предприятие.

На данный момент помимо капитального ремонта, обслуживания УЭЦН (ЭЦН, ПЭД, ГЗ, СУ, ТМПН), винтовых насосов, гидрозабойных двигателей, ГНУ, насосов типа ЦНС, «Система-Сервис»» занимается изготовлением насосных установок для систем ППД, станций управления для станков-качалок, а также резинотехнических изделий.

Система управления качеством сервиса электронасосных установок для добычи нефти и системы поддержания пластового давления сертифицирована на соответствие Международного Стандарта ISO 9001:2000 голландской фирмой «KEMA».

«Система-Сервис»» в настоящее время изготавливает резинотехнические изделия более 500 наименований, которые используются в узлах и агрегатах нефтепромыслового оборудования:

- кольца уплотнительные круглого сечения по ГОСТ 9833-73, манжеты и уплотнения по ГОСТ 6678-72, ГОСТ 8752-79, ГОСТ 14896-84 и ГОСТ 22704-77;

- манжеты, прокладки, шайбы для ТМПН;

- диафрагмы для гидрозащит;

- втулки и уплотнительные кольца для ЦНС;

- манжеты и уплотнения для буровых и цементировочных насосов;

- диафрагмы, манжеты для УНЦСВ;

- манжеты и уплотнения для вертлюгов, буровых ключей и различной устьевой арматуры и многое другое.

Для изготовления резинотехнических изделий используются, в основном, резиновые смеси III-3в-6 3826С, III-2в-44 51-1683 ТУ 2512-046-00152081-2003 и Н-410 ТУ2512.003.45055793-98. По требованиям заказчика, в зависимости от условий эксплуатаций и рабочих сред (нефть, газ, кислота и щелочи, топливо), могут быть использованы и другие материалы.

Изготовление резинотехнических деталей производится согласно нормативно-технической документации и по представленным образцам. Возможна разработка и изготовление изделий по техническим требованиям заказчика.

СТАНДАРТНЫЕ ИЗДЕЛИЯ

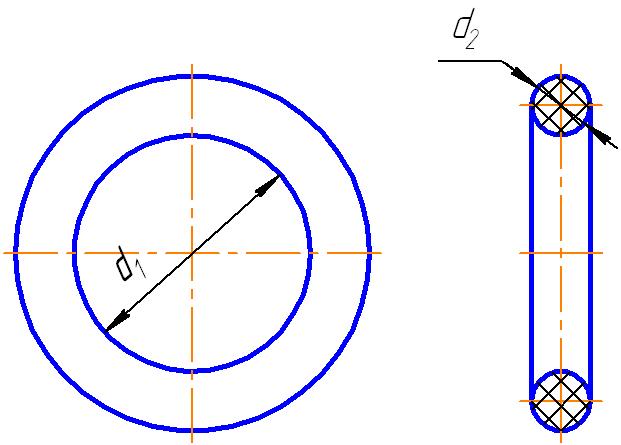

Кольца резиновые уплотнительные круглого сечения

ГОСТ 9833-73

Предназначены для уплотнения гидравлических, топливных, смазочных и пневматических устройств.

Резиновая смесь III-3в-6 3826С (маслобензостойкая) Материал-заменитель: Термостойкая резиновая смесь (маслобензостойкая) III-2в-44 51-1683 ТУ 2512-046-00152081-2003

008-010-14	017-022-30	018-024-36	030-038-46	050-060-58	110-122-75
020-025-30	019-025-36	032-040-46	053-063-58
022-027-30	020-026-36	037-045-46	060-070-58
004-007-19	024-029-30	022-028-36	040-048-46	063-073-58	145-160-85
005-008-19	030-035-30	027-033-36	047-055-46	070-080-58
006-009-19	033-038-30	028-034-36	048-056-46	075-085-58
009-012-19	035-040-30	029-035-36	054-062-46	080-090-58
010-013-19	036-041-30	030-036-36	060-068-46	085-095-58
011-014-19	038-042-30	034-040-36	062-070-46	090-100-58
013-016-19	040-045-30	036-042-36	068-076-46	110-120-58
015-018-19	050-055-30	038-044-36	077-085-46	125-135-58
017-020-19	055-060-30	039-045-36	090-098-46	130-140-58
022-025-19	058-063-30	042-048-36	092-100-46	135-145-58
025-028-19	060-065-30	044-050-36	095-102-46	140-150-58
027-030-19	063-068-30	046-052-36	102-110-46	145-155-58
032-035-19	065-070-30	048-054-36	108-115-46	155-165-58
033-036-19	066-071-30	052-058-36	112-120-46	160-170-58
071-076-30	054-060-36	118-125-46	170-180-58
075-080-30	056-062-36	140-150-46	180-190-58
006-010-25	080-085-30	057-063-36	145-155-46	195-205-58
008-012-25	085-090-30	059-065-36	160-170-46	225-235-58
009-013-25	062-068-36	165-175-46	235-245-58
010-014-25	064-070-36	180-190-46	270-280-58
012-016-25	066-072-36	275-285-58
014-018-25	074-080-36	290-300-58
016-020-25	075-081-36	380-390-58
018-022-25	078-084-36
019-023-25	079-085-36
021-025-25	080-086-36
028-032-25	085-091-36
030-034-25	088-094-36
037-041-25	090-096-36
040-044-25	094-100-36
072-078-25	100-106-36
082-088-25	102-108-36
085-090-25	104-110-36
100-105-25	109-115-36
105-110-25	115-121-36
130-135-25	118-124-36
130-135-36
145-150-36
165-170-36

Грязесъёмники резиновые

ГОСТ24811-81

Предназначены для защиты уплотняемых поверхностей штоков гидро - и пневмоцилиндров от атмосферной пыли, дорожной грязи, песка, глины в соединении со следами рабочих сред.

Резиновая смесь III-3в-6 3826С (маслобензостойкая)

2-40

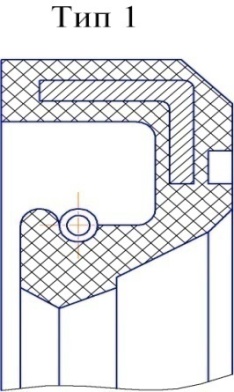

Манжеты армированные резиновые

ГОСТ8752-79

Предназначены для уплотнения валов, работающих в среде минеральных масел, воде, дизельном топливе при избыточном давлении до 0,05МПа, скоростью до 20 м/с.

Резиновая смесь III-3в-6 3826С (маслобензостойкая)

1,1-50х70	1,1-65х90	1,1-75х100
1,1-105х130	1,1-140х170	1,2-80х105

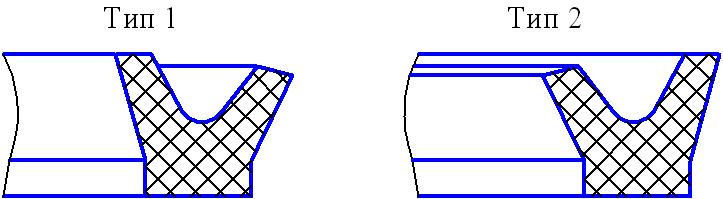

Манжеты уплотнительные резиновые

ГОСТ6678-72

Предназначены для уплотнения цилиндров и штоков пневматических устройств, работающих при давлении от 0,005 до 1 МПа со скоростью возвратно-поступательного движения до 1,0 м/с.

Резиновая смесь III-3в-6 3826С (маслобензостойкая)

1-040

1-045

2-036

2-040

2-060

Манжеты уплотнительные резиновые
