Каталог резинотехнических изделий (стр. 7 )

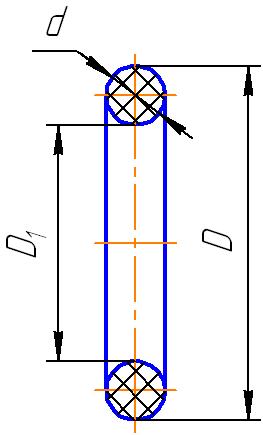

Наименование Размеры, мм D1 D d Кольцо вертлюга 118х7 ∅118 ∅132 ∅7 Кольцо уплотнительное круглого сечения  125х3 ∅125 ∅131 ∅3 Кольцо А7358 140х5 (головка упорной камеры ГНУ) ∅140 ∅150 ∅5 Уплотнение седла клапана К-7 ∅144 ∅152 ∅4 Уплотнение седла клапана К-10 ∅144 ∅156 ∅6 Кольцо уплотнительное круглого сечения  152-159 ∅152 ∅159 ∅3,5 Кольцо АР7362  160х5 (основание упорной камеры ГНУ) ∅160 ∅170 ∅5 Кольцо уплотнительное круглого сечения ∅200x188x6 ∅188 ∅200 ∅6 Кольцо уплотнительное круглого сечения  188-201-6,5 ∅188 ∅201 ∅6,5 Кольцо уплотнительное круглого сечения 206-190 ∅190 ∅206 ∅8 Кольцо уплотнительное круглого сечения 210-200 ∅200 ∅210 ∅5 Кольцо уплотнительное круглого сечения  203-215-6 ∅203 ∅215 ∅6 Кольцо уплотнительное круглого сечения  205х2,5 ∅205 ∅210 ∅2,5 Кольцо уплотнительное круглого сечения  205-217-6,2 ∅205 ∅217 ∅6,2 Кольцо уплотнительное круглого сечения 205х6,5 ∅205 ∅218 ∅6,5 Кольцо уплотнительное круглого сечения 220х2,5 ∅220 ∅225 ∅2,5 Ремень токарного станка ∅245 ∅227 ∅245 ∅9 Уплотнение коллектора БРН-1 234-253-95 ∅234 ∅253 ∅9,5 Кольцо АР3581 (для клапана 300х100) ∅235 ∅259 ∅12 Кольцо упорной камеры ГНУ А7374 ∅236 ∅246 ∅5 Кольцо уплотнительное круглого сечения  248х6,5 ∅248 ∅261 ∅6,5 Кольцо уплотнительное круглого сечения  249-265-8 ∅249 ∅265 ∅8 Ремень токарного станка ∅270 ∅252 ∅270 ∅9 Уплотнение коллектора БРН-1 269-288-95 ∅269 ∅288 ∅9,5 Кольцо уплотнительное круглого сечения  298-311-6,5 ∅298 ∅311 ∅6,5 Кольцо уплотнительное круглого сечения  304-316-6,2 ∅304 ∅316 ∅6,2 Кольцо уплотнительное круглого сечения  334-346-6 ∅334 ∅346 ∅6 Кольцо уплотнительное круглого сечения  359-375-8 ∅359 ∅375 ∅8 Кольцо уплотнительное круглого сечения  464-480-7 ∅464 ∅480 ∅7

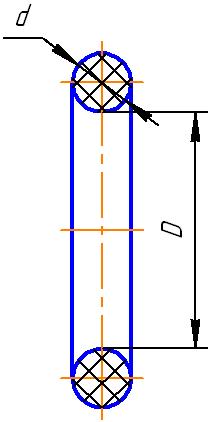

Кольца уплотнительные межсекционные

Наименование Размеры, мм D d Кольцо уплотнительное круглого сечения  3МС 042-050 ∅42 ∅4 Кольцо уплотнительное круглого сечения  5МС 050-062 ∅50 ∅6 Кольцо уплотнительное круглого сечения  6МС 075-090 ∅75 ∅7,5 Кольцо уплотнительное круглого сечения  8МС 085-100 ∅85 ∅7,5 Кольцо уплотнительное межсекционное 3МС ∅240x228 ∅228 ∅7 Кольцо уплотнительное межсекционное 4МС ∅300x288 ∅287 ∅7,5 Кольцо уплотнительное межсекционное 5МС ∅390x376 ∅376 ∅6 Кольцо уплотнительное межсекционное 6МС ∅490x474 ∅474 ∅8,5 Кольцо уплотнительное межсекционное 6МС ∅490x478 ∅478 ∅7 Кольцо уплотнительное межсекционное 8МС ∅540x520 ∅520 ∅10,5

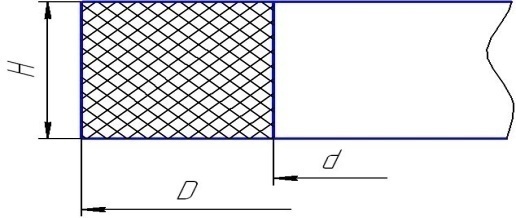

Кольца уплотнительные прямоугольного сечения (прокладки)

Наименование	Размеры, мм
d	D	H
Прокладка для ЦНС 15х8х2,3	∅8	∅15	2,3
Прокладка ЕЮТИ. Н.354.06.005 клапана КО-73	∅12	∅20	2
Прокладка 36х17х40	∅17	∅36	40
Втулка 28х18х10	∅18	∅28	10
Прокладка 35х19х9	∅19	∅35	9
Прокладка разрядника нижняя	∅24	∅64	4,5
Прокладка 55х28х20	∅28	∅55	20
Кольцо уплотнительное ШВЛ 10.00.05	∅30,5	∅46	5
Кольцо уплотнительное БК8.684.173	∅31	∅39	5,5
Шайба опоры УЭ102.027	∅35	∅50	3
Кольцо уплотнительное БК8.684.177	∅49	∅59	7
Прокладка ТМС 363.00.005	∅60	∅273	5
Прокладка стенда опрессовки клапана КО-73	∅73	∅90	3
Уплотнение обратного клапана КНС	∅75	∅100	8
Прокладка ∅110х95х5	∅80	∅112	4
Колесо рольганга АР2942.04-01	∅80	∅330	80
Колесо рольганга АР2942.04	∅80	∅330	100
Манжета для дробеструйной установки АР2881.04	∅92	∅220	5
Кольцо уплотнительное 107х98х4	∅98	∅107	4
Манжета БРС-4” 05-02 (плоская)	∅99,5	∅121	6,5
Манжета для дробеструйной установки АР2881.04-01	∅103	∅220	5
Прокладка ВП ∅110х120 (вертлюга)	∅105	∅120	4
Манжета для дробеструйной установки АР2881.04-02	∅117	∅220	5
Манжета КАПО160.00.005-01	∅150	∅172	10,5
Уплотнение втулки насоса PZ-7	∅185	∅202	10
Прокладка 216х191х25	∅191	∅216	25
Кольцо уплотнительное втулки цилиндровой 01-13В	∅199	∅230	23,5
Уплотнение крышки клапана бурового насоса У8-6М-2А	∅205	∅224	13
Кольцо уплотнительное 215,5х15	∅215,5	∅245,5	15
Уплотнение соединения коллектора БРН-1 05-03	∅265	∅305	8

Кольца уплотнительные овального сечения
