На пятой скорости:
На шестой скорости:
Результаты расчёта приводим в виде графика рационального режима подъёма бурового инструмента.
11.Расчёт эксплуатационной обсадной колонны.
Плотность раствора для вскрытия пласта
Плотность цементного раствора:
Определяем наружные избыточные давления по схеме A:
в точке 1:
в точке 2:
уровень напорности пласта
в точке 3:
плотность флюида пласта
глубина до уровня цемента за колонной
в точке 4:
конечная глубина скважины
коэффициент разгрузки цементного камня
Определим внутренние избыточные давления по схеме Б:
в точке а)
давление на устье
пластовое давление
уровень кровли продуктивного пласта
Сравниваем давление на устье с давлением опрессовки:
Для труб, диаметром 114 мм, давление опрессовки принимается равным
Следовательно, для дальнейших расчётов будем принимать давление на устье
в точке б):
плотность воды
в точке в):

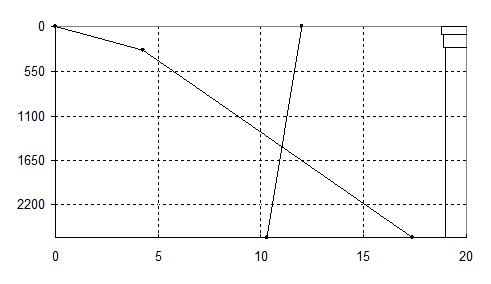

По полученным значениям избыточных наружных и внутренних давлений построим эпюру.
Выбираем группу прочности и толщину стенки для обсадных труб 1 – й секции (напротив продуктивного пласта) по
критическое давление на смятие стенок обсадной трубы.
коэффициент, характеризующий устойчивость продуктивного коллектора
Для нормальной эксплуатации труб необходимо, чтобы максимальное давление на смятие обсадных труб было больше максимального давления на смятие со стороны пласта:
Принимаем трубы диаметром 114 мм группы прочности Д с толщиной стенки 5,7 мм и [Ркр]=24,2 МПа
8.4. Определим длину первой секции по страгивающим нагрузкам в резьбе и растягивающим нагрузкам Р0,5у:
Принимаем наименьшую величину для запаса прочности, т. е. l=2347 м.
Определим глубину установки верхнего края I-ой секции:
L1=L-lI=2600-2347=253 м
Определим вес секции:
QI=lI · qi=2463·156·10-6=0,4 МН
Проверим секцию на внутреннее избыточное давление на глубине 253 м:
>1,15
Вывод: колонна выдерживает внутреннее давление с учетом запасов.
8.5. Принимаем II-ую секцию из труб с толщиной стенки 6,4 мм группы прочности Д:
Принимаем наименьшую длину lII=151 м.
Глубина установки верхнего края II-ой секции: LII=L-lII=2600-(2347+151)=102 м
Вес II-ой секции : QII=151·173·10-6=0,026 МН
Проверим II-ую секцию на внутреннее избыточное давление на глубине 102 м:
>1,15
Вывод: колонна выдерживает внутреннее давление с учетом запасов.
8.6. Принимаем III-ю секцию из труб с толщиной стенки 7,4 мм группы прочности Д:
Поскольку до устья скважины от верхнего края II-ой секции 102 м, то принимаем lIII=102 м.

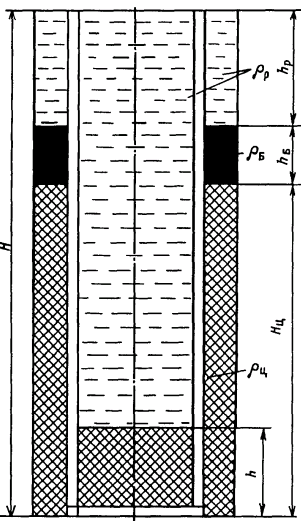

12.Расчёт одноступенчатого цементирования эксплуатационной обсадной колонны.
При расчёте цементирования колонны определяют необходимое количество сухого тампонажного материала, количество воды для его затворения, объём продавочной жидкости, максимальное давление в конце процесса цементирования, необходимое число смесительных машин и агрегатов, время, необходимое для проведения всего цикла цементирования.
К основным мероприятиям по повышению качества цементирования относятся:
Промывка скважины буферной жидкостью, смывающей рыхлую часть корки и буровой раствор, прилипший к стенкам обсадной трубы. Разность плотностей растворов цементного и бурового не должна быть меньше
. Необходимо расхаживание обсадной колонны для лучшего замещения бурового раствора цементным раствором. Установка центраторов в расчётных местах по всей длине интервала подъёма цементного раствора.
|
