Построение конструкции скважины:
Геологический разрез:
№ | Порода | Интервал, м | Осложнения |
1. | Песчано глинистые породы | 0-130 | Обвалы |
2. | Песчаник окварцованный с прослоями глины | 130-640 | |
3. | Глины, чередование доломитов | 640-990 | Набухание |
4. | Доломиты, известняки | 990-1400 | Поглощение К=12 |
5. | Известняки | 1400-1620 | |
6. | Известняки с включениями ангидридов | 1620-1830 | |
7. | Окремнённый известняк | 1830-2250 | |
8. | Глины песчаные | 2250-2870 | Нефтепроявления Рпл=40 МПа |
9. | Известняк, глины, сланцы | 2870-2930 | |
10. | Сланца | 2930-3030 |
Дополнительные условия:
Продуктивная залежь в интервале 2250 – 2870 м, Рпл=40 МПа, Q= 20 ![]()
/сутки
В проектируемой скважине ожидается необходимый дебет 20 ![]()
/сутки, следовательно, рекомендуемый ориентировочный диаметр эксплуатационной обсадной колонны 114,3 мм. Исходя из данного условия, рассчитаем размеры долот и обсадных труб для всех интервалов скважины:
Диаметр эксплуатационной колонны принимаем 114 мм (с учетом проектного дебита Q=20 м3/сут)
Исходя из необходимой толщины цементного камня, под эксплуатационную колонну принимаем диаметр долота под эксплуатационную колонну равным 151 мм.
Определим диаметр промежуточной колонны:Dп. к.I =Dд+(3ч5)мм=151+4=155мм => принимаем обсадные трубы диаметром 177,8 мм с внутренним диаметром 159,4 мм и толщиной стенки 9,2 мм.
Dд=177, 8+∙25=202,8мм => принимаем Dд=215,9мм
3) Определим диаметр кондуктора и направляющей обсадных колонн:
Dк.= 215,9+4=219,4 мм => принимаем обсадные трубы диаметром 244,5 мм с внутренним диаметром 221,7 мм и толщиной стенки 11,4 мм.
Dд== 244,5+25=269,5 мм => принимаем Dд=269,9 мм
Dн=269, 9+4=273,9мм => принимаем обсадные трубы диаметром 298, 5 мм с внутренним диаметром 276, 3 мм и толщиной стенки 11,1 мм.
Dд=298, 5+35=333, 5 => принимаем Dд=349, 2 мм
Четырехколонная конструкция разведочно-эксплуатационной скважины на нефть. Цементирование обсадных колонн будет производиться полностью.

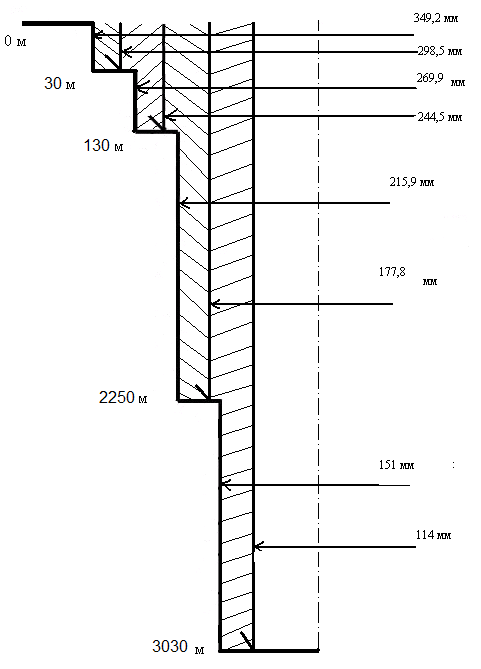

Конструкция скважины

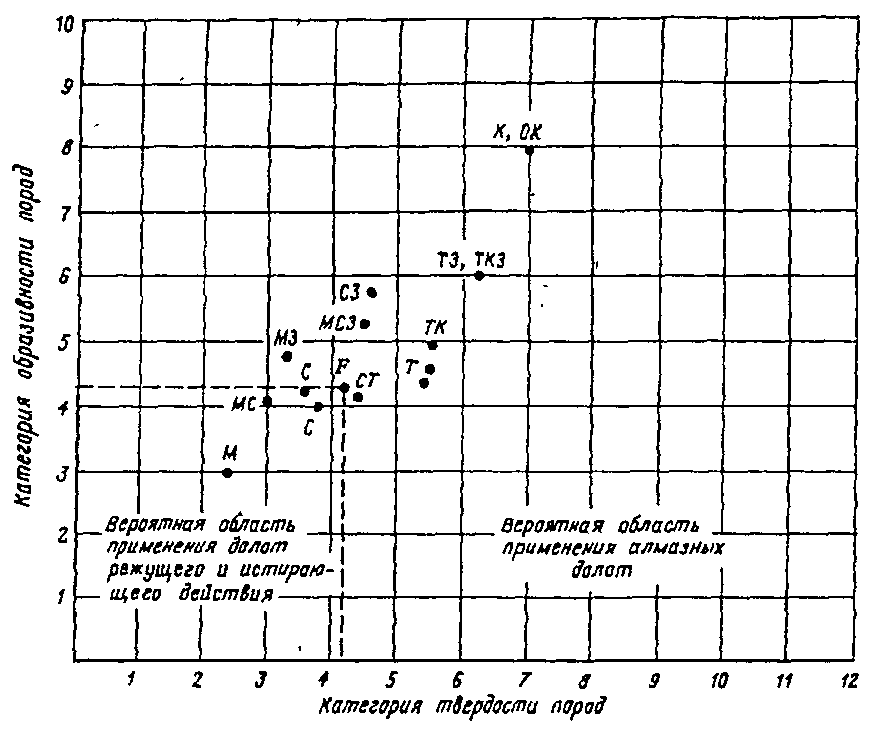

Выбор породоразрушающего инструмента:
Определим среднюю твердость и средневзвешенную абразивность:
- средняя твердость
- средневзвешенная абразивность
где
и
- соответственно средневзвешенные твердость и абразивность; mi – мощность пласта; М – мощность пачки.

Сводная таблица:
№ пачки | порода | мощность | твердость | абразивность | | | Тип долота |
1. | Песчано глинистые породы | 130 м | 2,5 | 9,5 | 2,5 | 9,5 | СЗ |
2. | Песчаник окварцованный с прослоями глины | 510 м | 8 | 9,5 | 8 | 9,5 | К, ОК |
3. | Глины, чередование доломитов | 350 м | 3 | 6 | 3 | 6 | МЗ |
4. | Доломиты, известняки | 410 м | 6,1 | 3,8 | 6,1 | 3,8 | Т, ТК |
Известняки | 220 м | 6,1 | 3,8 | ||||
Известняки с включениями ангидридов | 210 м | 6,1 | 3,8 | ||||
Окремнённый известняк | 420 м | 6,1 | 3,8 | ||||
5. | Глины песчаные | 620 м | 2,5 | 7 | 2,5 | 7 | МЗ |
6. | Известняк, глины, сланцы | 60 м | 5,6 | 3,5 | 5,6 | 3,5 | СТ, ТК |
Сланца | 100 м | 5,6 | 3,5 |
Выбор бурильных труб:
Бурильные трубы | ||||
Параметры | Для бурения под направляющую обсадную колонну | Для бурения под кондуктор | Для бурения под промежуточную колонну | Для бурения под эксплуатационную обсадную колонну |
Типоразмер, мм | ТБН-140 | ТБН-140 | ТБПВ-127 | ТБВ-89 |
Толщина стенки, мм | 9 | 9 | 9 | 9 |
Вес 1 м q, Н | 290 | 290 | 262 | 178 |
Выбор буровой установки:
Каждая буровая установка характеризуется множеством параметров, среди них можно назвать следующие: предельную глубину бурения, максимально допустимую нагрузку на крюке, мощность привода установки (установленная мощность) и мощность привода отдельных агрегатов, подачу и максимальное давление буровых насосов, частоту вращения ротора и т. д. При выборе типа буровой установки для эксплуатационного и глубокого бурения разведочного бурения на нефть и газ в качестве исходного условия принимается глубина бурения и максимальная грузоподъемность (предельное допустимое значение нагрузки на крюке), которое не может быть превышено при выполнении любых технологических операций в процессе всего цикла строительства скважины. Выбранная буровая установка должна обладать высокими технико-эксплуатационными характеристиками и в полной мере соответствовать условиям бурения и транспортирования на точку.
Определим предельную нагрузку на крюке бурильными трубами весом 1 м 30 кг/м:
![]()
![]()
Определим максимальные нагрузки на крюке при расхаживании буровой колонны:
- определим вес бурильной колонны диаметром 127 мм при бурении под промежуточную обсадную колонну:
![]()
- определим вес бурильной колонны диаметром 89 мм при бурении под эксплуатационную обсадную колонну:
![]()
- максимальная нагрузка на крюке при расхаживании:
![]()
Определим нагрузку на крюке при расхаживании самой тяжелой обсадной колонны:
- определим вес промежуточной колонны:
![]()
- определим вес эксплуатационной колонны:
![]()
Определим класс буровой установки по запасу грузоподъёмности:
![]()
Проверим буровую установку 5-го класса:
![]()
Выбираем буровую установку 5-го класса, подходящую по максимальной глубине бурения (4000 м) и по запасу грузоподъёмности (2).
Для бурения будем использовать стационарную буровую установку БУ-125БрД
Техническая характеристика выбранной установки:
Рекомендуемая глубина бурения……………………………………………………………4000 м
Максимальная грузоподъемность…………………………………………………………...2,0 МН
Мощность на барабане лебедки……………………………………………………………..716 кВт
Буровой насос…………………………………………………………………………………У8-6МА2
|
