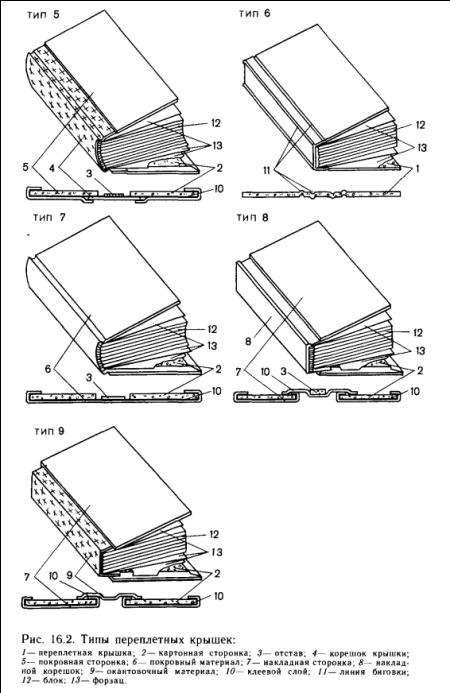

По форме корешка переплетные крышки бывают с прямым и кругленным (цилиндрической формы) корешком.

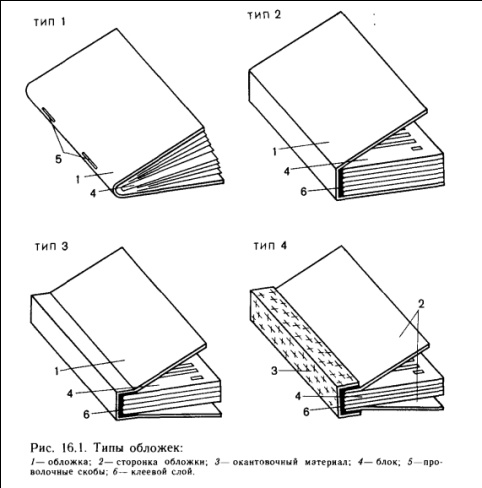

По наличию и отсутствию кантов обложки и крышки бывают без кантов и с кантами. В готовом издании размеры сторонок обложек и переплетных крышек без кантов соответствуют формату издания, а размер обложек и переплетных крышек с кантами больше размера обрезанного блока на величину верхних, передних и нижних кантов.

Пластмассовые крышки со сварным соединением деталей по крайней мере из двух деталей. Они бывают двух - и трехслойными, цельнокрытыми и составными. В зависимости от вида
и толщины материалов крышки и прокладок они бывают жесткими, твердыми и мягкими.

Решение задач

Задача 1

Определить формат издания 60х90/32

Решение:

Разложим на множители долю листа

16 = 8 х 4

Делим первую сторону на множитель

60 : 8 = 7,5

Делим вторую сторону на множитель

90 : 4 = 22,5

Ответ: 7,5 х 22,5 см

Определить формат издания 84х108/32

Разложим на множители долю листа

32 = 8 х 4

Делим первую сторону на множитель

84 : 8 = 10,5

Делим вторую сторону на множитель

108 : 4 = 27

Ответ: 10,5 х 27 см

Определить альбомный формат издания 70х100/16

Разложим на множители долю листа

16 = 4 х 4

Делим первую сторону на множитель

70 : 4 = 17,5

Делим вторую сторону на множитель

100 : 4 = 27

Ответ: 27 х 17,5 см

Задача 2

Формат издания 70х108/16. Объем блока в бумажных листах — 4. Определить объем блока в страницах.

Решение:

Один бумажный лист равен двум печатным листам. Один печатный лист = 16 страницам 2 х 16 х 4 = 128

Ответ: 128 стр.

Задача 3

Определить объем блока в бумажных листах. Формат издания 60 х 90/32. Объем блока 336 стр.

Решение:

32 страницы = 1 бумажный лист Один печатный лист = 32 страницам

336 : 32 = 10,5

Ответ: 10,5 бумажных листов.

Задача 4

Формат 50 х 90. Найти переводной коэффициент.

Решение:

50 х 90 = 4500 60 х 90 = 5400 4500 : 5400 = 0,83

Формат 70 х 108. Найти переводной коэффициент.

Решение:

70 х 108 = 7560 60 х 90 = 5400 7560 : 5400 = 1,4

Задача 8

Определить расход ткани в метрах для фальчика составного прошивного форзаца. Ширина рулона 90 см. Формат издания 54х84/16.
Тираж 20000 экз.

Решение:

Определим размер заготовки фальчика, принимая ширину заготовки 15 мм (1,5 см) высота равна высоте издания. 54/4 = 13,5 высота. Учитывая долевой раскрой определяем сколько заготовок расположится по ширине рулона. 90/1,5 = 60 заготовок Определяем сколько заготовок расположится по длине рулона. Т. к. тираж 20000 экз.,
а в книге два фальчика, то всего 40000 фальчиков.

40000/60= 666,66(6) = 667

Определяем расход ткани в метрах:

667 х 13,5 = 9005,5 см = 9,0045 м

Задача 9

Определить расход форзацной бумаги для изготовления приклейного форзаца к изданию формата 60х90/16, тираж 35000 экз., ширина рулона форзацной бумаги 90 см.

Решение:

Определяем формат издания

60 / 4 = 15                90 / 4 = 22,5

Формат 22,5х15

Определяем формат заготовки для форзаца

22,5х30 см

Определяем сколько форзацев выйдет по ширине рулона.

90 /30 = 3 форзаца

Определяем расход бумаги в метрах. Т. к. тираж 35000, а в книге два форзаца, то всего форзацев должно быть 70000. Стороной 22,5 форзац расположен в длину по рулону

22,5 см — 3 шт

Х см        — 70000 шт

70000х22,5  = 525000 см = 525 метров

3

Задача 11

Определить толщину блока в мм. после его прессования. Формат издания 60х90/16, объем 8 б. л.. Толщина листа 50 мкм. Кс = 0,8

Решение:

Определяем общее число долей в блоке. Т. к. 8 б. л., то 8 х 16 = 128 долей Толщина блока 50 х 128 = 6400 мкм = 6.4 мм Определяем толщину спрессованного блока 6.4 мм /0,8 = 4,25 мм

Задача 17

Определить расход ниток в метрах для шитья блоков простым переплетным стежком.

Формат 60х90/16, 20 тетрадей, 20000 экз., 32 страничные тетради. Размер внешнего стежка 8,5 мм, внутренний концевой 17 мм, остальные внутр. 19 или 18,5

Решение:

Определяем число стежков:

4 стежка для среднего формата

Расход ниток на 1 тетрадь:

Нечетные тетради: (4х19х2) + (3х9,5) = 180,5

Четные тетради: (19х2) + (3х28,5 х 2) + (3х9,5) = 23, 75

Расход ниток на блок: (180,5х10) + (237,5 х 10) = 4180 мм = 4,18 м Расход ниток на тираж 4,18 х 20000 = 83 600 м

Задача 18

Определить расход корешкового материала в метрах при ширине рулона 67 см. Формат 60х90/16; 15000 экз. 18 тетрадей, 3-ех сгибные.

Решение:

Определяем формат блока

60/4 = 15 см;                90/4 = 22,5 см

Длина корешкового материала:

22,5 – 3,5 = 19 мм

Определяем ширину кореш. Материала:

32-х стр. тетрадь = 2 мм

15 х 1 = 15 мм = 1,5 см

Кол-во заготовок по ширине рулона:

67 / 5,5 = 12 (1 см)

Определяем расход на весь  тираж:

15 000 х 19 / 12 = 23 750 = 23,75 м

Задача 20

Определить расход обложечной бумаги в листах форматом 62 х 107 см для крытья обложкой блока форматом 60х84/16. Объем блока 6 у. п.л., толщина листов 100 мкм, 15000 тираж, 32х стр. тетради.

Решение:

Формат блока до обрезки

60/4 = 15 см;                84/4 = 21 см

Толщина блока:

К = 60х84 / 60х90 = 0,93

9.3 /0,93 = 10 п. л. = 5 б. л.

(50 б. л. х 16 х 100) + (5х200) = 9000 мкм = 9 мм = 0,9 см

Сколько заготовок выйдет из одного листа обложечной бумаги:

62 / 30,9 = 2 (0,2) см

107 / 21 = 5 (2) см

Число листов для всего тиража

15 000 / 10 = 1500 листов

Расчитаем толщину блока:

Т = 100 х 32 х 5 / 2 х 0,9 = 8888,9 мкм  = 8, 9 мм = 0,89 см

Задача 22

Определить толщину корешка блока, если формат издания 60х90/16; объем 10 б. л. Тетради 32-х страничные. Толщина бумаги 100 мкм, толщина форзацной бумаги 140 мкм. В блоке 3 иллюстрации-приклейки на бумаге 120 мкм

Толщина ниток 200 мкм.

Решение:

Толщина печ. бумаги:

10 б. л. х 16 х 100 = 16000 мкм = 16 мм

Толщина форзаца:

140 х 4 = 560 мкм = 0,56 мм

Толщина иллюстраций

3 х 120 = 360 мкм = 0,36 мм

Толщина ниток:

200 х 10 тетр. = 2000 мкм = 2мм

Толщина блока

16 + 0,56+ 0,36 + 2 = 18,92 мм = 19 мм

Т= 100 х 32 х 10 / 2х0,85 = 18823 мкм = 19 мм

Задача 21

Определить расход обложечной бумаги в листах форматом 84х100 см для изготовления суперобложки с клапанами. Издание 84х108/32, 8000 экз.
5 тетрадей – 32-х страничные.

Решение:

Формат блока:

84/4 = 21 см

108/8 = 13,5 см

После обрезки: 20х13 см

Определяем толщину блока

32 стр – 2 мм

16 стр. – 1 мм

5 х 2 = 10 мм = 1 см

Размер супер обложки:

20х40

100/2 = 5

84/40 = 2 (4)

10 заготовок из одного листа

Число листов для тиража: 8000 : 10 = 800 листов

Задача 23

Рассчитать потребность клея для тиража 100000 экз. Формат книг 60х90/16. Толщина тиражного листа 100 мкм. Объем блока 15 б. л., 32х стр. тетради. Толщина форзацной бумаги 120 мкм. 85000 экз. Блок сшит нитками. Норма клея: 400 г/м2

Размеры необр. блока:

60/4 = 15 см                90/4 = 22,5 см

Толщина тиражной бумаги:

100 мкм х 16 х 15 = 24000 мкм – 0,02 мм

Толщина форзацов:

120 х 4 = 480 мкм = 0,00045 мм = 0,0005 м

Толщина корешка блока:

0,024 + 0,0005 + 0,003 = 0,0275 = 0,028 м

Т=100 х 32 х 15 / 2 х 0,85 = 28295,29 мкм = 0,028 м

Площадь корешка блока:

0,028 х 0,225 = 0,0063 м2

Расход клея на тираж:

400 х 0,0063 х 85000 = 214 200 = 214,2 кг

Задача 24

Определить длину дуги кругленного корешка для блока, скомплектованного из 32х стр. тетрадей. Объем 15 б. л. Формат издания 60х90/16, 5 иллюстраций-приклеек, толщина 120 мкм. Форзацы из бумаги 140 мкм. Блок сшит нитками.

Определить общую толщину блока:

(100 х 15 х 16) + (120 х 5) + (140 х 4) + (200 х 15) = 28,24 мм

Длина дуги кругл. корешка:

28,24 х 0,17 = 33,04 мм = 38 мм

Задача 25

Определить формат заготовки для переплетной крышки (тип №6) без кантов. Формат издания 60х90/16, 10 б. л., толщина листов 100 мкм, форзацные бумага 120 мкм, 32х стр. тетради. Блок сшит нитками.
Корешок — прямой.

Формат блока до обрезки:

60 / 4 = 15                90 / 4 = 22,5

Толщина корешка блока:

(100 х 10 х 16) + (120 х 4) + (200 х 10) = 18480 мкм = 18,48 = 1,85 мм

Размер заготовки: 1,85 = 32

32  х 22,5 см

Использованная литература:

Конспект лекций . Технология брошюровочно-переплетных процессов. Москва, 1989
