Возврат к таблице сушки осуществится нажатием кнопки Обратно.


Панель тестирования

Графическое изображение, печать, архивирование

На панель изображения перейдем нажатием Графики в ГЛАВНОМ МЕНЮ. На данной панели возможна печать и изображение графических данных прохождения процесса сушки, измеренные данные возможно архивировать, а архивированные данные обратно анализировать. По нажатию на  закладку в поле диаграммы будет внесено прохождение текущего процесса сушки.

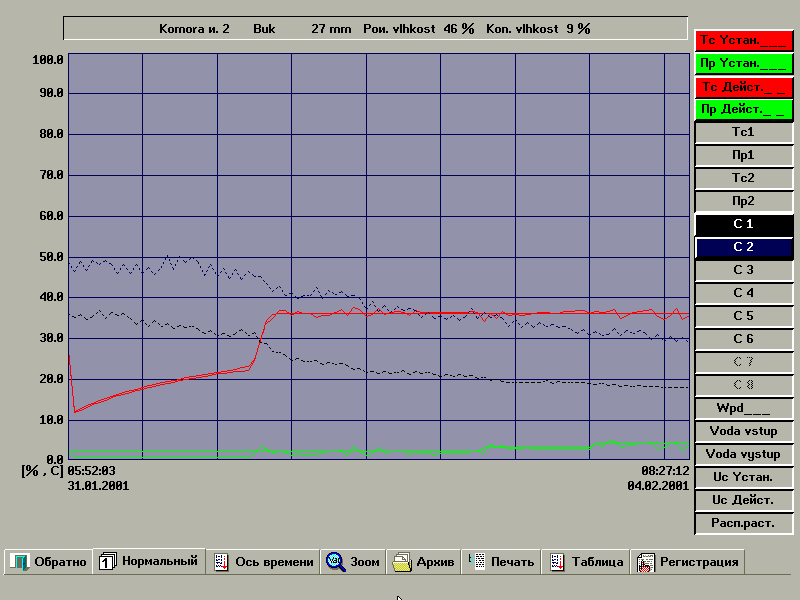

Графики

Черчение диаграмм

Нажатием клавиши на правой стороне Изображение можно начертить состояние отдельных величин, важных для прохождения процесса сушки. Нажатием активируется диаграмма, а кнопка будет окрашена в цвет линий диаграммы. Повторным нажатием кнопки диаграмма пропадет. Программа позволяет изображать только те данные, которые соответствут данному процессу сушки.  (В режиме пропарки изобразит только температуру, утановленную и действительную и т. д.) При изображении понижения(градиента) невозможно изобразить ( учитывая различные критерии) диаграммы остальных величин. Нажатием последней кнопки– Расписание установленное, изобразится рассчитанный оптимальный ход процесса.

Зоом – увеличение диаграмм

Нажатием закладки  Зоом можем увеличить диаграмму, а тем и подробный анализ требуемого временного отрезка.

Если курсор времени неизображен, можно щелчком левой кнопки мыши в поле диаграммы обозначить часть диаграммы, которая будет по ее спуску увеличена на все поле диаграммы. Возврат к начальному размеру диаграммы можно осуществить выбором закладки Нормальный в строке закладок диаграммы.

НЕ нашли? Не то? Что вы ищете?

Ось времени

Нажатием закладки ОСЬ ВРЕМЕНИ  можно изобратить(и после увеличения диаграммы) вертикальный белый временной курсор, который нам одновременно поможет при анализе данных. Если временной курсор изображен при придерживании нажатой левой кнопки мыши в точке пересечения курсора с прохождением серии, спустя некоторое время изобразятся доступные величины точки. Возврат к начальному  размеру диаграммы можно осуществить выбором закладки Нормальный в строке закладок диаграммы.


Архивирование

Нажатием закладки  ARCHIV приступим к системе архивирования и анализа данных. С помощью соответствующих переключателей, эдит. окон и закладок можно установить поток данных для отдельных операций.

Панель архивирования

Все возможные операции будут проведены по нажатию кнопки OK, нажатием кнопки Анулироват окно закроется, а выбранные операции не будут проведены.

C: - В данной строке можем вводить активную адресную книгу либо жесткий диск в компъютере  – C:,  или дискету  - A:. все возможные операции далее будут проводится с выбранной адресной книгой.

Сохранить -  Актуальный сушильный процесс, необходимо вложить только в колонку Ввести название файла, написать имя, под которым будем данный процесс архивироват.

Прочесть  - При выборе имени файла можно прочесть выбранный заархивированный процесс сушки, который впоследствии можно обычным способом анализировать.

Удалить – При выборе определенного файла выбранный заархивированный процесс сушки будет удален из памяти.

Регистрация

Посредством заполнения соответствующих данных введем данные для заголовка печати. Отдельные данные будут печататься в случае, если будут обозначены.

Печать

Распечатает данные с монитора, т. е. диаграмму или таблицу.

Таблица

Изобразит прохождение процесса сушки в табличном виде. На мониторе будут изображены только обозначенные этапы согласно гл. 9.1.  Изобразится только 8 этапов. При обозначениии большего числа процессов, из них распечатается только 8 первых.


Сигналы тревоги

При любом расхождении с планируемым сушильным процессом в центре изображения появится надпись AЛАРМ. Нажатием на закладку можно уточнить, какого рода тревога возникла. Нажатием кнопки OK стерем предупреждающий сигнал в таблице сушильного процесса. Если Alarm все еще продолжается, спустя минуту снова появится предупреждающая надпись. Нажатием Анулироват предупреждающая надпись не будет стерта, но можем прочесть необходимые данные. Описание отдельных сигналов введено на панели СИГНАЛА ТРЕВОГИ.



Панель Сигнала тревоги

    Слишком высокий Pr/ Pшнliљ vysokй Pr  - означает, что в момент нагрева был превышен установленный Pr на величину параметра < Max diference Pr при нагреве > ,  камера в данном случае отключила отопление и ждала на дополнительное увлажнение. Время нагрева тем продлевается. Ошибка сенсора среды/ Chyba иidla prostшedн – вероятно дошло к перебою сенсора, необходимо проверить и сравнить Ts1 с Ts2, Pr1 и Pr2. Об аварии сообщить поставщику.

    Ошибка психрометра/ Chyba psychrometru – В процессе сушки дошло к нестандартному измерению влажной температуры. Вероятной причиной может быть высушенный колпак или авария сенсора PT 100. Необходимо проконтролировать состояние колпака и состояние воды в психрометре согласно инструкции (глава  ).

    Ошибка измерения влажности древесины/ Chyba mмшenн vlhkosti шeziva – Зонды в древесине проводят ошибочное измерение. Необходимо проконтролировать состояние силиконовых кабелей либо трубчатый предохранитель в коробке зондов (глава  ).

    Выпадение тока/ Vэpadek proudu –Дошло к выпадению напряжения.


Выбор языка

Выбор данной закладки нам позволит изменить язык. Выберем соответствующую реализацию и подтвердим ее ENTER. Компъютер автоматически предложит текст на выбранном Вами языке.


Обороты

При нажатии на опцию Обороты  откроется Панель оборотов, где можно привычным способом установить в недельном режиме уменьшение оборотов. При использовании фреквенционного преобразователя необходимо установить и требуемое число оборотов для отдельных периодов. Если фреквенционный преобразователь не инсталлирован – в выбранных интервалах отключается часть вентиляторов. В большинстве случаев уменьшение оборотов применяется для снижения шума сушильных камер в ночных сменах работы.



Панель оборотов Изменения в сушке и  пропарке

На Панель изменений перейдем по нажатию на закладку ИЗМЕНЕНИЯ. На данной панели можем свободно изменять величины, влияющие на прохождение процесса сушки или пропарки. Всегда можем изменять только те величины, которые видны на панели. В данной главе опишем, что изменяется при изменении отдельных цифровых или текстовых боксов.


Панель изменений
    Изменение времени, даты – Изменением отдельных числовых боксов можно установить правильное время и дату.

    Изменение фазы – Изменением текстового бокса можно установить в режиме степени влажности управление любой фазой сушки или пропарки.


    Изменение перепада – Заменой перепада (градиента) можно достичь либо замедления либо ускорения процесса сушки. При возрастании градиента сушильный процесс ускоряется, но становится более твердым, нежели установил компъютер. При снижении градиента процесс становиться более мягким, но более продолжительным. Установленный градиент остается  постоянным до окончания сушки. Рекомендуемые границы градиента сушки под уровнем насыщения волокн приведены в главе  .

    Установка Tс – применяется пр ручном способе управления и устанавливает температуру в сушилке.

    Установка Пр – применяется при ручном способе управления и устанавливает психрометрическую разницу и одновременно влажность воздуха в сушилке.

    Температура пропарки – Устанавливает температуру пропарки или температуру для цветной эгализации (выравнивания) пропаренного бука в фазе пропарки.

    Время пропарки – Устанавливает продолжительность пропарки или время паровой фазы для цветной эгализации пропаренного бука. Время пропарки  начинает отсчет с момента достижения установленной температуры.

    Таблица – при установке расписания времени  сушильного процесса возможна эдитация  отдельных величин, которая проводится посредством перемещения курсора на выбранное показание и последующей его  заменой новой величиной с клавиатуры.

    Изменение оборотов – в случае применения фреквенционного преобразователя возможно изменение оборотов.

Нажатием OK будут введены новые данные, нажатием Ануллировать останутся установленными первоначальные величины.



Время сушки и пропарки

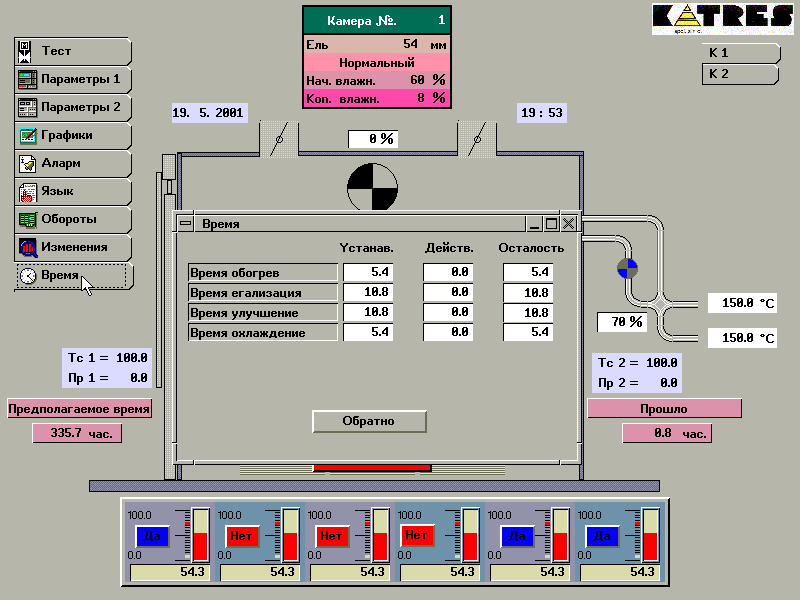

Нажатием на закладку ВРЕМЯ можно просмотреть отдельные сроки в процессе сушки или пропарки – их введение, действительную величину и время до окончания соответствующей фазы. В Режиме времени появится таблица времени сушки. Возврат к таблице сушки возможен по нажатию кнопки Обратно. На данной панели нельзя проводить никакие изменения; панель служит только для информации.



Процесс сушки

В данной главе опишем основные принципы и поведение в системе автоматического регулирования.



Нагрев

Задачей нагрева является обогрев камеры при установленной температуре в условиях относительно высокой влажности воздуха так, чтобы не дошло к обесцениванию древесины уже в фервой фазе процесса. При увлажнении паром происходит регулирование до необходимой температуры при условии дозора психрометрической разницы (рост величины повышения температуры предусмотрен). В случае, когда повышение температуры превышает установленную величину в параметре Max diference Pr в нагреве, доходит к остановке сервопривода отопления, пока не восстановится необходимое пропаривание. Если психрометрическая разница допускаема, доходит к нагреву согласно установленной величины. Если для увлажнения была использована вода, доходит к подобной ситуации, как при увлажнении паром. Минимальная температура, при которой в камере начнется увлажнение  - 30 єС. Основная температура, которую устанавливает процессор после начала нагрева – 25 єС.  Если PR установленное меньше чем Pr действительное + Max diference Pr в нагреве, не доходит к повышению температуры, пока камера не закончит дополнительное увлажнение. Максимально возможное наростание температуры за 1 час наблюдается параметром Градация нагрева/ Strmost ohшevu. Если время нагрева несоразмерно продолжительно, необходимо проконтролировать состояние сопл и вентиляционных клапанов. Сопла должны расбрызгивать воду до туманности., клапана должны быть закрыты.
