- электрораспределитель

- датчики  измерения климата в камере

-  активные элементы ( сервоприводы, соленоидные клапаны)

- система измерения влажности древесины

- собственный управляющий компъютер.

Регулирование проходит в двух независимых циклах. В одном цикле регулируется  ход температуры, в другом - состояние относительной влажности в сушильной камере.  Для успешного прохождения всего сушильного процесса необходим  бесперебойный ход всех элементов регулирования (измерения, сервоприводов, соленоидных клапанов, в случае надобности насосов  отопительной системы), работу которых необходимо перед каждым запуском камеры проверить. Тестирование приводов описывается в следующих главах.

Система построена на базе стандарта IBM PC, дополнительно оснащенного промышленными щитами передач и  I/O цепью. В качестве памяти служит HDD, на котором размещена как главная программа, так и остальные изменяющиеся величины, заданные с помощью параметров. Основной операционной системой является MS - DOS, графический интерфейс создан на Control Panel, управляющая программа составлена как драйвер DLL на языке C++.  Задание, управление и старт системы проводится с помощью мыши при нажатии левой кнопки. Клавиатура служит только для более простого задания цифровых данных. Регулирование можно проводить в трех режимах:

- режим степени влажности

основной вариант исполнения, так называемое регулирование согласно  сушильного расписания влажности, рассчитанного для отдельных видов древесины согласно введенных данных,

НЕ нашли? Не то? Что вы ищете?
    временной

подле заранее установленного  временного расписания сушки,

-         и ручную

регулирование оснащено так называемым полем параметров,  в которых возможно определять и описывать отдельные характеристики регулирования и таким образом использовать вспомогательные элементы регулирующей системы (печать протокола сушки),  темперирования, испарения и т. д.

       В последующих главах подробно описан принцип управления процессом, включая основные приемы для устранения возможных аварийных состояний.

Запуск системы происходит путем включения сетевого переключателя на передней стороне компъютера и на силовом щите  распределения, где переключатель ВЫБОР ЭКСПЛУАТАЦИИ  (если им щит распределения оснащен) переключится в режим AUT. Данное состояние сигнализировано детектором HL 2 на панели распределительно щита.  Распределитель должен находиться под напряжением, что контролирует кнопка HL 1.

После запуска системы на мониторе появится изображение инициализации с надписью Systйm init. Во время инициализации устанавливаются вводы и выводы, происходит первое измерение, а в случае старта камеры проходит постепенное включение вентиляторов сначала у первой, а затем постепенно и у следующих камер. В случае, если процессор был выключен каким-либо способом в момент сушки, произойдет запуск камеры, а процесс продолжится с момента перерыва.

После запуска системы на монитеое появится ГЛАВНОЕ МЕНЮ, являющееся основной таблицей для управления камерой.

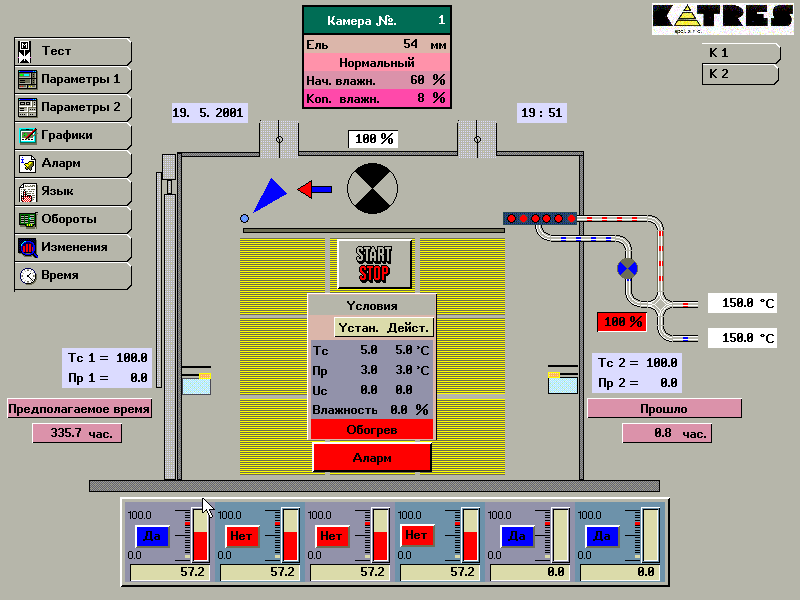

На мониторе графически указана сушильная камера., на правой стороне – переключатели камер K1, K2 и т. д. переключение на следующую камеру проводится перенесением курсора (мыши)  на соответствующую закладку и последующим щелчком левой кнопки мыши. В левой части монитора расположено поле закладок, с помощью которых надписанные функции возможно активировать мышью. В средней части вверху указаны заданные параметры выбранной камеры (вид лесоматериала, толщина лесоматериала, вид сушки, начальная и конечная требуемая степень влажности). В центре изображена управляющая кнопка STOP-START, под которой указаны величины сушильного процесса, главным образом заданные, и действительные величины температуры, прихрометрической разницы, сушильного градиента, влажности лесоматериала и фазы сушильного процесса. В нижней части семиграфической формой изображены величины отдельных зондов, измеряющих влажность дерева. В левой нижней части указана предположительное время сушки, в правой нижней части – время истекшее. На обеих сторонах камеры изображены 2 измерительных балла (точки) для измерения климата в камере. Всегда являются активными те, которые на вступительной стороне воздуха на грани. Направление потока воздуха обозначено стрелкой в промежуточном перекрытии камеры. В случае, если не используется реверсирование моторов вентиляторов, включена лишь одна система измерения температуры и психрометрической разницы температур воздуха в камере.

ГЛАВНОЕ МЕНЮ

Основные понятия

Tс -        Tтемпература сухого термометра, т. е. температура в камере.

Пр -        психрометрическая разница – это разница между температурой Ts и температурой  Tv  влажного термометра т. е. температурой термометров с увлажненным текстилем.

Uс -        Перепад (градиент) сушки, отношение действительной влажности лесоматериала в камере к его равновесной влажности, определенной температурой и влажностью воздуха в камере.

Wpd -        Влажность древесины, согласно которой проводится регулирование процесса

BNV -  Балл насыщения волокн, примерно 27-30 % влажности древесины.


Способ регулирвания

Современная система позволяет проводить три вида сушки и цветовую обработку букового дерева. Эти способы выбираются в поле параметров, о чем будет описано позднее.

Первый – влажностой способ сушки согласно расписания влажности сушки, т. е. сушки только подле влажностных зондов в дереве и высчитанного перепада сушки согласно введенных величин (вид дерева, толщина дерева и выбранный режим сушки).  Компъютер устанавливает величины параметров (Tс a Пр) согласно измеренных величин влажности лесоматериала. Поэтому необходимо, чтобы в дереве был размещен хотя бы один зонд. После усушки лесоматериала до требуемой степени влажности продолжает процесс сушку его окончательной обработкой и охлаждением.

Вторым является временной способ сушки. На основании введенных величин рассчитывается временное расписание сушки. Компъютер устанавливает величины Тс a Пр согласно истекшего времени от начала сушильного процесса вне зависимости от влажности дерева в камере. По истечении срока сушки камера отключится.

Третий способ – ручное управление, при котором обслуживающий персонал установит как величину температуры в камере– Tс, так и величину психрометрической разницы– Пр в камере. Камеру необходимо выключить вручную.


Виды камер

Как будет описано ниже, возможно устаноить регулирование (параметров) для сушильной камеры, комбинированной камеры с пропаркой и  для камеры пропарки дерева.

Сушильная камера используется для сушки лесоматериала, а с помощью увлажнения можно при соблюдении специального расписания проводить цветовую обработку древесины так, что после огрева при постоянном увлажнении (100% влажности воздуха) автоматически удерживается установленная температура пропарки в течение установленного срока. Потом процессор перейдет в нормальный режим сушки.

Комбинированная камера работает также как и сушильная камера, более того, возможно ее использовать как самостоятельную камеру пропарки, где проводится только классическая пропарка древесины.

Камера пропарки предназначена только для пропарки древесины.



Управление, введение величин

Управление программой проводится с помощью мыши, клавиатура используется только для облегченного введение числовых данных. В последующих главах приведем описание основных понятий и объяснение способа управления мышью и введение величин в систему. В каждом изображении на мониторе (кроме SYSTЙM INIT и HLAVNН MENU ) используются 3 основные кнопки.

-  OK         вызовет отражение всех изменений в программу и возврат в таблицу сушки

- Анулировать        изменения не будут акцептированы, будет применена изначальная установка, возврат к таблице сушки

               - Обратно        возврат к предыдущей таблице

В программе использованы следующие элементы, управление которых с помощью мыши будет описано в следующих подглавах № 5…



Кнопка

Кнопки, благодаря 3-D изображению, выглядят как действительные кнопки:



Как только на нее направите курсор мыши, ее форма изменится на символ маленькой руки:



Кнопку можете нажать щелчком мыши на  любую кнопку:



Примечание:
если по сле нажатия кнопки мыши перенесете курсор мыши за площаль изображенной кнопки а потом кнопку мыши отпустите, ничего не произойдет (никакое действие):



Текущая кнопка

По нажатию  текущей кнопки  будет выполнено требуемая действие (напр. закончится проведение определенной аппликации).

  Кнопку можно нажать щелчком мыши по площади кнопки

  . . . невыбранная кнопка


    . . . выбранная кнопка
