лучистая структура ярких источников малого размера, напр. звёзд; наблю­даемые иногда радужные кромки пред­метов из-за неисправленного хрома­тизма хрусталика и пр.), а также на И. о., за возникновение к-рых ответ­ствен весь зрит. аппарат, включая его мозговые отделы. Подавляющая часть

Рис. 1. Кажущееся косое расположение букв — оптич. иллюзия, возникающая из-за влияния фона.

И. о. относится ко второй группе, т. е. их возникновение связано с осо­бенностями обработки зрит. информа­ции на разл. этапах зрит. восприятия. Первым этапом этой обработки счи­тается выделение сигнала из фона, и ошибки восприятия, связанные с ним, можно отнести к И. о. (т. н. оптический обман). На су­ществовании таких И. о. основано применение защитной окраски при

Рис. 2. Неоднозначная классификация зрит. впечатлений; наблюдатель видит либо вазу, либо два силуэта.

маскировке, к-рая как известно, широ­ко распространена также и в животном мире (мимикрия). Со вторым этапом — классификацией зрит. сигналов, свя­заны И. о., в к-рых структурный или сплошной фон приводит к ошибкам выявления фигур или к ошибкам оценки их параметров (яркости, фор­мы, взаимного расположения и пр., рис. 1). И. о., связанные с возможной неоднозначной классификацией зрит. впечатлений, представлены на рис. 2. Наконец, распространены И. о., свя­занные с ошибками на третьем, по­следнем этапе обработки зрит. ин-

215

формации — в оценке хар-к рассмат­риваемых объектов (площади, длины, углов, рис. 3), а также с перспектив­ными искажениями (рис. 4).

При движении или изменении во времени наблюдаемого объекта про­цесс зрит. восприятия усложняется, что в ряде случаев приводит к неадекватному отражению движения объек­тов.

Рис. 3. Примеры ошибок в оценке хар-к объектов; а — иллюзия иррадиации (бе­лый квадрат кажется больше равного ему чёрного); б — стрелы Мюллера—Лиера (от­резки равны, хотя кажутся неравными).

Возникающие в этих условиях И. о. целесообразно выделить в отд. группу динамических И. о., в противо­вес описанным выше, к-рые воспри­нимаются статически. Так, если после долгого наблюдения за движущимся

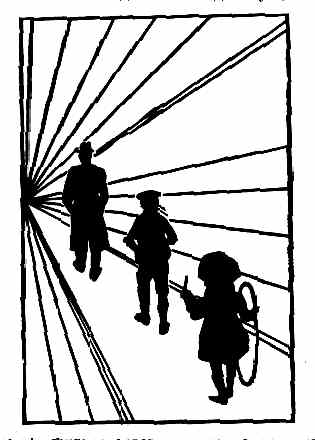

Рис. 4. Фигура девочки, кажущаяся самой маленькой, наибольшая.

предметом внезапно прекратить на­блюдение, то появится иллюзия дви­жения этого предмета в обратном на­правлении (напр., если смотреть про­должит. время на водопад и потом закрыть глаза, то можно «увидеть» струю воды, поднимающуюся вверх,— т. н. «эффект водопада», известный ещё Аристотелю). К этому же классу И. о. можно отнести и появление ощущения цвета при наблюдении модули­рованного во времени светового по­тока белого света, напр. при вра­щении разделённого на чёрные и белые сектора диска (т. н. диск Бенхема). Сюда же нужно отнести И. о., связанные с инерцией зрения, т. е. со св-вом глаза сохранять зрит. впе­чатление ок. 0,1 с. о., связанных с инерцией зрения, слу­жат все виды стробоскопического эф­фекта, а также наблюдение следа от быстро движущегося светящегося источника и пр. На использовании этих И. о. основаны кинематограф и телевидение.

• Оптические иллюзии, пер. с англ., М., 1967; , Иллюзии зрения, 3 изд., М., 1969; Г р е г г Дж., Опыты со зрением в школе и дома, пер. с англ., М., 1970; , Глаз и мозг, [пер. с англ.], М., 1970; П э д х е м Ч., Сондерс Дж., Воспри­ятие света и цвета, [пер. с англ.], М., 1978.

, .

ИММЕРСИОННАЯ СИСТЕМА (от позднелат. immersio — погружение), оптич. система, в к-рой пр-во между предметом и первой линзой заполнено иммерсионной жидкостью. И. с. при­меняются в микроскопах. В кач-ве иммерсионных жидкостей применяют кедровое или минеральное масло (по­казатель преломления n=1,515), вод­ный р-р глицерина (n=1,44), воду (n=1,338), монобромнафталин (n=1,656), вазелиновое масло (n=1,503), йодистый метилен (n=1,741). Оптич. хар-ки иммерсионной жидко­сти (n и дисперсия) входят в расчёт И. с., поэтому И. с. можно применять только с жидкостью, на к-рую система рассчитана, иначе ухудшится кач-во изображения. Применение иммерсии даёт возможность повысить апертуру А объектива, а следовательно, и раз­решающую способность микроскопа. «Сухая» система не может иметь A>1, у масляных И. с. А достигает 1,3, у монобромнафталиновой — 1,6. В И. с. уменьшается рассеяние света и тем самым увеличивается контрастность изображения. И. с. позволяют иссле­довать объекты, находящиеся на раз­ной глубине в иммерсионной жидкости, путём погружения в неё объектива.

• См.  лит.  при  ст.  Микроскоп.

.

ИММЕРСИОННЫЙ МЕТОД, метод оп­ределения показателей преломления n мелких зёрен (крупнее 1—2 мкм) тв. тел под микроскопом. В И. м. исследуемые зёрна погружают в на­несённые на предметное стекло капли разл. жидкостей с известными п. Наблюдая эти препараты, подбира­ют жидкость, наиболее близкую по n к данному в-ву. Для сравнения n тв. в-ва и жидкости пользуются, напр., Бекке методом. м.~0,001; форма и хар-р поверх­ности исследуемого зерна не оказы­вают на неё существ. влияния. В И. м. применяют иммерсионный набор, сос­тоящий из 98 жидкостей с n от 1,408 до 1,780, а также жидкости с и до 2,15 и прозрачные сплавы с и до 2,7.

И. м. используют для установления чистоты соединений, определения тв. фаз в смесях в-в и пр., а также при изучении минералов и горных пород.

• , Рефрактометрические ме­тоды химии, 2 изд., Л., 1974; Татарс­кий В. Б., Кристаллооптика и иммерси­онный метод..., М., 1965; , , Иммерсионный метод минералогических исследований, М., 1970.

.

ИМПЕДАНС АКУСТИЧЕСКИЙ (англ. impedance, от лат. impedio — препят­ствую), комплексное сопротивление, представляющее собой отношение ком­плексных амплитуд звукового давления к объёмной колебат. скорости (послед­няя равна произведению усреднённой по площади колебательной скорости ч-ц среды на площадь, для к-рой опре­деляется И. а.). Вводится при рассмот­рении колебаний акустич. систем (из­лучателей и приёмников звука и т, п.). Комплексное выражение И. а. имеет вид:

Za=ReZa+iImZa.

Действительная часть И. a. ReZa (т. н. активное акустич. сопротивле­ние) связана с диссипацией энергии в самой системе и с затратами энергии на излучение звука; мнимая часть И. а. ImZa (реактивное акустич. сопротив­ление) обусловлена реакцией сил инер­ции (масс) или сил упругости. Ре­активное сопротивление в соответствии с этим бывает инерционное или упру­гое.

Акустич. сопротивление в СИ из­меряется в ед. Па с/м3 (в литературе эта ед. иногда наз. «акустический Ом»). В излучающих системах от И. а. зависят мощность излучения, кпд и др.; для приёмников звука И. а. определяет условия согласова­ния со средой.

Наряду с И. a. Za пользуются также понятием удельного И. a. za и механич. импеданса ZM, к-рые свя­заны между собой и с Za зависимостью: ZM=Sza=S2Za, где S — рассматри­ваемая площадь в акустич. системе. а. выражается отноше­нием звук. давления к колебат. ско­рости в данной точке. Для плоской волны удельный И. а. равен волновому сопротивлению среды. Механич. им­педанс (и соотв. механическое активное и реактивное сопротивления) опреде­ляется отношением силы, с к-рой система действует на среду, к колебат. скорости ч-ц. Единица механич. со­противления в СИ — Н•с/м, в системе СГС — дин•с/см (иногда наз. «механи­ческий Ом»).
