Клеммник контроллера CLIMATIX II | Определение входа / выхода | Обозначение на гидравл. схеме | Спецификация |
M, B1 | Датчик температуры котла | B2 | составная часть котла |
M, B2 | Датчик темпер. разгона ОК1 | B1 | накладной, тип: SIEMENS QAD 36/101 (NTC 10 kΩ) |
M, B3 | Датчик темпер. входной воды | B7 | составная часть котла |
M, X1 | Датчик температ. дым. газов | B8 | составная часть котла (тип REGMET MA43PA-210) |
M, X2 | Датчик наружн. температуры | B9 | тип SIEMENS QAC 34/101 (NTC 1 kΩ) |
M, X3 | Датчик температуры ГВ | B3 | тип SIEMENS QAZ 36.522/109 (NTC 10 kΩ) |
M, X4 | Датчик темпер. разгона ОК2 | B12 | накладной, тип SIEMENS QAD 36/101 (NTC 10 kΩ) |
M, X5 | Клапан ОК2 | Y5 | см. Клапан ОК1 |
M, X6 | Вентилятор котла | составная часть котла | |
M, X7 | Клапан ОК1 | Y1 | до 15 кВт: SIEMENS DN20, kv=4,0, SXP45.20-4/DC до 25 кВт: SIEMENS DN25, kv=6,3, SXP45.25-6,3/DC до 50 кВт: SIEMENS DN32, kv=16, VXP45.32-16 + привод SSC61 до 100 кВт: SIEMENS DN40, kv=25, VXP45.40-25 + привод SSC61 |
M, X8 | Клапан входной воды | Y7 | см. Клапан ОК1 |
M, D1 | Внешний вход | ||
M, D2 | Термостат розжига | составная часть котла | |
M, DU1 | Термостат ОК1 | H1 | тип SIEMENS REV24DC или REV24RFDC/SET (электронный) |
M, DU2 | Термостат ОК2 | H3 | тип SIEMENS REV24DC или REV24RFDC/SET (электронный) |
A+, B - (RS485) | Кислородный сенсор | составная часть котла (typ SST O2S-FR-T2-18C-103) | |
CE+, CE - (PB) | Агрегаты | A6, A7 | тип SIEMENS POL 822.70 |
Q1 | Насос ОК1 | Q2 | по выбору заказчика |
Q2 | Насос ОК2 | Q6 | по выбору заказчика |
Q3 | Насос ГВ | Q3 | по выбору заказчика |
Q4 | Клапан розжига | составная часть котла (в разработке) | |
Q5 | Золоудалитель | по выбору заказчика | |
Q6 | Насос котла | Q1 | по выбору заказчика |
Q7 | Дымосос | составная часть котла BENEKOV R, S (или по выбору заказчика) | |
Q8 | Розжиг | составная часть котла BENEKOV R (или по выбору заказчика) | |
DO1 (triac) | Питатель 1 | составная часть котла | |
DO2 (triac) | Питатель 2 | составная часть котла BENEKOV R, S | |
DN, DL1 | Крышка бункера | составная часть котла BENEKOV R (или по выбору заказчика) | |
DN, DL2 | Аварийный термостат (STB) | составная часть котла |
ПОДКЛЮЧЕНИЕ СКАЯ СХЕМА КАСКАДНОГО ПОДКЛЮЧЕНИЯ КОТЛОВ К ОТОПИТЕЛЬНОЙ СИСТЕМЕ С КОНТРОЛЛЕРОМ Siemens Climatix II
Описание арматуры см. предыдущие схемы
У котла 1 (главный котел) на клеммнике вместо датчика B3 подключен датчик каскада B10!

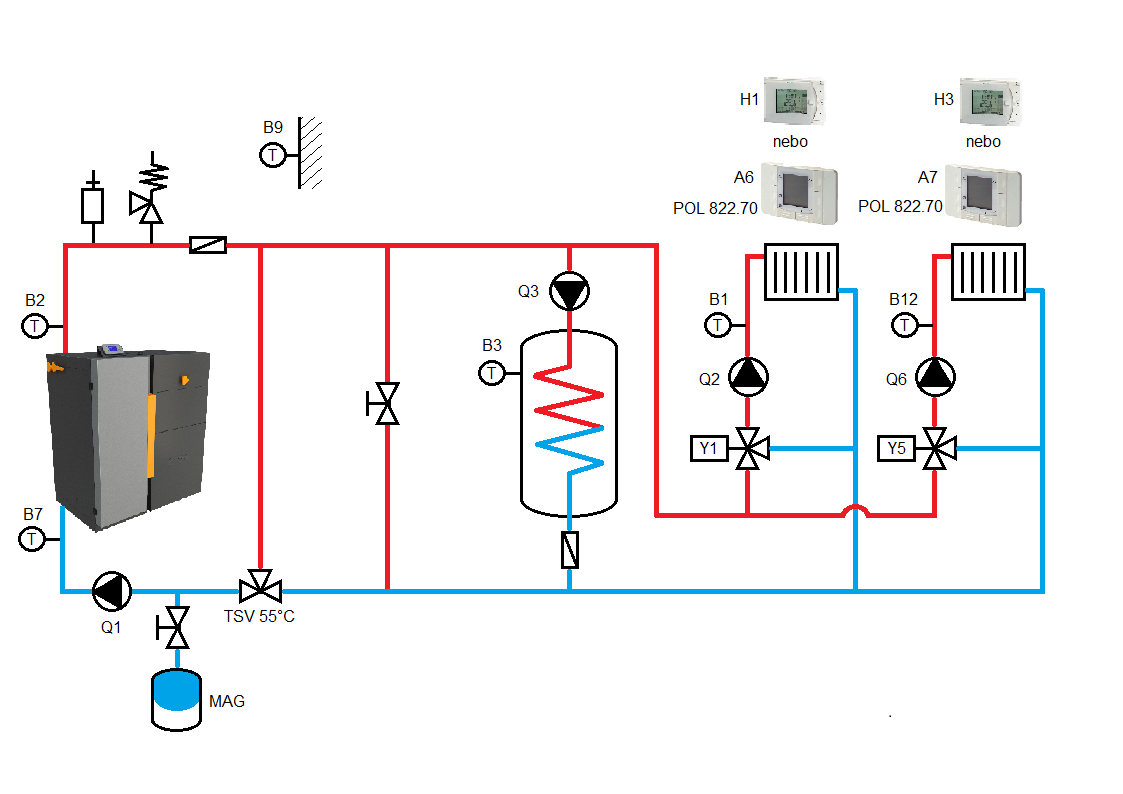

ПОДКЛЮЧЕНИЕ №12 – ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА К ОТОПИТЕЛЬНОЙ СИСТЕМЕ С КОНТРОЛЛЕРОМ Siemens Climatix Premium И ТЕРМОСТАТИЧЕСКИМ СМЕСИТЕЛЬНЫМ КЛАПАНОМ НА ВХОДНОЙ ВОДЕ
Клеммник контролера CLIMATIX MINI | Определение входа/выхода | Обозначение на гидравл. схеме | Спецификация |
M, B1 | Датчик температуры котла | B2 | составная часть котла |
M, B2 | Датчик темп. разгона ОК1 | B1 | накладной, тип: SIEMENS QAD 36/101 (NTC 10 kΩ) |
M, B3 | Датчик темп. входн. воды | B7 | составная часть котла |
M, X1 | Датчик темп. дым. газов | B8 | составная часть котла |
M, X2 | Наружный датчик температ. | B9 | тип: SIEMENS QAC 34/101 (NTC 1 kΩ) |
M, X3 | Вентилятор котла | составная часть котла | |
M, X4 | Клапан ОК1 | Y1 | до 15 kW: SIEMENS DN20, kv=4,0, SXP45.20-4/DC до 25 kW: SIEMENS DN25, kv=6,3, SXP45.25-6,3/DC до 50 kW: SIEMENS DN32, kv=16, VXP45.32-16 + привод SSC61 до 100 kW: SIEMENS DN40, kv=25, VXP45.40-25 + привод SSC61 |
M, X5 | Клапан ОК2 | Y5 | см. Клапан ОК1 |
M, X6 | Датчик температуры ГВ | B3 | тип: SIEMENS QAZ 36.522/109 (NTC 10 kΩ) |
M, X7 | Датчик темп. разгона ОК2 | B12 | накладной, тип: SIEMENS QAD 36/101 (NTC 10 kΩ) |
M, X8 | Термостат розжига | составная часть котла | |
M, D1 | Термостат зоны ОК1 | H1 | тип: SIEMENS REV24DC или REV24RFDC/SET (электронный) |
M, D2 | Термостат зоны ОК2 или Внешний вход ON/OFF | H3 | тип: SIEMENS REV24DC или REV24RFDC/SET (электронный) |
CE+, CE - (PB) | Комнатные приборы | A6, A7 | тип: SIEMENS POL 822.70 |
Q1 | Насос ГВ | Q3 | по выбору заказчика |
Q3 | Насос ОК2 | Q6 | по выбору заказчика |
Q4 | Насос ОК1 | Q2 | по выбору заказчика |
Q5 | Золоудалитель очистка | дополнительное оборудование по выбору заказчика | |
Q6 | Насос котла | Q1 | по выбору заказчика |
DO1 (triac) | Дополнительный источник 230VAC/0,5A | ||
DO2 (triac) | Питатель 1 | составная часть котла | |
DN, DL1 | Аварийный термостат (STB) | составная часть котла | |
Клапан вход. воды, термостатический | дo 25 kW: термост. клапан TVS3B, 55°C, DN25 дo 50 kW: термостат. клапан TVS5B, 55°C, DN32 дo 100 kW: термостат. клапан TVS6B, 55°C, DN40 | ||
A+, B - (RS485) | Кислородный сенсор | дополнительное оборудование по выбору заказчика (тип SST O2S-FR-T2-18C-103) |

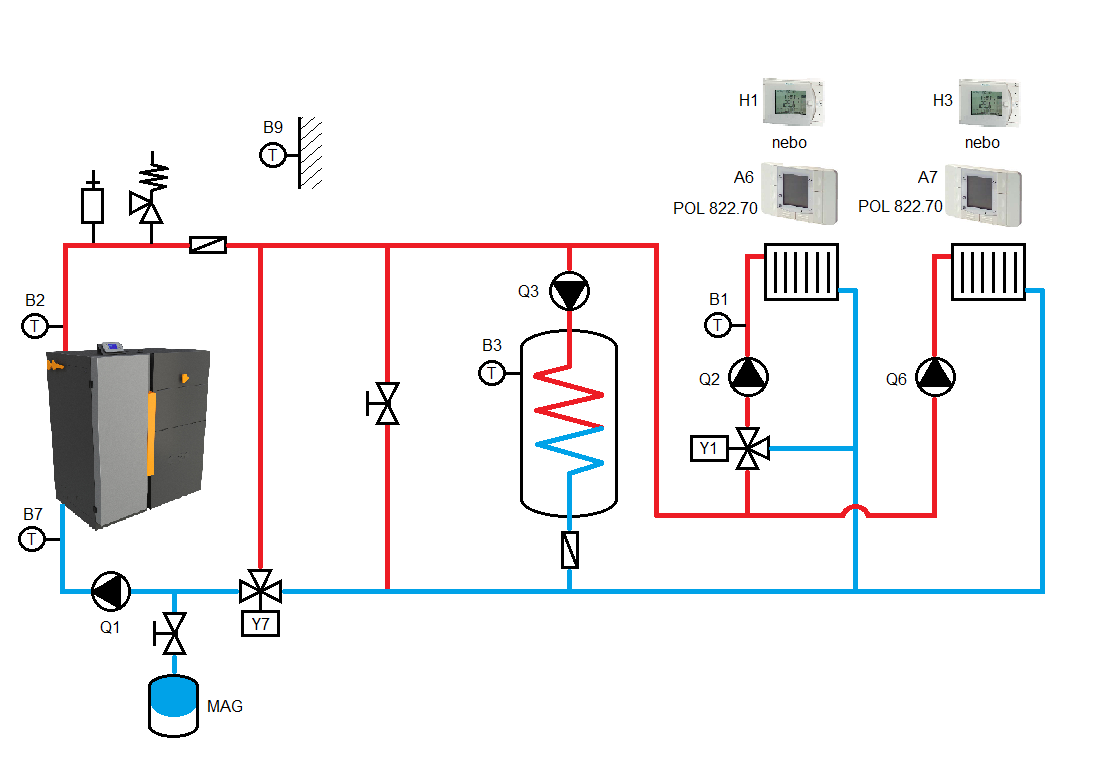

ПОДКЛЮЧЕНИЕ №13 – ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА К ОТОПИТЕЛЬНОЙ СИСТЕМЕ С КОНТРОЛЛЕРОМ Siemens Climatix Premium И СМЕСИТЕЛЬНЫМ КЛАПАНОМ НА ВХОДНОЙ ВОДЕ
Клеммник контроллера CLIMATIX MINI | Определение входа/выхода | Обозначение в гидравл. схеме | Спецификация |
M, B1 | Датчик темп. котла | B2 | составная часть котла |
M, B2 | Датчик темп. разгона ОК1 | B1 | накладной, тип: SIEMENS QAD 36/101 (NTC 10 kΩ) |
M, B3 | Датчик темп. входн. воды | B7 | составная часть котла |
M, X1 | Датчик темп. дымовых газов | B8 | составная часть котла |
M, X2 | Датчик темп. наружный | B9 | тип: SIEMENS QAC 34/101 (NTC 1 kΩ) |
M, X3 | Вентилятор котла | составная часть котла | |
M, X4 | Клапан ОК1 | Y1 | дo 15 kW: SIEMENS DN20, kv=4,0, SXP45.20-4/DC дo 25 kW: SIEMENS DN25, kv=6,3, SXP45.25-6,3/DC дo 50 kW: SIEMENS DN32, kv=16, VXP45.32-16 + привод SSC61 дo 100 kW: SIEMENS DN40, kv=25, VXP45.40-25 + привод SSC61 |
M, X5 | Клапан вх. воды | Y7 | См. Клапан ОК1 |
M, X6 | Датчик темп. ГВ | B3 | тип: SIEMENS QAZ 36.522/109 (NTC 10 kΩ) |
M, X7 | |||
M, X8 | Термостат розжига | составная часть котла | |
M, D1 | Термостат зоны ОК1 | H1 | тип: SIEMENS REV24DC nebo REV24RFDC/SET (электронный) |
M, D2 | Tермостат зоны ОК2 или Внешний вход ON/OFF | H3 | тип: SIEMENS REV24DC nebo REV24RFDC/SET (электронный) |
CE+, CE - (PB) | Комнатные приборы | A6, A7 | тип: SIEMENS POL 822.70 |
Q1 | Насос ГВ | Q3 | по выбору заказчика |
Q3 | Насос ОК2 | Q6 | по выбору заказчика |
Q4 | Насос ОК1 | Q2 | по выбору заказчика |
Q5 | Золоудалитель, очистка | дополнительное оборудование по выбору заказчика | |
Q6 | Насос котла | Q1 | по выбору заказчика |
DO1 (triac) | Дополнительный источник 230VAC/0,5A | ||
DO2 (triac) | Питатель 1 | составная часть котла | |
DN, DL1 | Аварийный термостат (STB) | составная часть котла | |
A+, B - (RS485) | Kислородный сенсор | дополнительное оборудование по выбору заказчика (тип SST O2S-FR-T2-18C-103) |
Подключение №14 – гидравлическая схема подключения котла к системе отопления с контроллером Siemens Climatix Premium и 4-х ходовым смесительным клапаном
|
