Технические условия по установке твердотопливных автоматических котлов и котлов на биотопливо BENEKOV (стр. 7 )

1 смесительный + 1 насосный отоп. контур + ГВ

Рекомендуется для котлов:  BENEKOV C16, C26, C51  серия PREMIUM

  BENEKOV C16 P, C26 P, C51 P серия PREMIUM

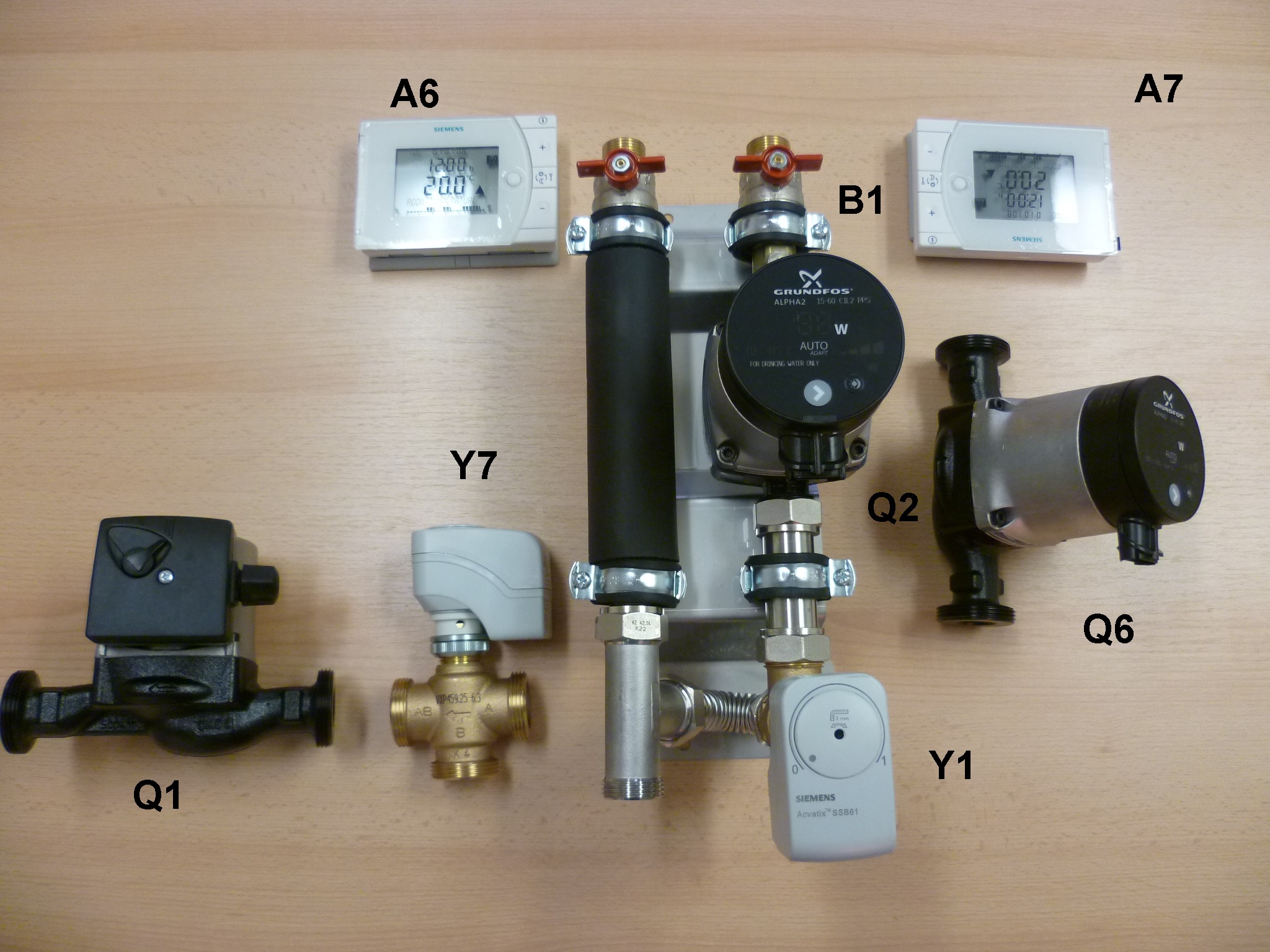

В пакет входит:

Oбозначение на схеме	Наименование	Код заказа для котлов мощностью 20-25 kW	Код заказа для котлов мощностью 50 kW
A6, A7	Комнатный прибор POL 822.70	2шт.  51195	2шт.  51195
Q1	Насос котла Grundfos ALPHA2L 25-40  Насос котла Grundfos ALPHA2L 25-60  Насос котла Grundfos ALPHA 2 32-60	1шт.  79531	1шт.  79865

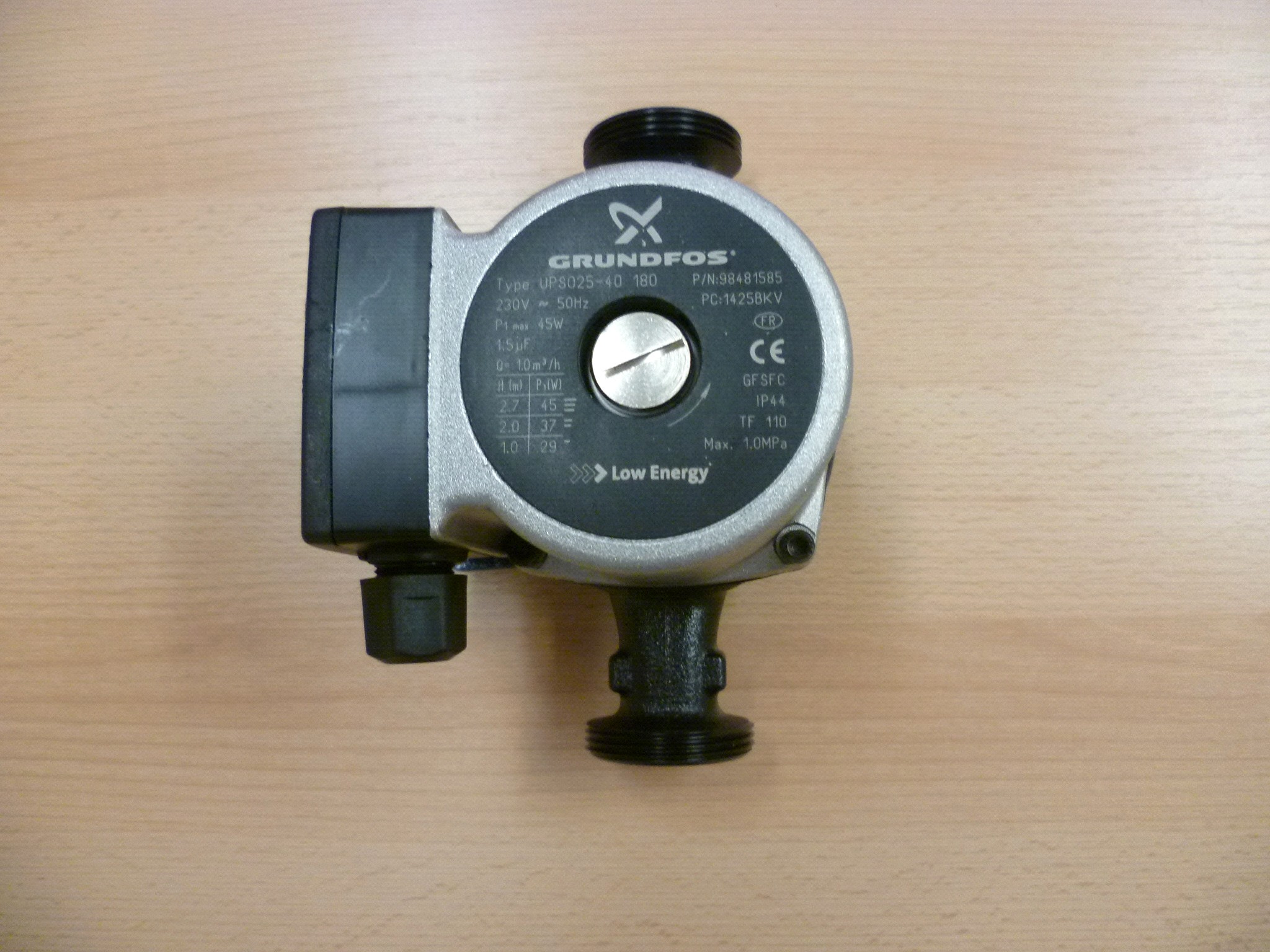

Q3	Насос котла Grundfos ALPHA2L 25-40	1шт.  79531	1шт.  79531
Q2 +Y1	Смесит. узел SUG 4/SSB61: Фиксатор Обратный клапан Шаровой клапан (2) DN 20 Насос GRUNDFOS ALPHA2 15-60 Регулир. смесит. клапан DN 20 SIEMENS с приводом  SSB61, 24 VAC/DC, управл. 0-10 VDC, 75 s	1шт.  79752	1шт.  79752
Q6	Насосo ОК Grundfos ALPHA 2 25-60	1шт.  79516	1шт.  79516

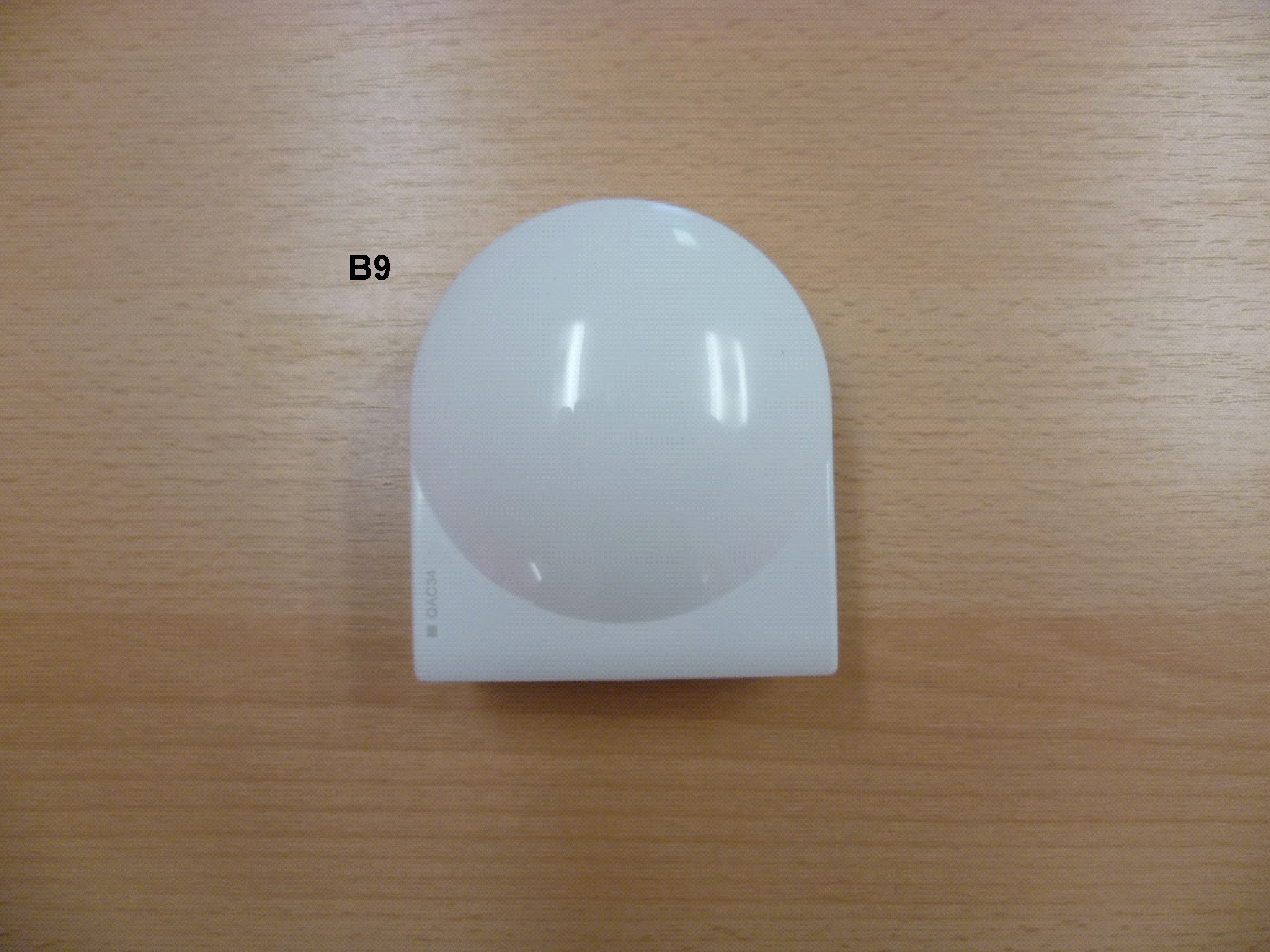

B9	Наружный датчик QAC 34/101 (NTC 1kЩ)	1шт.  51118	1шт.  51118
B1,B12	Датчик QAZ 36.522/109 (NT 10kЩ)	2шт.  55133	2шт.  55133
Y7	3-х ходовой рег. клапан DN 25 SXP45.25-6,3/DC 3-х ходовой рег. клапан DN 32 VXP45.32-16 + привод SSC61	1шт. 51184	1шт.  79598 1шт.  51181

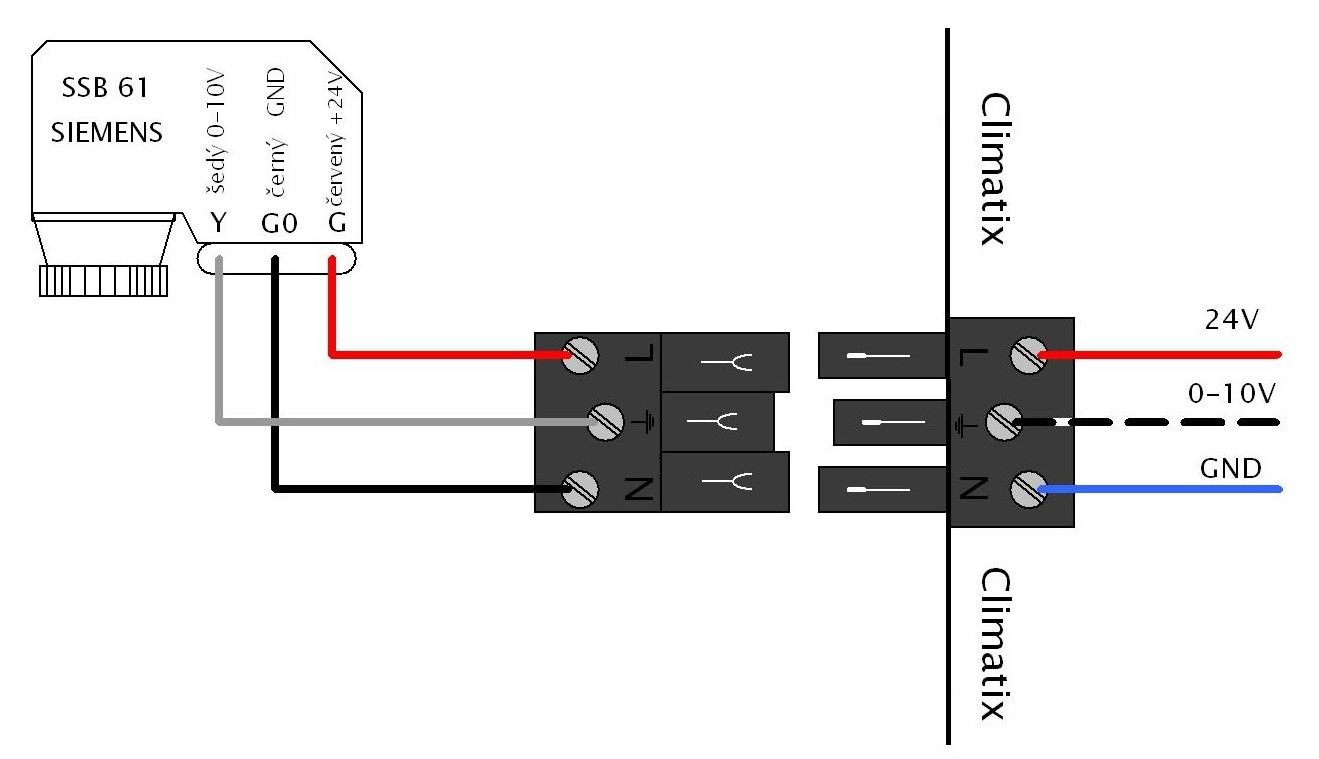

Подключение привода Siemens SSB 61 a SSC 61: 24 VAC/DC, сигнал управл.0-10 VDC

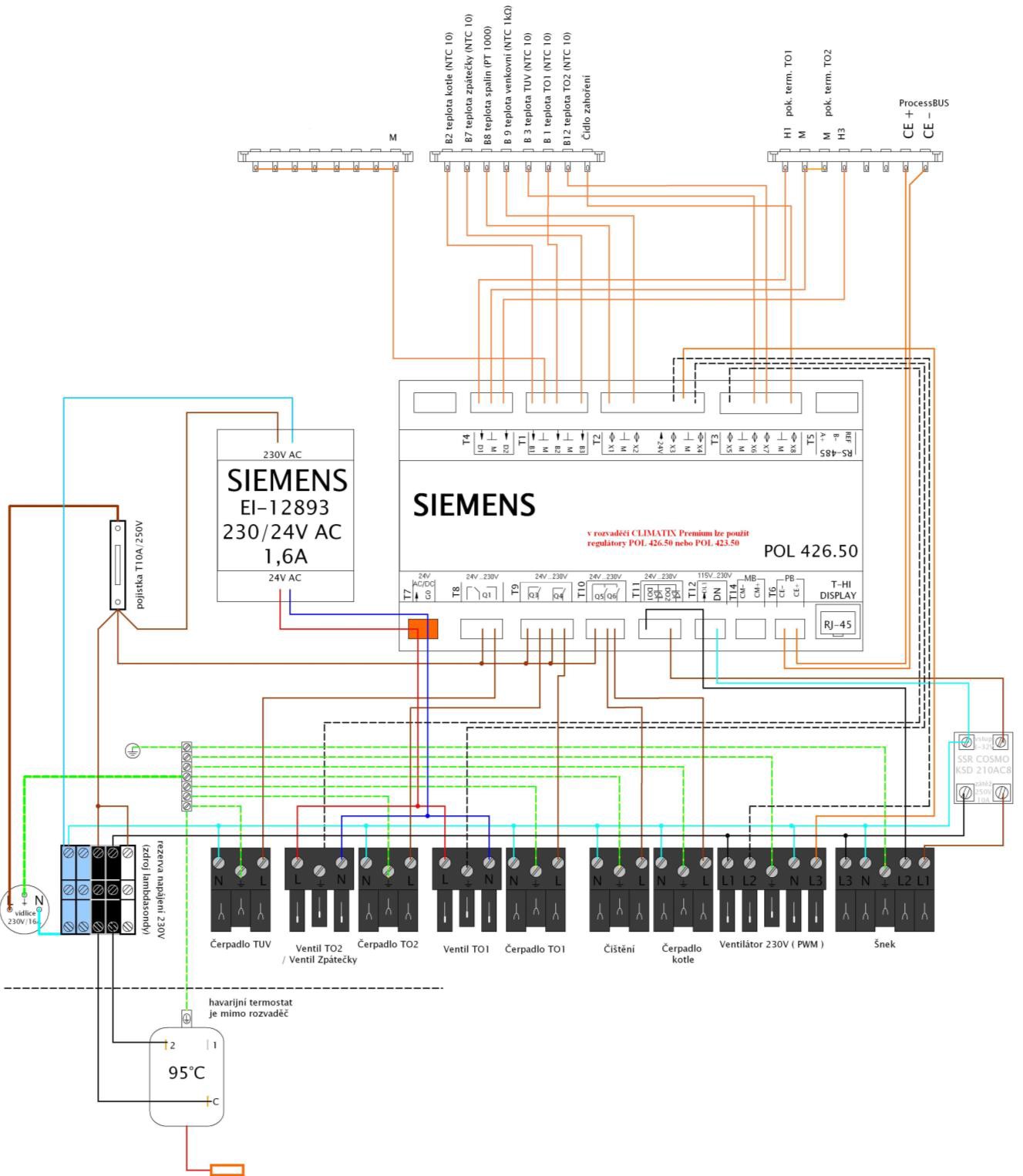

Электросхема подключения контроллера Siemens Premium:

7.3  пакет гидравлики для подключения № 14 котлов BENEKOV

С контроллером Siemens Climatix Premium для 1 смесит. отопит. контура + ГВ

Рекомендуется для автоматических котлов:  BENEKOV C16, C26, C51  серия PREMIUM

  BENEKOV C16 P, C26 P, C51 P серия PREMIUM

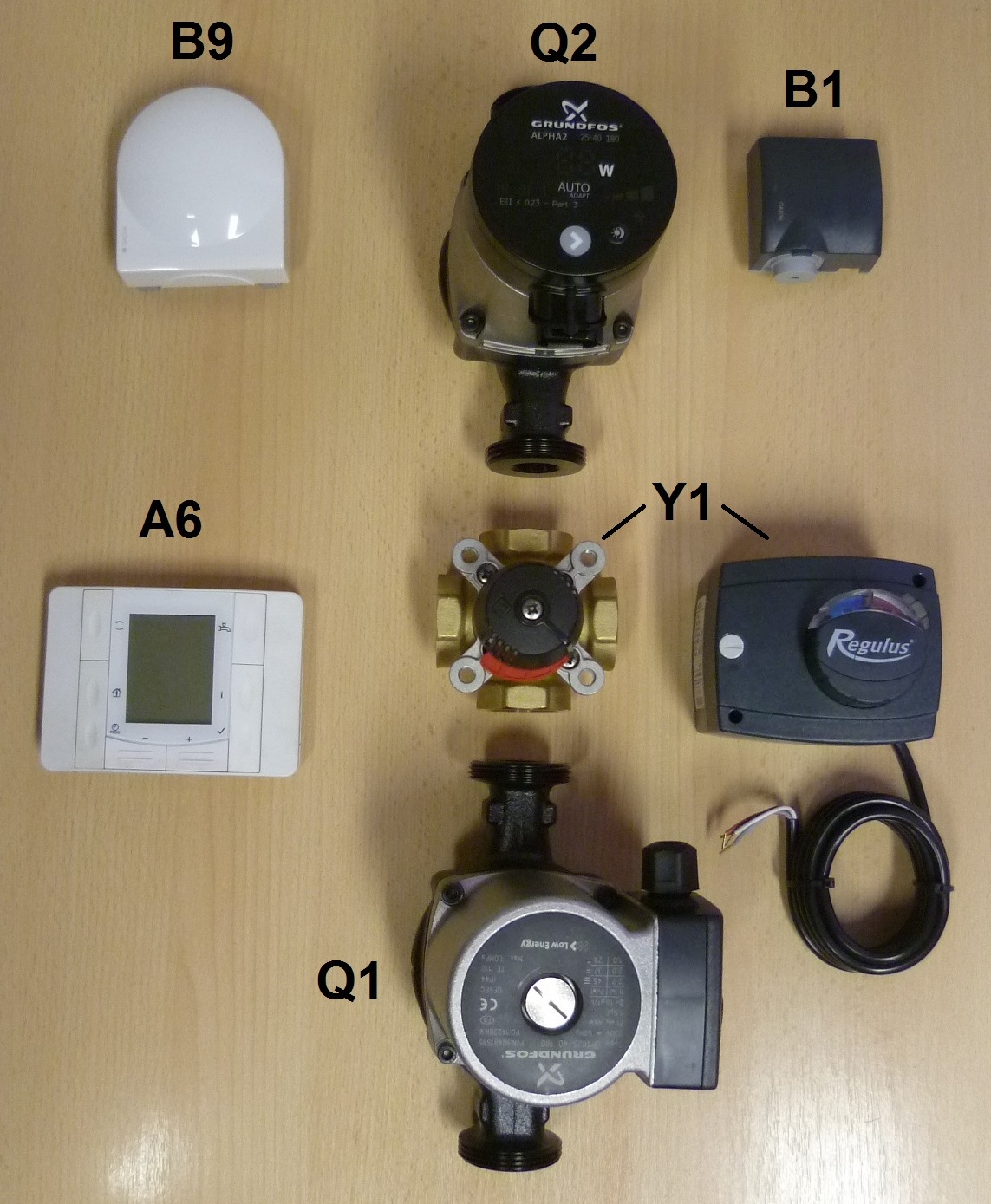

В пакет входит:

Oбозначение на схеме	Наименование	Код заказа для котлов мощностью 20-25 kW	Код заказа для котлов мощностью 50 kW
A6	Комнатный прибор POL 822.70	1шт.  51195	1шт.  51195
Q1	Насос котла Grundfos ALPHA2L 25-40  Насос котла Grundfos ALPHA2L 25-60  Насос котла Grundfos ALPHA 2 32-60	1шт.  79531	1шт.  79865

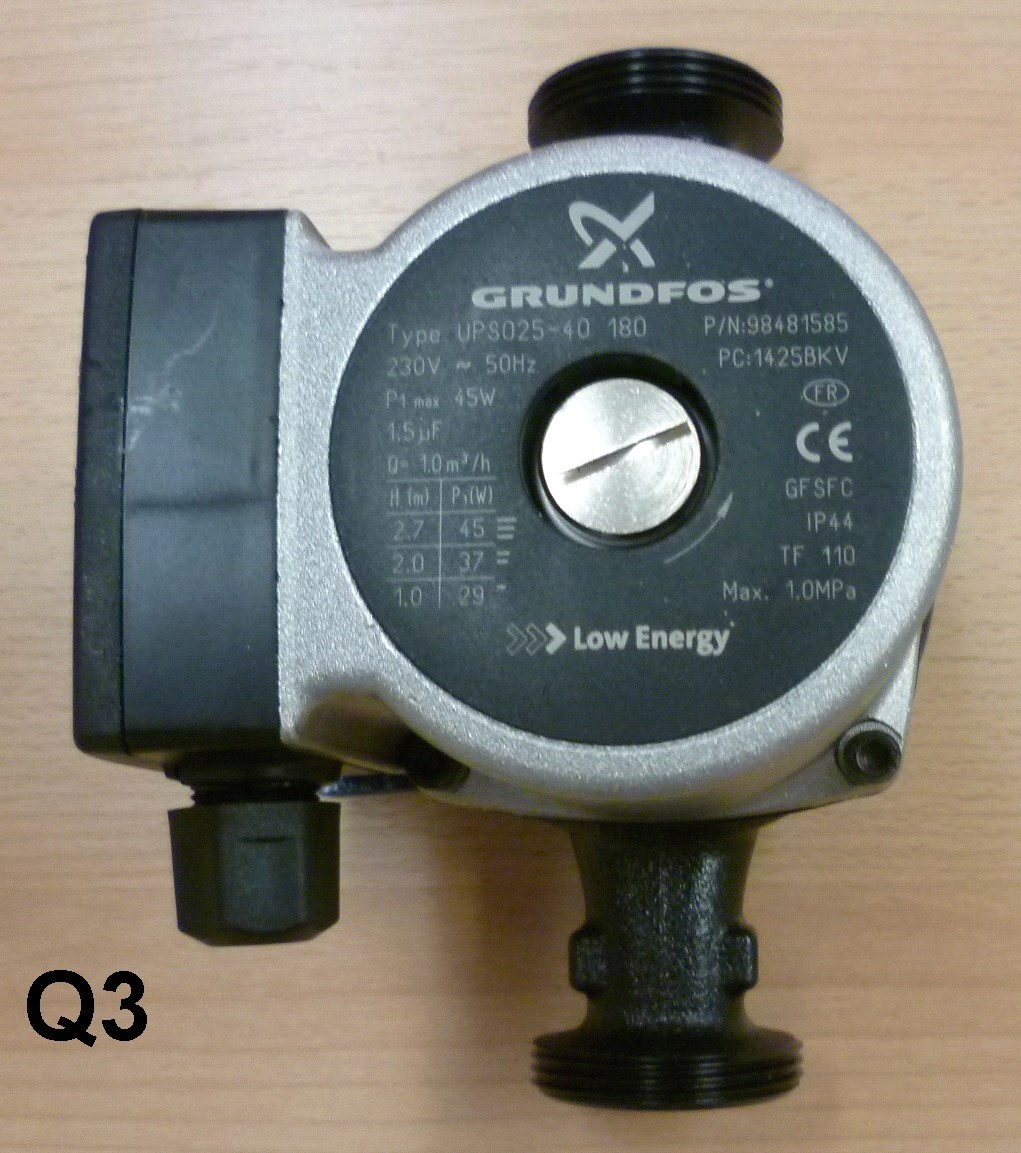

Q3	Насос котла Grundfos ALPHA2L 25-40	1шт.  79531	1шт.  79531
Q2	Насос отоп. контура ALPHA 2 25-40 Насос отоп. контура ALPHA 2 25-60 Насос отоп. контура ALPHA 2 32-60	1шт.  79513	1шт.  79865
Y1	4-х ходовой смесит. клапан DN 25, LK841 4-х ходовой смесит. клапан DN 32, LK841  Привод PROMIX AVC10Y, 24 VAC/DC, 0-10 VDC	1шт.  79601 1шт.  79762	1шт.  79602 1шт.  79762
B1	Накладной датчик QAD 36/101  (NTC 10 kЩ)	1шт.  51105	1шт.  51105
B3	Датчик QAZ 36.522/109 (NTC 10 kЩ)	1шт.  55133	1шт.  55133
B9	Наружный датчик QAC 34/101 (NTC 1 kЩ)	1шт.  51118	1шт.  51118

Подключение приводов PROMIX AVC10Y и AVC05Y:

(приводы отличаются только крутящим моментом 10Nm или 5Nm)

Примечание:

В конфигурации контроллера необходимо настроить „Регулирование входной воды – Влияние потребителя“ Коннектор привода Y1 подключить к распределительному щиту контроллера в ОК1

Вращение сервопривода управляется переключателем (switch) „ 4“

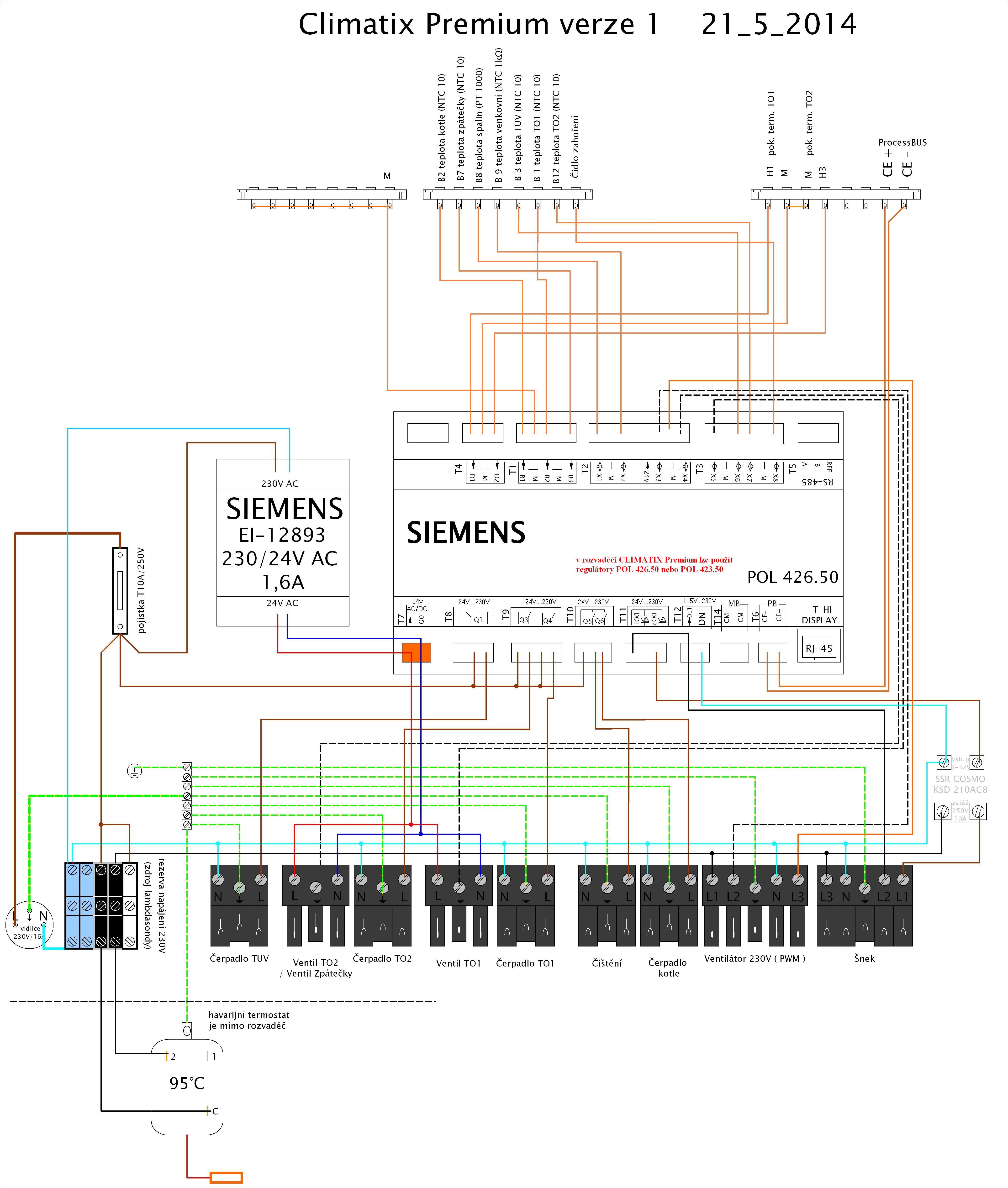

Электросхема подключения контроллера Siemens Premium:





BENEKOVterm s. r.o.

ЧР  - 793 12 г. Горни Бенешов

Teл.: [phone], Факс :[phone]

E-mail: *****@***com, www.

        Версия: 2016/05
