Технические условия по установке твердотопливных автоматических котлов и котлов на биотопливо BENEKOV (стр. 6 )

Клеммник регулятора CLIMATIX MINI	Определение входа/выхода	Обозначение в гидравл. схеме	Спецификация
M, B1	Датчик темп. котла	B2	составная часть котла
M, B2	Датчик темп. разгона ОК1	B1	накладной, тип: SIEMENS QAD 36/101 (NTC 10 kΩ)
M, B3	Датчик темп. входн. воды	B7	составная часть котла
M, X1	Датчик темп. дым. газов	B8	составная часть котла
M, X2	Датчик темп. наружный	B9	тип: SIEMENS QAC 34/101 (NTC 1 kΩ)
M, X3	Вентилятор котла	составная часть котла
M, X4	Клапан ОК1	Y1	дo 25 kW: 4-х ходовой клапанl DN25 + привод с управлением   0-10V DC/24V AC/DC дo 50 kW: 4-х ходовой клапан DN32 + привод с управлением   0-10V DC/24V AC/DC
M, X5
M, X6	Датчик темп. ГВ	B3	тип: SIEMENS QAZ 36.522/109 (NTC 10 kΩ)
M, X7
M, X8	Tермостат розжига	составная часть котла
M, D1	Teрмостат зоны ОК1	H1	тип: SIEMENS REV24DC nebo REV24RFDC/SET (электронный)
M, D2	Внешний вход ON/OFF
CE+, CE - (PB)	Комнатный прибор	A6	тип: SIEMENS POL 822.70
Q1	Насос ГВ	Q3	по выбору заказчика
Q3
Q4	Насос ОК1	Q2	по выбору заказчика
Q5	Золоудалитель очистка	дополнительное оборудование по выбору заказчика
Q6	Насос котла	Q1	по выбору заказчика
DO1 (triac)	Дополнительный источникj 230VAC/0,5A
DO2 (triac)	Питатель 1	составная часть котла
DN, DL1	Аварийный термостат (STB)	составная часть котла
A+, B - (RS485)	Кислородный сенсор	дополнительное оборудование по выбору заказчика (тип SST O2S-FR-T2-18C-103)

6. РЕКОМЕНДУЕМАЯ АРМАТУРА ОБВЯЗКИ ДЛЯ ГИДРАВЛИЧЕСКИХ ПОДКЛЮЧЕНИЙ С КОНТРОЛЛЕРОМ SIEMENS CLIMATIX

Рекомендуемая арматура для контроллеров Siemens Climatix 2 и Climatix Premium
Тип арматуры	Код для заказа
Подключения №№  9, 10, 11, 12, 13, 14
Защитн. компл. с изол., манометр 0-4 бар, клапан для сброса воздуха, защитный клапан 2 бара	79988
Датчики
Арматура B1, B12 – накладной датчик QAD 36/101 ( NTC 10 kЩ )	51105
Арматура B3, B4, B41, B10 - датчик QAZ 36.522/109 ( NTC 10 kЩ )	55133
Арматура B9 -  наружный датчик QAC 34/101 ( NTC 1 kЩ )	51118
Арматура Y1, Y5, Y7 – 3-х и 4-х ход. регулир. смес. клапаны, в зависимости от мощности котла
Для котла мощностью до 15 kW, DN 20, kv= 4,0, SXP45.20-4/DC	51100
Для котла мощностью до 25 kW, DN 25, kv= 6,3, SXP45.25-6,3/DC	51184
Для котла мощностью до 50 kW, DN 32, kv= 16, VXP45.32-16+привод SSC61	79598+51181
Для котла мощностью до 100kW, DN 40, kv= 25, VXP45.40-25+привод SSC61	79599+51181
Для котла мощностью до 25 kW, DN 25, 4-х ходовой смесит. клапан, LK841	79601
Для котла мощностью до 50 kW, DN 32, 4-х ходовой смесит. клапан, LK841	79602
Привод IVAR. PROMIX AVC10Y, 0-10VDC,24VAC/DC для 4-х ходового смесительного клапана	79762
Aрматура Y7 – 3-х ходовые термост. клапан, в зависимости от мощности котла
Для котла мощностью до 25 kW TSV3B, 55°C, DN 25, контроллер Climatix Premium	79508
Для котла мощностью до 50 kW TSV5B, 55°C, DN 32 контроллер Climatix Premium	79510
Koмпактный смесит. узел для регулировки отопительного контура
Смесительный узел SUG4/SSB61	79752
Разделитель отопительных контуров
Разделитель отопительных контуров для 2 смесит. узлов SUG, ROZS-2SUG	79754
Разделитель отопительных контуров для 3 смесит. узлов SUG, ROZS-3SUG	79755
Расширительный модуль  POL 638.70 для 4 смесит. отопительных контуров
Распределитель расширительного модуля для Climatix	1120442800
Комнатные термостаты и приборы
Арматуры H, H3 – комнатный термостат REV24DC	51109
Арматура H1, H3 – электронный комнатный термостат REV24RFDC/SET	51110
Арматура A6, A7 – комнатный прибор POL 822.70	51195
Насосы
Арматура Q1 – насос перв. контура Grundfos APLHA  2L 25-40 ( до 25 kW )	79531
Арматура  Q1 – насос перв. контура Grundfos APLHA  2L 25-60 ( дo 40 kW )	79997
Арматура Q1,Q2,Q6 - насос Grundfos ALPHA 2 32-60 (дo 50 kW)	79865
Арматура  Q1,Q2,Q6 - насос Grundfos Magna1 32-80 (дo 100 kW)	79753
Арматура  Q3 – насос ГВ Grundfos ALPHA 2L 25-40	79531
Арматура Q2,Q6 – насосы отоп. контуров Grundfos ALPHA2 25-40 (25 kW)	79513
Арматура Q2,Q6 - насосы отоп. контуров Grundfos ALPHA2 25-60 (40 kW)	79516
Гидравлический выравниватель динамического давления – HVDT
HVDT дo 50 kW	2000112
HVDT дo 100 kW	2000096
HVDT дo 250 kW	2000114

7. выбор гидравлического подключения с применением рекомендуемой арматуры обвязки  Приведенные фото имеют исключительно иллюстративный характер!

7.1  пакет гидравлики для подключения № 12 котлов BENEKOV

С контроллером Siemens Climatix Premium для 2 смесительных отопительных контуров + ГВ

Рекомендуется для автоматических котлов:  BENEKOV C16, C26, C51  серия PREMIUM

  BENEKOV C16 P, C26 P, C51 P серия PREMIUM



В пакет входит:

Обозначение на схеме	Наименование	Код заказа для котлов мощностью 20-25 kW	Objednбvacн kуdy pro vэkon kotle 50 kW
A6, A7	Комнатный прибор POL 822.70	2шт.  51195	2шт.  51195

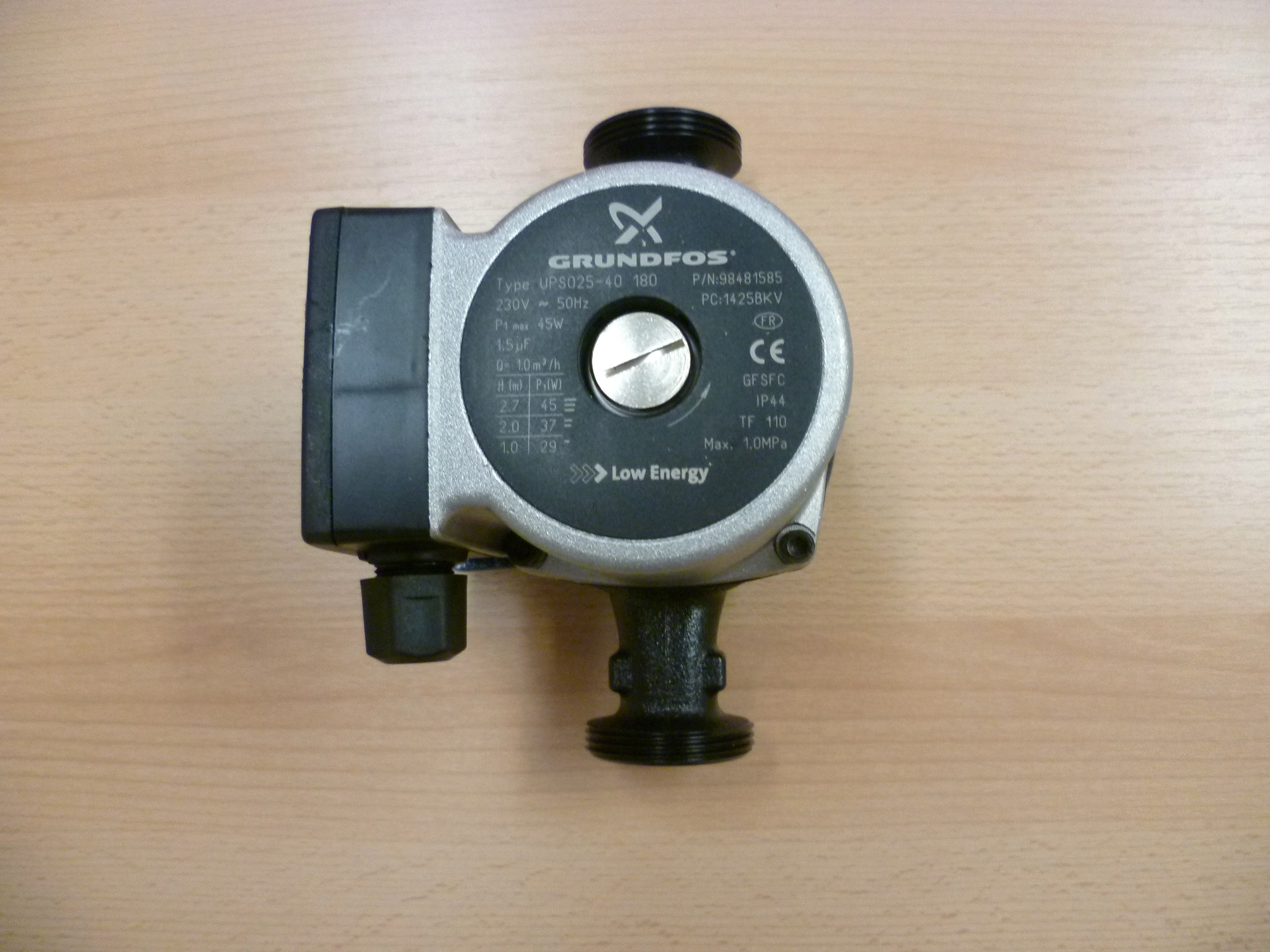

Q1	Насос котла Grundfos ALPHA2L 25-40  Насос котла Grundfos ALPHA2L 25-60  Насос котла Grundfos ALPHA 2 32-60	1шт.  79531	1шт.  79865
Q3	Насос ГВ Grundfos ALPHA2L 25-40	1шт.  79531	1шт.  79531
Q2 +Y1 Q6 + Y6	Смесит. узел SUG 4/SSB61: Фиксатор Обратный клапан Шаровой клапан (2) DN 20 Насос GRUNDFOS ALPHA2 15-60 Регулир. смесит. клапан DN 20 SIEMENS с приводом  SSB61, 24 VAC/DC, управл. 0-10 VDC, 75 s,	2шт.  79752	2шт.  79752

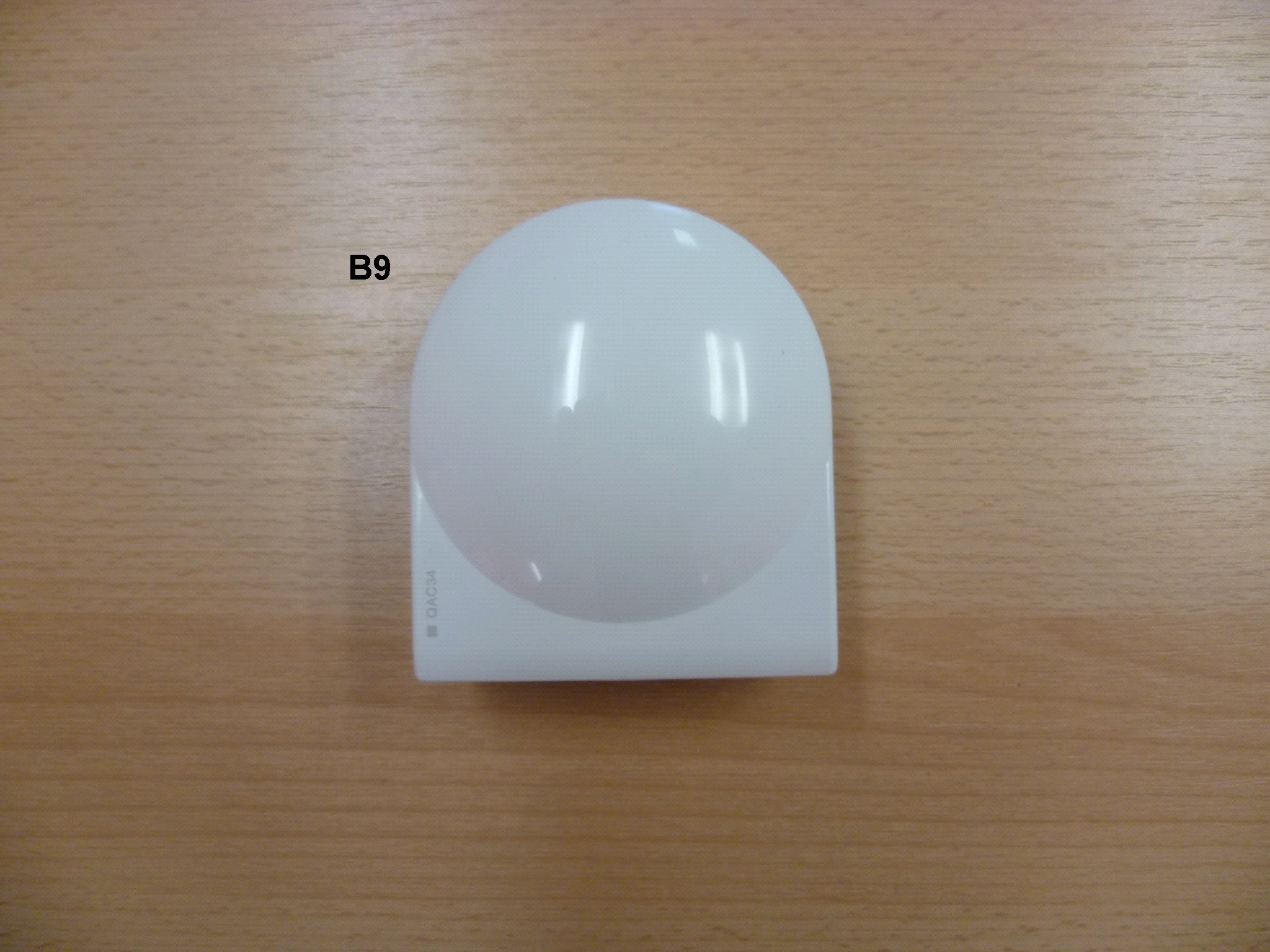

B9	Наружный датчик QAC 34/101 (NTC 1kЩ)	1шт.  51118	1шт.  51118
B1,B12,B3	Датчик QAZ 36.522/109 (NTC 10kЩ)	3шт.  55133	3шт.  55133
TSV 55°C	3-х ходовой термостат. клапан DN 25 3-х ходовой термостат. клапан DN 32	1шт.  79508	1шт. 79510

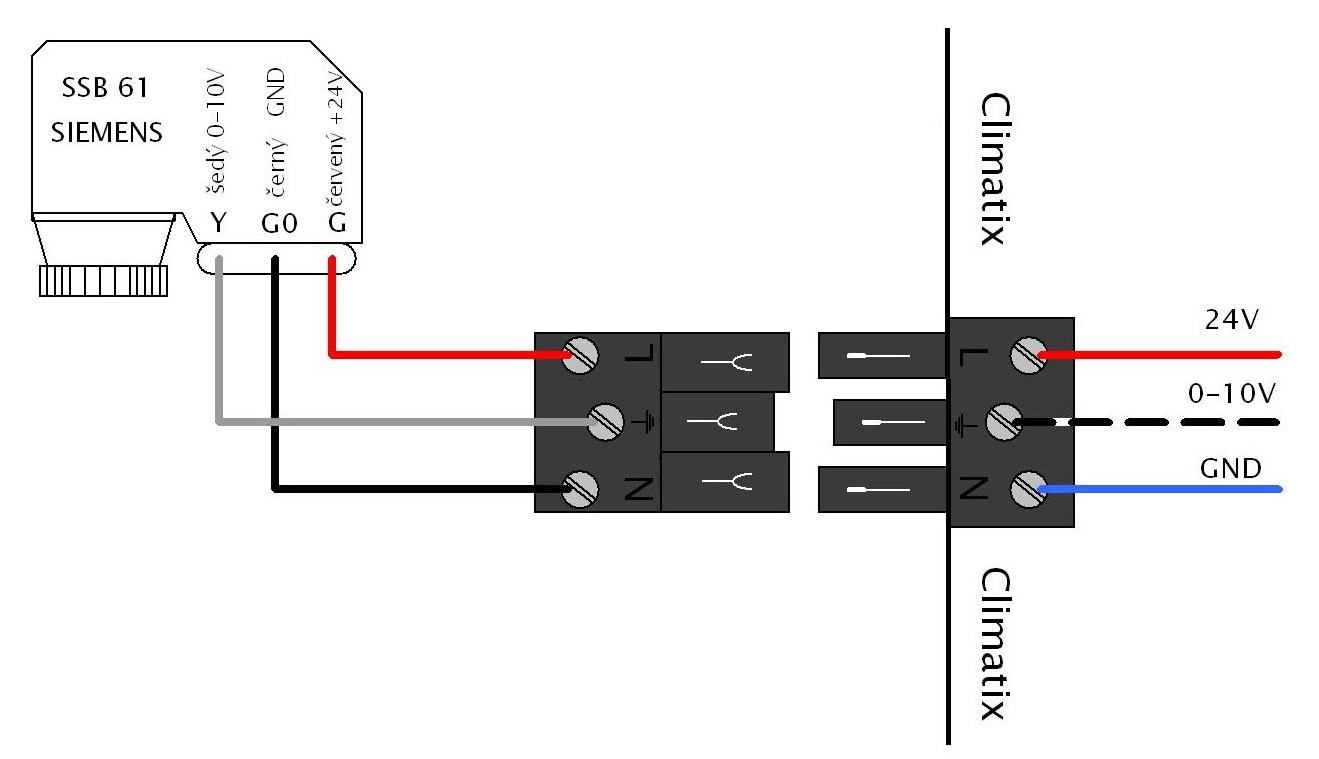

Поключение привода SSB 61: 24 VAC/DC, сигнал управл. 0-10 VDC

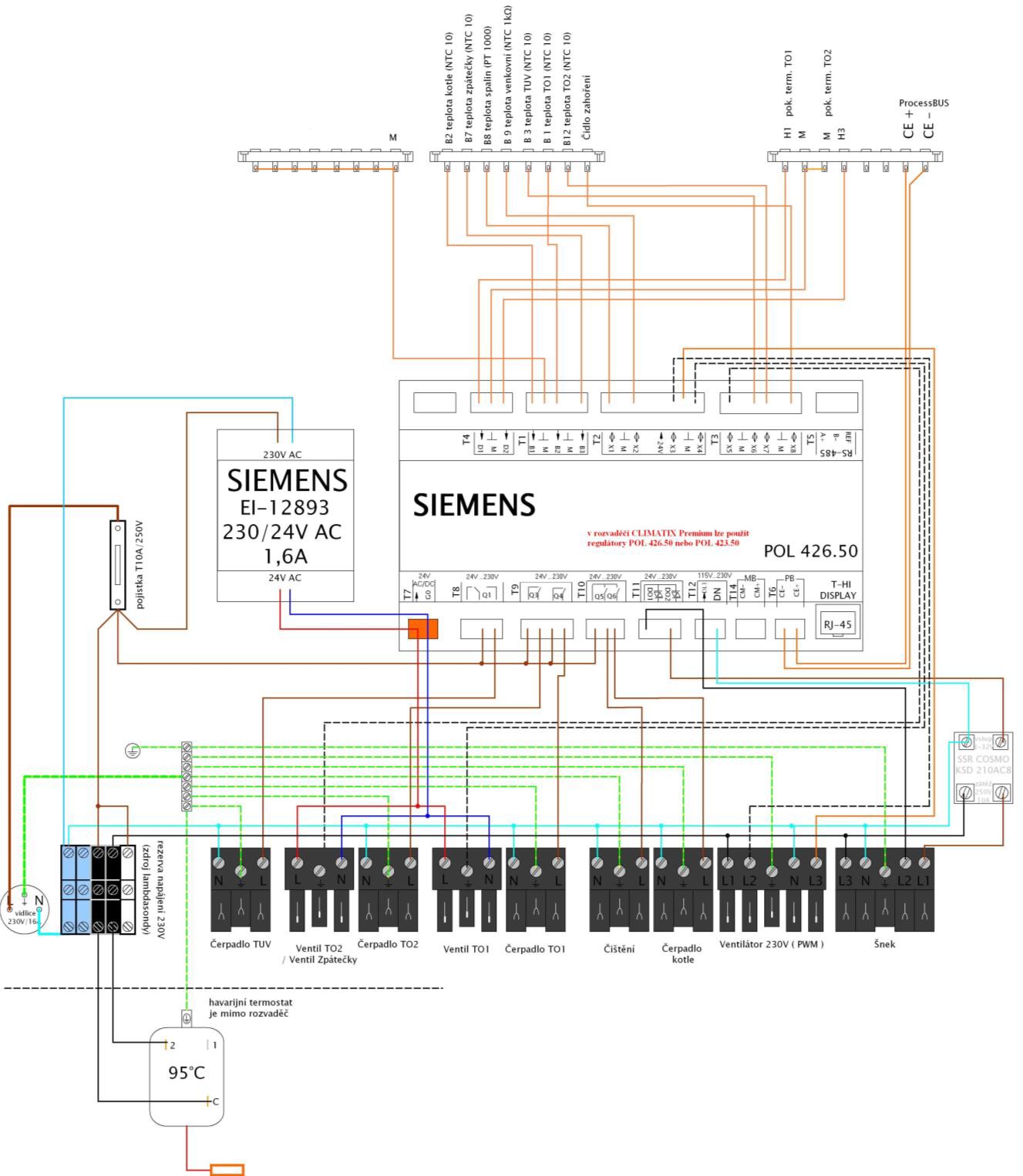

Электросхема подключения контроллера Siemens Premium:

7.2  пакет гидравлики для подключения №13 котлов BENEKOV

С контроллером Siemens Climatix Premium
