Лаборатория анализа масел. В лаборатории производится анализ турбинных и трансформаторных масел в вытяжном шкафу.
Лаборатория анализа газов. Приготовлении растворов для анализа газов в вытяжном шкафу.
Склад химических реактивов. В помещении склада хранятся химические реактивы суточной нормы.
Циркуляционная насосная станция (ЦНС). Технологические процессы на ЦНС, являющиеся источниками отходов:
– слив отработанного масла из гидросистем;
– ремонтные работы, замена изношенных деталей и узлов механизмов.
Корпус центрального щита управления (ЦЩУ). В корпусе центрального щита управления размещаются: сварочные участок ППР, ЦЦР, ШЦУ и механический участок ЦЦР.
На сварочных участке ППР, ЦЦР и ЦЩУ производится электродуговая сварка деталей и узлов. На механическом участке ЦЦР производится замена изношенных деталей и узлов механизмов и холодная обработка металла на металлообрабатывающих станках.
Пожарное депо. На балансе депо находятся четыре автомобиля ЗИЛ.
Корпус гидроугля. Компрессорная. В компрессорной производится сжатый воздух двумя компрессорами типа 80-01 (двадцать пять тыс. м куб./час) и К-420-91-1 (двадцать четыре тыс. м куб./час), который используется для нужд предприятия.
Корпус гидроугля. Мастерская ЦЦР. Автостоянка. В корпусе гидроугля расположены мастерские ЦЦР и стоянка автотранспорта. В мастерской производится:
– замена изношенных резиновых деталей и прокладок;
– замена изношенных деталей и узлов механизмов.
Здание проходной. Аккумуляторная. В аккумуляторной Основным технологическим оборудованием являются две батареи СК-5.
Электроцех. Мастерские. В состав электроцеха входят:
– мастерские группы РУ;
– мастерская котельного отделения;
– мастерская турбинного отделения;
– мастерская бригады освещения.
Электроцех. Обмоточный участок. На обмоточном участке производится изготовление клиньев электродвигателей.
Золоотвал. Сварочный участок. Площадка золоотвала находится на расстоянии полтора километра от площадки ТЭЦ-5 и обеспечивает складирование золошлаков на весь расчетный срок работы станции. Система внешнего гидрозолоудаления принята гидравлической, совместимой для золы и шлака, оборотной, что обеспечивает непрерывность золошлакоудаления. Транспортировка золы и шлака осуществляется по четырем золошлакопроводам. На золоотвале ведутся сварочные работы.
4. Основные источники загрязнения окружающей среды
при работе ТЭЦ
Объекты теплоэнергетики, являются одним из основных источников загрязнения окружающей среды, воздействуют на огромные территории, реки и озёра, громадные объёмы атмосферы и гидросферы Земли.
Сжигание топлива – не только основной источник энергии, но и главный поставщик в природную среду загрязняющих веществ. Существует неразрывная взаимосвязь между энергопотреблением и загрязнением окружающей среды, показанная на рисунке 2.

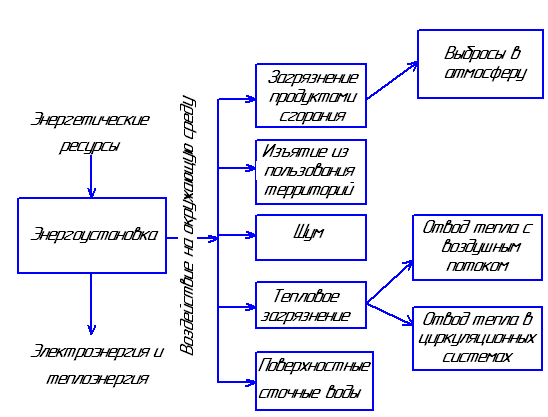

Рисунок 2 – Воздействие энергоустановок на окружающую среду
Основными загрязняющими веществами, содержание которых в атмосфере регламентируется стандартами, являются: диоксид серы(SO2), оксиды азота (NO и NO2), оксид углерода (CO), газообразные углеводороды (HC), а также сероводород (H2S), сероуглерод, аммиак(NH3), различные галогеносодержащие газы.
Теплоэлектростанция оказывает значительное негативное воздействие на состояние всех элементов окружающей природной среды. Это прежде всего химическое загрязнение, связанное со значительным выбросом в атмосферу загрязнителей, таких как оксид азота, углерода, диоксид серы, зола.
Новосибирская ТЭЦ-5 имеет три основных источника выбросов загрязняющих веществ (котлоагрегаты, открытый склад угля, баки запаса мазута). Данные источники выделяют в атмосферу загрязняющие вещества девяти наименований:
– азота диоксид;
– азота оксид;
– ангидрид сернистый (серы диоксид);
– сероводород;
– углерода оксид;
– углеводороды предельные;
– мазутная зола ТЭЦ в пересчёте на ванадий;
– пыль неорганическая с содержанием SiO2 меньше двадцати процентов (пыль угля);
– зола углей Кузнецкого месторождения.
При сжигании каменного угля остаётся очень большое количество зольных отходов, которые вывозятся за город на золоотвалы. Золоотвалы, в большинстве своём, очень плохо оборудованы и зола разносится на значительные расстояния. Кроме того, что зола загрязняет атмосферу, оседая на землю она скапливается, покрывая поверхность почвы плотным слоем. Это способствует образованию техногенных пустынь.
Так как у первого золоотвала срок службы истек, то в 2007 году крупнейшая тепловая станция Сибири – Новосибирская ТЭЦ-5 – получила новый золоотвал. Сооружение емкостью один миллион 850 кубических метров обеспечит безопасное складирование отходов, образующихся при сжигании угля, в течение ближайших пяти лет. В дальнейшем новый золоотвал будет увеличен в размерах и позволит станции работать на полную мощность как минимум до 2020 года.
Склад угля ТЭЦ-5 находится на открытой площадке размером 150 на 270 метров и предназначен для приёма и временного хранения каменного угля перед его подачей в топки котлоагрегатов. Через склад в. течении года проходит 2 582 465 тонн в год угля. Склад открыт со всех сторон, площадь основания штабеля угля в плане 40 500 метров. Каменный уголь на склад угля доставляется железнодорожным транспортом, максимальное поступление угля на склад 1 250 тонн в час. Подача угля осуществляется по системе конвейеров, формирование штабеля угля осуществляется бульдозером.
Источниками выделения загрязняющих веществ являются: пост разгрузки угля и штабель угля.
Выбросы загрязняющих веществ от открытого склада угля обусловлены пылением угля при погрузочно-разгрузочных работах при формировании склада, сдуванием твёрдых частиц с поверхности штабеля угля при его хранении на складе.
Состав выбросов следующий: пыль неорганическая: ниже двадцати процентов SiО2 (пыль угля).
Выбросы ЗВ в атмосферу носят неорганизованный характер, и осуществляются непосредственно в атмосферу через источник выбросов условно отнесённый к центру склада.
На территории ТЭЦ-5 расположен открытый склад мазута. Склад состоит из трёх наземных вертикальных металлических емкостей каждая объёмом 10 000 м3. Емкости оборудованы системой подогрева и дыхательными патрубками. Годовое количество мазута – 1617 тонн. Доставка мазута осуществляется железнодорожным транспортом, подача мазута в баки хранения производится насосом. Производительность насоса – 150 м3/час. В связи с тем, что хранение мазута производится при температуре 90 °С, то есть превышающей температуру воздуха более чем на 30 °С, расчёт выбросов загрязняющих веществ от баков запаса мазута производится для категории нефтепродуктов «В».
Состав выбросов: углеводороды предельные С12-С19, сероводород. Выбросы загрязняющих веществ в атмосферу носят неорганизованный характер и осуществляются через источник выбросов, условно отнесенный к центру площадки непосредственно в атмосферу.
Источником производственного водоснабжения служит самостоятельная система водоснабжения с русловым водозабором из р. Обь. Водозабор ТЭЦ-5 находится на расстоянии 400 метров ниже Комсомольского железнодорожного моста через р. Обь. По нему проходит основной грузопоток южного направления Транссибирской магистрали и Кузбасского направления. Водозаборное сооружение руслового типа "Криб" оснащено тремя насосами типа 28М-2х2б производительностью 2230 метров кубических в час, из которых два рабочих и один резервный. Всасывающие трубопроводы диаметром тысяча двести миллиметров оснащены водозаборными окнами с решетками грубой очистки с ячейками 50 на 50 миллиметров. На трубопроводах размещаются отключающие затворы и перфорированное конусное полотно из нержавеющей стали с диаметром отверстия два миллиметра, выполняющие функции рыбозащиты и мусороотвода. Для очистки конуса на подводящих трубопроводах установлены гидравлические вибраторы. Отвод мусора и рыбы осуществляется по трубопроводу диаметром триста миллиметров, оснащенному эжектирующим устройством, питаемым от напорной линии насосов. Подача воды на НТЭЦ-5 осуществляется по двум трубопроводам диаметром шестьсот миллиметров.
На ТЭЦ-5 имеются следующие системы водоотведения: хозяйственно-бытовая канализация; канализация нефтесодержащих стоков; канализация условно-чистых стоков; оборотная система гидрозолоудаления; ливневая канализация.
Бытовые стоки ТЭЦ-5 отводятся в канализационный городской коллектор диаметром 500 миллиметров, проходящий по ул. Выборная для дальнейшей очистки на городских очистных сооружениях канализации.
Нефтесодержащие стоки от мазутонасосной станции, замазученные дождевые стоки с загрязненных территорий и аварийные маслосодержащие стоки собираются самостоятельной сетью трубопроводов, проходят очистку на локальных очистных сооружениях. Осветленная вода с очистных сооружений подается на подпитку оборотной системы, а нефтяная фракция подается на сжигание.
Чистые воды от охлаждения оборудования возвращаются без разрыва струи в систему циркуляционного водоснабжения градирен.
Сточные воды от гидросмыва тракта углеподачи проходят очистку на гидроциклонах и подаются в систему ГЗУ;
Система гидрозолоудаления предусмотрена совместной для золы и шлака с оборотным водоснабжением без сброса стоков. Фильтрационные воды золоотвала перехватываются специальными дренажами и возвращаются в золоотвал. Для контроля за фильтрационными утечками предусмотрены контрольные скважины.
Поверхностные сточные воды сбрасываются в систему городской ливневой канализации по договору с МУ ”Гормост”.
5. Схема очистки отработанных газов от токсичных компонентов на
предприятии ТЭЦ-5
На Новосибирской ТЭЦ-5 установлено шесть энергоблоков. Каждый энергоблок включает в себя: энергетический паровой котел типа Еп-670-3,8-545 КТ (модель ТПЕ-214/А), паровую турбину типа Т-180/210-130-1 генератор типа ТГВ-200-2МУЗ. Паровой котел Еп-670-13,8-545 КТ (модель ТПЕ-214/А) в количестве шести штук предназначен для выработки перегретого пара.
|
