Выбор типа фундамента сооружения с учетом просадочных свойств грунтов основания на объекте «Самарский Театр Юного Зрителя» (стр. 11 )

ϭz(сh)- эпюра напряжений от собственного веса грунта

ϭz(q)- эпюра сжимающих напряжений от веса сооружения

Составила

Скв 3.

глубина, м	мощность, м	плотность, г/см3	дz(сh), кг/см2	дz(сh) в масштабе	0,2*дz(сh)	0,2*дz(сh) в масштабе	q расч.
4,5	4,5	1,7	0,765	1,530	0,153	0,31	4,235
7,9	3,4	2,01	1,448	2,897	0,290	0,58
10,3	2,4	2,15	1,964	3,929	0,393	0,79
11,9	1,6	2,12	2,304	4,607	0,461	0,92
13,9	2	1,95	2,694	5,387	0,539	1,08
15,9	2	1,93	3,080	6,159	0,616	1,23
17,9	2	2,15	3,510	7,019	0,702	1,40
19,9	2	2,18	3,946	7,891	0,789	1,58
21,9	2	2,16	4,378	8,755	0,876	1,75
25	3,1	2,12	5,035	10,070	1,007	2,01

z слоя	m	K	дz(q)	дz(q) в см
0	0	1	4,235	8,47
0,5	1	0,818	3,464	6,93
1	2	0,55	2,329	4,66
1,5	3	0,397	1,681	3,36
2	4	0,306	1,296	2,59
2,5	5	0,249	1,055	2,11
3	6	0,208	0,881	1,76
3,5	7	0,18	0,762	1,52
4	8	0,158	0,669	1,34
4,5	9	0,14	0,593	1,19
5	10	0,126	0,534	1,07
5,5	11	0,114	0,483	0,97
6	12	0,104	0,440	0,88
6,5	13	0,104	0,440	0,88

Н акт = 6,9 м

№слоя	дz(q)	в	Е, кг/см2	Дh в см	S
1	3,9	0,8	100	20	0,62
2	3,5	0,8	100	20	0,56
3	3,15	0,8	100	20	0,50
4	2,75	0,8	100	20	0,44
5	2,4	0,8	100	20	0,38
6	2	0,8	100	20	0,32
7	1,75	0,8	100	20	0,28
8	1,6	0,8	100	20	0,26
9	1,4	0,8	100	20	0,22
10	1,3	0,8	100	20	0,21
11	1,2	0,8	100	20	0,19
12	1,05	0,8	140	30	0,18
13	0,9	0,8	140	40	0,21
№слоя	дz(q)	в	Е, кг/см2	Дh в см	S
14	0,8	0,8	140	40	0,18
15	0,8	0,8	140	40	0,18
16	0,7	0,8	140	40	0,16
17	0,55	0,8	140	40	0,13
18	0,5	0,8	140	40	0,11
19	0,45	0,8	140	40	0,10
20	0,44	0,8	140	40	0,08
21	0,44	0,8	180	60	0,02
22	0,44	0,8	180	60	0,02
У=5,58 см

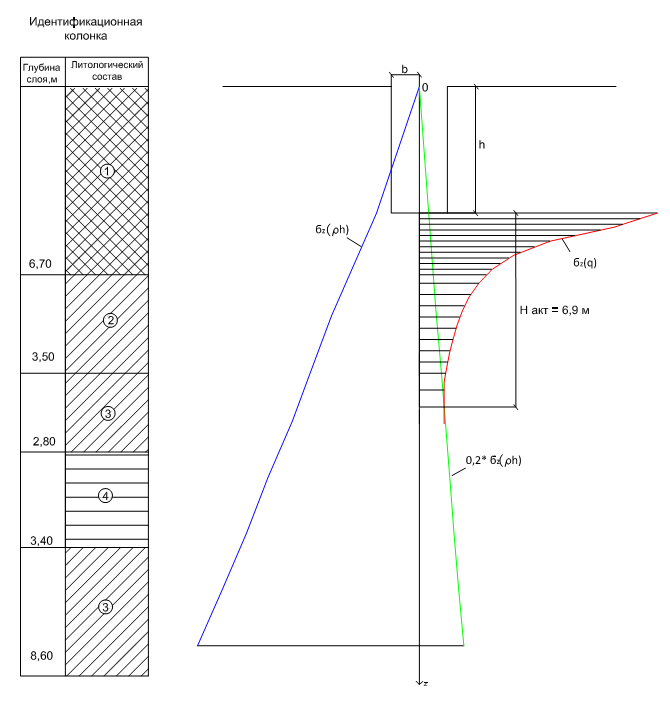

Эпюры напряжений

  ϭz(сh)- эпюра напряжений от собственного веса грунта

ϭz(q)- эпюра сжимающих напряжений от веса сооружения

Составила

Глубина заложения 7 м

Скв 1.

мощность, м	глубина, м	плотность,  г/см3	дz(сh), кг/см2	0,2*дz(сh)	q расч.
3,9	3,9	2,1	0,819	0,1638	3,5477
2	5,9	2,03	1,225	0,245
2	7,9	2,06	1,637	0,3274
2	9,9	1,88	2,013	0,4026
3	12,9	2,1	2,643	0,5286
8	20,9	2,13	4,347	0,8694

z слоя	m	K	дz(q)	дz(q) в см
0	0	1	3,548	7,10
0,5	1	0,818	2,902	5,80
1	2	0,55	1,951	3,90
1,5	3	0,397	1,408	2,82
2	4	0,306	1,086	2,17
2,5	5	0,249	0,883	1,77
3	6	0,208	0,738	1,48
3,5	7	0,18	0,639	1,28
4	8	0,158	0,561	1,12
4,5	9	0,14	0,497	0,99
5	10	0,126	0,447	0,89
5,5	11	0,114	0,404	0,81
6	12	0,104	0,369	0,74
6,5	13	0,104	0,369	0,74

Н акт = 4,8 м

№слоя	дz(q)	в	Е, кг/см2	Дh в см	S
1	3,3	0,8	180	40	0,59
2	2,7	0,8	180	40	0,48
3	1,95	0,8	180	40	0,35
4	1,5	0,8	180	40	0,27
5	1,2	0,8	180	40	0,21
6	1	0,8	180	40	0,178
7	0,85	0,8	180	40	0,15
8	0,7	0,8	180	40	0,12
9	0,6	0,8	180	80	0,21
10	0,5	0,8	180	80	0,18
У =2,74 см

Эпюры напряжений
