Выбор типа фундамента сооружения с учетом просадочных свойств грунтов основания на объекте «Самарский Театр Юного Зрителя» (стр. 9 )

23) СП 22.13330.2011 Свод правил. Основания зданий и сооружений. [Текст].- Взамен СНиП 2.02.01-83*; Введ. с 20.05.2011.- М. Минрегион:, 2011.- 160 с.

24) СП.131.13330.2012. Свод правил. Строительная климатололия [Текст].- Взамен СНиП 23-01-99*; Введ. с 01.01.2013.- М.: Минрегион России, 2012.- 115 с.

25) http://www. pogodaiklimat. ru/ - ГУ«Самарский ЦГМС-Р», 29 ноября 2015

26) http://www. geomirror. ru/gemirs-508-1.html -  BIBLIOGRAPHY  \l 1049  GeoMirror, 25 декабря 2015  BIBLIOGRAPHY  \l 1049

27) http:/// -  BIBLIOGRAPHY  \l 1049  Главное управлении МЧС России по Самарской области, 2015

28) http://refdb. ru/look/2635803.html - Глинистые минералы как дисперсная фаза буровых растворов, 13 февряля 2016

29) http://zilant. kpfu. ru/ - Системы дистанционного обучения Казанского (Приволжского) федерального университета, 13 ноября 2015

30) http://ximgeosamara. ru/materials. htm - Самарский Государственный социально-педагогический университет ( СГСПУ), 25 декабря 2015

31) https://www. google. ru/maps/place/ -  HYPERLINK "https://www. google. ru/url? sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwjVrZKJ79nMAhWH1ywKHeFeAAwQFggbMAA&url=https%3A%2F%2Fmaps. google. ru%2F&usg=AFQjCNHQgGdVV63u7jkzJx7Bi-VBEsqkvQ&sig2=hM-RtX0To9SsV2R6NePkSw&bvm=bv.122129774,d. bGg" \t "_blank"  Google Maps, 14 января 2016

ПРИЛОЖЕНИЯ

Приложение А

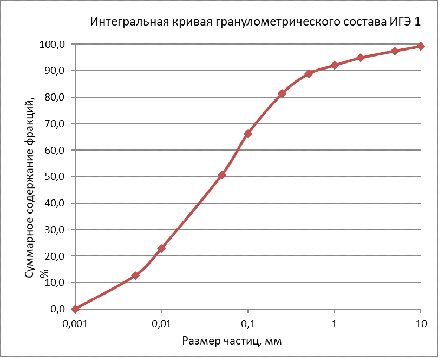

Интегральные  кривые гранулометрического состава

Зерновой состав, % при размере частиц, мм
Галька	Гравий	Песок	Пыль	Глина
>10	10-5	5-2	2-1	1-0,5	0,5-0,25	0,25-0,1	0,1-0,05	0,05-0,01	0,01-0,005	< 0,005
ИГЭ 1
0,7	1,8	2,6	2,8	3,3	7,4	15,2	15,6	27,8	10,2	12,7
ИГЭ 2
-	-	-	0,1	0,6	5,5	12,7	17,8	27,9	13,9	21,5
ИГЭ 3
-	-	-	-	0,5	0,4	3,3	17,0	40,4	12,7	25,7
ИГЭ 4
-	-	-	-	-	0,6	2,8	8,7	24,5	19,7	43,9

Составила

Приложение Б

Результаты исследований просадочных свойств грунтов

ИГЭ 2

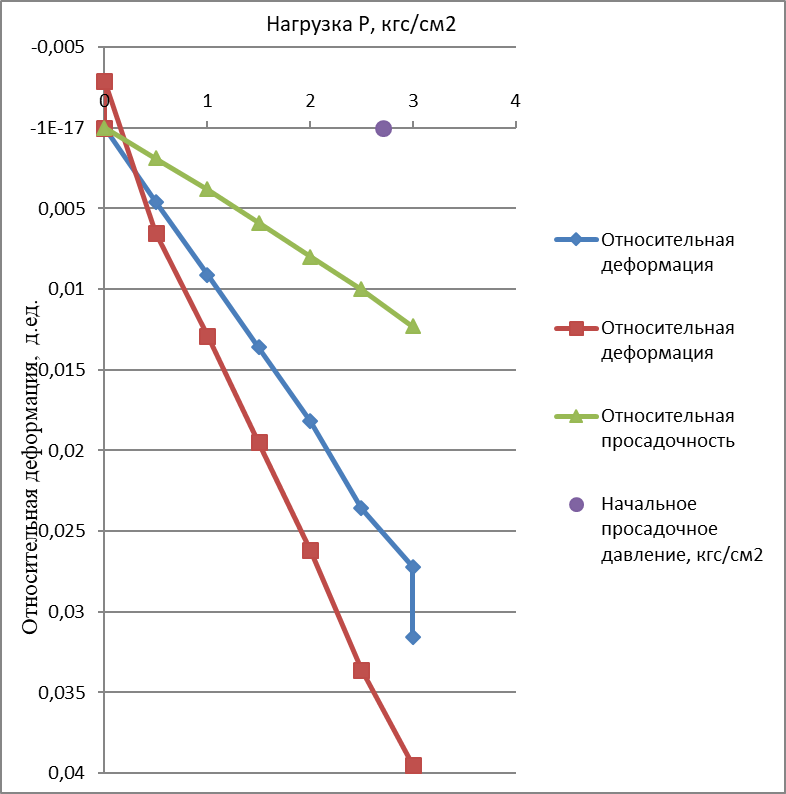

Скв. 1. Глубина отбора образца 3,8-4,0 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. Деформация
при ест. влажности	с замачиванием
0	0	0	0
0,5	0,0046	0	-0,0029
1	0,0091	0,5	0,0065
1,5	0,0136	1	0,0129
2	0,0182	1,5	0,0195
2,5	0,0236	2	0,0262
3	0,0272	2,5	0,0336
3	0,0316	3	0,0395

Начальное просадочное давление 2,71 кгс/см2

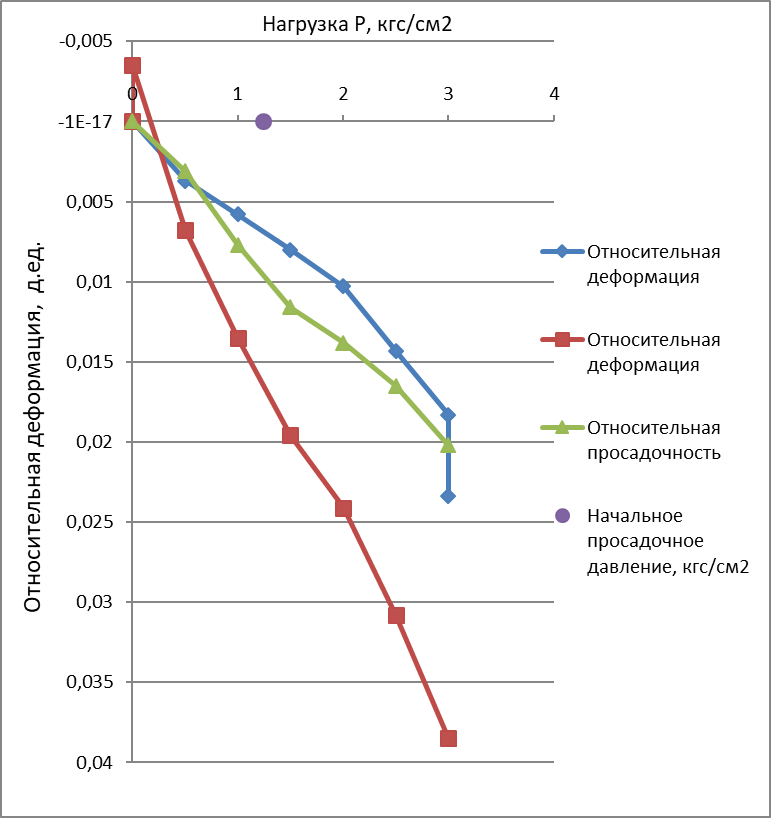

Скв. 2. Глубина отбора образца 4,0-4,2 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. деформация
при ест. влажности	с замачиванием
0	0	0	0
0,5	0,0037	0	-0,0035
1	0,0058	0,5	0,0068
1,5	0,008	1	0,0135
2	0,0103	1,5	0,0196
2,5	0,0143	2	0,0241
3	0,0183	2,5	0,0308
3	0,0234	3	0,0385

Начальное просадочное давление 1,24 кгс/см2

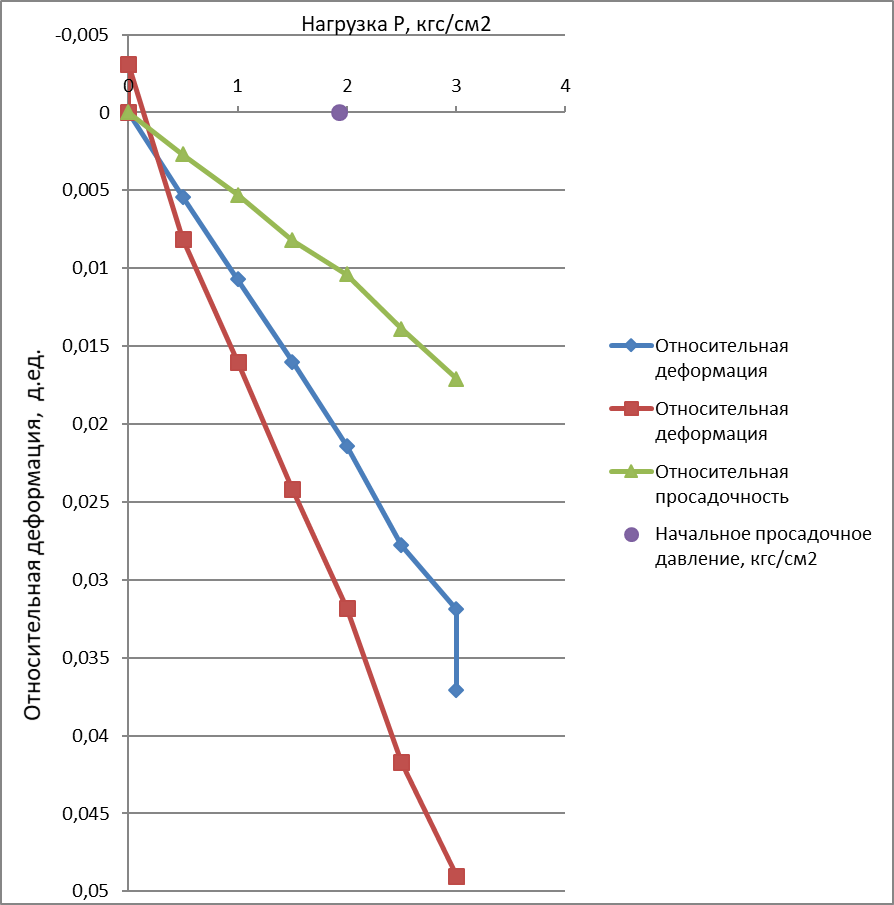

Скв. 2.  Глубина отбора образца 5,0-5,2 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. деформация
при ест.  влажности	с замачиванием
0	0	0	0
0,5	0,0054	0	-0,0031
1	0,0107	0,5	0,0081
1,5	0,016	1	0,016
2	0,0214	1,5	0,0242
2,5	0,0278	2	0,0318
3	0,0319	2,5	0,0417
3	0,0371	3	0,049

Начальное просадочное давление 1,93 кгс/см2

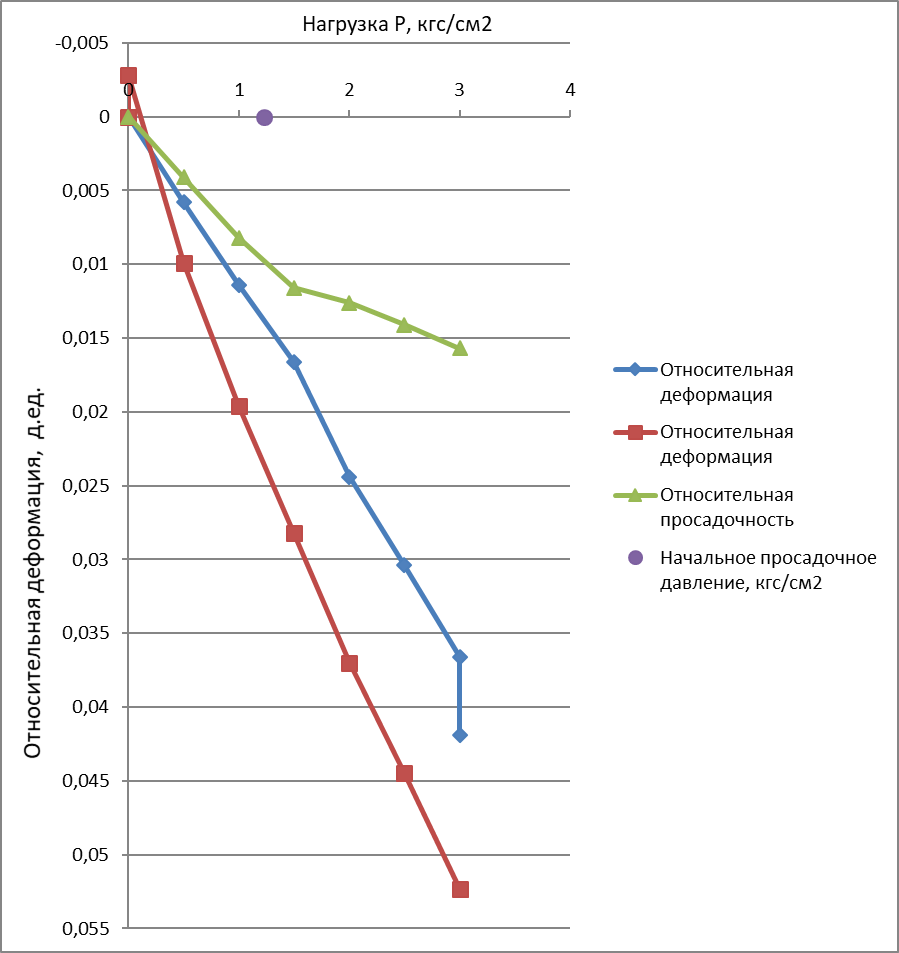

Скв. 2.  Глубина отбора образца 5,9-6,1 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. деформация
при ест.  влажности	с замачиванием
0	0	0	0
0,5	0,0058	0	-0,0028
1	0,0114	0,5	0,0099
1,5	0,0166	1	0,0196
2	0,0244	1,5	0,0282
2,5	0,0304	2	0,037
3	0,0366	2,5	0,0445
3	0,0419	3	0,0523

Начальное просадочное давление 1,23 кгс/см2

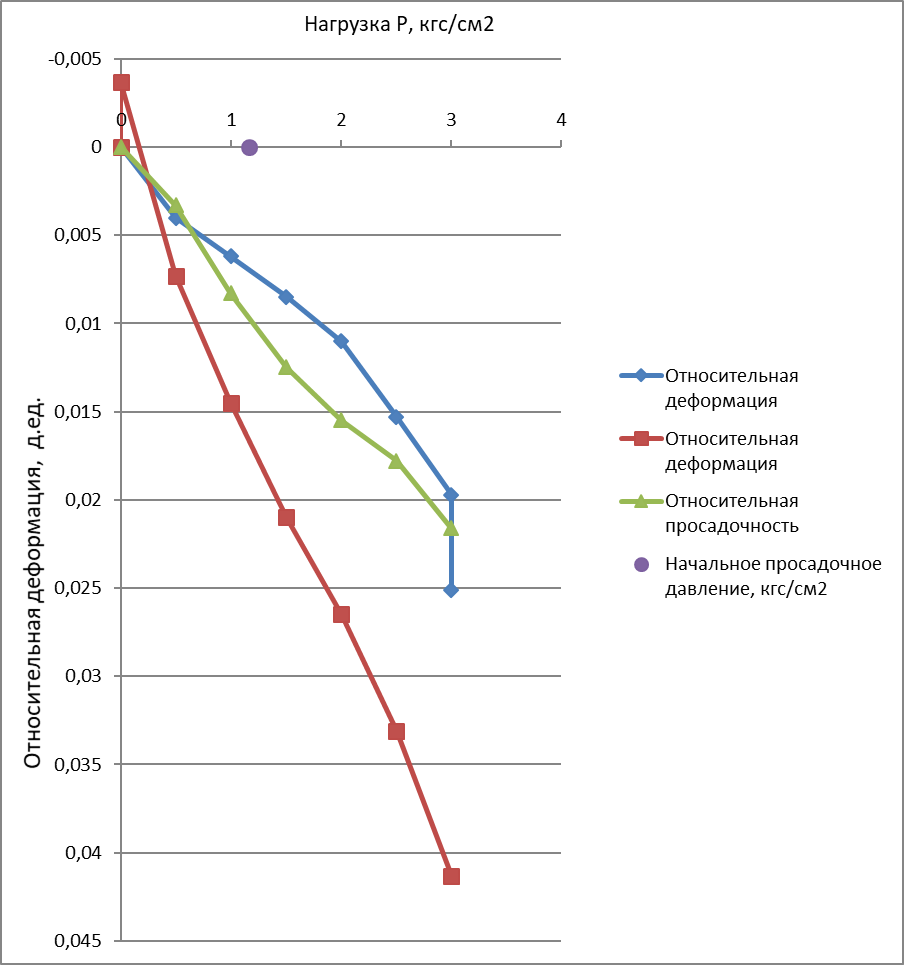

Скв. 2.  Глубина отбора образца 7,0 -7,2 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. деформация
при ест.  влажности	с замачиванием
0	0	0	0
0,5	0,004	0	-0,0037
1	0,0062	0,5	0,0073
1,5	0,0085	1	0,0145
2	0,0110	1,5	0,0210
2,5	0,0153	2	0,0265
3	0,0197	2,5	0,0331
3	0,0251	3	0,0413

Начальное просадочное давление 1,16 кгс/см2

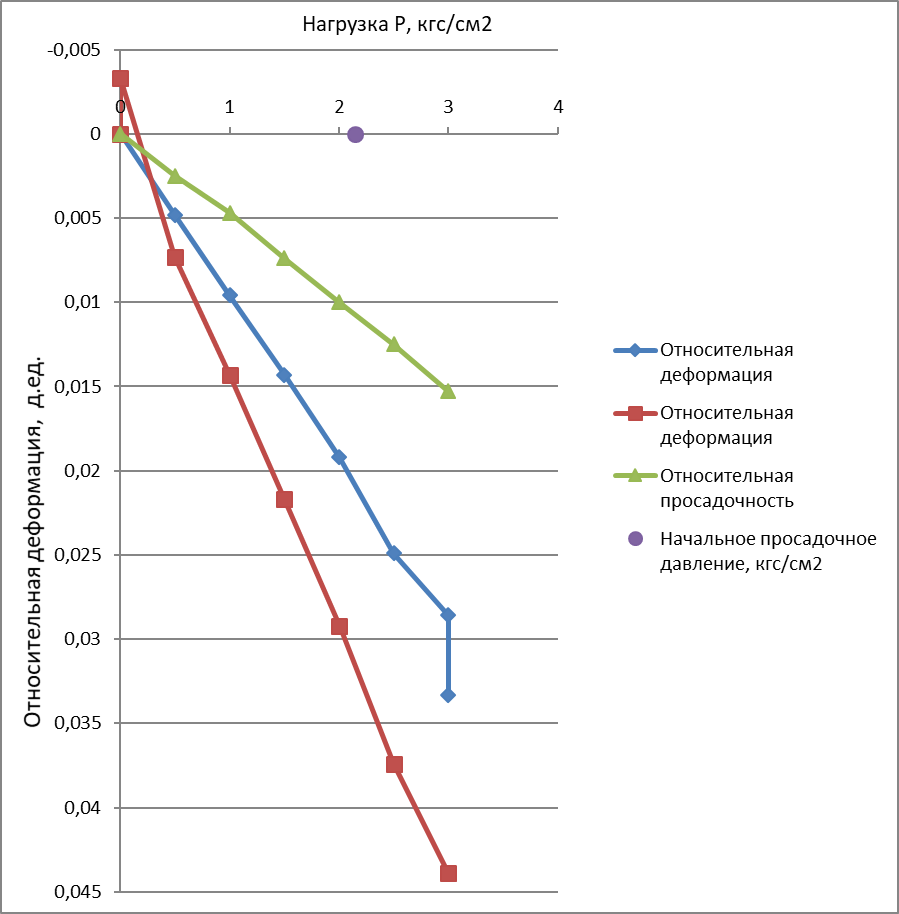

Скв. 2.  Глубина отбора образца 8,3 -8,5 м.

Нагрузка Р, кгс/см2	Относит. деформация	Нагрузка Р, кгс/см2	Относит. деформация
при ест.  влажности	с замачиванием
0	0	0	0
0,5	0,0048	0	-0,0033
1	0,0096	0,5	0,0073
1,5	0,0143	1	0,0143
2	0,0192	1,5	0,0217
2,5	0,0249	2	0,0292
3	0,0286	2,5	0,0374
3	0,0333	3	0,0439
