Выбор типа фундамента сооружения с учетом просадочных свойств грунтов основания на объекте «Самарский Театр Юного Зрителя» (стр. 13 )

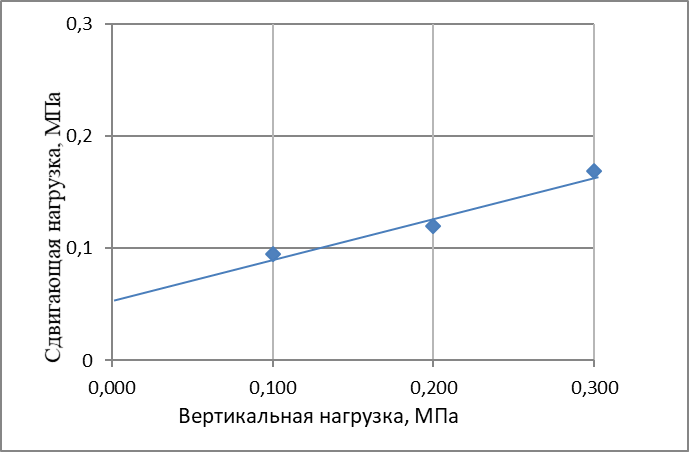

ИГЭ 4 - глина легкая пылеватая твердая

Условия испытания:  Сдвиг неконсолидированный. При естественной влажности грунта

№ скв	глубина в м	Ветвь вертикальной нагрузки, Р, МПа
0,100	0,200	0,300
3	13,8-14,0	Сдвигающая нагрузка, t, МПа	0,095	0,120	0,169

tg ϕ	Угол внутреннего трения ϕ, градусы	Сцепление С, МПа
Нормативное значение
0,37	20	0,054

Приложение Л

Результаты компрессионных испытаний

ИГЭ 2 – суглинок легкий пылеватый твердый

Сводная результатов испытаний методом компрессионного сжатия

Испытания при естественной влажности

№ скв	глубина в м	Ветвь нагрузки, МПа
0,000	0,050	0,100	0,150	0,200	0,250	0,300
1	3,8-4,0	Коэффициент пористости, е	0,430	0,423	0,417	0,410	0,404	0,396	0,391
2	4,0-4,2	0,463	0,458	0,455	0,452	0,448	0,443	0,437
2	5,0-5,2	0,473	0,465	0,457	0,449	0,441	0,432	0,426
2	5,9-6,1	0,506	0,497	0,489	0,481	0,469	0,460	0,451
2	7,0-7,2	0,523	0,516	0,513	0,510	0,506	0,499	0,493
2	8,3-8,5	0,511	0,503	0,496	0,489	0,482	0,473	0,467
е средн.	0,495	0,488	0,482	0,476	0,469	0,461	0,455

Коэф. сжимаемости а МПа-1	Модуль деформации Е, МПа
Интервал давлений МПа 0,1-0,2
0,128	7,0

Испытания в водонасыщенном состоянии

№ скв	глубина в м	Ветвь нагрузки, МПа
0,000	0,050	0,100	0,150	0,200	0,250	0,300
1	3,8-4,0	Коэффициент пористости, е	0,430	0,434	0,420	0,411	0,402	0,392	0,382
2	4,0-4,2	0,463	0,454	0,444	0,435	0,428	0,418	0,407
2	5,0-5,2	0,473	0,461	0,449	0,437	0,426	0,411	0,400
2	5,9-6,1	0,506	0,491	0,476	0,463	0,450	0,439	0,427
2	7,0-7,2	0,523	0,511	0,500	0,491	0,482	0,472	0,460
2	8,3-8,5	0,511	0,500	0,489	0,478	0,467	0,454	0,444
е средн.	0,495	0,483	0,472	0,461	0,451	0,439	0,428



Коэф. сжимаемости а, МПа-1	Модуль деформации Е, МПа
Интервал давлений МПа 0,1-0,2
0,210	4,3

ИГЭ 3 - суглинок легкий пылеватый твердый слоистый

Сводная результатов испытаний методом компрессионного сжатия

Испытания при естественной влажности

№ скв	глубина в м	Ветвь нагрузки, МПа
0,000	0,050	0,100	0,150	0,200	0,250	0,300
1	7,8-8,0	Коэффициент пористости, е	0,560	0,554	0,549	0,545	0,540	0,533	0,526
1	9,8-10,0	0,682	0,672	0,663	0,653	0,644	0,633	0,625
1	12,8-13,0	0,510	0,501	0,492	0,482	0,471	0,461	0,452
2	13,1-13,3	0,499	0,493	0,489	0,485	0,480	0,474	0,468
3	10,2-10,4	0,455	0,447	0,439	0,431	0,423	0,413	0,407
4	12,0-12,2	0,485	0,473	0,462	0,450	0,436	0,424	0,411
е средн.	0,532	0,523	0,516	0,508	0,499	0,490	0,482

Коэф. сжимаемости а, МПа-1	Модуль деформации Е, МПа
Интервал давлений МПа 0,1-0,2
0,167	5,5

Испытания в водонасыщенном состоянии

№ скв	глубина в м	Ветвь нагрузки, МПа
0,000	0,050	0,100	0,150	0,200	0,250	0,300
1	7,8-8,0	Коэффициент пористости, е	0,560	0,551	0,545	0,540	0,535	0,528	0,517
1	9,8-10,0	0,682	0,670	0,658	0,647	0,638	0,628	0,615
1	12,8-13,0	0,510	0,499	0,487	0,478	0,466	0,455	0,448
2	13,1-13,3	0,499	0,491	0,484	0,480	0,475	0,468	0,458
3	10,2-10,4	0,455	0,445	0,435	0,425	0,417	0,407	0,397
4	12,0-12,2	0,485	0,468	0,452	0,438	0,423	0,410	0,397
е средн.	0,532	0,521	0,510	0,501	0,492	0,483	0,472

Коэф. сжимаемости а, МПа-1	Модуль деформации Е, МПа
Интервал давлений МПа 0,1-0,2
0,178	5,2
