проводится до тех пор, пока при любом положение алидады  пузырек  уровня  небудет отклонятся больше чем на одно деление.

Измерение горизонтальных углов

Способ приемов

Поверенный теодолит устанавливается в рабочем положении. Затем на  выбранныеточки (А и В) наводится  зрительная  труба,  в  начале  на  глаз  с  помощьювизира, потом с помощью фокусирующего винта  и  диоптрийного  кольца.  Посленачинают работу с теодолитом (измерения угла). Измерение углов проводим  припроизвольном положение теодолита. Измерение  углов  проводится  следующим  образом. Зрительную трубу наводят вертикальной  нитью  на  первуюточку (точку А). Производится отчет  по  горизонтальному

кругу  и  записывается  в  журнал  установленной  формы  (смотреть  ниже).  После  закрепительный  винт  алидады ослабляется и по ходу часовой стрелки  зрительная  трубанаводится на вторую точку (В) и производят  отсчет.  Всевыше выполненные действия  составляют  первый  полуприем

измерения  горизонтального  угла,  величинакоторого вычисляется разностью отчетов. Затем выполняется  второй  полуприемизмерения угла. Труба переводится через зенит и наводится  на точки  А  и  Впри другом положение круга, и снимаются отсчеты. На  этом  второй  полуприем

НЕ нашли? Не то? Что вы ищете?

заканчивается.  Если  между  вычисленными  значениями  угла  при  каждомполуприеме  расхождения  не  превышают  удвоенной  точности  отчетногомикроскопа,  то  окончательное  значение  угла  вычисляют  как  среднееарифметическое. Если расхождения превышают более чем 2t, то  измерение  углапридется  повторить  после  проверки  устойчивости  штатива  и  закреплениятеодолита в подставки и на штативе.

Пример:

  Журнал измерения углов способом приемов

Дата: 03 октября 2003 годаНаблюдал:  Иванов.

Теодолит: 2Т –30Записывал: Петров

Погода: ясная

номера точек  круготчет  углы изугол

по Г К  полуприемов  средний

стояния визирования

AКЛ119є37'

CBКЛ152є34'32є57'32є56'

A  КП299є35'32є55'

B  КП 332є30'

Содержание отчета.

Контрольные вопросы.

1. Опишите порядок установки теодолита в рабочее положение.

2. Сформулируйте геометрические условия, которым должно

отвечать взаимное расположение осей теодолита.

  3.Типы теодолитов.

4. Порядок наводки зрительной трубы на точку.

Список литературы.

1. Пучков и маркшейдерия. – М.: «Горная книга»,  2007.

2.Оглоблин дело. – М.: Недра, 1972.

3., Коробченко геодезии и маркшейдерского дела. – М.: Недра,1978.

4.Борщ-Компониец  В. И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

5.http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.

  Практическая работа №4

Исследование нивелира

Цель работы – изучить устройство нивелира, приобрести навыки выполнения его поверок, научиться отсчитывать по рейке, освоить методику измерения превышений.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться выполнять поверки, отсчитывать по рейке, ознакомиться с различными видами нивелиров.

Оснащениезанятия –нивелир, штатив, две нивелирные рейки, карандаш, рабочая тетрадь.

Задание.

Предварительная подготовка.

Нивелиры - приборы, предназначенные для определения превышения одной точки на местности над другой. Именно в этом и заключается основное их предназначение. Весь принцип работы с прибором основан на определении отметки рабочей точки.

Подготовительный этап с которого начинается работа с нивелиром заключается в придании ему горизонтального положения относительно уровня моря. Для этой цели в каждой модели нивелира предусмотрен встроенный круглый уровень со спиртовым раствором, заполненный не до конца. Необходимо лишь установить пузырек в центре путем вращения опорных винтов и прибор готов к эксплуатации.

. В комплектацию классического нивелира входят тренога, вертикальный отвес и рейка с нанесенной на ней шкалой. Именно по этой рейке и берут отсчет. Кроме того, сам нивелир может быть снабжен шкалой для грубого определения горизонтальных углов.

К примеру для нивелира с уровнем при трубе следует выполнить три основных поверки: ось уровня и визирная ось трубы должны быть строго параллельны, ось круглого (установочного) уровня должна быть параллельная оси вращения прибора, горизонтальная нить сетки должна быть перпендикулярна оси вращения прибора. Выполнив все поверки нивелира, согласно нормативным требованиям и рекомендациям можно удостовериться в правильности работы прибора и в достоверности получаемых данных. Если поверки нивелира не принесли положительных результатов, необходимо выполнить юстировку.

  Нивелир так же используется для построения профилей поверхностей или откаточных путей в горных выработках.

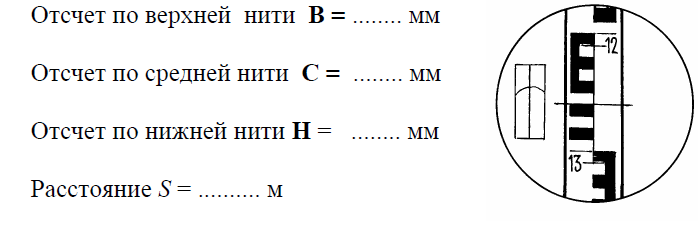

Рейка нивелира представляет собой деревянную или металлическую линейку со шкалой, по которой считывается разность уровней опорных точек при помощи нивелира. В современных оптико-механических нивелирах присутствует автоматический компенсатор для упрощения установки оси зрительной трубы в горизонтальное положение. C помощью уровня визирную линию нивелира, находящегося между соседними точками нивелирной сети, приводят в горизонтальное положение и, визируя трубой нивелира, отсчитывают по вертикальным рейкам, установленным на точках, высоту визирной линии над земной поверхностью. Разность отсчётов соответствует превышению.

  Содержание отчета.

Контрольные вопросы.

Для чего предназначен нивелир? Устройство нивелира. Виды нивелиров. Что такое превышение?

Список литературы.

  1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.

  2. , Коробченко геодезии и маркшейдерского дела. – М.: Недра,1978.

  3.Борщ-Компониец  В И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

  4. http://www. gornaya-kniga. ru/catalog/rubric/15- информационный портал книг по горному образованию.

Практическая работа №5

Производство геометрического и тригонометрического нивелирования

Цель работы– получить практические навыки нивелирования по пикетам, по результатам нивелирования определить превышения точки.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться брать отсчеты по нивелиру и определять превышение между точками

  Оснащениезанятия-нивелир, штатив, нивелирные рейки, рабочая тетрадь, чертёжные принадлежности.

Задание.

Рассмотрим порядок работы при техническом нивелировании. При двусторонних рейках на станции без промежуточных точек реечники под руководством наблюдателя забивают костыли (или икс-колья) в выбранных точках и ставят на них рейки. Нивелир устанавливают в рабочее положение по круглому уровню, затем берут отсчет по верхней и средней нитям сетки черной стороны задней  и передней реек. После этого рейки поворачивают к наблюдателю красной стороной и снимают отсчеты только по средней нити передней и задней (5, 6) реек. До перехода на следующую станцию производят такие вычисления. Контролируют правильность отсчетов по рейкам, для чего вычисляются разности высот нулей пяток реек

Предварительная подготовка.

       Нивелирование— совокупность действий, посредством которых определяют разность высот двух или многих точек земной поверхности. Высота точки считается по отвесной линии между уровенными поверхностями; если счет ведется от среднего уровня океана, то высота называется абсолютной (причем для точек выше уровня океана принимается со знаком +, а для точек ниже уровня океана со знаком —), если же счет ведется от уровенной поверхности, проходящей через другую точку, то высота называется относительной; понятно, что относительные высоты представляют разности абсолютных высот соответствующих точек. Н. служит вообще для определения высот относительных, но если в числе избранных одна точка лежит у берега океана, то последовательным сложением разностей высот легко вывести и абсолютные высоты. Существует три способа Н.: 1) нивелиром и рейками, по которым высоты отсчитывают непосредственно (топографическое, или геометрическое, Н.), 2) угломерным инструментом, посредством измерения углов наклонения визирных линий с одной точки на другую (геодезическое, или тригонометрическое.

Схема геометрическогонивелирования: превышение точки В (передней) над точкой А(задней)

h = a - b

Содержание отчета.

Контрольные вопросы.

Понятие геометрического нивелирования. В чём отличие геометрического нивелирования от тригонометрического? Порядок осуществления геометрического нивелирования. Формула определения превышения между точками

Список литературы.

1.Пучков и маркшейдерия. – М.: «Горная книга», 200

2. , Коробченко геодезии и маркшейдерского дела. – М.: Недра,1978.

  3.Борщ-Компониец  В И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

4. http://www. gornaya-kniga. ru/catalog/rubric/15- информационный портал книг по горному образованию.

Практическая работа №6
