Задание направления горной выработки в горизонтальной и вертикальной плоскости

Цель работы – Изучить методику работ по заданию направлений в горизонтальной  и  вертикальной  плоскостях  выработкам,  проводимым

встречными забоями.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться измерять горизонтальные и вертикальные углы и вычислять  координаты точек.

Оснащение занятия – штатив, теодолит, деревянные колышки, деревянные вешки, рабочая тетрадь, карандаш.

Задание.

1.Начертить схему  проведения  выработок  встречными  забоями.

2. Записать координаты исходных пунктов.

3. Записать дирекционные  углы  направлений  первого  и  второго штреков б1-2  и б3.

Условие  задачи: два  параллельных  основных  штрека, пройденных на одном горизонте  по  разным  пластам,  остановлены в точках 2 и 4. Между ними запроектирована проходка квершлага встречными забоями из точек 2 и 4.

Предварительная подготовка.

1.Составить план сбойки в масштабе.

2.Определить дирекционный угол оси квершлага б2-4.

3.Вычислить углы для задания направления на сбойку в1-2-4 и в3-4-2.

4. Определить горизонтальную длину квершлага.

5. Рассчитать уклон квершлага.

6. По  вычисленному  уклону  рассчитать  и  вычертить  в

масштабе  1:20  ватерпас,  приняв  длину  его  бруса  равной  двум

метрам.

7. Составить схему и описать методику работ по закреплению направлений в горизонтальной и вертикальной плоскостях в выработках, проводимых встречными забоями.

8. По плану сбойки установить графически горизонтальную длину квершлага, углы для задания направлений встречными забоями и сравнить с вычисленными в пунктах 3 и 4.

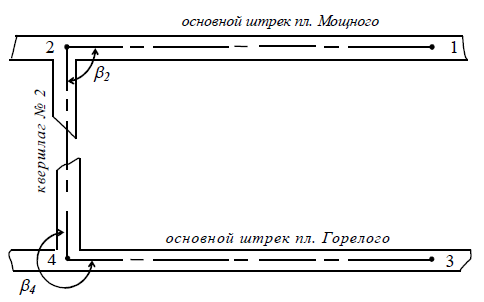

Схема сбойки квершлага

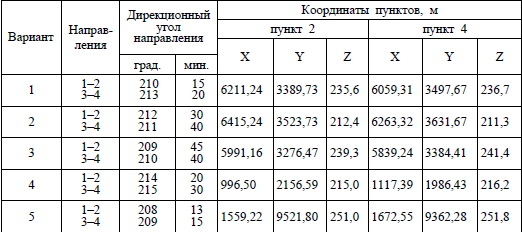

Исходные данные к практической работе

Содержание отчета.

Контрольные вопросы.

Формула определения уклона квершлага. Измерение дирекционного угла.

Список литературы.

1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.

  2., Казаковский  дело: в двух частях. – М.: Недра, 1989.

3.Оглоблин дело. – М.: Недра, 1972.

4.Борщ-Компониец  В И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.

  Практическая работа №7

Выполнение маркшейдерского замера подготовительных и очистных выработок.

Цель работы – изучить осуществления маркшейдерского замера с целью определения и контроля объема выполненных горно-подготовительных работ

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться выполнять маркшейдерский замер подготовительных и  очистных выработок.

  Оснащение занятия – выкопировка плана горных выработок, рабочая тетрадь, карандаш.

Задание.

Первая задача замеров состоит в определении положения забоев выработок на конец отчетного периода.

Решается она относительно легко - измеряется расстояние от ближайшего к забою пункта маркшейдерской съемки до поверхности забоя. По измеренному расстоянию наносят на маркшейдерский план положение забоев каждой подготовительной горной выработки на начало отчетного периода (которое является концом предыдущего периода).

Подвигание выработки за месяц равно расстоянию между положениями забоя на первые числа отчетного и последующего месяцев.

Вторая задача замеров заключается в определении количества (веса) добытого полезного ископаемого. При маркшейдерских замерах это количество определяется по формуле:

Q = V q,

где:

V - объем выемки по полезному ископаемому;

q - объемный (удельный) вес полезного ископаемого в массиве (целике).

Предварительная подготовка.

       В процессе производства горных работ забои действующих капитальных, подготовительных и очистных горных выработок непрерывно перемещаются. В проводимых горных выработках производится маркшейдерская съемка, закрепляются пункты этой съемки и, таким образом, с высокой степенью точности фиксируется на маркшейдерском плане положение и длина каждой горной выработки. Однако, необходимость в постоянной теодолитной или тахеометрической съемке зачастую не требуется.
  В большинстве случаев положение забоя горной выработки может быть определено с достаточной степенью точности путем измерения рулеткой длины от забоя до ближайшего к нему пункта маркшейдерской съемки. Рулеткой могут быть измерены и поперечные сечения горной выработки, и площадь обнажения полезного ископаемого в плоскости забоя. Такие работы называют маркшейдерскими замерами горных выработок (или просто замерами), которые по своему характеру представляют простейший вид маркшейдерских съемок, выполняемых для различных текущих целей, а главным образом для пополнения маркшейдерского плана на конец отчетного периода.

Маркшейдерские замеры производятся во всех действующих капитальных, подготовительных и очистных выработках.

Можно вычислить площадь выемки произведением средней длины линии забоя на среднее продвигание ее за отчетный период.
Среднее подвигание длины линии забоя за отчетный период определяется как среднее арифметическое из всех произведенных в течение отчетного периода непосредственных промеров, или промеров, сделанных по плану. Аналогично определяется длина линии забоя подготовительных выработок, проходимых широким забоем.
Среднее подвигание очистного забоя получается как среднее арифметическое из подвигания очистного забоя по верхнему и нижнему штрекам.

При всех способах определения площади, вводимой в подсчет, исключают суммарную площадь целиков, оставляемых в выработанном пространстве.

Содержание отчета.

Контрольные вопросы.

Определение подвигания подготовительного забоя Определение количества добытого полезного ископаемого. В каких выработках производится маркшейдерский замер?

Список литературы.

1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.

  2., Казаковский  дело: в двух частях. – М.: Недра, 1989.

3.Оглоблин дело. – М.: Недра, 1972.

4.Борщ-Компониец  В И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.

Практическая работа №8

Схема оформления маркшейдерского планшета

Цель работы – получение навыков в оформлении маркшейдерского планшета.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться оформлять маркшейдерский планшет применяя знания условных обозначений горно-графической документации.

Оснащение занятия-образец маркшейдерского планшета, выкопировки горно-графической и маркшейдерской документации, чертёжные принадлежности.

  Задание.

При изображении схемы планшета вертикального разреза или проекции на вертикальную плоскость следует указывать высотные отметки горизонтальных линий сетки, приуроченных к горизонтам горных работ.

Черт. 1

Черт. 2

Рамки чертежей

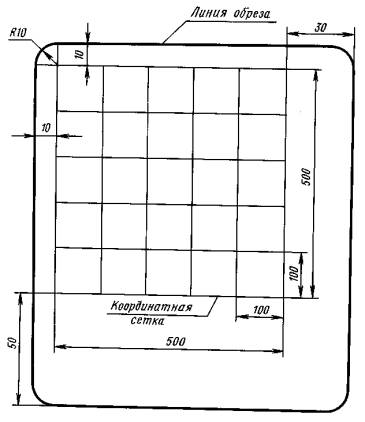

Линии рамок чертежей, выполняемых на планшетах, следует выполнять толщиной 0,2 мм на расстоянии от линии обреза планшета по 10 мм сверху и слева, 30 мм справа и 50 мм снизу.

Линии рамок чертежей проводить не следует, если они совпадают с линиями координатной сетки (черт. 2).

Линии рамки чертежей, выполняемых на форматах листов по ГОСТ 2.301, следует выполнять толщиной 0,2 мм на расстоянии 10 мм от верхнего, левого и правого края листа и 50 - 60 мм снизу.

Если на поле чертежа помещают титульную надпись, то нижнюю линию рамки следует проводить на расстоянии 10 мм от линии обреза листа.

Поля чертежей

В середине нижнего поля чертежа следует помещать титульную надпись. Титульная надпись должна содержать название вышестоящей организации и горного предприятия (комбината, шахты, карьера), название чертежа и его масштаб (черт. 2).

Предварительная подготовка.

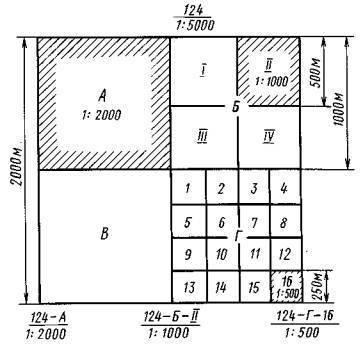

  Чертежи горных выработок при открытом и подземном способах разработки месторождений для участков менее 20 км2 составляют на квадратных планшетах, размеры которых указаны в п. 7.1.4. Исходным форматом для разделения на планшеты принимают лист в масштабе 1:5000, охватывающий площадь 2ґ2 км. Разделение листа в масштабе 1:5000 на планшеты в масштабах 1:2000, 1:1000 и 1:500 и составление их номенклатур показаны на чертеже.

Картограммы расположения планшетов карт и планов следует составлять для всей территории экономической заинтересованности горного предприятия, тел полезных ископаемых и горизонтов горных работ в целом; картограммы расположения планшетов с разрезами и проекциями на вертикальную плоскость следует составлять от земной поверхности до нижнего проектного горизонта горных работ.

Каждую картограмму расположения планшетов чертежей одного и того же названия и масштаба следует составлять на отдельном планшете. Масштаб картограммы следует выбирать в зависимости от размеров горного отвода, тел полезных ископаемых, горизонтов горных работ и глубины разработок с таким расчетом, чтобы все картограммы поместились на одном планшете.

  На картограмме следует показывать планшеты в виде клеток и важнейшие ориентирующие объекты ситуации земной поверхности, горные выработки или геологические нарушения. В клетках следует указывать условные номера планшетов.
