  Положение планшета в картограмме следует показывать на нижнем поле планшета в виде схемы, без соблюдения масштаба картограммы.

  На схемах, кроме данного планшета, отмеченного штриховкой, следует изображать примыкающие к нему планшеты и указывать их условные номера по картограмме.

Содержание отчета.

Контрольные вопросы.

Что нужно обязательно указывать при изображении схемы планшета? Указать размеры маркшейдерского планшета. Что следует показывать на картограмме?

Список литературы.

  1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.

  2., Казаковский  дело: в двух частях. – М.: Недра, 1989.

3.Оглоблин дело. – М.: Недра, 1972.

4.Борщ-Компониец  В. И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.

Практическая работа №9

Чертёж сетки координат с помощью линейки Дробышева.

Цель работы – получение навыков черчения сетки координат с помощью линейки дробышева.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научитьсяпостроению и оцифровки сетки координатпри помощи линейки Дробышева,

с нанесение на план точек съёмочного обоснования.

.

  Оснащение занятия-- образец маркшейдерского планшета, выкопировки горно-графической и маркшейдерской документации, чертёжные принадлежности.

  Задание.

Построение и оцифровка сетки координатс помощью линейки Дробышева.

Нанесение на план точек съёмочного обоснования.

Рисовка рельефа и ситуации.

Предварительная подготовка

Построение сетки квадратов с помощью линейки Дробышева

Сетку квадратов, в зависимости от масштаба плана, строят размерами 40 х 40 см или 50 х 50 см со стороной квадрата 10 см. Построение сетки квадратов производится с помощью линейки Дробышева либо с помощью полевого координатографа.

Все линии построения необходимо производить карандашом Т, 2Т или 3Т, грифель которого должен быть доведен до острия на мелкой наждачной шкурке. Толщина линий допускается не более 0,1 мм. Проводить линии следует без нажима, сравнительно легким движением по бумаге. Поверхность под листом бумаги должна быть ровной. Ребро линейки и прочерченная линия должны совпадать.

Контроль построения сетки квадратов выполняется проверкой диагоналей каждого квадрата одним раствором циркуля-измерителя, равным 141,4 мм. Разности диагоналей не должны быть более 0,2 мм.

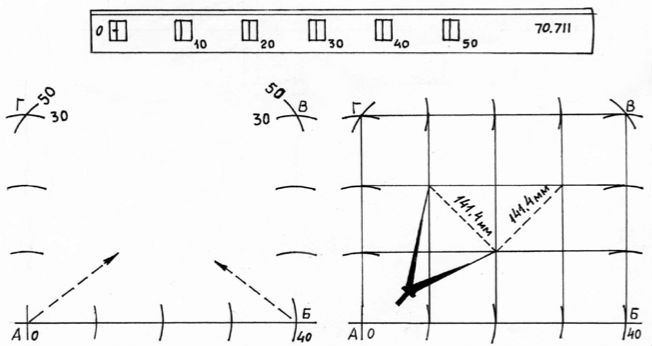

Линейка Дробышева (рис. "Построение сетки квадратов с помощью линейки Дробышева") представляет собой массивную стальную полосу длиной несколько более 70 см и шириной 5 см. Она имеет два ровных края: один край скошенный, другой – прямой. По центру линейки в окошках выполнены скошенные края радиусами 10, 20, 30, 40 и 50 см. В первом окошке имеется прямой скос. Край линейки выполнен с закруглением, равным 70,711 см. С помощью такой линейки можно построить сетку квадратов со стороной 10 см 3 х 4 (диагональ 50 см) и 5 х 5 (диагональ 70,711 см). Порядок построения, например сетки квадратов 3 х 4, следующий:

прочертить произвольно линию АБ и установить на неё линейку так, чтобы в окошках эта линия была видна; нулевой штрих совместить с линией и выполнить засечки 10, 20, 30 и 40 расположить линейку перпендикулярно к линии АБ в точке 0 и выполнить засечки 10, 20 и 30; то же самое выполнить и на засечке 40 расположить линейку в засечке 0, найти в окошке 50 засечку 30, полученную из засечки 40 линии АБ, и сделать диагональную засечку; то же самое выполнить и с засечки 40 по диагонали на засечку 30 соединить точки А-Б, Б-В, В-Г, Г-А; получится прямоугольник АБВГ; построить засечки из точки Г на точку В и соединить их с противоположными им засечками; получится соответствующая сетка квадратов

Для планшетов планов, имеющих установленную номенклатуру, оцифровка выполняется независимо от результатов съёмки.

При оцифровке сетки необходимо учитывать следующее:

масштаб плана подписи координатных линий должны быть кратны, 50, 100, 200 и 500 м (или в километрах) в зависимости от масштаба плана при выбранном положении листа координаты Х возрастают снизу вверх (с юга на север), координаты Y – слева направо (с запада на восток)

Если разграфка планов масштаба 1:2000 и 1:5000 выполняется в соответствии с разграфкой топографических карт, то на внешних рамках строят сетку географических координат. Для этого по геодезическим координатам углов планшета определяют их прямоугольные координаты и интерполированием строят сетку прямоугольных координат.

Вершины съемочного обоснования по координатам наносят следующим образом.

Вначале определяется квадрат, в котором находится точка, например точка I с координатами ХI = 3298,20 и УI = +211,05.

Точка находится в квадрате между горизонтальными линиями 3200 и 3400 и вертикальными линиями +200 и +400. На боковых сторонах этого квадрата в масштабе построения откладывают разность абсцисс данной точки и ближайшей горизонтальной линии сетки с младшей подписью. Например, для I-й точки надо отложить 3298,20 – 3200 = 98,20 м. Точки, полученные после этого на боковых сторонах квадрата, надо соединить горизонтальной прямой и на ней отложить разность ординат данной точки и ближайшей вертикальной линии с младшей подписью. Эта разность для точки I равна 211,05 – 200 = 11,05.

Разность откладывают от той стороны квадрата, с абсциссой или ординатой которой образована данная разность, причем положительные координаты откладывают вверх и вправо, а отрицательные – вниз и влево. Полученную точку обводят кружком диаметром 1,5 мм, слева от точки подписывают номер вершины, справа – высоту точки (см. рис. 2.7). Аналогичным образом наносят и другие вершины съемочного обоснования. Положение каждой точки определяют независимо друг от друга, поэтому ошибки в нанесении одной точки не влияют на положение других точек. Это обстоятельство является основным преимуществом способа координат.

Правильность накладки вершин проверяют по длине горизонтальногопроложения между ними. Расхождение можно допустить не более двойной предельной точности масштаба построения (для 1:2000 – 0,4 м). В противном случае проверяют нанесение точки по координатам.

Содержание отчета.

Контрольные вопросы.

При помощи чего вычерчивается сетка координат? Указать размеры сетки квадратов. Каким числам должны быть кратны подписи координатных линий?

Список литературы.

  1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.

  2., Казаковский  дело: в двух частях. – М.: Недра, 1989.

3.Оглоблин дело. – М.: Недра, 1972.

4.Борщ-Компониец  В. И.  Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.

http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.

  Практическая работа №10

Выполнение чертежей горно-графической документации

  Цель работы – Изучить основные условные обозначения и научиться

читать горную графическую документацию.

Пояснение к работе.

В ходе выполнения практической работы студенты должны научиться чтению горно-графической документации согласно условным обозначениям.

Оснащение занятия  - горно-графическая документация, графические планы, проекции и разрезы горных выработок.

Задание.

На маркшейдерских планах при подземной разработке установить:

– координатную сетку, пункты маркшейдерской опорной и съемочной сети;

– устья шахтных стволов, разведочных скважин;

– горизонтальные выработки (квершлаги, штреки), наклонные выработки (бремсберги, уклоны, ходки, печи), очистные выработки (лавы);

– выработки, пройденные по углю и по породе; тип крепи горных выработок;

– контуры выработанного пространства по годам, месячноеподвигание очистных и подготовительных выработок, углы падения выработок;

– технические границы шахтного поля, границы предохранительных целиков и охраняемые объекты, целики;

– очаги опасности, вентиляционные и предохранительные сооружения в горных выработках;

– обозначения условий залегания тел полезных ископаемых (залегание пласта, залегание трещин в угле и породе, разрывные нарушения, оси складок, мощность пласта, границы пережима пласта).

Предварительная подготовка

  Обязательная маркшейдерская графическая документация включает планы земной поверхности, отражающие рельеф и ситуацию территории производственно - хозяйственной деятельности горного предприятия, планы горных выработок и другие чертежи <*>, отражающие геологическое строение месторождения, пространственное положение горных выработок, вскрытие, подготовку и разработку месторождения.

Под термином "чертежи" понимают карты, планы, вертикальные и горизонтальные разрезы, проекции на вертикальную плоскость и пространственные проекции.

  Чертежи маркшейдерской документации подразделяют на исходные и производные.

К исходным относятся планы земной поверхности и чертежи горных выработок (оригиналы, дубликаты, рабочие планы), которые по точности и полноте отображения объектов съемки соответствуют требованиям настоящей Инструкции.

  Для составления исходных чертежей используют результаты съемки. В случае, если съемка невозможна (например, при внезапном завале или изолировании выработок), допускается нанесение выработок на исходные чертежи на основании акта опроса, о чем на чертеже делают соответствующую запись.

В случае утраты какого-либо чертежа он должен быть составлен заново по материалам съемки или по имеющимся графическим материалам.

К производным чертежам относятся копии и репродукции с исходных чертежей, дополненные при необходимости специальным содержанием и предназначенные для решения текущих задач предприятия, организации.  Перечень производных чертежей и требования к их изготовлению устанавливают отраслевые инструкции.
