Исходную графическую документацию составляют на чертежной бумаге высшего качества, наклеенной на жесткую или мягкую основу, и на недеформирующихся прозрачных синтетических материалах.
Производные чертежи рекомендуется выполнять на прозрачных синтетических материалах, бумажной натуральной кальке, светочувствительной позитивной диазотипной бумаге и бумажной светочувствительной диазотипной кальке.
Исходные планы горных выработок составляют на планшетах в квадратнойразграфке с соблюдением ГОСТ 2.851-75.
Разрешается исходные планы карьеров, а также планы подземных горных выработок при размерах шахтного поля менее 1 кв. км составлять на листах удобного размера с произвольным ориентированием сетки координат относительно рамки.
Маркшейдерскую графическую документацию составляют и вычерчивают в соответствии с действующим ГОСТ 2.853-75, 2.854-75, 2.855-75, 2.856-75, 2.857-75. При составлении графической документации на автоматических графопостроителях допускается применять шрифты, предусмотренные математическим обеспечением.
Исходные чертежи подземных горных выработок пополняют не реже одного раза в месяц. Пополнение разрешается вести в карандаше; закрепление изображения объектов тушью выполняют по мере проложения подземных полигонометрических ходов, но не реже двух раз в год.
Изображения подземных горных выработок, проводимых вблизи и в пределах границ опасных зон у затопленных и загазированных выработок, барьерных и предохранительных целиков на рабочих планах закрепляют тушью в течение суток по завершении съемки.
На исходных планах земной поверхности временные объекты можно тушью не закреплять; на планах горных выработок можно не закреплять тушью геологические нарушения, элементы залегания которых определены предположительно, и изогипсы пластов, если данных для достоверного изображения недостаточно.
Масштабы
Масштабы изображений на горных чертежах должны выбираться из следующего ряда: 1:5; 1:10; 1:20; 1:50; 1:100; 1:200; 1:500; 1:1000; 1:2000; 1:5000; 1:10000; 1:25000.
Разрезы, сечения, профили допускается выполнять в разных масштабах в горизонтальном и вертикальном направлениях. В таких случаях указывается вверху масштаб горизонтальный, а под ним - вертикальный, например:
1:5000
1:500.
Масштаб изображения на чертеже, отличающийся от указанного в основной или титульной (для маркшейдерско-геологических чертежей) надписи, следует указывать непосредственно под надписью, относящейся к изображению, например:
Вид А | I | Профиль пути откаточного штрека |
На маркшейдерско-геологических чертежах масштаб следует указывать под титульной надписью.
Содержание отчета.
Контрольные вопросы.
Как часто пополняются чертежи подземных горных выработок? Чем закрепляются опасные зоны тушью или карандашом? На какой бумаге выполняются исходные и производные чертежи? Какой цвет имеют горизонтали: поверхностные и подземные?Список литературы.
1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.
2., Казаковский дело: в двух частях. – М.: Недра, 1989.
3.Оглоблин дело. – М.: Недра, 1972.
4.Борщ-Компониец В И. Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.
http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.
Практическая работа №11
Задание. Решение задач с помощью горно-графической документации
Цель работы – Приобрести навыки в решении горно-геометрических
задач по планам и геологическим разрезам.
Пояснение к работе.
В ходе выполнения практической работы студенты должны научиться строить и использовать в практической деятельности горно-геометрические графики.
Оснащение занятия - горно-графическая документация, графические планы, проекции и разрезы горных выработок.
Задание.
Изучить условные обозначения для горно-графической документации. Составить план расположения разведочных скважин в масштабе 1:2000
Предварительная подготовка
План-изображение объектов маркшейдерской съёмке составленной в ортогональной проекции на горизонтальную плоскость с указанием на них координат Z или изогипс изображаемой поверхности.

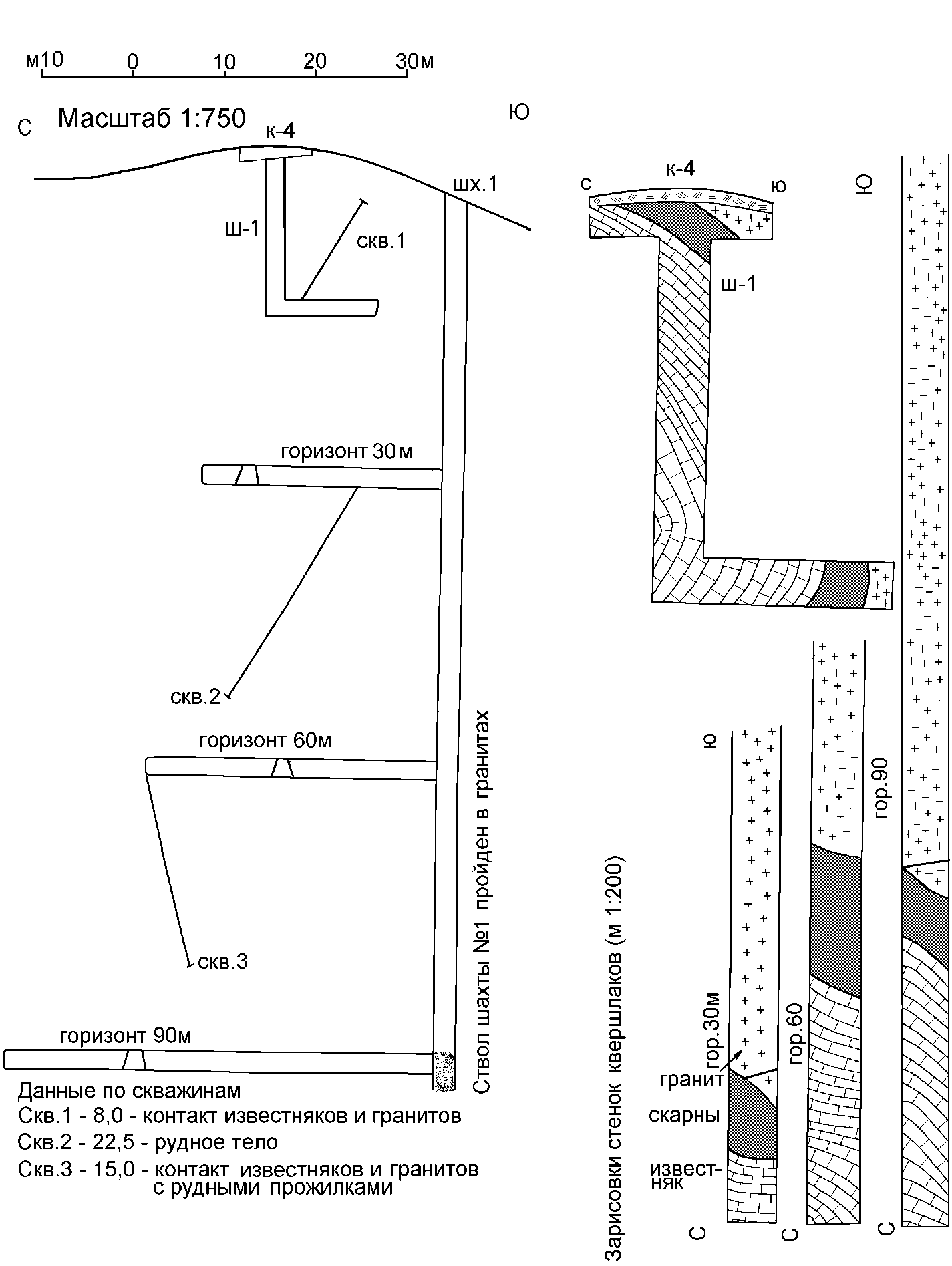

Разрезы вертикальные и горизонтальные – чертежи на которых изображают геологическое строение толщи горных работ и горной выработки, а также вертикальные разрезы открытых горных работ.
Метод геологических разрезов позволяет отображать форму полезного ископаемого и представлять его положение среди вмещающих пород в данном сечение - вертикальном, горизонтальном или наклонном.
Разведка участка пласта Р2 произведена тремя разведочным линиям, расстояние между линиями – 200 м, между скважинами в линии – 100 м.
I р. л. II р. л. III р. л.
4 8 12
3 7 11
2 6 10
1 5 9
Рис. 1. Схема разведочной сети

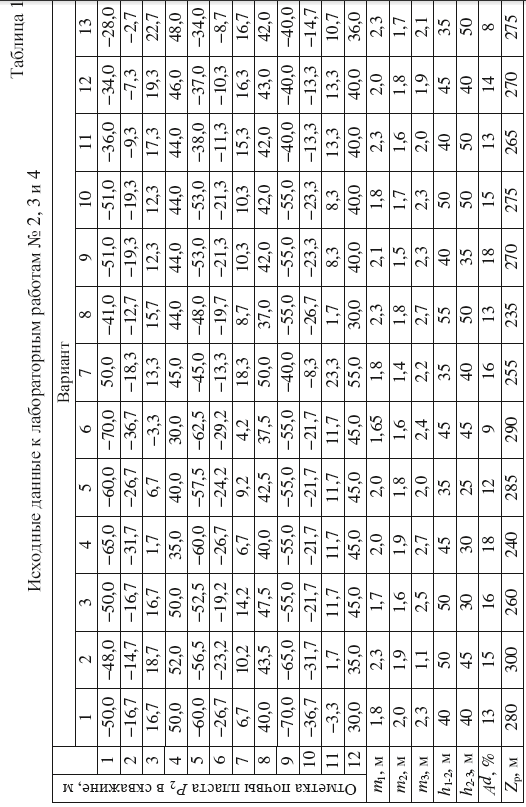

Значения высотных отметок пластоподсечений почвы
пласта Р2(Zi) для каждой скважины, отметка рельефа местности
(Zр), а также средние значения нормальной мощности (m2) и золь-
ности(Аd) пласта приведены в табл. 1.
Составить план расположения разведочных скважин в масштабе 1:2000
По отметкам подсечения почвы пласта скважинами построить изогипсы почвы пласта методом ступенчатых отметок.
Содержание отчёта
Отчёт должен содержать описание порядка
выполнения работы с результатами определения параметров по
формулам и по построенным графикам. В комплекте графической
документации необходимо представить:

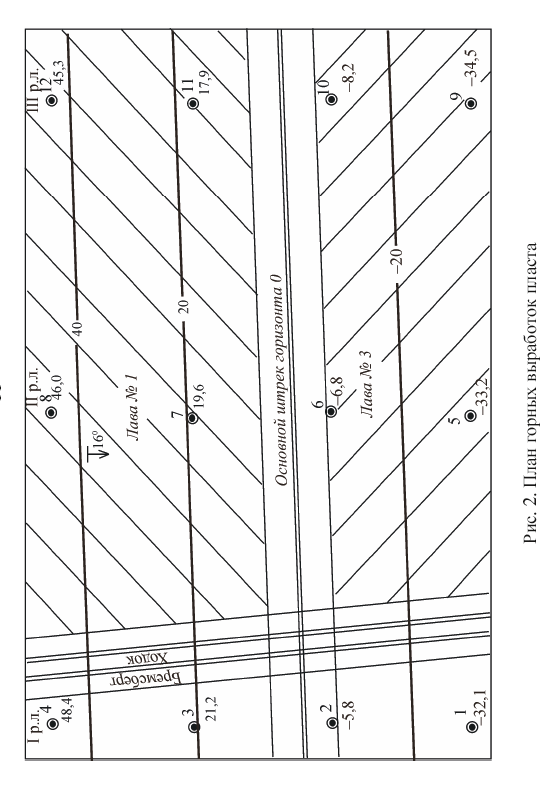

−план с проектируемыми выработками;
−вертикальные разрезы по разведочным линиям (для опре-
деления угла падения пласта и построения изогипс почвы пласта);
Контрольные вопросы.
Дать определение плану. Что такое разведочная линия? Виды геологических разрезов.Список литературы.
1.Пучков и маркшейдерия. – М.: «Горная книга», 2007.
2.Орлов горных пород и земной поверхности под влиянием подземной разработки. – М.: Горное образование, 2010.
3., Казаковский дело: в двух частях. – М.: Недра, 1989.
4.Оглоблин дело. – М.: Недра, 1972.
5.Борщ-Компониец В. И. Основы геодезии и маркшейдерского дела.- М.: Недра, 1982.
http://www. gornaya-kniga. ru/catalog/rubric/15 - информационный портал книг по горному образованию.
Практическая работа №12
Построение предохранительных целиков под охранные здания и сооружения.
Цель работы - научиться производить расчет и на основе его построить предохранительный целик.
Пояснение к работе.
В ходе выполнения практической работы студенты должны научиться устанавливать границы предохранительных целиков на вертикальных разрезах.
Оснащение занятия - совмещённый план здания на поверхности и подземных горных работ.
Задание
Отработке под зданием подлежат два пласта – «Полысаевский I» мощностью 2,0 м и «Полысаевский II» мощностью 2,25 м. Угол падения пластов 9°, мощность наносов 7м. Износ здания составляет 10%.
Допустимый для здания показатель суммарных деформаций [Д
д] от верхнего пласта «Полысаевский I»:
[Д
д] = [Д
д]нn1n2n3n4n5
Нормативный показатель суммарных деформаций [Д
д]н принимается равным 140мм. Значение коэффициентов n согласно приведённым таблицам и материалам примем : n1 = 1,0; n2 = 1,2; n3 = 1,0; n4 = 1,2; n5 = 0,8, откуда допустимый показатель суммарных деформаций равен
[Д
д] = 140*1,0*1,2*1,0*1,2*0,8 = 161мм.
Допустимые горизонтальные деформации определяют по формуле:
где,
длина здания
= 35 000мм;
коэффициент, учитывающий условия работы n
= 0,7;
таким образом
= 5,4*
Безопасная глубина разработки:
Нб =
=
= 433м.
|
