Инженерная геодезия (стр. 2 )

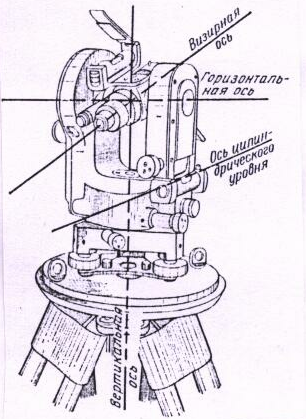

Рис.7

Для поверки этого условия устанавливают уровень параллельно двум подъёмным винтам, с помощью которых пузырёк уровня приводят на середину ампулы. Поворачивают алидаду на 180°, если при этом пузырёк уровня остаётся в центре ампулы или отойдёт от неё не более чем на одно деление, то условие считается выпол-ненным. В противном случае на половину дуги отклоне-ния перемещают пузырёк к центру исправительными винтами уровня, а на половину – подъёмными винтами.

После чего поверку повторяют.

2. Визирная ось трубы должна быть перпендикулярна к оси вращения зрительной трубы.

Выбирают удалённую, находящуюся на горизонте ясно видимую точку, визируют на неё, например, при положении КП и делают отсчёт  R  по лимбу горизонтального круга. Затем переводят трубу через зенит, визируют на ту же точку при положении КЛ и снова берут отсчёт  L по лимбу. Если коллимационная погрешность  с, вычисляемая по формуле

,

не превышает двойной точности отсчётного устройства, т. е. |c| ≤ 2t (для Т30 t=1′), то условие практически выполнено. В противном случае наводящим винтом алидады устанавливают на лимбе отсчёт, равный  L′ =L+c. Тогда центр сетки нитей сойдёт с наблюдаемой точки. Ослабив один из вертикальных винтов сетки нитей, двумя другими винтами, расположенными горизонтально, перемещают сетку нитей до совпадения её центра с изображением наблюдаемой точки. После этого поверку повторяют.

3. Ось вращения зрительной трубы должна быть перпендикулярна вертикаль-ной оси инструмента.

Устанавливают теодолит  в 30-40 м от стены какого-либо здания (рис. 8) и приводят лимб в горизонтальное положение, центр сетки нитей наводят на некоторую высоко расположенную точку А стены и закрепляют алидаду. После этого зрительную трубу опускают до горизонтального положения её визирной оси и отмечают карандашом на стене точку а1 , в которую проектируется центр сетки нитей. Переводят трубу через зенит, открепляют алидаду и при втором положении трубы снова визируют на точку А и далее аналогично намечают а2 .При совпадении точек а1  и  а2 условие считается выполненным, в противном случае теодолит исправляют только в мастерской.

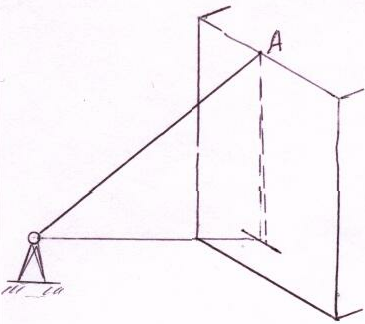

Рис. 8

4. Одна из нитей сетки должна быть параллельна, другая перпендикулярна к вертикальной оси теодолита.

Наводят центр сетки нитей на какую-нибудь точку и медленно поворачивают алидаду вокру её оси вращения, наблюдая за положением точки. Если при пере-мещении алидады изображение точки не будет сходить с горизонтальной нити, то условие выполнено. В противном случае исправляют положение сетки нитей путём её поворота до требуемого положения, предварительно отвинтив закре-пительные винты сетки нитей. После юстировки поверку следует повторить.

Лабораторная работа  № 5

I. Тригонометрическое нивелирование

1.Схема тригонометрического нивелирования (рис. 9).

Уровенная поверхность

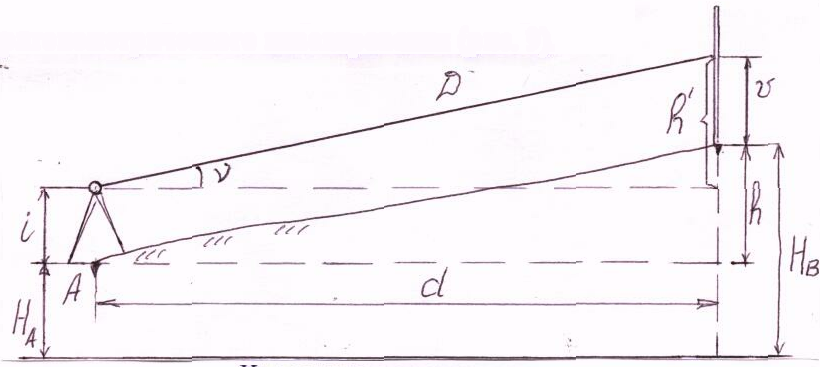

Рис. 9

2. Порядок работы на станции при тригонометрическом нивелировании:

- устанавливают теодолит в точке А и приводят в рабочее положение;

- измеряют высоту инструмента  i, в точке В устанавливают рейку;

- наводят визирную ось зрительной трубы на рейку с отсчетом υ  и измеряют угол наклона  ν  и дальномерное расстояние D;

- вычисляют превышение h между точками А и В по формуле

-υ ,  (1)

Где

  (2)

Высота точки В будет равна высоте точки А плюс превышение h:

  (3)

Если на рейке отложить высоту инструмента  i  и в эту точку визировать трубой, то в этом случае в формуле (1)  i=υ , а превышение будет вычисляться по формуле

h=h′ =  (4)

Если при этом расстояние АВ=D измеряется лентой, то

d=D cosν  (5)

и вместо формулы (4) будем иметь

h=D sinν.  (6)

Вычисленные превышения округляют до 0,01 м, знак превышения определяют по знаку угла наклона.

3. Измерить превышения и вычислить отметки наблюдаемых точек, если отметка станции (точки, на которой установлен теодолит)  Нcт =

II. Тахеометрическая съёмка

1. Порядок работы на станции при тахеометрической съёмке:

а) устанавливают теодолит в рабочее положение в вершине теодолитного хода;

б) ориентируют теодолит на соседнюю вершину хода, т. е. устанавливают отсчёт по горизонтальному кругу на эту вершину 0°00’;

в) записывают в журнал номер точки стояния, отметку этой точки Hст, высоту инструмента i и номер точки, на которую ориентирован теодолит (табл. 2);

г) определяют значение места нуля МО (отсчёты должны быть записаны в журнале);

д) наводят трубу теодолита на рейку, измеряют по нитяному дальномеру расстояние до неё  D и отсчитывают высоту наведения  υ  средней нити на рейку;

е) производят отсчёты по горизонтальному и вертикальному кругам;

ж) вычисляют угол наклона  ν  (вертикальный угол);

з) вычисляют горизонтальное проложение d и превышение h по формулам:

d=D cos2ν ;

h′ =.

h=h’+i+υ ;

и) вычисляют отметку реечной точки Н по формуле

Н=Нст+h.

2. Произвести съёмку трёх реечных точек при круге лево (КЛ).

Таблица 3

Журнал тахеометрической съёмки

Станция №  I  Высота инструмента i=1,52 м

Ориентировка на ст. II - 0°00′  Отметка станции Нст=41,17 м

№ точ-ки	Высо-та наве-дения υ, м	Даль-номер-ный отсчёт D, м	Отсчёт по гори-зонталь-ному кругу	Отсчёт по верти-кальному кругу	МО	Угол накло-на ν	Гори-зон-тальное проло-жение d, м	Превышения	Отмет-ка H, м
h′, м	h, м
КЛ	7°33′
КП	172°29′
1	2,50	87,0	106°40′	4°15′	0°01′	+4°34′	86,6	+6,40	+5,42	46,59
2	1,52	47,4	179°19′	357°19′	0°01′	-2°21′	47,3	-1,93	-1,93	39,24
3
4
5

Лабораторная работа  № 6

Изучение устройства нивелира

Нивелир №         Тип  ___

Назначение нивелира.
Основные части нивелира и их назначение (рис. 10).

Рис. 10

Порядок работы на станции при техническом нивелировании:

а) устанавливают нивелир на равном расстоянии между задней и передней точками и приводят в рабочее положение (рис. 11), т. е. выводят пузырёк круглого уровня в центр ампулы тремя подъёмными винтами, а в нивелируемых точках устанавливают рейки;

б) наводят трубу на чёрную сторону задней рейки, пузырёк цилиндрического уровня приводят в нуль-пункт (на середину) при помощи элевационного винта и берут отсчёт по рейке по средней нити сетки;

в) наводят трубу на переднюю рейку и берут отсчёт по чёрной и красной её стороне, предварительно приведя пузырёк цилиндрического уровня в нуль-пункт;

г) наводят трубу на заднюю рейку и берут отсчёт по красной её стороне;

д) для контроля вычисляют разность нулей передней РОП =b″-b′  и задней  РОЗ =а″-а′  реек. Расхождения разности нулей по абсолютной величине не должны превышать 5 мм ;

е) вычисляют дважды превышения по формулам

  (1)

где  а′, а″ - задние отсчёты соответственно по чёрной и красной сторонам рейки;

b′, b″ - передние отсчёты соответственно по чёрной и красной сторонам рейки.

Уровенная поверхность

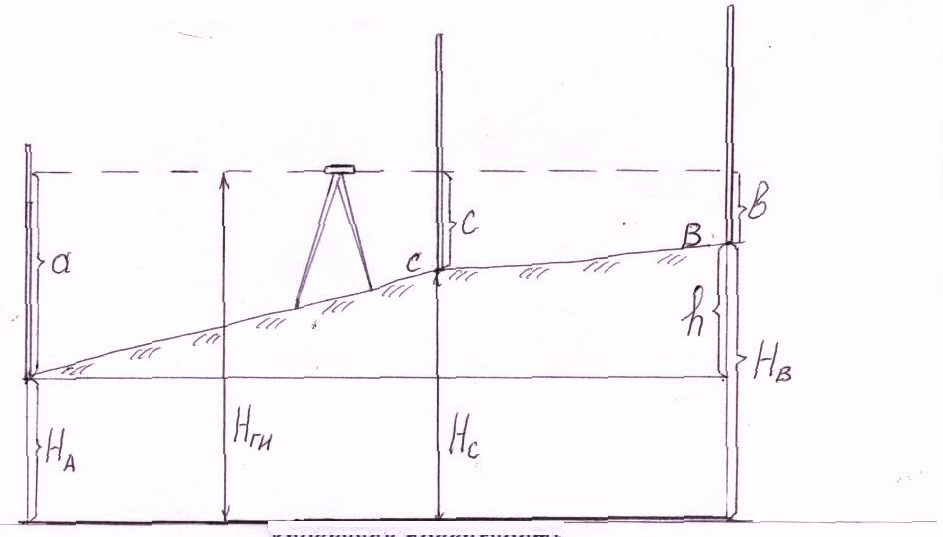

Рис. 11

Измерения считают выполненными правильно, если  |h′-h″|≤5 мм, в против-ном случае измерения повторяют. После чего вычисляют среднее превышение и отметку передней точки В.

  (2)

НВ=НА+hcp;  (3)

ж) наводят трубу на рейку, установленную на промежуточной точке С,  и берут отсчёт  с по чёрной её стороне. Отметка промежуточной точки вычисляется по формуле

НС=НГИ –с,  (4)

где  НГИ – горизонт инструмента.

Горизонт инструмента вычисляется по формуле

НГИ =НА +а′.  (5)

Примечание. Перед каждым отсчётом (элевационным винтом) совмещают центр пузырька с нуль-пунктом ампулы.

4) Произвести отсчёты по рейкам, установленным на задней, передней и промежуточной точках, и записать в журнал результаты (табл. 4).
