Лабораторная работа  № 1

Изучение топографической карты и решение инженерных задач по ней

Перечислить элементы зарамочного оформления карты.
Картографическая сетка:

а) как нанесена сетка географических координат?

б) как нанесена сетка прямоугольных координат?

Для двух пунктов 1 и 2 , заданных преподавателем, определить по карте:

а) географические координаты;

б) прямоугольные координаты;

в) расстояние между ними с помощью линейного графического масштаба карты;

г) используя масштаб заложения, задаться уклоном  iо  и проложить на карте между этими точками линию заданного уклона

iо =

д) дирекционный угол линии 1 – 2

α1-2 =

е) магнитный азимут линии 1 – 2

Ам1-2 =α1-2 – (+δ) + (+γ) ;

ж) истинный азимут линии 1 – 2

А1-2 =α1-2 + (+γ) .

Примечание. Значения  δ  и  γ  берутся по карте.

з) наибольшую крутизну ската  νmax  по линии 1 – 2

νmax =

Построить профиль линии 1 – 2 (рис. 1).

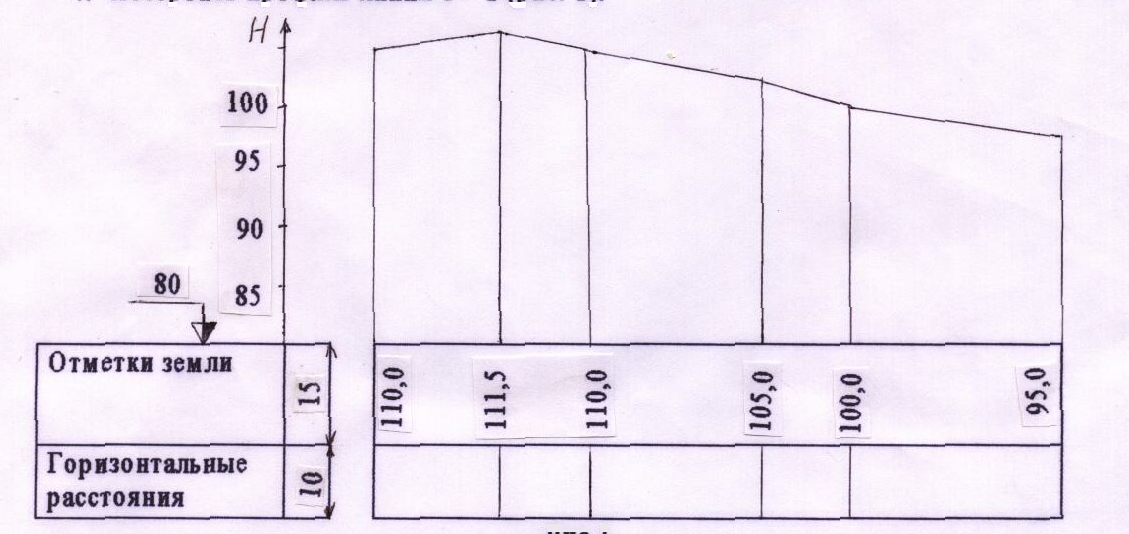

Рис.1

Примечание. Горизонтальный масштаб принять равным масштабу карты, а вертикальный – 1:500.

Определить границу водосборной площади для заданного створа водотока.

Лабораторная работа  № 2

Изучение устройства теодолита (Т30, 2Т30). Измерение горизонтальных углов

Теодолит №  _______        Тип  ___

1. Назначение теодолита.

2. Перечислить основные части теодолита Т30 (рис. 2).

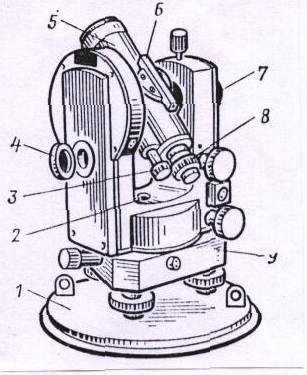

Рис. 2

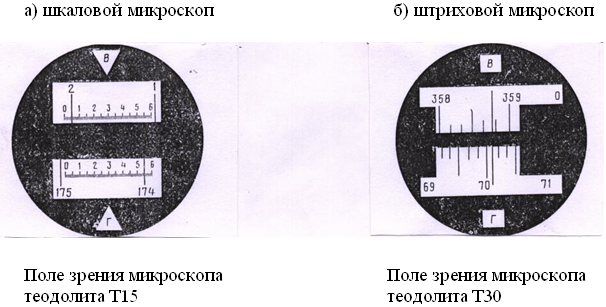

3.Поле зрения отсчётного устройства (рис. 3,а, б).

Зарисуйте и укажите отсчёт по микроскопу.

Рис. 3

4. Порядок работы на станции при измерении горизонтальных углов способом приёмов:

а) установить теодолит в рабочее положение: центрировать с помощью отвеса; привести ось вращения инструмента в вертикальное положение; фокусировать;

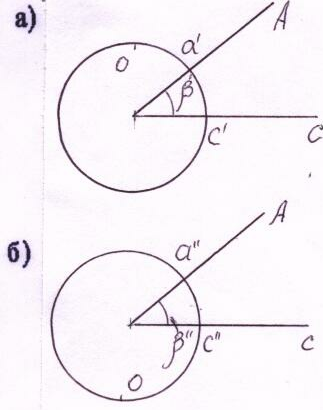

Рис. 4

б) навести визирную ось зрительной трубы на правую точку  С  измеряемого угла и, закрепив алидаду, взять отсчёт  с′ (рис. 4,а);

в) открепив закрепительный винт алидады, на-вести визирную ось зрительной трубы на левую точку измеряемого угла  А  и, закрепив алидаду, взять отсчёт  а′. Угол вычисляется по формуле

β′ =с′ - а′;

г) после измерения угла одним полуприёмом перевести зрительную трубу через зенит, повернуть лимб на  5-10° (примерно) и измерить угол вторым полуприёмом в порядке, указанном выше (рис. 4,б), вычислить угол

β″ =с″ - а″.

Два полуприёма составляют один приём. Расхождение в полуприёмах не должно превышать двойной точности отсчётного устройства

Δпред =2t.

5. Измерить горизонтальный угол между двумя заданными направлениями и записать результаты измерений в журнал (табл. 1).

Таблица 1

№ точки стояния	№ точки визирования	Круг	Отсчёты	Угол из полуприё-ма	Среднее значение угла	Схема угла
1	2	3	4	5	6	7
В	С А	КП	88°43,0′ 46°25,0′	42°18,0′	42°18,5′
В	С А	КЛ	273°28,5′ 231°10,0′	42°18,5′

Лабораторная работа  № 3

I. Измерение вертикальных углов

1.Порядок измерения вертикальных углов:

а) устанавливают инструмент в рабочее положение, т. е. центрируют, выводят ось вращения инструмента в отвесное положение при помощи цилиндрического уровня, настраивают резкость по глазу и по предмету (фокусируют);

б) наводят визирную ось зрительной трубы при « круге лево» на заданную точку, приводят пузырёк уровня в центр ампулы, берут отсчет по вертикальному кругу (КЛ);

в) переводят трубу через зенит и вторично наводят на заданную точку, берут отсчет (КП) при «круге право»;

г) вычисляют значение места нуля (МО) и угол наклона линии визирования по формулам (1).

Правильность измерения вертикальных углов контролируется постоянством МО, колебания которого в процессе измерений не должны превышать двойной точности отсчётного приспособления.

2. Измерить один вертикальный угол, записи отсчетов произвести в журнале измерения углов (табл. 2).

Таблица 2

№ точки стояния	№ точки визирования	Круг	Отсчёт	МО	Угол наклона
1	6	КЛ КП	8°41′ 171°21′	0° 01′	8°40′

II. Определение расстояния по нитяному дальномеру

1.Порядок работ при измерении расстояния.

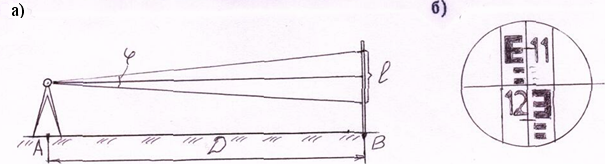

Рис. 5

В точке  А устанавливают теодолит, а в точке В – рейку (рис. 5,а). Приводят трубу в горизонтальное положение, наводят на рейку и берут отсчеты по дально-мерным нитям n1 и n2 (рис. 5,б), вычисляя дальномерный отсчет l=n2 –n1 . Расстояние вычисляют по формуле

D= ctg l=K l,  (2)

где К - коэффициент дальномера, К=100.

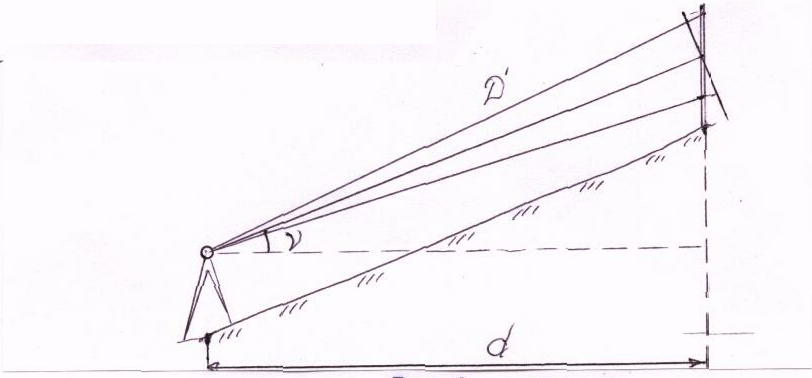

Рис. 6

Формула (2) действительна при условии перпендикулярности визирной оси и оси рейки. Если визирная ось наклонна, а рейка вертикальна (рис. 6), то растояние от инструмента до рейки вычисляют по формуле

D′=K l cosν=D cosν,  (3)

где ν - угол наклона визирного луча.

Горизонтальное проложение наклонного расстояния, измеренного нитяным дальномером, определяют по формуле

D=K l cos2ν=D cos2ν.  (4)

Точность определения расстояния нитяным дальномером значительно меньше точности определения расстояний лентой. Она характеризуется относительной погрешностью в среднем 1/300, главным образом вследствие малой точности отсчитывания по рейке.

2. Измерить два расстояния нитяным дальномером.

Лабораторная работа  № 4

Поверки теодолита

1. Ось цилиндрического уровня при алидаде горизон-тального круга должна быть перпендикулярна к верти-кальной оси прибора (рис. 7).
