.4 КОВШОВЫЙ ЭЛЕВАТОР ДЛЯ ОБЛЕГЧЕННОГО РЕЖИМА РАБОТЫ (Менее 150 тонн в час)
Все элеваторы для облегченного режима работы должны соответствовать техническим требованиям на конвейеры для тяжелых условий, за исключением следующих изменений:
.1 Подшипники могут быть шарикового типа.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 13 из 24
.2 Диаметры ведущего и ведомого шкивов могут быть менее 0,91 м.
.3 Выступ ковша может быть меньше, чем 17,8 см (7 дюймов)
.4 Для облицовки используется сталь AR 220 толщиной 3,42 см (0,1345 дюйма).
.5 Шкивы должны быть на 7,62 см (3 дюйма) шире, чем лента.
.6 Внутренний размер корпуса должен быть на 7,62 мм (3 дюйма) шире, чем шкивы.
3. ИСПЫТАНИЕ
.1 По окончании изготовления и сборки головной секции и привода агрегат в сборе должен быть тщательным образом испытан Изготовителем конвейера, который должен проверить бесперебойную работу, правильную рабочую скорость, регулировку, а также натяжения ленты/цепи. Изготовитель конвейера должен также проверить размыкатели цепи типа Klixon или термисторы двигателя для двигателей мощностью 30 кВт и выше и четко отметить правильность наполнения масла и положения пробок уровня контроля масла на редукторе.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 14 из 24
ПРИЛОЖЕНИЕ А – Схемы
ЧЕРТЁЖ ОБЩЕГО ВИДА:
Угловой штамп чертежа, номер чертежа и номер редакции, а также следующая информация:
БОКОВАЯ ПРОЕКЦИЯ
Габаритные размеры оборудования (головная секция, хвостовая секция и желоб). Расстояние от центральной линии входного отверстия до центральной линии выпускного отверстия. Номера элементов.
ГОРИЗОНТАЛЬНАЯ ПРОЕКЦИЯ
Предоставляется по требованию владельца.
ДЕТАЛИРОВАННЫЙ ЧЕРТЕЖ ВХОДНОГО И ВЫПУСКНОГО ФЛАНЦЕВ
Габаритные размеры фланцев изнутри и снаружи. Расположение и диаметры отверстий под болты. Номера элементов.
ОРИЕНТАЦИОННЫЙ ПЛАН УСТАНОВКИ ПРИВОДА
Расположите боковую часть привода относительно головной секции и выпускного отверстия
СЕКЦИЯ (СЕКЦИИ) ЖЕЛОБА
Габаритные размеры желоба изнутри и снаружи
Элементы конструкции
Расположение и диаметры отверстий под болты.
Номера элементов.
ДЕТАЛИРОВАННЫЙ ЧЕРТЕЖ БОКОВОЙ ПРОЕКЦИИ СЕКЦИИ ЗАГРУЗОЧНОЙ ВОРОНКИ
Габаритные размеры
Натяжное приспособление
Комплектующие узлы
Номера элементов.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 15 из 24
ДЕТАЛИРОВАННЫЙ ЧЕРТЕЖ БОКОВОЙ ПРОЕКЦИИ И ВИДА С ТОРЦА ГОЛОВНОЙ СЕКЦИИ
Габаритные размеры
Опоры подшипников и регулировочные приспособления
Узлы привода (двигатель, опора двигателя, редуктор, приводной ремень, реактивная стойка и т. д.)
Комплектующие узлы
Номера элементов.
ОБЩИЕ ЗАМЕЧАНИЯ
Точно определенный продукт
Плотность точно определенного продукта
Расчетная производительность по точно определенному продукту на основе водяного уровня
Скорость ленты – м/мин. (или футов в минуту).
Скорость ведущего вала – оборотов в минуту
Спецификация на покраску
Требования к смазке для подшипников, редуктора и ограничителя обратного хода (консистентная смазка и жидкая смазка) в диапазоне рабочих температур окружающей среды, определяемых Владельцем.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
Номер позиции, Описание (производитель и форма), Номер компонента и количество
Пункты, которые должны быть включены:
Конструкция головной секции
Ведущий вал
Подшипники ведущего вала
Ведущий шкив
Конструкция загрузочной воронки
Вал загрузочной воронки
Подшипники загрузочной воронки
Шкив загрузочной воронки
Ковши элеватора
Лента ковшей элеватора
Все облицовочные материалы
Все прокладки и фиксаторы
Все болты, гайки и установочные винты
Все моменты затяжки болтов, гаек и установочных винтов
Дли электродвигателя: изготовитель, модель, мощность в кВт, л. с., напряжение, число оборотов в минуту.
Для редуктора: изготовитель, модель, передаточное число
Изготовитель и модель ограничителя обратного хода
Приводной ремень и звездочка/шкив: изготовитель, модель.
Надлежащее натяжение ремня: конкретная стрела прогиба при заданном усилии (для нового и б/у).
Детали реактивной штанги.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 16 из 24
ТРЕБОВАНИЯ К УГЛОВОМУ ШТАМПУ (Для всех чертежей):
Угловые штампы должны содержать следующие элементы:
Наименование и адрес подрядчика
Наименование компании Каргилл
Логотип компании Каргилл (необязательный элемент, может быть получен у Владельца)
Завод, для которого предназначен чертёж и его местонахождение
Название чертежа, описывающее его содержание
Уникальный номер чертежа подрядчика, а также номер файла и проекта, если таковые имеются.
Дата завершения чертежа
Масштаб чертежа (и графический масштаб для пространственного моделирования в САПР AutoCAD)
Начерчен ___
Утвержден ___
Номер редакции с описательным списком редакций
ТРЕБОВАНИЯ К ИМЕНАМ ФАЙЛОВ (Для всех чертежей):
В именах файлов цифровых чертежей AutoCAD используется следующий формат:
Уникальный номер чертежа подрядчика, а также номер файла и проекта, если таковые имеются. Номеру редакции предшествует буква “r”.
Например, имя файла “1234ABCDr3.dwg” представляет номер чертежа ABCD1234, редакция 3.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 17 из 24
ПРИЛОЖЕНИЕ Б – Схемы
-ПРОФИЛЬ КОЖУХА ГОЛОВНОЙ СЕКЦИИ В СООТВЕТСТВИИ С РЕКОМЕНДАЦИЯМИ ИЗГОТОВИТЕЛЯ
ПРОЕКЦИЯ ПЕРЕСЕЧЕНИЯ С ВЕРТИКАЛЬНОЙ ЛИНИЕЙ, ПРОВЕДЕННОЙ ЧЕРЕЗ ВЕДУЩИЙ ВАЛ
7,6 см (3”)
мин. между ковшом и внутренней частью кожуха
СКРЕБОК ИЗ СВМВ ПОЛИМЕРА НА РАССТОЯНИИ 12,7 ММ (0,5 ДЮЙМА) ОТ КОВШЕЙ
ГОЛОВНАЯ СЕКЦИЯ ВЕРТИКАЛЬНОЙ ЧАСТИ
Рис. 1.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 18 из 24
ПОЛОЖЕНИЕ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ТРЕНИЯ (С ДВУХ СТОРОН)
ПОЛОЖЕНИЕ ДАТЧИКА ТРЕНИЯ (С ДВУХ СТОРОН)
ДАТЧИК ПОДШИПНИКА (С ДВУХ СТОРОН)
РАСПОЛОЖЕНИЕ ДАТЧИКОВ ГОЛОВНОЙ СЕКЦИИ ВЕРТИКАЛЬНОЙ ЧАСТИ
Рисунок 2.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 19 из 24

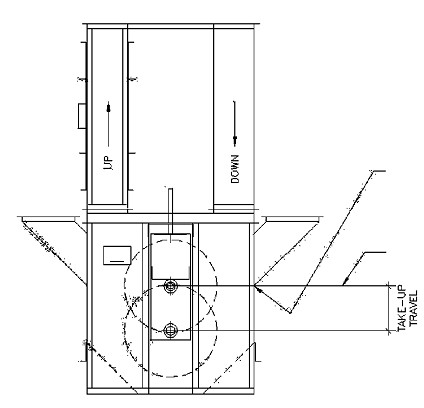

ПЕРЕДНЕЕ И ЗАДНЕЕ ВХОДНЫЕ ОТВЕРСТИЯ НЕ ДОЛЖНЫ БЫТЬ НИЖЕ, ЧЕМ ЦЕНТРАЛЬНАЯ ЛИНИЯ ШКИВА ЗАГРУЗОЧНОЙ ВОРОНКИ В ЕГО НАИВЫСШЕМ ПОЛОЖЕНИИ.
ВЕРХНИЙ ПРЕДЕЛ ХОДА НАТЯЖНОГО УСТРОЙСТВА
МИНИМАЛЬНЫЕ ВЫСОТЫ ВХОДНЫХ ОТВЕРСТИЙ ЗАГРУЗОЧНОЙ ВОРОНКИ ВЕРТИКАЛЬНОЙ ЧАСТИ.
Рисунок 3.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 20 из 24

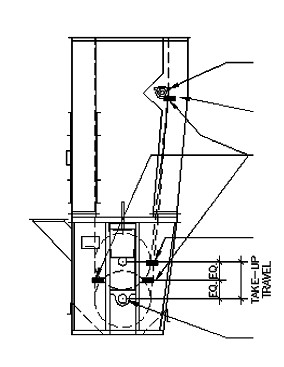

-РАСПОЛОЖЕНИЕ ДАТЧИКА ПОДШИПНИКА (С ДВУХ СТОРОН)
ВНИМАНИЕ:
ЭТОТ ДАТЧИК ТРЕНИЯ И ДАТЧИК ПОДШИПНИКА ТРЕБУЮТСЯ ТОЛЬКО В СЛУЧАЕ ПРИМЕНЕНИЯ ОТКЛОНЯЮЩЕГО БАРАБАНА
-РАСПОЛОЖЕНИЕ ДАТЧИКОВ ТРЕНИЯ (С ДВУХ СТОРОН). ДАТЧИКИ ДОЛЖНЫ БЫТЬ ПОДОБРАНЫ ПО РАЗМЕРУ ТАК, ЧТОБЫ ОНИ МОГЛИ БЫТЬ СМОНТИРОВАНЫ НАД ЛИНИЕЙ ЛЕНТЫ И КРАЕМ ШКИВА, ЧТОБЫ ПОКРЫВАТЬ ПЕРЕМЕЩЕНИЕ ШКИВА ВО ВРЕМЯ НАТЯЖЕНИЯ
АЛЬТЕРНАТИВНОЕ ПОЛОЖЕНИЕ ДАТЧИКА ТРЕНИЯ (С ДВУХ СТОРОН), КОГДА ИСПОЛЬЗУЕТСЯ ОТКЛОНЯЮЩИЙ БАРАБАН.
ДАТЧИК ПОДШИПНИКА (С ДВУХ СТОРОН)
РАСПОЛОЖЕНИЕ ДАТЧИКОВ СЕКЦИИ ЗАГРУЗОЧНОЙ ВОРОНКИ ВЕРТИКАЛЬНОЙ ЧАСТИ
Рисунок 4.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 21 из 24
Монтажные отверстия (TY OF +)
Монтажная плита кожуха ленты
Вырез в кожухе опоры
Кабельная проводка/втулка датчика (изменяется с типом датчика)
* размер в длину может быть больше в случае блока нескольких датчиков (утвердите у Владельца) лВвладельца)OWNER)
50 мм х 101 мм* х 12.7 мм) (2’’ х 4" х 1/2") — пластина толстого латунного датчика трения
Резьбовые отверстия (2)
Кожух опоры/конвейера
Прокладки (при необходимости)
Монтажная плита кожуха
ленты
Резьбовые отверстия (MTG) (2)
Фронтальное сечение
Детальный чертеж датчика трения и его монтажной плиты
Рисунок 5.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 22 из 24
Внимание: наконечник датчика из нержавеющей стали не должен касаться обоймы подшипника, оставьте зазор примерно 3 мм (1/8")
Стык/Распределительная коробка
Разъём5 мм' (3/16") ID
- Гибкий кабелепровод или армированный кабель в зависимости от типа датчика
Масленка подшипника
Датчик
-T-образное сочленение
Штуцер
Рисунок 6.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 23 из 24
Редуктор
Приварите палец к серьге с обоих концов (в 4 местах), чтобы предотвратить движение пальца в серьге

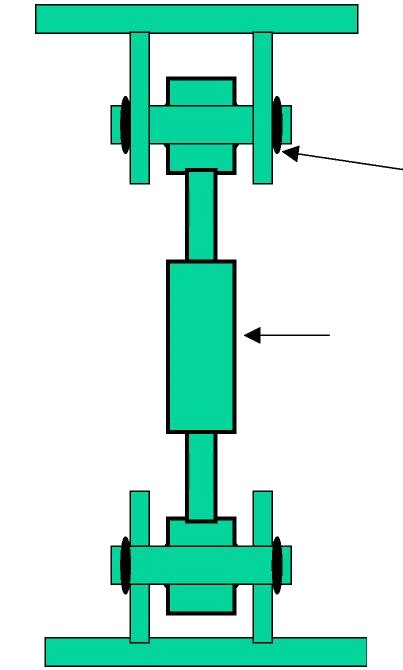

Реактивная тяга с соединительной тягой со сферическими наконечниками, с или без винтовой стяжной муфты с контргайками, если требуется.
Основание мотора
Реактивная тяга с малым зазором
Рисунок 7.
АВТОРСКИЕ ПРАВА ПРИНАДЛЕЖАТ КАРГИЛЛ ИНК. 2004 ПЕРЕПЕЧАТКА ЗАПРЕЩАЕТСЯ. РЕДАКЦИЯ ОТ : 14.12.2004
Cargill World Wide Grain Equipment & Engineering Specifications
КОВШОВЫЕ ЭЛЕВАТОРЫ ДЛЯ ЗЕРНА РАЗДЕЛ 14552
Стр. 24 из 24
Эта страница намеренно оставлена пустой.
