Межгосударственный стандарт аудио-, видео - и аналогичная электронная аппаратура требования безопасности (стр. 39 )

Категории огнестойкости материала основания печатных плат, имеющих мощность на согласованной нагрузке более 15 Вт, работающих в нормальных рабочих условиях с напряжением более 400 В (пиковое значение) переменного или постоянного тока, и материала основания печатных плат, несущих искровые разрядники, обеспечивающие защиту от перенапряжений, должна быть V-0 согласно IEC 60707, за исключением тех печатных плат, которые заключены в металлический кожух с отверстиями только для соединяющих проводов, которые целиком заполняют эти отверстия.

КонсультантПлюс: примечание.

В официальном тексте документа, видимо, допущена опечатка: пункт G1 отсутствует. Возможно, имеется в виду пункт G.1.

&Соответствие проверяют для печатных плат, имеющих минимальную толщину согласно требованиям IEC 60707 или G1 (Приложение G) после предварительной 24-часовой выдержки в камере с циркуляцией воздуха, а затем 4-часового охлаждения до комнатной температуры в сушильной камере, содержащей безводный хлорид кальция.&

20.1.4. Компоненты и части, на которые не распространяются требования 20.1.1 - 20.1.3

Данный пункт не распространяется на противопожарные кожухи.

Если расстояние между потенциальными источниками воспламенения и компонентами или частями, перечисленными в заголовке, не превышают установленного в таблице 21, эти компоненты и части должны удовлетворять соответствующей категории огнестойкости согласно IEC 60707, как определено в таблице 21, за исключением случаев, когда установлена защищающая от потенциального источника воспламенения перегородка, изготовленная из металла или удовлетворяющая требованиям огнестойкости согласно таблице 21. Перегородка должна быть сплошной, жесткой и иметь размеры, по крайней мере позволяющие закрывать зоны, установленные в таблице 21 и показанные на рисунке 13. Размеры неметаллической перегородки должны быть достаточными для того, чтобы предотвратить воспламенение ее кромок и кромок отверстий в перегородке.

Таблица 21

Расстояния от потенциальных источников воспламенения

и соответствующие категории огнестойкости

Напряжение разомкнутой цепи  потенци-  ального  источника  воспла-  менения	Для аппаратуры, имеющей напряжение,    не превышающее 4 кВ	Для аппаратуры, имеющей напряжение,    превышающее 4 кВ
Минимальное расстояние  от потен-  циального  источника  воспламе-  нения до  компонентов или частей  (см. рисунок 13), мм	Категория  огнестой-  кости  компонентов или частей по  IEC 60707  в случае,  когда  расстояние меньше  минимально допустимого расстояния, указанного в предыду - щей графе	Мини-  мальное расстоя- ние от  потен-  циаль-  ного  источ-  ника  воспла - менения до не-  металли- ческой  пере-  городки, мм	Кате-  гория  огне-  стой-  кости  неме-  талли - ческой пере-  городки	Минимальное расстояние  от потен-  циального  источника  воспламе-  нения до  компонентов или частей  (см. рисунок 13), мм	Категория  огнестой-  кости  компонентов или частей по  IEC 60707  в случае,  когда  расстояние меньше  минимально допустимого расстояния, указанного в предыду - щей графе	Мини-  мальное расстоя- ние от  потен-  циаль-  ного  источ-  ника  воспла - менения до не-  металли- ческой  пере-  городки, мм	Кате-  гория  огне-  стой-  кости  неме-  талли - ческой пере-  городки
Внизу или сбоку	Вверху	Внизу или сбоку	Вверху
> 50 до  <= 400 В  (пиковое  значение) переменного   или  постоянного   тока	13	50	HB75	Не тре - буется	Не тре- буется	13	50	V-1	5	V-1
> 400 до  <= 4000 В (пиковое  значение) переменного   или  постоянного   тока	13	50	V-1	5	V-1	20	50	V-1	5	V-0
> 4000 В  (пиковое  значение) переменного   или  постоянного   тока	-	см. 20.2

&Соответствие проверяют обследованием, измерением и испытанием по G.3 (Приложение G).&

Печатные платы, несущие потенциальные источники воспламенения, не рассматривают как защищающую перегородку, удовлетворяющую требованиям настоящего пункта.

На потенциальные источники воспламенения, имеющиеся внутри электрических компонентов, настоящие требования не распространяются.

Дерево и материалы на древесной основе толщиной не менее 6 мм рассматривают как соответствующие требованиям огнестойкости категории V-1 настоящего пункта.

Для аппаратуры, напряжения которой превышают 4 кВ при нормальных условиях эксплуатации и защита которой основана на выдерживании расстояний, установленных в таблице 21, материал внешнего кожуха должен отвечать требованиям огнестойкости категории HB40 или более высокой в соответствии с требованиями IEC 60707. Однако если части или участки внешнего кожуха аппарата защищены перегородками или внутренним противопожарным кожухом, то никакие требования по огнестойкости к ним не применяют.

&Соответствие проверяют по IEC 60707 или G.1 (Приложение G) для наименьшей используемой толщины.&

20.2. Противопожарный кожух

20.2.1. Потенциальные источники воспламенения с напряжением разомкнутой цепи, превышающим 4 кВ (пиковое значение) переменного тока или постоянного тока в нормальных рабочих условиях, должны быть помещены в противопожарный кожух, который должен соответствовать требованиям по огнестойкости категории V-1 или более высокой согласно IEC 60707.

Противопожарный кожух не требуется, если:

- напряжение разомкнутой цепи потенциального источника воспламенения ограничено < 4 кВ посредством электронной защитной цепи;

- напряжение разомкнутой цепи потенциального источника воспламенения не превышает 4 кВ при неисправности, такой как обрыв или замыкание.

&Напряжение измеряют в месте с наименьшим зазором между частями, замкнутыми или оборванными при неисправности, и через который может начаться образование электрической дуги.&

Дерево и материалы на древесной основе толщиной не менее 6 мм рассматривают как соответствующие требованиям огнестойкости категории V-1 настоящего пункта.

&Соответствие проверяют по IEC 60707 или G.1 (Приложение G) для наименьшей используемой толщины.&

20.2.2. Внутренние противопожарные кожухи не должны иметь отверстий для вентиляции, превышающих 1 мм независимо от длины.

Отверстия для соединяющих проводов должны быть целиком заполнены проводами.

&Соответствие проверяют обследованием и измерением.&

20.2.3. Если внутренние противопожарные кожухи удовлетворяют требованиям 20.2.1 и 20.2.2, то к наружным кожухам аппаратуры не применяют требования по огнестойкости и никакие пассивные требования по огнестойкости не распространяются на компоненты или части, находящиеся вне противопожарного кожуха.

Изоляцию внутренней проводки, соответствующую требованиям 20.1.2, рассматривают как составную часть внутреннего противопожарного кожуха.

&Соответствие проверяют обследованием.&

Примечание. См. 4.3.

Рисунок 1. Схема испытательной цепи

для условий неисправности

1 - сеть питания; 2 - электрически разделенные

доступные проводящие части

На рисунке показан разделительный трансформатор T, где точка a опасна для жизни относительно точки b. Если конец a и b находится внутри аппарата при проверке соответствия требованиям 8.6, учитывают сумму расстояний x и y.

Примечание. См. 8.6.

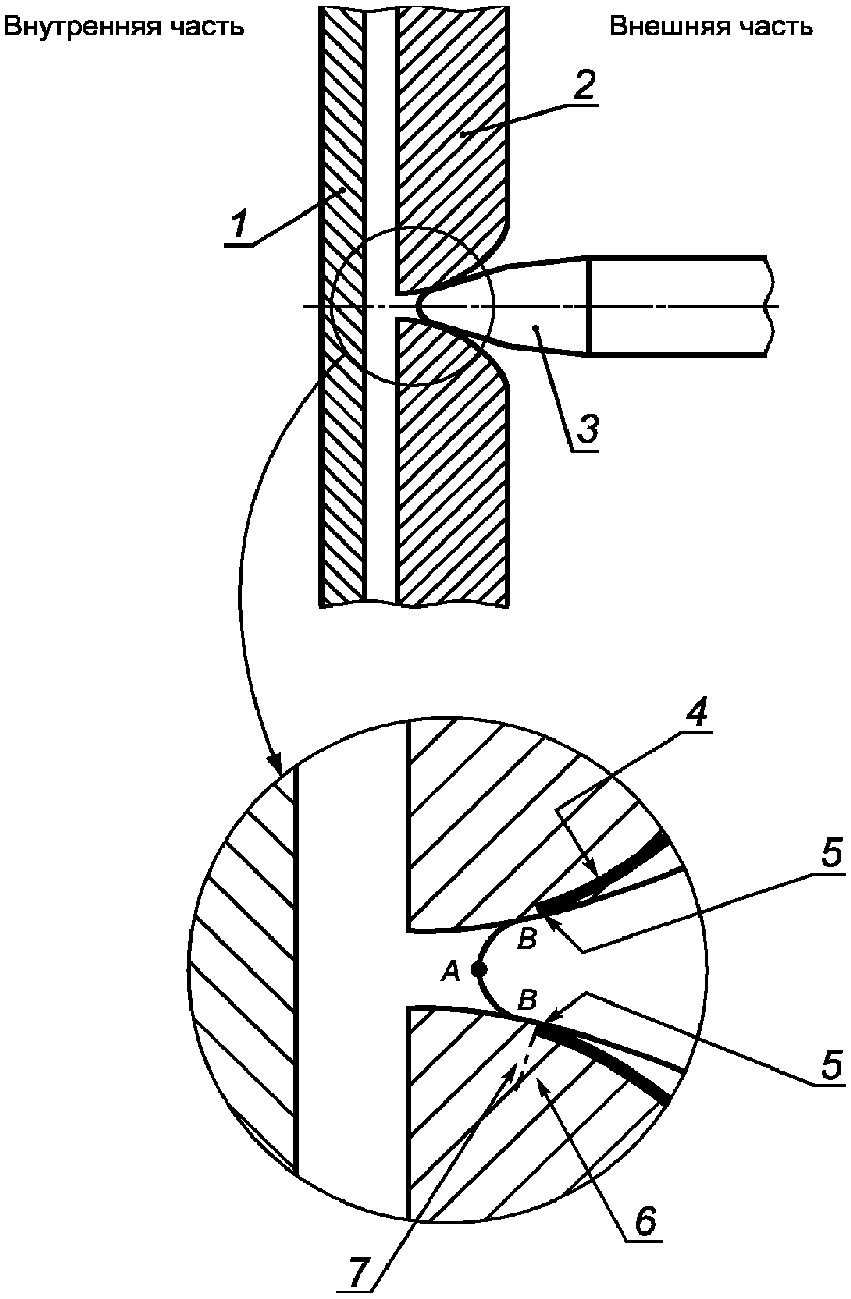

Рисунок 2. Пример оценки усиленной изоляции

1 - часть под опасным напряжением; 2 - корпус

из изоляционного материала; 3 - испытательный палец;

4 - поверхность, считающаяся покрытой металлической

фольгой; 5 - точка контакта; 6 - доступная

для испытательного пальца поверхность;

7 - недоступная для испытательного пальца поверхность

Точка A используется для определения доступности (см. 9.1.1).

Точка B используется для измерений воздушных зазоров и путей утечки (см. раздел 13).

Примечание. См. 9.1.1.2 и 13.3.1.

Рисунок 3. Пример доступных частей

Примечание. См. 9.1.7.

Рисунок 4. Испытательный крюк

; ; ; ;
