; (Резистор используют,

когда испытания по 14.2 выполняют на компоненте,

включающем в себя только конденсатор)

Выключатель S является критической частью цепи. Конструкцией выключателя должна быть предусмотрена возможность уменьшения потерь энергии на искрение или в случае недостаточной изоляции. Пример такого выключателя приведен на рисунке 5b.

Испытуемый компонент X подключают к клеммам C и D. Дополнительно в схему допускается включить делитель напряжения на резисторах и , чтобы с помощью подключенного параллельно резистору осциллографа наблюдать формы напряжения на испытуемом компоненте. Этот делитель напряжения скорректирован так, чтобы наблюдаемая форма волны соответствовала форме волны через испытуемый компонент.

Примечание. См. 10.1 и 14.1.

Рисунок 5a. Испытательная цепь

1 - катушка; 2 - втягиваемый сердечник; 3 - выключатель,

управляемый электродвигателем или любым аналогичным

устройством; 4 - стержень из изолирующего материала

- A и B - латунные опоры, поддерживающие дисковые электроды E, расположенные на расстоянии 15 мм;

- K - латунный шар диаметром 7 мм, закрепленный на жестком стержне из изоляционного материала длиной приблизительно 150 мм.

Желательно, чтобы было исключено отскакивание шара K.

Рисунок 5b. Пример исполнения переключателя,

используемого в схеме испытания перенапряжением

1 - металлическая рама, удерживающая штырь в вертикальном

положении (штырь свободно двигается в вертикальном

направлении); 2 - металлический штырь массой 100 г;

3 - края штыря закруглены радиусом 0,5 мм;

4 - испытуемый образец; 5 - изоляционное основание;

6 - клеммы для подачи испытательного напряжения

Примечание. См. 10.3.2.

Рисунок 6. Установка для испытаний

на электрическую прочность

Примечание. См. 10.3.2 и таблицу 5.

Рисунок 7. Испытательное напряжение

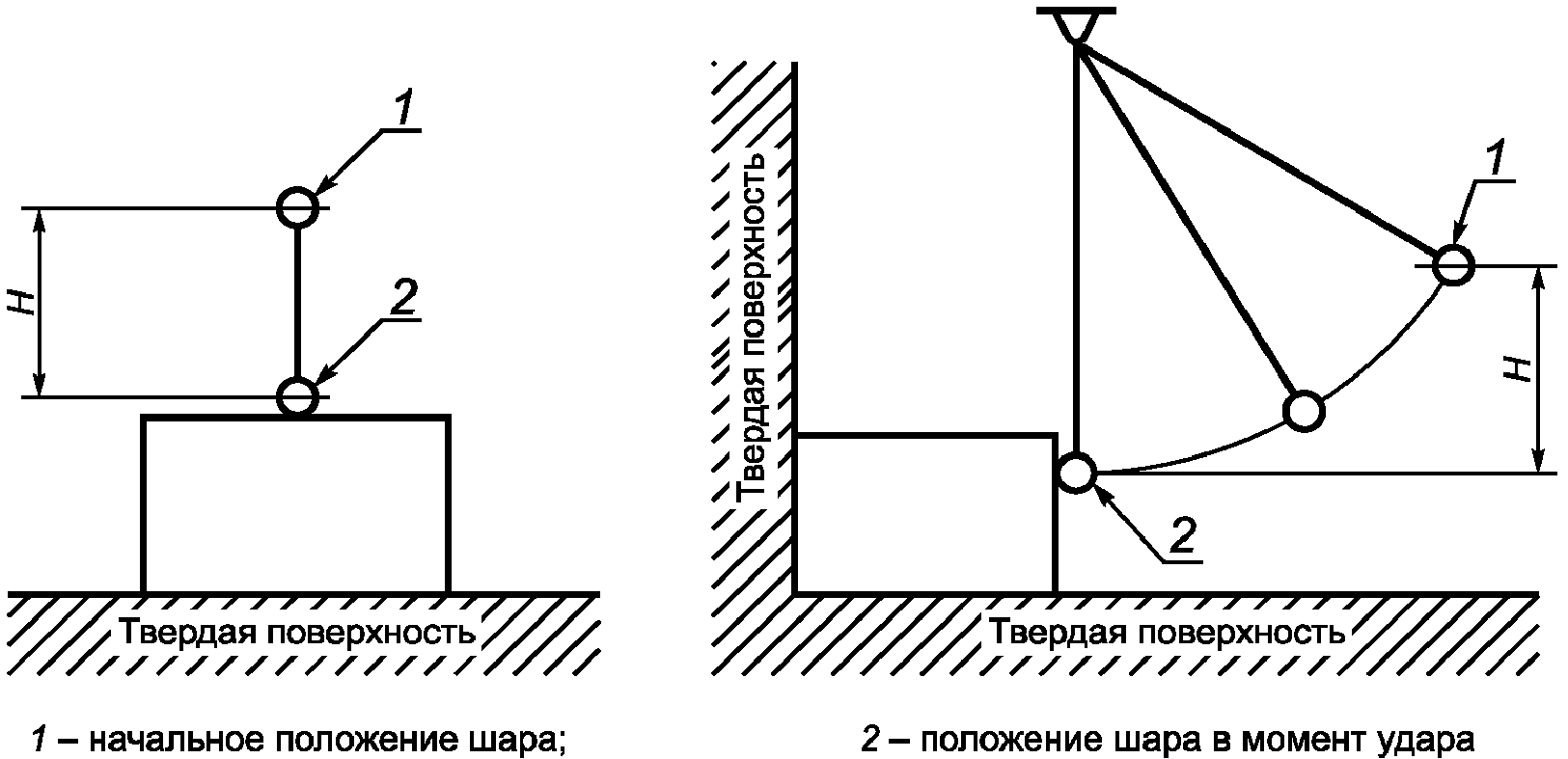

Рисунок 8. Испытание на удар с использованием

стального шара

Материал: закаленная сталь

  В миллиметрах

┌───────┬─────┬───────┬─────┬─────┬─────────┬────────┬────────┬────────┬──────┐

│  a  │b min│  c  │d min│e min│  f  │  g  │  h  │  j  │k min │

├───────┼─────┼───────┼─────┼─────┼─────────┼────────┼────────┼────────┼──────┤

│  0 │  │  0 │  │  │  │  │  │  │  │

│9,576  │8,05 │2,438  │ 9,1 │7,112│0,8+/-0,4│40+/-0,4│12+/-0,4│43+/-0,4│ 0,3  │

│  -1│  │  -1│  │  │  │  │  │  │радиус│

└───────┴─────┴───────┴─────┴─────┴─────────┴────────┴────────┴────────┴──────┘

Сопрягаемый участок испытательного штекера в соответствии с рисунком 7 IEC 60169-2 [3].

Примечание. См. 12.5.

Рисунок 9. Испытательный штекер для механических испытаний

антенных коаксиальных соединителей

Кривую рассчитывают по формуле

,

где d - расстояние (при минимальном значении зазора и пути утечки, равно 0,2 мм), мм;

V - пиковое значение рабочего напряжения, В.

Примечание. См. 13.5.1.

Рисунок 10. Минимальные зазоры и пути утечки

для печатных плат

1 - розетка; 2 - образец; 3 - груз; 4 - балансирующий рычаг

Примечание. См. 15.4.1.

Рисунок 11. Установка для испытаний устройств,

составляющих часть сетевой вилки

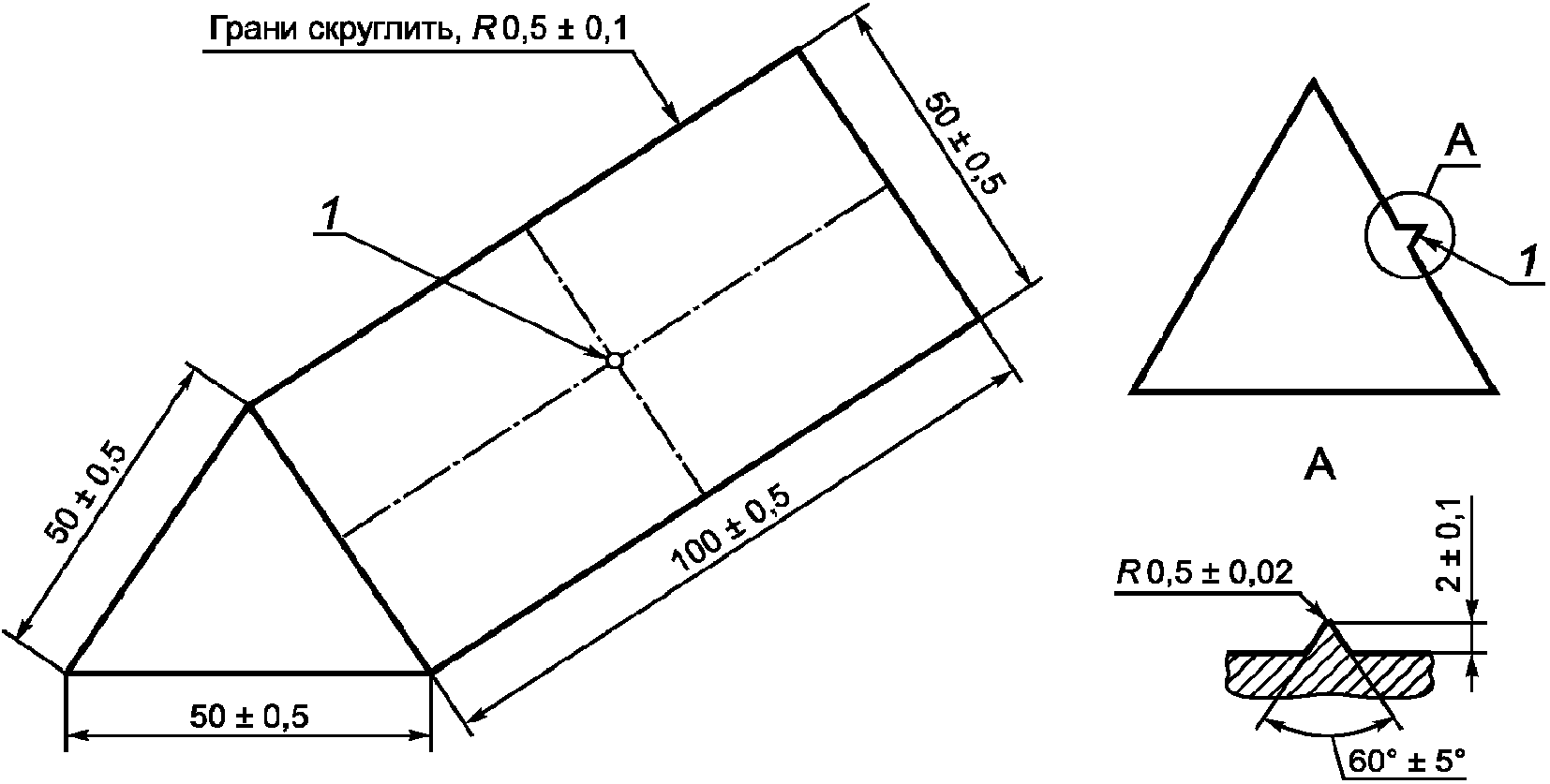

Рисунок 12. Образец царапин для испытаний

на взрывоопасность

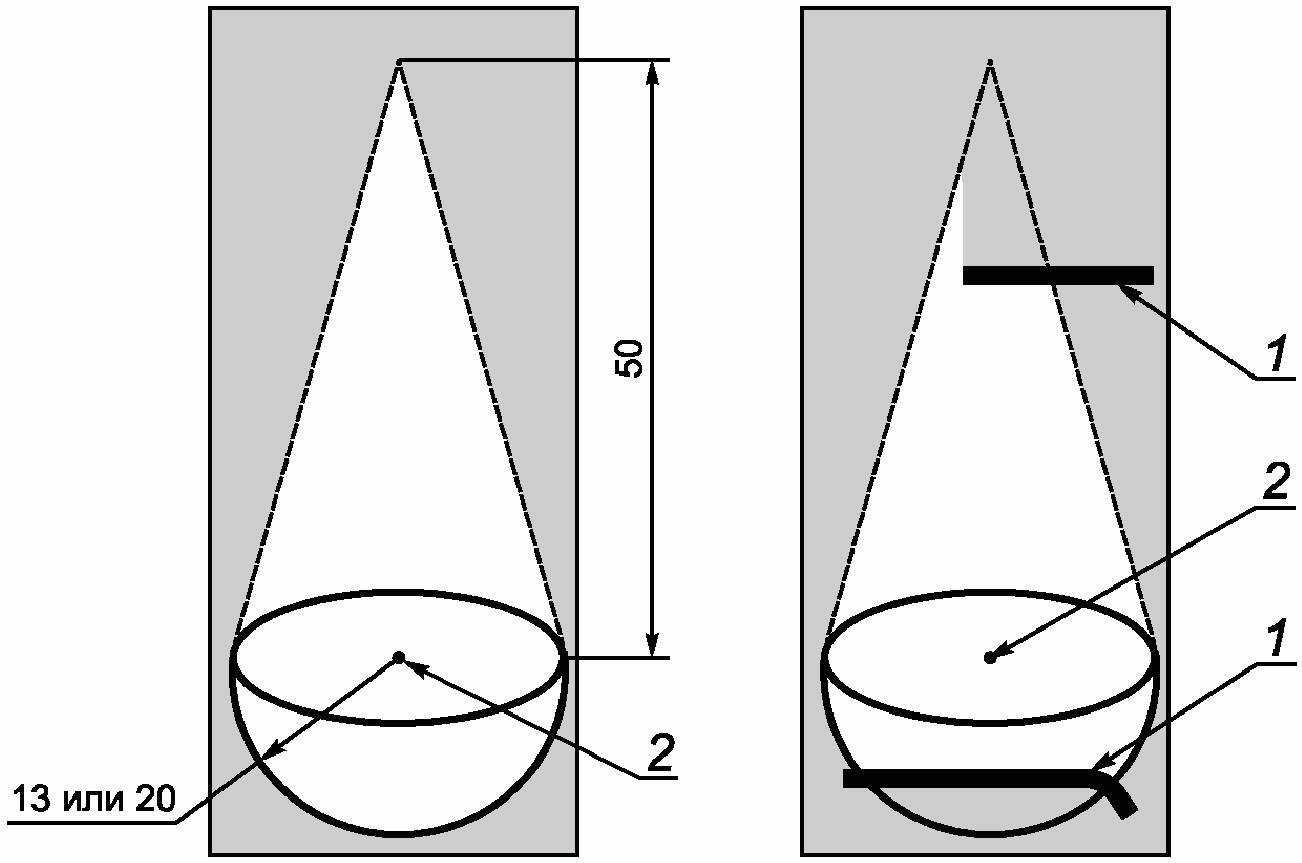

1 - перегородка; 2 - потенциальный источник воспламенения

Примечания

1. В затененных областях применяют требования 20.1.4, но не охваченные таблицей 21.

2. См. 20.1.4.

Рисунок 13. Расстояния от потенциальных источников

воспламенения и пример конструкции защитной перегородки

1 - шип

Рисунок 14. Оправка

1 - крепежный элемент; 2 - изоляционный материал; 3 - шип

Рисунок 15. Начальное положение оправки

1 - шип; 2 - металлическая фольга

Примечание. Вращение оправки вокруг своей оси из начального положения в конечное положение на 230° +/- 5°.

Рисунок 16. Конечное положение оправки

1 - металлическая фольга; 2 - изоляционный материал

Примечания

1. Рисунок 17 идентичен рисунку 6c из IEC 61558-1. Рисунки 15 и 16 представляют собой незначительно измененный рисунок 6b из IEC 61558-1.

2. См. 8.22.

Рисунок 17. Расположение металлической фольги

на изоляционном материале

Приложение A

(обязательное)

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ

К АППАРАТУРЕ, ОСНАЩЕННОЙ ЗАЩИТОЙ ОТ БРЫЗГ

Настоящее приложение дополняет или заменяет требования настоящего стандарта, которые применяют к аппаратуре, оснащенной защитой от брызг.

A.5. Маркировка и инструкции <1>

--------------------------------

<1> Нумерация разделов настоящего приложения соответствует разделам настоящего стандарта.

&Подраздел 5.1 дополнить после перечисления i) следующим перечислением:&

A.5.1. j) &Защита от брызг&

Аппаратура, оснащенная защитой от брызг, должна иметь маркировку, по крайней мере, с указанием степени защиты IPX4 в соответствии с IEC 60529.

&Соответствие требованию проверяют обследованием.&

A.5.4.1. a) Пункт 5.4.1, перечисление a) не применяют.

A.10. Требования к изоляции

&Внести следующие изменения в 10.2:&

A.10.2. Воздействие брызг и влаги

A.10.2.1. Воздействие брызг

Кожух должен иметь надежную защиту против брызг.

&Соответствие требованию проверяют воздействием, определяемым ниже, которое применяют к аппаратуре, оснащенной внешними гибкими шнурами, как указано в разделе 16.

Аппаратуру подвергают испытаниям по IEC 60529 [пункт 14.2.4, перечисление a)].

Сразу после этого испытания следует провести испытания в соответствии с 10.3. Обследование должно показать, что вода, которая может проникнуть в аппаратуру, не вызывает никаких повреждений, определяемых настоящим стандартом, в частности, не должно быть следов воды на изоляции, для которой устанавливаются пути утечки.&

A.10.2.2. Воздействие влаги

Применяют 10.2, &за исключением длительности испытаний, которую увеличивают до 7 сут (168 ч)&.

Приложение B

(обязательное)

АППАРАТУРА, ПРЕДНАЗНАЧЕННАЯ ДЛЯ ПОДКЛЮЧЕНИЯ

К ТЕЛЕКОММУНИКАЦИОННЫМ СЕТЯМ

Требования настоящего стандарта, дополненные требованиями IEC 62151 как указано в настоящем приложении, относятся к аппаратуре, в пределах области применения этого стандарта, предназначенной для подключения к телекоммуникационным сетям.

Примечания

1. В странах, перечисленных в IEC 62151, применяют свои национальные условия.

2. Необходимо обратить внимание на то, что администрация электросвязи может устанавливать дополнительные требования на аппаратуру, которая должна быть подключена к телекоммуникационным сетям. Эти требования, как правило, касаются защиты сетей так же, как и пользователей аппаратуры.
