Межгосударственный стандарт аудио-, видео - и аналогичная электронная аппаратура требования безопасности (стр. 42 )

Рисунок E.3. V-образная канавка

Рассматриваемый путь включает в себя ребро.

Зазором считают прямой кратчайший путь по воздуху через вершину ребра. Пути утечки определяют линией, огибающей контур ребра.

Рисунок E.4. Ребро

Рассматриваемый путь включает в себя несплошной стыке канавками шириной менее X с каждой стороны.

Зазоры и пути утечки - это отрезки показанных на рисунке "визирных линий".

Рисунок E.5. Несплошной стык с узкими канавками

Рассматриваемый путь включает в себя несплошной стык с канавками шириной X и более с каждой стороны.

Зазором считают отрезок "визирной линии". Путь утечки огибает контур канавок.

Рисунок E.6. Несплошной стык с широкими канавками

Рассматриваемый путь включает в себя несплошной стык с канавкой с одной стороны, имеющей ширину менее X мм, и с канавкой с другой стороны, имеющей ширину 1 мм и более.

Зазор и расстояние утечки определяют, как показано на рисунке E.7.

Рисунок E.7. Несплошной стык с узкой и широкой канавками

Неконтактирующие проводящие части

Расстояние изоляции с интервалом; проводящая часть, не имеющая соединения.

Зазор - это расстояние (d + D), путь утечки - также (d + D). Если величина (d + D) менее чем X, ее значение принимают равным нулю.

Рисунок E.8. Промежуточная, несоединенная проводящая часть

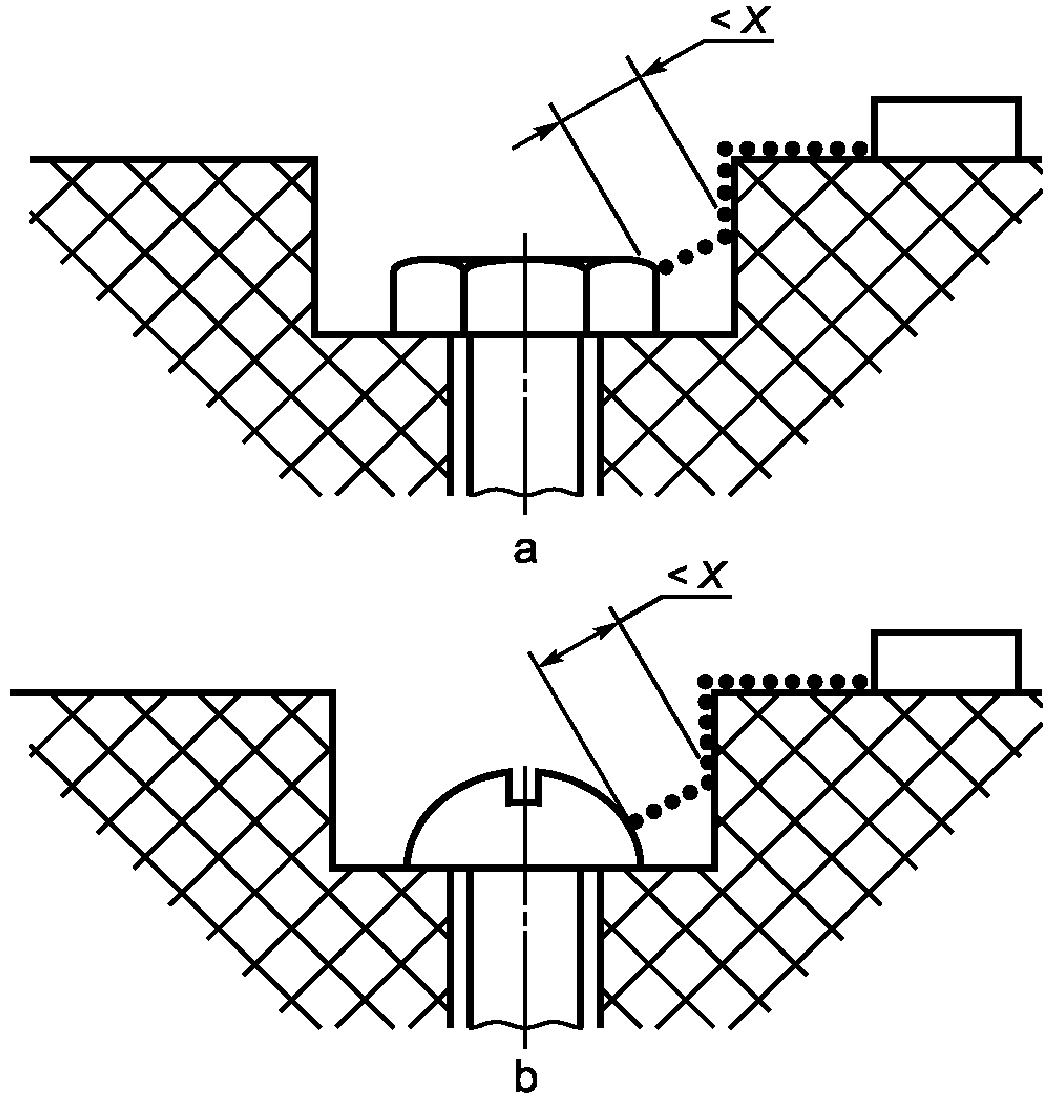

Зазор X между головкой винта и стенкой выемки слишком мал, чтобы его учитывать.

Рисунок E.9. Малое углубление

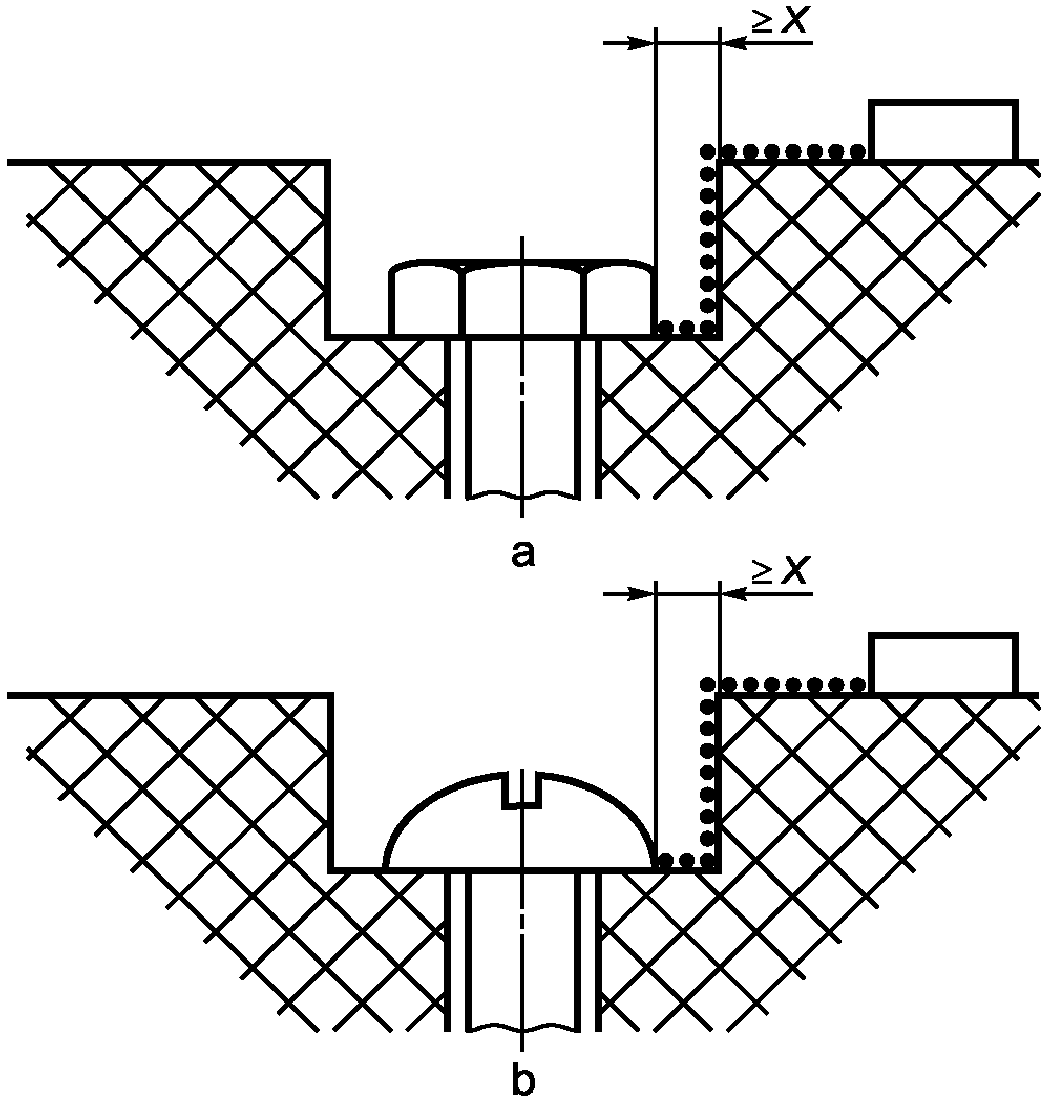

Зазор X между головкой винта и стенкой выемки достаточно велик, и его следует учитывать.

Рисунок E.10. Большое углубление

Приложение F

(обязательное)

ЭЛЕКТРОХИМИЧЕСКИЕ ПОТЕНЦИАЛЫ

Таблица F.1

┌─────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│Маг-  Цинк, Покры - Алю - Кад - Алюми - Мяг-  Дюр-  Сви-  Хро-  Хром с Нержа-  Медь, Сереб-  Нике-  Се-  Руте-  Угле - Зо-  │

│ний,  цин-  тие на ми-  мий  ниево - кая  алю-  нец  мовое  нике-  веющая  мед-  ряный  левое  ребро ний  род  ло-  │

│маг-  ковые стали: ний  на  маг-  сталь миний  покры - лем на сталь  ные  припой, покры-  на се-  то,  │

│ние-  спла - 80%  ста - ниевый  тие на стали, с высо - спла - нержа-  тие на  ребре  пла-  │

│вые  вы  олова  ли  сплав  стали, олово  ким  вы  веющая  стали  или на  тина  │

│спла-  и 20%  мягкий на  содер-  аусте-  меди,  │

│вы  цинка;  припой стали, жанием  нитная  сплав  │

│  цинко-  нержа - хрома  сталь  сереб-  │

│  вое  веющая  ро/зо-  │

│  покры-  сталь  лото  │

│  тие на  с 12%  │

│  железе  хрома  │

│  или  │

│  стали  │

├──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐  │

│  │  │

├──────────────────┐  │  │

│  0  0,5  0,55 │0,7  0,8  0,85  0,9  1,0  1,05  1,1  1,15  1,25  1,35  1,4  1,45  1,5  1,65  1,7  1,75 │Магний, магниевые │

│  └─────────────────────────────────────────┐  │сплавы  │

│  0  0,05  0,2  0,3  0,35  0,4  0,5  0,55  0,6  │ 0,65  0,75  0,85  0,9  0,95  1,1  1,15  1,2  1,25 │Цинк, цинковые  │

│  └──────┐  │сплавы  │

│  0  0,15 0,2  0,3  0,35  0,45  0,5  0,55  0,6  │ 0,7  0,8  0,85  0,9  1,05  1,1  1,15  1,2  │Покрытие на стали:│

│  │  │80% олова и 20%  │

│  │  │цинка; цинковое  │

│  │  │покрытие на железе│

│  └───────┐  │или стали  │

│  0  0,1  0,15  0,2  0,3  0,35  0,4  0,45  0,55  │0,65  0,7  0,75  0,9  0,95  1,0  1,05 │Алюминий  │

│  └─────────────┐  │  │

│  0  0,05  0,1  0,2  0,25  0,3  0,35  0,45  0,55  0,6  │ 0,65  0,8  0,85  0,9  0,95 │Кадмий на стали  │

│  └───────┐  │  │

│  0  0,05  0,15  0,2  0,25  0,3  0,4  0,5  0,55  0,6  │0,75  0,8  0,85  0,9  │Алюминиево-  │

│  │  │магниевый сплав  │

│  0  0,1  0,15  0,2  0,25  0,35  0,45  0,5  0,55  │0,7  0,75  0,8  0,85 │Мягкая сталь  │

│  └─────┐  │  │

│  0  0,05  0,1  0,15  0,25  0,35  0,4  0,45  0,6  │ 0,65  0,7  0,75 │Дюралюминий  │

│  └──────┐  │  │

│  0  0,05  0,1  0,2  0,3  0,35  0,4  0,55  0,6  │0,66  0,7  │Свинец  │

│  └─────┐  │  │

│  0  0,05  0,15  0,25  0,3  0,35  0,5  0,55  0,6  │0,65 │Хромовое покрытие │

│  │  │на стали, мягкий  │

│  └─────┤припой  │

│  0  0,1  0,2  0,25  0,3  0,45  0,5  0,55  0,6  │Хром с никелем  │

│  │на стали, олово на│

│  │стали, нержавеющая│

│  │сталь с 12% хрома │

│  0  0,1  0,15  0,2  0,35  0,4  0,45  0,5  │Нержавеющая сталь │

│  │с высоким  │

│  │содержанием хрома │

│  0  0,05  0,1  0,25  0,3  0,35  0,4  │Медь, медные  │

│  │сплавы  │

│  0  0,05  0,2  0,25  0,3  0,35 │Серебряный припой,│

│  │нержавеющая  │
