Ленточнопильный станок маятникового типа (стр. 2 )

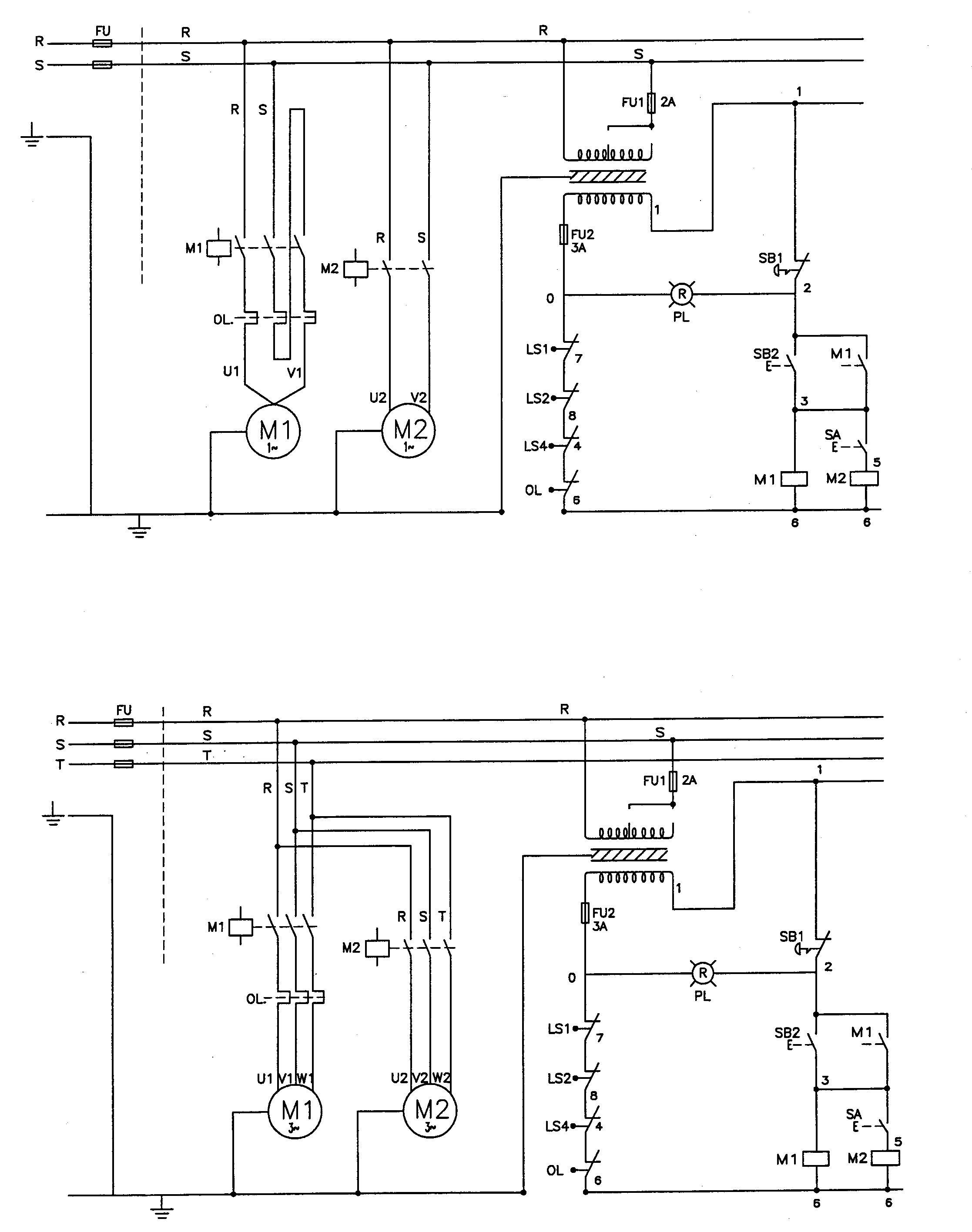

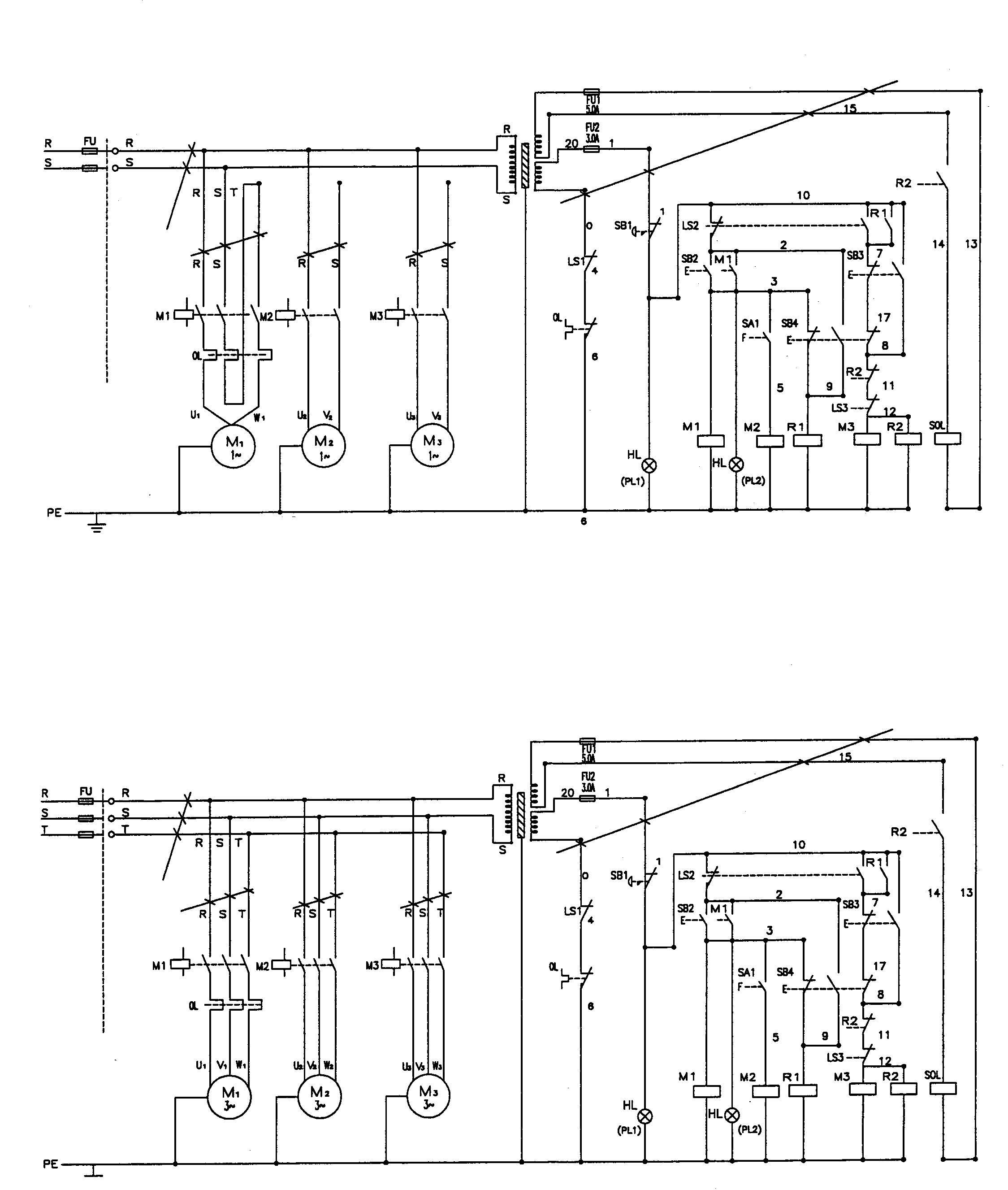

Электрические схемы (250S)

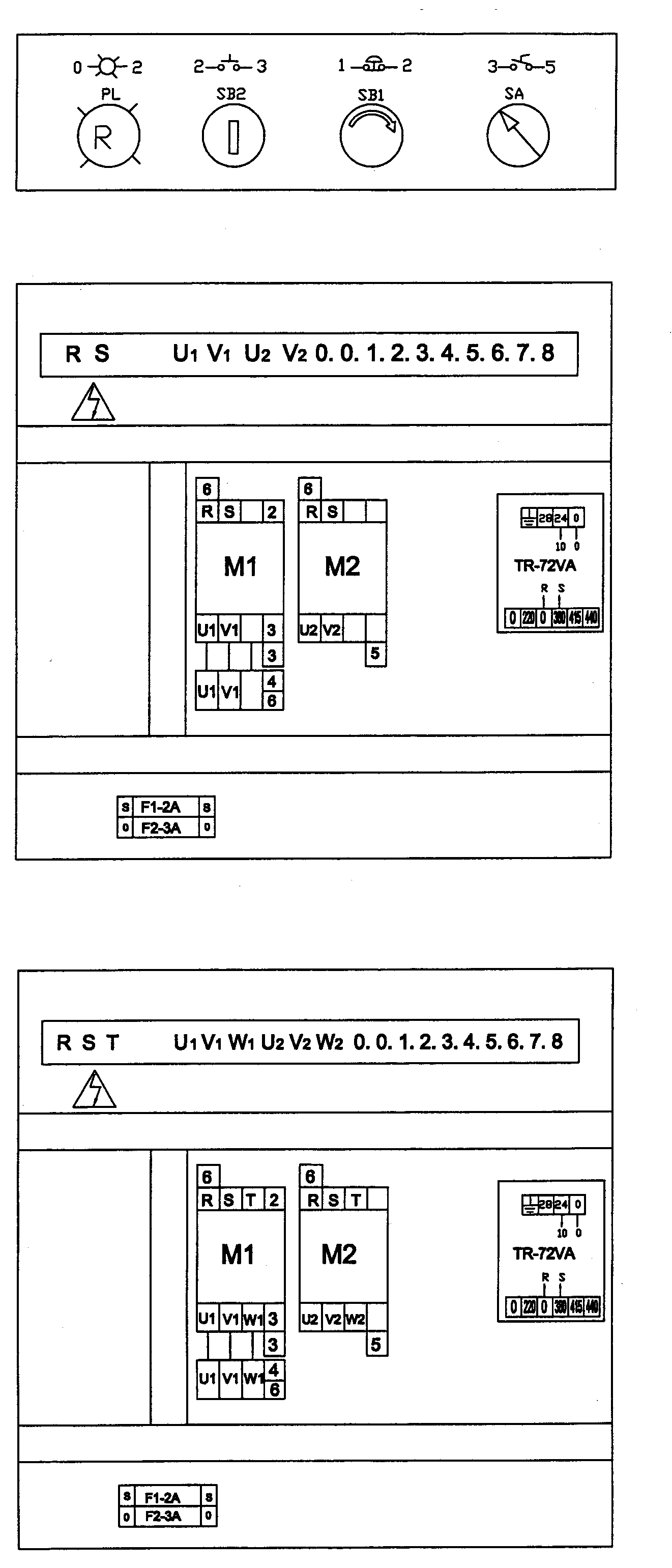

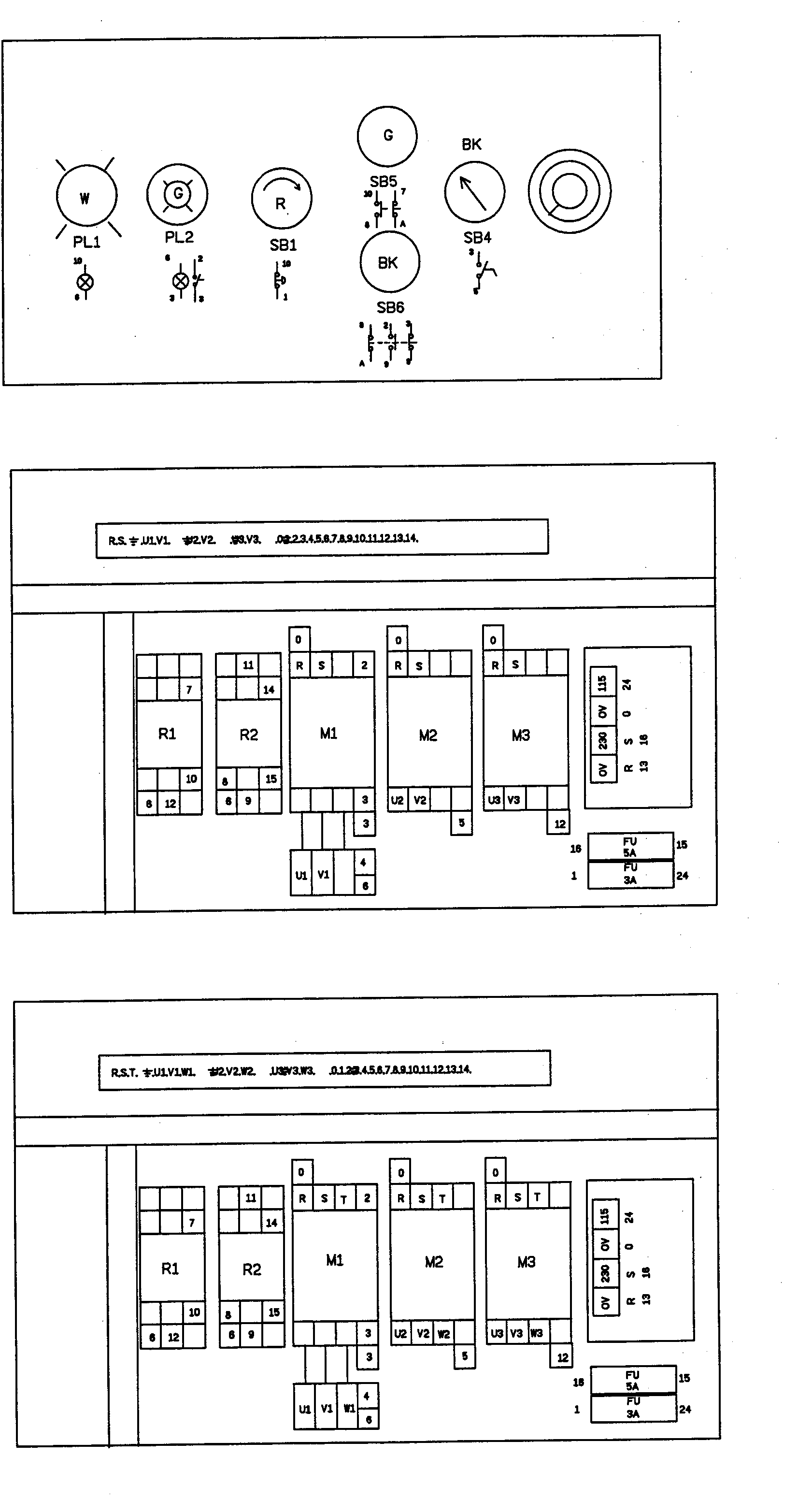

Электрические схемы – Средства управления (250SSA)

Электрические схемы (250SSA)

Электрические соединения

ПРЕДУПРЕЖДЕНИЕ

Все электрические соединения должны выполняться квалифицированным электриком! Невыполнение этого требования может привести к серьезной травме!

ПРЕДУПРЕЖДЕНИЕ

Отсоединяйте станок от источника питания перед заменой любых компонентов, находящихся под напряжением! Невыполнение этого требования может привести к серьезной травме!

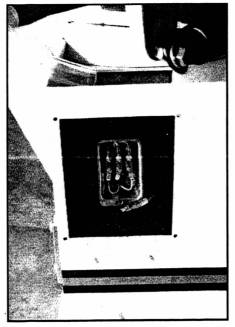

Основной мотор – в соответствии со схемой внутри крышки распределительной коробки. Насос для подачи смазочно-охлаждающей жидкости – удалите эксплуатационную панель и следуйте схеме внутри крышки распределительной коробки. Смотрите Рис. 1. Трансформатор цепи управления – откройте электрическую панель на задней стороне основания и переключите первичную обмотку трансформатора с 230 вольт на 460 вольт.

Станок должен быть всегда правильно заземлен.

Примечание: При переходе на более высокое напряжение следует заменить разъем на конце силового кабеля на другой разъем, рассчитанный на 460 вольт.

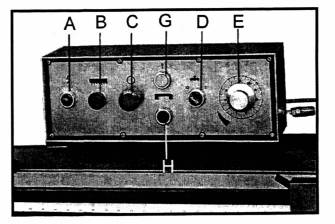

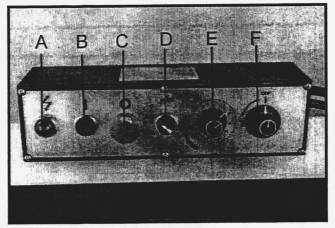

Средства управления – рисунки 2 и 3

Сигнальная лампа питания (A) – загорается при подаче электропитания Кнопка запуска (B) – включается двигатель главного привода и помпа СОЖ Кнопка аварийной остановки (C) – немедленная остановка всех двигателей, обесточивание цепи управления. Выключатель помпы охлаждающей жидкости (D): положение ( I ) – включить, положение ( O ) – выключить. При запуске главного привода помпа включается автоматически независимо от положения переключателя (D). Регулировка скорости опускания пильной рамы (Е): по часовой стрелке – скорость уменьшается, против часовой стрелки – скорость увеличивается.  Кран блокировки гидросистемы (F): положение (OFF) – заблокировано, положение (ON) – разблокировано. Кнопка поднятия пильной рамы (G) – нажать для подъема рамы вверх. Кнопка для опускания пильной рамы (H) – нажать для опускания рамы вниз.

Рис.1

Рис. 2

Рис. 3

Перед началом работы

Убедиться, что направление зубьев полотна пилы соответствует схеме на направляющих полотна. Проверить, что полотно надлежащим образом располагается на шкивах после приложения правильного натяжения (примерно 11000 кг/мм2). Установить твердосплавные вкладыши так, чтобы обеспечить зазор между ними и полотном, равный примерно 0,07-0,1 мм. Проверить наличие небольшого зазора между верхними упорными подшипниками и спинкой полотна. Расположить кронштейны направляющих полотна как можно ближе к обрабатываемой детали. Выбрать скорость полотна и скорость подачи, соответствующие обрабатываемому материалу. Разрезаемый материал должен быть надежно закреплен в тисках. Проверить, что уровень смазочно-охлаждающей жидкости достаточен, и включить насос смазочно-охлаждающей жидкости, если это нужно для разрезаемого материала. Станок должен быть заправлен 15 литрами соответствующей охлаждающей смеси. Следуйте указаниям производителей продуктов, составляющих эту смесь, и заливайте смазочно-охлаждающую жидкость через поддон для стружки.  Периодически смазывать станок. Смотрите раздел «Смазка».

Настройка тисков для резки под углом

Отсоединить станок от источника питания. Ослабить болты, крепящие губки тисков. Установить неподвижную губку под нужным углом. Затянуть болт крепления неподвижной губки. Установить подвижную губку вплотную к неподвижной, затянуть болт крепления. Подключить станок к источнику питания.

Настройка скорости движения полотна

Поднять пильную раму примерно на 0.15 м. Запустить станок, нажав кнопку (B),  рис. 2. Вращать регулятор вперед или назад, пока указатель не достигнет показания на шкале скорости (от 25м/мин до 75м/мин) (B), рис. 4, которое необходимо для материала, подлежащего резанию. Остановить станок, нажав кнопку остановки (B), рис. 2.

Рис. 4

Настройка автоматического отключения

Электродвигатель должен быть остановлен немедленно после того, как заготовка будет разрезана полностью. Если станок продолжает работать после того, как деталь полностью разрезана, необходимо отрегулировать концевой выключатель нижнего положения рамы, опустив монтажную пластину вниз. Если станок выключается до выполнения полного разреза, переместить монтажную пластину выключателя вниз.

Настройка скорости подачи

Скорость подачи (опускания рамы) регулируется поворотом ручки на панели управления. Скорость подачи является важным фактором, влияющим на производительность ленточной пилы; чрезмерное давление может оборвать полотно или заклинить пилу. Недостаточное давление быстро затупляет полотно.

Опилки или стружка материала являются лучшим индикатором надлежащей скорости и давления. Идеальные опилки являются тонкими, плотно свернутыми и теплыми на ощупь. Опилки, которые колеблются по цвету от золотисто-коричневого, до черного, указывают на чрезмерное усилие. Синие опилки указывают на чрезмерный нагрев, вызванный высокой скоростью полотна пилы, которая укорачивает срок службы полотна. Тонкие или порошкообразные опилки означают недостаточное давление подачи.

Замена полотен

ПРЕДУПРЕЖДЕНИЕ

Отсоединяйте станок от источника питания перед выполнением любых настроек или ремонтов!

Невыполнение этого требования может привести к серьезной травме!

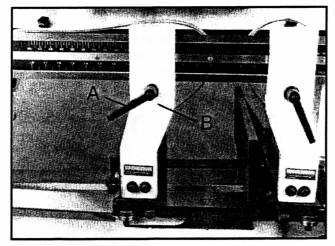

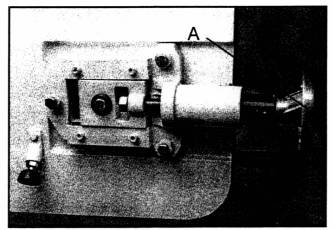

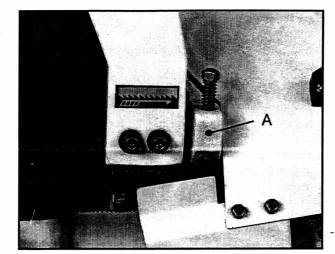

Отсоединить станок от источника питания. Поднять пильную раму примерно на 0.2 м. Полностью закрыть гидравлический вентиль (F). Открыть кожухи шкивов и удалить стружку из корпусов. Ослабить два фиксирующих винта под панелью управления и снять верхнюю защиту полотна. Ослабить стопорный винт (A, Рис. 5) и опустить щетку очистки полотна. Ослабить натяжение полотна поворотом против часовой стрелки маховика ручного натяжения (A, Рис. 6), пока полотно не будет полностью ослаблено. Ослабить фиксирующую ручку (A, Рис. 7) и сместить как можно дальше вправо левый кронштейн направляющей полотна (B, Рис. 7). Снять старое полотно с обоих шкивов и из каждой направляющей полотна. Осторожно: Даже затупленные полотна представляют опасность! Проявляйте предельную осторожность, работая с полотном ленточной пилы! Установить новое полотно, убедившись, что зубья направлены в соответствующем направлении. При  необходимости, вывернуть полотно наизнанку. Расположить полотно на шкивах и в направляющих и слегка натянуть. Убедитесь, что между ребордами шкивов и спинкой полотна есть зазор примерно 0.5 мм. Натянуть полотно примерно до 11000 кг, в соответствии с показаниями индикатора натяжения, расположенного на корпусе вала натяжного устройства. Установить щетку очистки так, чтобы щетина перекрывала примерно 2/3 высоты зуба и затянуть установочный винт для удержания щетки на месте. Закрыть и надежно зафиксировать все кожухи. Подключить станок к питанию и запустить его без нагрузки примерно на две минуты. Выключить питание и повторно проверить натяжение полотна и регулировку проволочной щетки. Если требуется дополнительная регулировка, то отсоединить пилу от источника питания, выполнить регулировки и повторно подключить питание.

Рис. 5

Рис. 6

Рис. 7

Настройка положения  полотна на шкивах

Данная настройка выполняется на заводе и не требует дополнительной регулировки на новом станке. Если в процессе работы эта настройка сбивается, то выполняйте настройку станка следующим образом:

ПРЕДУПРЕЖДЕНИЕ

Регулировка положения полотна производится при открытых кожухах. Будьте предельно осторожны, чтобы не коснуться полотна!

В связи с тем, что настройка производится только на работающем станке, рекомендуется выполнять эту регулировку только квалифицированным персоналом, знакомым с этим видом настройки и опасностями, связанными с ним.

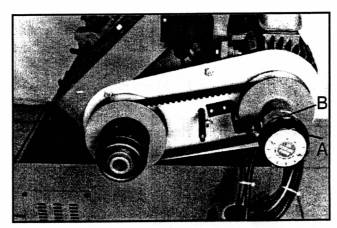

Отсоединить станок от источника питания. Поднять пильную раму в крайнее верхнее положение и закрыть гидравлический вентиль (F). Найти подвижную пластину натяжного устройства на обратной стороне ведомого шкива. Ослабить три болта (A, Рис. 8). Регулировка траектории производится путем ослабления или натяжения трех регулировочных гаек (B, Рис. 8). Регулировка считается законченной, когда при движении полотна В ОБОИХ НАПРАВЛЕНИЯХ зазор между ребордами шкивов и спинкой полотна остается постоянным и составляет около 0.5 мм. После регулировки затянуть фиксирующие болты (A, Рис. 8).

Настройка опорного подшипника
