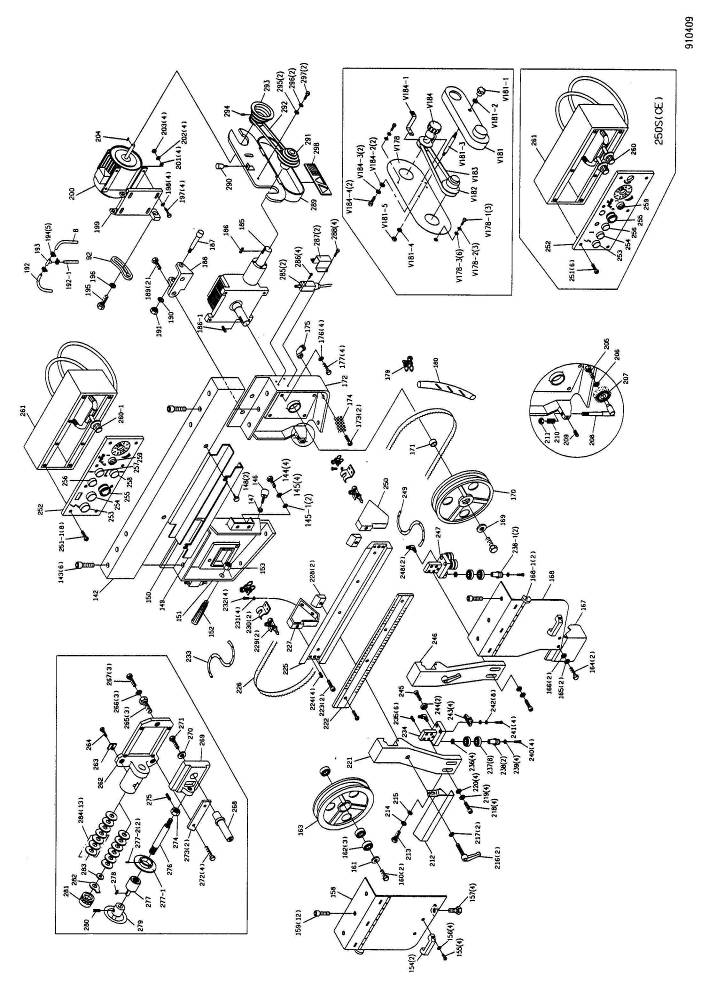

СПИСОК ДЕТАЛЕЙ
Номер детали | Описание | Номер размера | Коли-чество | Номер детали | Описание | Номер размера | Коли-чество |
96 | Болт с шестигранной головкой | M6x12 | 4 | 149 | Защита полотна | 1 | |
97 | Концевой выключатель | 5102 | 1 | 150 | Защита полотна – нижняя | 1 | |
98 | Пластина | 1 | 151 | Коробка колеса - Левая | 1 | ||
99 | Шайба | M12 | 2 | 152 | Рукоятка (для 250S) | 1 | |
100 | Болт с шестигранной головкой | M12x50 | 2 | 153 | Гайка | M12 | 1 |
101 | Гайка | Ѕ дюйма | 1 | 154 | Рукоятка | 2 | |
102 | Кронштейн пружины | 1 | 155 | Винт с полукруглой головкой | M6x16 | 4 | |
103 | Болт с шестигранной головкой | M8x30 | 2 | 156 | Шайба | M6 | 4 |
104 | Гайка | Ѕ дюйма | 1 | 157 | Стопорная ручка | 4 | |
105 | Регулируемый С-образный болт | 1 | 158 | Крышка колеса полотна – Левая | 1 | ||
106 | Пружина | 1 | 159 | Винт с шестигранной головкой под торцевой ключ | M6x8 | 12 | |
107 | Губки тисков – Левые | 1 | 160 | Болт с шестигранной головкой | M12x25 | 2 | |
108 | Болт с шестигранной головкой | M12x35 | 1 | 161 | Шайба | M12 | 1 |
109 | Стопорная ручка | 1 | 162 | Шарикоподшипник | 3 | ||
110 | Стопорная шайба | M12 | 1 | 163 | Ведомое колесо | 1 | |
111 | Резной штифт | 1 | 164 | Болт с шестигранной головкой | M6x12 | 2 | |
112 | Фиксированные губки тисков | 1 | 165 | Стопорная шайба | M6 | 2 | |
113 | Болт с шестигранной головкой | M12x40 | 3 | 166 | Шайба | M6 | 2 |
114 | Стопорная шайба | M12 | 3 | 167 | Защита проволочной щетки | 1 | |
115 | Крышка пружины | 1 | 168 | Крышка колеса полотна – Правая | 1 | ||
116 | Стопорная шайба | M10 | 2 | 168-1 | Втулка | 2 | |
117 | Болт с шестигранной головкой | 2 | 169 | Шайба | 1 | ||
118 | Винт с шестигранной головкой под торцевой ключ | M8x30 | 2 | 170 | Ведущее колесо | 1 | |
119 | Пружина | 1 | 171 | Втулка | 1 | ||
120 | Узел гидравлического цилиндра | 1 | 172 | Коробка колеса полотна – Правая | 1 | ||
121 | Крышка пружины | 1 | 173 | Винт с полукруглой головкой | M5x10 | 2 | |
122 | Стопорная шайба | M10 | 2 | 174 | Решетка фильтра | 1 | |
123 | Болт с шестигранной головкой | M10x30 | 2 | 175 | Соединитель | 1 | |
124 | Гидравлическая монтажная пластина – верхняя | 1 | 176 | Стопорная шайба | M12 | 4 | |
125 | Резной штифт | 1 | 177 | Болт с шестигранной головкой | M12x35 | 4 | |
126 | Цилиндрический штифт - верхний | 1 | V178 | Пластина крышки шкива | 1 | ||
127 | Болт с шестигранной головкой | M6x12 | 2 | V178-1 | Болт с шестигранной головкой | M8x16 | 3 |
128 | Стопорная шайба | M6 | 2 | V178-2 | Стопорная шайба | M8 | 3 |
129 | Небольшой металлический лист | 1 | V178-3 | Шайба | M8 | 6 | |
130 | Болт с шестигранной головкой | M6x12 | 4 | 179 | Хомут шланга | 1 | |
131 | Шток микровыключателя для длины | 1 | 180 | Шланг | 1 дюйм | 1 | |
132 | Концевой выключатель | 5101 | 1 | V181 | Крышка шкива | 1 | |
133 | Пластина концевого выключателя | 1 | V181-1 | Ручка | 3/8 дюйма | 1 | |
134 | Болт с шестигранной головкой | M8x50 | 1 | V181-2 | Шайба | M10 | 1 |
135 | Гайка | M8 | 1 | V181-3 | Опорный вал | 1 | |
136 | Шайба | M10 | 1 | V181-4 | Стопорная шайба | M8 | 1 |
137 | Болт с шестигранной головкой | M10x25 | 1 | V181-5 | Гайка | 5/16 дюйма | 1 |
138 | Силовой кабель (1фаза/3 фазы) | 1 | V182 | Шкив коробки подач | 1 | ||
139 | Комплект гидравлического насоса | 1 | V183 | V-образный ремень | 400 мм | 1 | |
139-1 | Мотор | 1 | V184 | Настройка переменной скорости | 1 | ||
139-2 | Насос | 1 | V184-1 | Опорная рама | 1 | ||
139-3 | Соленоидный клапан | 1 | V184-2 | Шайба | M6 | 2 | |
140 | Дверца | 1 | V184-3 | Стопорная шайба | M6 | 2 | |
141 | Винт с шестигранной головкой под торцевой ключ | M6x8 | 4 | V184-4 | Болт с шестигранной головкой | M6x12 | 2 |
142 | Колонна | 1 | 185 | Узел коробки подач | 1 | ||
143 | Винт с шестигранной головкой под торцевой ключ | M12x20 | 6 | 186 | Ключ | 7 мм | 1 |
144 | Болт с шестигранной головкой | M12x30 | 4 | 186-1 | Ключ | 8 мм | 1 |
145 | Стопорная шайба | M12 | 4 | 187 | Опорный вал | 1 | |
145-1 | Шайба | M12 | 2 | 188 | Монтажный кронштейн мотора | 1 | |
146 | Опорный болт | M12x50 | 1 | 189 | Болт с шестигранной головкой | M12x30 | 2 |
147 | Гайка | M12 | 1 | 190 | Шайба | M12 | 1 |
148 | Стопорная ручка | 2 | 191 | Гайка | M12 | 1 |
910409
СПИСОК ДЕТАЛЕЙ
Номер детали | Описание | Номер размера | Коли-чество | Номер детали | Описание | Номер размера | Коли-чество |
192 | Шланг | 1 | 247 | Кронштейн направляющей – Правый | 1 | ||
192-1 | Шланг | 1 | 248 | Соединитель | 2 | ||
193 | Соединительная труба | 1 | 249 | Шланг | 1 | ||
194 | Хомут шланга | 5 | 250 | Кронштейн полотна – Правый | 1 | ||
195 | Болт с шестигранной головкой | M8x25 | 1 | 251 | Винт с полукруглой головкой | M5x10 | 6 |
196 | Шайба | M8 | 1 | 251-1 | Винт с полукруглой головкой | M5x10 | 8 |
197 | Болт с шестигранной головкой | M8x45 | 4 | 252 | Панель управления | 1 | |
198 | Шайба | M8 | 4 | 253 | Сигнальная лампа питания | 1 | |
199 | Монтажная пластина мотора | 1 | 254 | Выключатель запуска | 1 | ||
200 | Мотор | 1 | 255 | Выключатель аварийной остановки | 1 | ||
201 | Шайба | M8 | 4 | 256 | Выключатель остановки | 1 | |
202 | Стопорная шайба | M8 | 4 | 257 | Выключатель подъема бугеля | 1 | |
203 | Гайка | M8 | 4 | 258 | Выключатель опускания бугеля | 1 | |
204 | Ключ | 7 мм | 1 | 259 | Выключатель запуска мотора | 1 | |
205 | Болт с шестигранной головкой | M6x10 | 1 | 260 | Управление подачей – Клапан включения/выключения гидравлики | 1 | |
206 | Шайба | M6 | 1 | 260-1 | Управление подачей – Клапан включения/выключения гидравлики | 1 | |
207 | Проволочная щетка | 1 | 261 | Блок управления | 1 | ||
208 | Шток проволочной щетки | 1 | 262 | Кронштейн салазок | 1 | ||
209 | Установочный винт | M6x8 | 1 | 263 | Индикаторная шкала | 1 | |
210 | Пружина | 1 | 264 | Винт с полукруглой головкой | M5x10 | 2 | |
211 | Гайка | M10 | 1 | 265 | Болт с шестигранной головкой | 3 | |
212 | Защита полотна | 1 | 266 | Стопорная шайба | 3 | ||
213 | Болт с шестигранной головкой | M8x16 | 1 | 267 | Винтовой узел | 3 | |
214 | Стопорная шайба | M8 | 1 | 268 | Ось колеса | 1 | |
215 | Шайба | M8 | 1 | 269 | Салазки | 1 | |
216 | Ручка | 2 | 270 | Шайба | M12 | 1 | |
217 | Шайба | M10 | 2 | 271 | Винт с шестигранной головкой под торцевой ключ | M8x25 | 1 |
218 | Винт с шестигранной головкой под торцевой ключ | M8x40 | 4 | 272 | Винт с шестигранной головкой под торцевой ключ | M8x25 | 4 |
219 | Стопорная шайба | M8 | 4 | 273 | Прижимная планка | 2 | |
220 | Шайба | M8 | 4 | 274 | Гайка | M12 | 1 |
221 | Регулируемый кронштейн – Левый | 1 | 275 | Установочный винт | M6x8 | 1 | |
222 | Шкала | 1 | 276 | Ось натяжения | 1 | ||
223 | Винт с шестигранной головкой под торцевой ключ | M10x25 | 2 | 277 | Блок расширения | 1 | |
224 | Установочный винт | M8x10 | 4 | 277-1 | Установочный винт | M8x20 | 1 |
225 | Салазки | 1 | 277-2 | Гибкое установочное кольцо | 2 | ||
226 | Полотно (Местная закупка) | 1 | 278 | Ключ | 5 мм | 1 | |
227 | Кронштейн полотна – Левый | 1 | 279 | Ручной маховик | 1 | ||
228 | Фиксатор | 2 | 280 | Установочный винт | M8x10 | 1 | |
229 | Регулировочный клапан | 2 | 281 | Опорный подшипник | 51104 | 1 | |
230 | Фиксатор | 2 | 282 | Индикатор натяжения | 1 | ||
231 | Стопорная шайба | M6 | 4 | 283 | Плоская стальная шайба | 1 | |
232 | Болт с шестигранной головкой | M6x12 | 4 | 284 | Дисковая пружина | 13 | |
233 | Шланг | 1 | 285 | Концевой выключатель | 1307 | 2 | |
234 | Кронштейн полотна – Левый | 1 | 286 | Винт с полукруглой головкой | 5/32x32 | 4 | |
235 | Установочный винт | M8x16 | 6 | 287 | Защита концевого выключателя | 2 | |
236 | Шайба | M8 | 4 | 288 | Винт с полукруглой головкой | M6x8 | 4 |
237 | Шарикоподшипник | 8 | 289 | Крышка шкива | 1 | ||
238 | Эксцентриковый рычаг | 2 | 290 | Стопорная ручка | ј дюйма | 1 | |
238-1 | Центральный рычаг | 2 | 291 | Шкив коробки подач | 1 | ||
239 | Стопорная шайба | M8 | 4 | 292 | Ремень | A-39 | 1 |
240 | Винт с шестигранной головкой под торцевой ключ | M8x45 | 4 | 293 | Шкив мотора | 1 | |
241 | Винт с шестигранной головкой под торцевой ключ | M6x30 | 4 | 294 | Установочный винт | M8x10 | 1 |
242 | Шайба | M6 | 8 | 295 | Шайба | M8 | 2 |
243 | Направляющая полотна | 4 | 296 | Стопорная шайба | M8 | 2 | |
244 | Шарикоподшипник | 608ZZ | 2 | 297 | Болт с шестигранной головкой | M8x16 | 2 |
245 | Винт с шестигранной головкой под торцевой ключ | M8x20 | 1 | 298 | Табличка со скоростями | 1 | |
246 | Регулируемый кронштейн – Правый | 1 |
910409
|
