Ленточнопильный станок маятникового типа (стр. 3 )

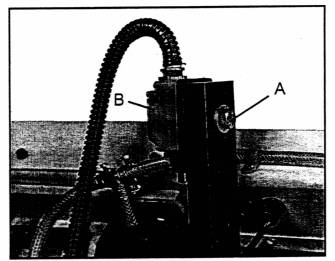

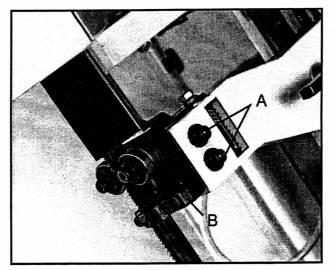

Отсоединить станок от источника питания. Ослабить два болта  с шестигранной головкой под торцевой ключ (A, Рис. 9). Перемещать опору направляющей (B, Рис. 9) вверх или вниз, пока зазор между обратной стороной полотна и опорным роликом не окажется в пределах 0,07 -0,1 мм. Затянуть два болта с шестигранной головкой под торцевой ключ (A, Рис. 9). Повторить эти действия для второго узла направляющей полотна. Подключить станок к источнику питания.

Рис. 8

Рис. 9

Настройка направляющих подшипников

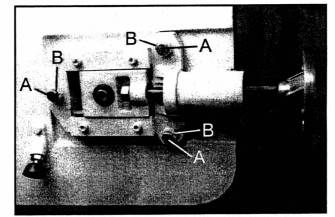

Отсоединить станок от источника питания. Отпустить направляющие полотна (A, Рис. 10), ослабив винты (B). Ослабить фиксирующие винты (C), используя шестигранный гаечный ключ. Повернуть регулировочную втулку так, чтобы направляющие подшипники соприкасались с полотном плотно, но без усилия. Примечание: полотно должно свободно перемещаться вверх и вниз между шарикоподшипниками. Не зажимайте полотно. Затянуть фиксирующие винты (C). Сдвинуть направляющие полотна назад до контакта с полотном и затянуть винты (B). Подключить станок к источнику питания.

Рис. 10

Настройка угла (для UE-250 S)

Для поворота консоли пилы до угла в 45°

Отсоединить станок от источника питания. Потянуть рукоятку (A, Рис. 12) в направлении передней стороны пилы. Повернуть верхний узел на нужный угол. Повернуть рукоятку назад в направлении задней стороны пилы для фиксации верхнего узла.

Для настройки 90-градусного стопора

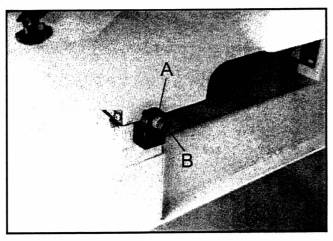

Отсоединить станок от источника питания. Полностью опустить консоль пилы. Освободить фиксирующий рычаг пильной рамы, и установить раму так, чтобы совпадала индикаторная стрелка и отметка 900 на шкале. Проверить перпендикулярность полотна к губкам тисков слесарным угольником. При наличии неперпендикулярности ослабить фиксирующую гайку (A, Рис. 13) и отрегулировать положение рамы, вращая винт ( В ). Затянуть фиксирующую гайку (A, Рис. 13).

Для настройки 45-градусного стопора

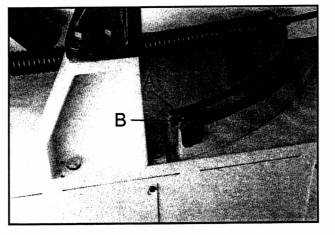

Отсоединить станок от источника питания. Полностью опустить консоль пилы. Освободить фиксирующий рычаг пильной рамы, и установить раму так, чтобы совпадала индикаторная стрелка и отметка 450 на шкале. Проверить соответствие угла между полотном и губками тисков подходящим измерительным инструментом. Ослабить фиксирующую гайку (A, Рис. 14). Настраивайте винт с шестигранной головкой (B, Рис. 14), пока полотно не окажется под углом  90° относительно фиксированных губок тисков. Затянуть фиксирующую гайку (A, Рис. 14).

Рис. 12

Рис. 13

Рис. 14

Настройка тисков

Для установки подвижных губок тисков:

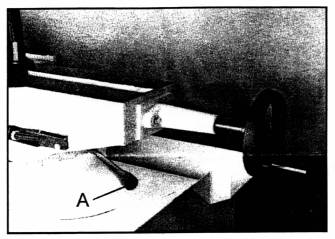

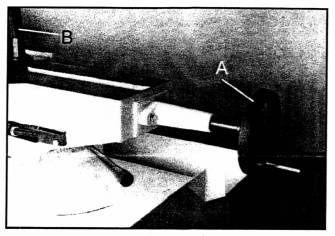

Повернуть ручной маховик тисков (A, Рис. 15) на половину оборота против часовой стрелки. Переместите тиски (B, Рис. 15) в нужное положение, сдвигая их вдоль станины.

Для настройки тисков при резании под углом:

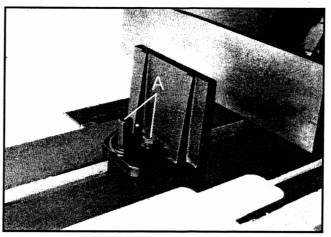

Ослабить болты (A, Рис. 16) и расположить губки тисков под нужным углом. Затянуть болты.

Техническое обслуживание

Поддерживайте станок, полотно пилы и щетку в чистоте.

Смазка

Все шарикоподшипники постоянно смазаны и герметизированы. Они не требуют последующей смазки.

Масло в редукторе необходимо заменить через первые 500 часов работы. После этого заменяйте масло через каждые 2500 часов работы. Используйте трансмиссионное масло Mobil Gear 600 XP 150 или его аналоги (проконсультируйтесь с представителем дилера – продавца масел).

Для проверки уровня масла в редукторе установить пильную раму в нижнее положение и подождите несколько минут, чтобы масло стекло вниз. Проверить уровень с помощью смотрового стекла, расположенного на боковой стороне редуктора. Правильный уровень отмечен точкой в середине смотрового стекла.

Для замены масла в редукторе:

Отсоединить станок от источника питания. Откройте сливную пробку и дайте полностью стечь маслу. Сливная пробка расположена на нижней задней стороне редуктора. Удалите сливную пробку с помощью шестигранного гаечного ключа. Установить на место сливную пробку. Удалите пробку наливного отверстия (A, Рис. 17) и залейте в корпус редуктора примерно 1.5 л трансмиссионного масла, пока уровень, не достигнет точки в середине смотрового стекла. Установить на место пробку наливного отверстия. Подключить станок к источнику питания.

При необходимости, используйте легкое машинное масло для смазки всех остальных движущихся деталей.

Рис. 15

Рис. 16

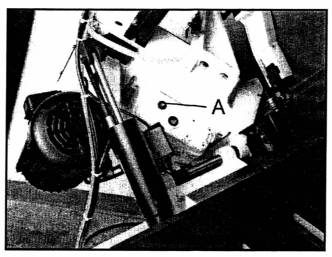

Рис. 17

Гидравлическая система (UE-250 SSAV)

Гидравлическая система предназначена для регулировки скорости опускания пильной рамы. Если магнитный клапан (A, Рис. 18) содержит осадок, то пильная рама может опускаться неравномерно. Для решения этой проблемы поддерживайте чистоту внутреннего сеточного фильтра.

Отсоединить станок от источника питания. Откройте магнитный клапан, извлеките сеточный фильтр и аккуратно удалите осадок. Поставьте на место сеточный фильтр и магнитный клапан.

Для доливания масла

Отсоединить станок от источника питания. Откройте заливное отверстие для масла (C, Рис. 18) наливайте масло (Mobil DTE-24), пока его уровень не достигнет середины мерного стекла (B, Рис. 18). Закрыть отверстие.

Настройка регулировки начального положения пильной рамы  (UE-250 SSAV)

Поднять консоль пилы, нажав кнопку подъема консоли (G, Рис. 3), чтобы обеспечить возможность загрузки обрабатываемой детали. Установить расстояние около 1,5 дюймов между полотном и обрабатываемой деталью, нажимая кнопку опускания консоли (H, Рис. 3). Ослабить установочный винт (A, Рис. 19), нажмите вниз концевой выключатель (B, Рис. 19), расположив его напротив пластины на гидравлическом цилиндре. Затянуть установочный винт (A, Рис. 19).

Рис. 18

Рис. 19

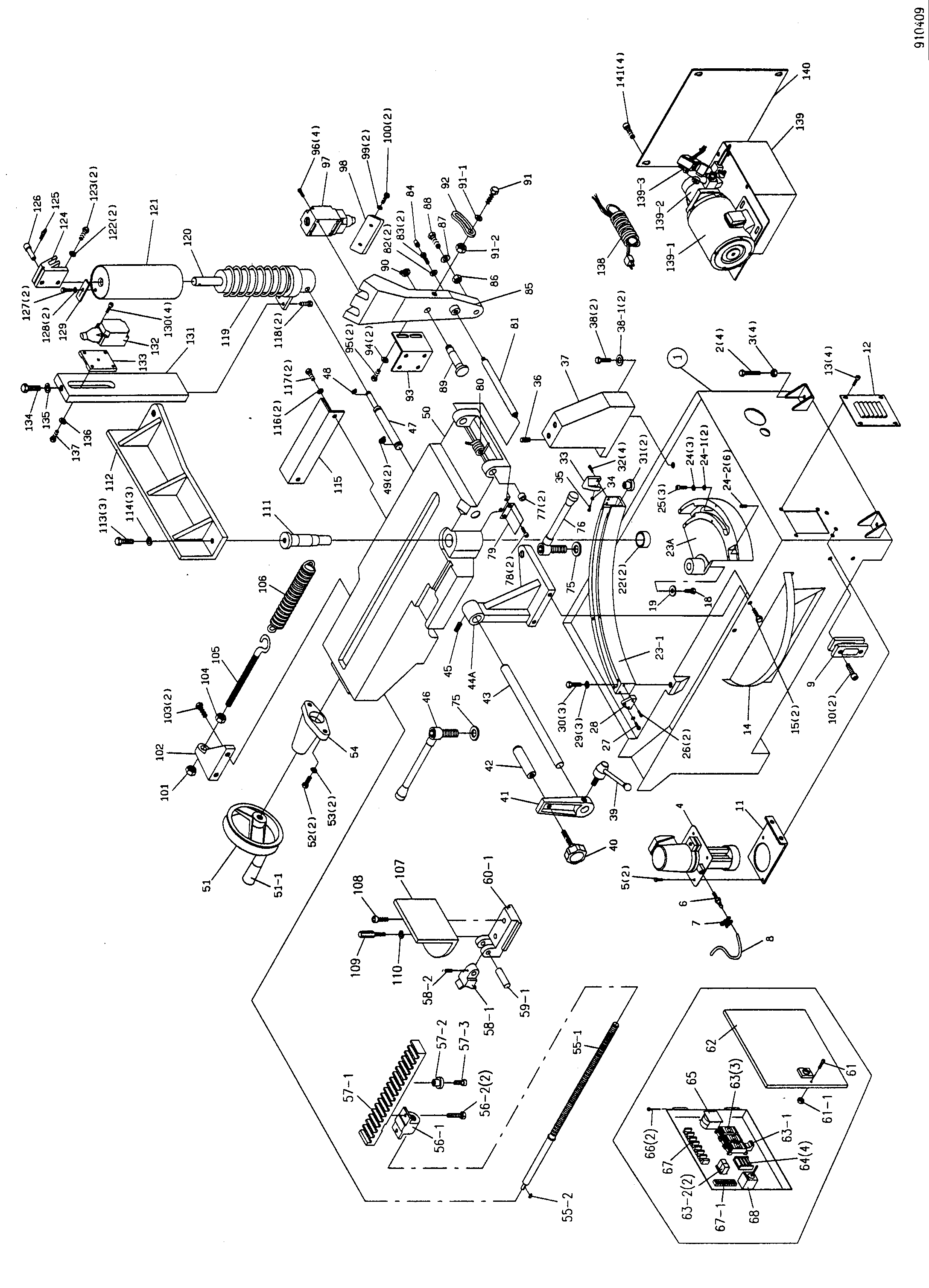

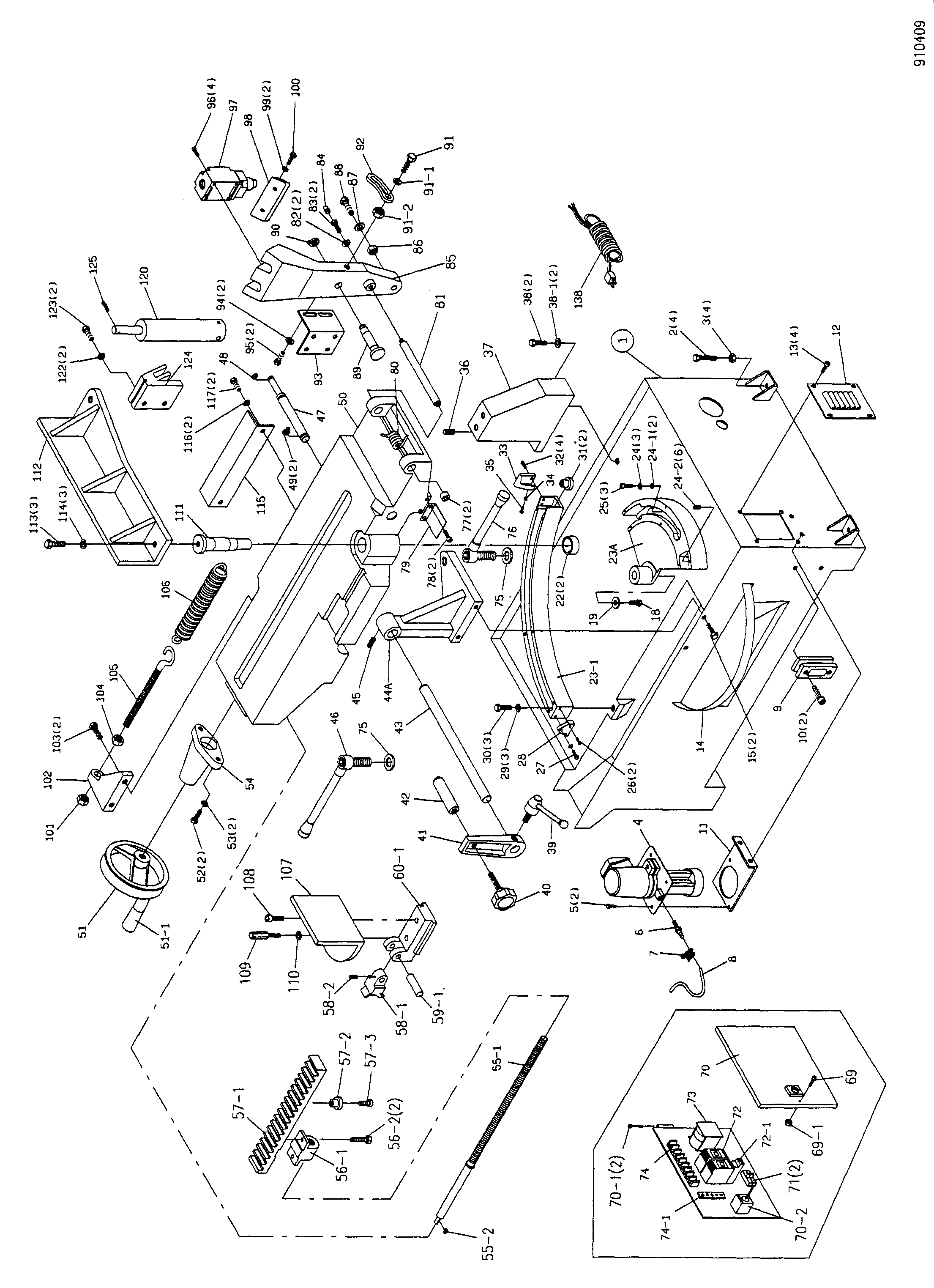

СПИСОК ДЕТАЛЕЙ

Номер детали	Описание	Номер размера	Коли-чество	Номер детали	Описание	Номер размера	Коли-чество
1	Основание	1	55-2	Ключ	5x20	1
2	Болт с шестигранной головкой	M12x70	4	56-1	Кронштейн винта подачи	1
3	Гайка	M12	4	56-2	Винт с шестигранной головкой под торцевой ключ	M8x25	2
4	Насос для охлаждающей жидкости (1фаза/3 фазы)	1	57-1	Рама	1
5	Винт с полукруглой головкой	M6x16	2	57-2	Стопорная втулка	1
6	Крепление шланга	1	57-3	Винт с шестигранной головкой под торцевой ключ	M6x25	1
7	Хомут шланга	1	58-1	Блок рамы	1
8	Шланг	1	58-2	Установочный винт	M6x8	1
9	Измерительный прибор для охлаждающей жидкости	1	59-1	Штифт	1
10	Болт с шестигранной головкой	M10x30	2	60-1	Кронштейн салазок	1
11	Кронштейн насоса для охлаждающей жидкости	1	61	Винт с шестигранной головкой под торцевой ключ	M6x30	1
12	Крышка панели	1	61-1	Гайка	M6	1
13	Винт с шестигранной головкой под торцевой ключ	M6x8	4	62	Коробка электрической стойки	1
14	Поддон для охлаждающей жидкости и стружки	1	63	Магнитный выключатель	3
15	Болт с шестигранной головкой	M8x16	2	63-1	Реле перегрузки	1
18	Болт с шестигранной головкой	M8x16	1	63-2	Реле	2
19	Шайба	1	64	Плавкий предохранитель	4
22	Опорный подшипник	2	65	Трансформатор	1
23A	Поворотные салазки (короткие)	1	66	Штифт	2
23-1	Поворотные салазки (длинные)	1	67	Клеммная колодка	1
24	Пружинная шайба	M10	3	67-1	Латунная заземляющая пластина	1
24-1	Шайба	M10	2	68	Общий выключатель	1
24-2	Установочный болт	M8x10	6	69	Винт с шестигранной головкой под торцевой ключ	M6x30	1
25	Болт с шестигранной головкой	M10x40	3	69-1	Гайка	M6	1
26	Винт с шестигранной головкой под торцевой ключ	M6x20	2	70	Крышка электрической панели	1
27	Винт с шестигранной головкой под торцевой ключ	M6x20	1	70-1	Штифт	2
28	Кронштейн	1	70-2	Общий выключатель	1
29	Шайба	M10	3	71	Плавкий предохранитель	2
30	Болт с шестигранной головкой	M10x40	3	72	Магнитный выключатель (1фаза/3 фазы)	1
31	Салазки	2	72-1	Реле перегрузки	1
32	Винт с шестигранной головкой под торцевой ключ	M6x20	4	73	Трансформатор (1фаза/3 фазы)	1
33	Кронштейн	1	74	Клеммная колодка	1
34	Гайка	M10	1	74-1	Заземляющая пластина	1
35	Винт с шестигранной головкой под торцевой ключ	M10x25	1	75	Шайба	M16	2
36	Установочный винт	M8x16	1	76	Регулируемая рукоятка	1
37	Кронштейн	1	77	Игольчатый подшипник	2
38	Болт с шестигранной головкой	M12x35	2	78	Болт с шестигранной головкой	M6x12	2
38-1	Стопорная шайба	M12	2	79	Направляющая пластина	1
39	Стопорная рукоятка	1	80	Пружина кручения	1
40	Стопорная ручка	1	81	Ось шарнира	1
41	Кронштейн стопора	1	82	Шайба	M12	2
42	Рабочий стопор	1	83	Крепление болта W/Zerk	2
43	Стопорный рычаг	1	84	Латунное крепление	1
44A	Опора	1	85	Кронштейн шарнира	1
45	Установочный винт	M8x10	1	86	Гайка	M12	1
46	Регулируемая ручка	1	87	Шайба	M12	1
47	Штифт цилиндра	1	88	Болт с шестигранной головкой	M12x40	1
48	С-образное кольцо	S-20	1	89	Ось пружины кручения	1
49	С-образное кольцо	S-25	2	90	С-образное кольцо	S-22	1
50	Станина	1	91	Болт с шестигранной головкой	M8x25	1
51	Маховичок ручной подачи	1	91-1	Плоская шайба	M8	1
51-1	Рукоятка	1	91-2	Гайка	M8	1
52	Болт с шестигранной головкой	M8x30	2	92	Пластина наклона мотора	1
53	Стопорная шайба	M8	2	93	Пластина концевого выключателя	1
54	Опора винта подачи	1	94	Шайба	M8	2
55-1	Винт подачи	530 мм	1	95	Болт с шестигранной головкой	M8x10	2
