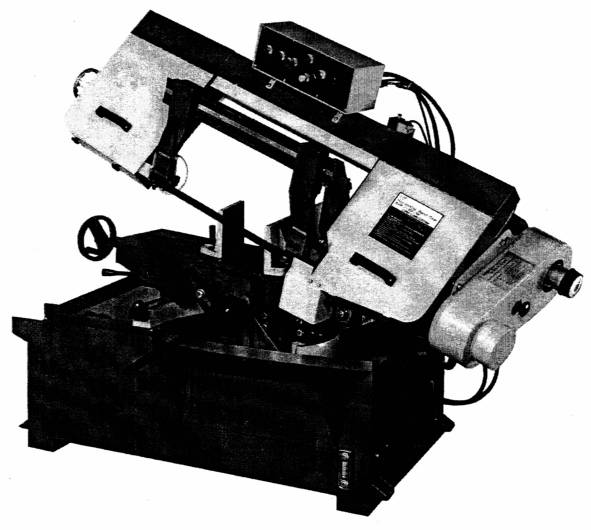

ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК МАЯТНИКОВОГО ТИПА

Внимательно изучите перед работой

МОДЕЛЬ: UE - 250 A / V

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость полотна:        50 Гц 20, 33, 43, 60 м/мин 60 Гц  25, 40, 51, 71 м/мин Мотор:        50 Гц, 1.5 КВт, 1430 оборотов в минуту, 3 фазы Размер материала: 900 n 10 дюймов        g 10 дюймов х 15 дюймов        g 9 дюймов х 16 дюймов 900 n 250 мм        g 250 х 385 мм        g 200 х 400 мм 450 n 8 Ѕ дюймов        g 10 дюймов х 8 Ѕ дюймов 450 n 215 мм        g 250 х 215 мм

Полотно пилы:        (27 мм х 0,9 мм х 3300 мм) Габаритные размеры: 250S        (Длина: 1800 мм х Ширина: 760 мм) 250SSA        (Длина: 1880 мм х Ширина: 760 мм) Диаметр шкивов полотна:  355 мм Вес при отгрузке: (нетто/брутто):        250S        430 кг/500 кг        250SSA        450 кг/520 кг

3/2002

Внимание! Запрещается эксплуатация станка при температуре окружающего воздуха ниже

0 0С.

ДЕКЛАРАЦИЯ СОВЕТА ЕВРОПЫ О СООТВЕТСТВИИ

Согласно следующим директивам Совета Европы

- Директива о механизмах:        98/37/ECC,

- Директива об электромагнитной совместимости (EMC):        89/336/ECC,

- Директива о низкоскоростной детонации (LVD):        73/23/ECC,

- Директива о шуме:        2000/14/ECC.

Нижеподписавшийся, Куо Чуан-Линь (Kuo Chuan-Lin), представляющий компанию Way Train Industries Co., No. 1008, Hou Chuang Rd., Pei Tun Chu, Taichung, R. О. C., производитель, заявляет, что станок, описанный ниже:

Ленточная пила для обработки металлов

Модель: UE-250S/UE-250A/UE-250V

При условии, что он используется и обслуживается в соответствии с общепринятыми нормами правильной технологии и рекомендациями технологической инструкции, соответствует важнейшим требованиям по безопасности и охране здоровья Директивы о механизмах, Директивы об электромагнитной совместимости и Директиве о низкоскоростной детонации.

Для наиболее специфических опасностей этого механизма, безопасность и соответствие важнейшим требованиям Директивы основаны на фрагментах следующих нормативных документов:

Европейский стандарт EN 60204-1: 1997 – Безопасность механизмов – Электрическое оборудование механизмов – Часть 1: Общие требования. Европейский стандарт EN 55011: 1991 – Пределы и методы измерения характеристик радиопомех промышленных электрических устройств. Европейский стандарт EN 50081-2: 1994 – Электромагнитная совместимость – Стандарт по общему излучению – Часть 2: Промышленная окружающая среда. Европейский стандарт EN 50082-2: 1994 – Электромагнитная совместимость – Стандарт по общей устойчивости – Часть 2: Промышленная окружающая среда. Европейский стандарт EN-ISO 3746: 1996 – Акустика – Определение уровня звуковой энергии источника шума, используя звуковое давление – метод обследования, использующий измерительную поверхность над плоскостью отражения. prEN 13898: 2000 - Механические станки – Безопасность - Распиловочные станки для холодного металла.

Дата:

Подпись:

Должность:

ПРЕДУПРЕЖДЕНИЕ

Перед началом эксплуатации станка внимательно прочтите и изучите инструкцию по эксплуатации. При работе со станком обязательно используйте очки или щиток для защиты глаз и лица. Убедитесь, что станок заземлен надлежащим образом. Перед работой на станке снять галстук, кольца, часы, другие украшения и засучите рукава выше локтей. Не надевайте свободную одежду и закрепите длинные волосы. Не носите перчатки. Пол вокруг станка должен быть чистым и свободным от отходов материала, масла и густой смазки. Во время использования станка его средства защиты всегда должны находиться на месте. Если они удалены в связи с проведением технического обслуживания, то проявляйте предельную осторожность и немедленно поставьте их после завершения этих работ. Сохраняйте устойчивое положение во время работы станка, не опирайтесь на движущиеся части и станину. Выполняйте все регулировки станка или техническое обслуживание на станке, отсоединенном от источника питания. Используйте надлежащий инструмент. Не применяйте инструмент или приспособления для работ,  для которых они не предназначены. Восстанавливайте предупреждающие таблички, если они стали незаметными или удалены. Перед подключением станка к источнику питания убедитесь, что выключатель главного привода находится в выключенном положении. Не отвлекайтесь во время работы Удерживайте посетителей на безопасном расстоянии от рабочей зоны. Используйте рекомендуемые принадлежности, ненадлежащие принадлежности могут быть опасными. Выработайте привычку проверять перед включением станка, что инструменты, приспособления и обтирочные материалы убраны со станка. Когда станок работает, то держите руки и пальцы в отдалении от полотна. Никогда не удерживайте разрезаемую заготовку руками. Используйте тиски для надежного закрепления заготовки. Поддерживайте ограждение ремня и кожухи шкивов на месте и в рабочем состоянии. Всегда обеспечивайте достаточную опору для длинного и тяжелого материала. Используйте острое полотно и поддерживайте станок в чистом состоянии для обеспечения наилучшего и безопасного функционирования. Игнорирование любого из этих предостережений может привести к серьезной травме.

Требования к окружающей среде при установке

Убедитесь, что обеспечено достаточное освещение в соответствии с требованиями правил или норм, опубликованных для данного района. Если Вы не имеете информацию об освещении, то должна быть обеспечена интенсивность освещения не менее 300 люксов. Место, где установлен станок, должно быть ровным и достаточно большим для безопасной эксплуатации.

Уровень шума

Уровень шума станка при работе составляет около 75 децибел (А). При определении опасности превышения допустимого уровня шума следует учитывать также уровень шума рабочего окружения.

Перемещение и транспортировка станка

Общий вес этого станка следует определить до начала перемещения. Этот станок не может перемещаться без помощи подъемных инструментов.

Способы транспортировки

ПРЕДУПРЕЖДЕНИЕ

Всегда поддерживайте равновесие станки при
транспортировке! Медленно и аккуратно управляйте вилочным погрузчиком.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ/РАЗЪЕДИНЕНИЕ

ДЛЯ 3 ФАЗ

Электрическое соединение:
Для подсоединения Вашего станка к 3-фазному источнику питания предусмотрен кабель с четырьмя проводами. Пожалуйста, подключить Ваш станок к источнику питания с помощью разъединяющего устройства с ручным управлением, которое соответствует требованиям подпункта 5.3 EN (Европейских норм) 6024, такого, как размыкатель цепи без плавкого предохранителя или комбинация «штепсель/розетка». Для защиты устройства управления мы рекомендуем предусмотреть плавкий предохранитель (автоматический выключатель) с соответствующим номинальным током, причем общее расстояние между предохранителем и вводными клеммами не должно превышать 1,5 метра. Система источника питания является TN-системой. Точные значения напряжения, частоты и номер фазы источника питания должны проверяться в соответствии со схемой установки и схемой соединений. После подключения следует проверить правильность направления движения полотна пилы.

Электрическое разъединение:
Разъединение производится с помощью разъединяющего  устройства с ручным управлением, которое в качестве дополнительного устройства находится на дверце блока управления или подключено перед источником питания. Не забудьте отключить станок от источника питания, если Вы хотите прекратить работу, выполнить техническое обслуживание и настройку.

Заземление

Заземление данной модели выполняется посредством подключения желто-зеленого провода кабеля питания к заземляющему контакту источника питания. Убедитесь в наличии заземления Вашего станка, прежде чем в любой ситуации подключать станок к источнику питания.

ПРЕДУПРЕЖДЕНИЕ!

Не отсоединяйте контакт заземления до отсоединения источника питания.

ДЛЯ ОДИНОЧНОЙ ФАЗЫ

Если кабель питания не оборудован штепселем, то, пожалуйста, подключайте и отключайте Ваш станок от источника питания в соответствии с теми же указаниями, как для 3-фазного питания. В противном случае, выполняйте следующие указания (2~4). Подключение, отключение и заземление выполняется посредством штепселя, которым оборудован станок. Для обеспечения безопасности ни в коем случае не заменяйте этот штепсель, на разъем другого типа. Для защиты устройства управления мы рекомендуем оператору предусмотреть плавкий предохранитель с соответствующим номинальным током, причем общее расстояние между предохранителем и соединительным контактом не должно превышать 1,5 метра. Точные значения напряжения, частоты и номер фазы источника питания должны проверяться в соответствии со схемой установки и схемой соединений.

ПРИМЕЧАНИЕ: электрические схемы для станков UE-250S и UE-250V аналогичны.

Электрические схемы – Средства управления (250S)
