МАКСИМАЛЬНО ДОПУСТИМЫЕ РАБОЧИЕ ДАВЛЕНИЯ ДЛЯ ГОРОДСКИХ

И МЕЖПОСЕЛКОВЫХ ГАЗОПРОВОДОВ ИЗ РАЗЛИЧНЫХ ТИПОВ ТРУБ

(Извлечение из ГОСТ Р 50838)

┌────────────┬───────────────────────────────────────────────────┐

│Коэффициент │  5  │

│  запаса  │ Максимальное рабочее давление MOP, 10  Па (бар),  │

│прочности С │  при использовании труб из  │

│  ├────────────────────────┬──────────────────────────┤

│  │  ПЭ 80 (MRS 8,0)  │  ПЭ 100 (MRS 10,0)  │

│  ├────────────┬───────────┼────────────┬─────────────┤

│  │  SDR 17,6  │  SDR 11  │  SDR 17,6  │  SDR 11  │

├────────────┼────────────┼───────────┼────────────┼─────────────┤

│2,5  │3,9  │6,4  │4,8  │8,0  │

├────────────┼────────────┼───────────┼────────────┼─────────────┤

│2,8  │3,4  │5,7  │4,3  │7,1  │

└────────────┴────────────┴───────────┴────────────┴─────────────┘

Приложение Г

ПРИМЕРЫ РАСЧЕТА НА ПРОЧНОСТЬ И УСТОЙЧИВОСТЬ

1. Определение необходимой величины балластировки

1.1. Балластировка пригрузами

ИСХОДНЫЕ ДАННЫЕ

Газопровод диаметром = 0,225 м; материал ПЭ 80, SDR 17,6; рабочее давление = 0,3 МПа; температура эксплуатации - 0 °С; температурный перепад = -20 °С; проектируемый срок эксплуатации - 50 лет; радиус упругого изгиба газопровода = 13,5 м; угол поворота оси газопровода = 0,262 рад.; вес одного пригруза = 4000 Н; плотность материала пригруза = 2400 кг/м3; плотность воды с учетом растворенных в ней солей = 1040 кг/м3.

Определяем величины и соответственно по графику на рисунке 3 и формулам (6), (13) и (3).

В нашем случае

2,5 МПа,

значит при температуре эксплуатации 0 °С = 330 МПа;

= 400 Н/м;

= 99 Н/м;

84 Н/м.

Расстояние между пригрузами согласно условиям (11) и (12) должно быть:

= 3,8 м;

= 5,5 м,

согласно требованиям 5.68 принимаем = 3,8 м.

1.2. Балластировка грунтом обратной засыпки,

закрепляемым НСМ

ИСХОДНЫЕ ДАННЫЕ

По газопроводу - такие же, как в примере 1.1, по грунту: грунт - песок средней крупности; плотность частиц грунта = 2040 кг/м3; удельное сцепление грунта засыпки = 3000 Н/м2; коэффициент пористости грунта засыпки = 0,45; угол внутреннего трения грунта = 40°.

Определяем величины и для формулы (15):

Необходимая высота грунта, закрепляемого НСМ, согласно формуле (15) должна быть:

= 0,34 м.

На основании 5.70 глубина заложения газопровода в данном случае определяется требованиями подраздела "Подземные газопроводы" СНиП 42-01. Схема его балластировки приведена на рисунке Г.1.

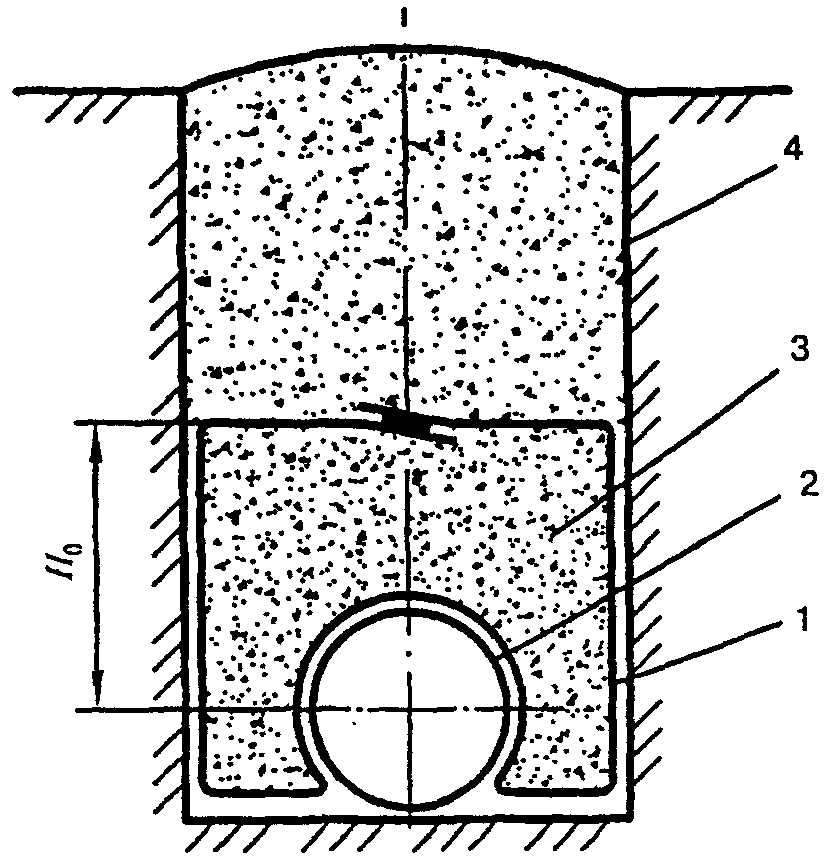

1 - газопровод; 2 - нетканый синтетический материал (НСМ);

3 - грунт; 4 - траншея

1. Схема балластировки газопровода

2. Определение величины овализации газопровода

и устойчивости круглой формы поперечного сечения

ИСХОДНЫЕ ДАННЫЕ

Газопровод диаметром = 0,225 м; материал ПЭ 80; SDR 11; рабочее давление = 0,3 МПа; температура эксплуатации - 0 °С; проектируемый срок эксплуатации - 50 лет; глубина заложения = 1,0 м; укладка - на плоское основание; ширина траншеи = 1 м; грунт - суглинок; плотность грунта = 2000 кг/м3; модуль деформации грунта засыпки = 3 МПа; высота столба грунтовых вод над верхней образующей газопровода = 1,0 м; плотность воды с учетом растворенных в ней солей = 1040 кг/м3; интенсивность нагрузки на поверхности грунта = 5000 Н/м2; нагрузка от транспортных средств - нерегулярное движение автотранспорта согласно рисунку 7, - 25000 Н/м2.
