│10 - 250  │600  │

├──────────────────────────┼─────────────────────────────────────┤

│300 - 500  │800  │

├──────────────────────────┼─────────────────────────────────────┤

│600  │900  │

├──────────────────────────┼─────────────────────────────────────┤

НЕ нашли? Не то? Что вы ищете?

│700  │1000  │

├──────────────────────────┼─────────────────────────────────────┤

│800  │1100  │

├──────────────────────────┼─────────────────────────────────────┤

│900 - 1200  │1400  │

└──────────────────────────┴─────────────────────────────────────┘

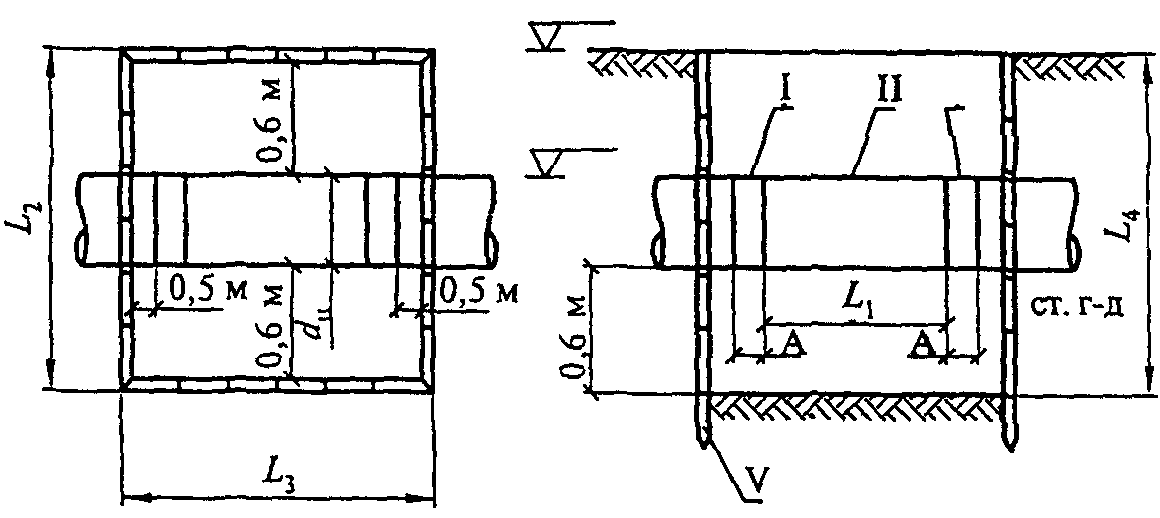

1. Вставка стальной катушки

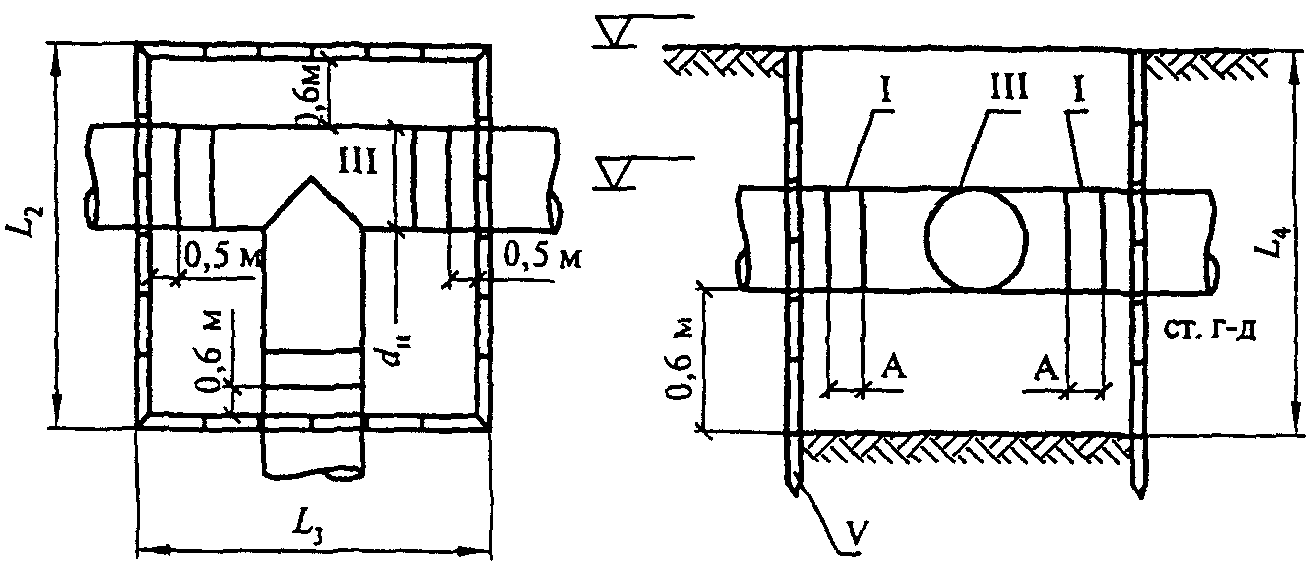

2. Вставка тройника

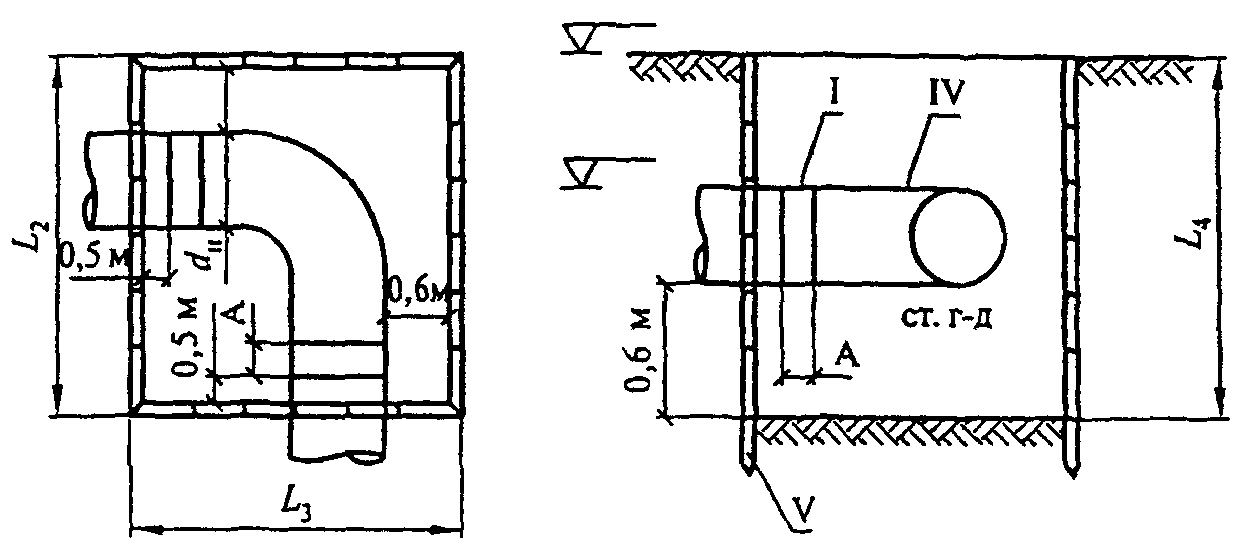

3. Вставка отвода

2

┌─────────┬─────────────────────────┬────────────┬───────────────┐

│N позиции│  Наименование  │Количество, │ Наименование  │

│  │  │  шт.  │  стандарта  │

├─────────┼─────────────────────────┼────────────┼───────────────┤

│I  │Технологическая катушка  │2  │ГОСТ 10705  │

├─────────┼─────────────────────────┼────────────┼───────────────┤

│II  │Катушка несанируемая, ст.│1  │ГОСТ 10705  │

├─────────┼─────────────────────────┼────────────┼───────────────┤

│III  │Тройник стальной  │1  │ГОСТ 17376  │

├─────────┼─────────────────────────┼────────────┼───────────────┤

│IV  │Отвод стальной  │1  │ГОСТ 17375  │

├─────────┼─────────────────────────┼────────────┴───────────────┤

│V  │Щиты инвентарные  │  Определяются проектом  │

└─────────┴─────────────────────────┴────────────────────────────┘

Приложение М

(рекомендуемое)

ПОРЯДОК ОФОРМЛЕНИЯ КОНТРОЛЬНЫХ ОБРАЗЦОВ

М.1. Контрольный образец представляет собой сварное соединение труб между собой или с соединительной деталью, отвечающее требованиям настоящего Свода правил. Длина контрольного образца должна составлять не менее двух диаметров трубы, при этом сварной шов должен располагаться посередине.

М.2. Контрольный образец снабжается опломбированным ярлыком, в котором указывают:

- условное обозначение сваренных труб (соединительных деталей);

- наименование предприятия, выполняющего сварочные работы;

- гриф утверждения образца главным инженером предприятия, заверенный круглой печатью, и дата утверждения;

- дату сварки и номер протокола сварочного процесса.

М.3. Сварку контрольных образцов производят на сварочном оборудовании, имеющем устройство для автоматического протоколирования сварки и при температуре наружного воздуха, близкой к условиям проведения строительства.

М.4. Контрольные образцы хранят на предприятии, выполняющем сварочные работы.

Допускается использование типовых контрольных образцов для ряда типоразмеров труб и соединительных деталей.

Приложение Н

(рекомендуемое)

МЕТОДИКА ОПРЕДЕЛЕНИЯ ВНЕШНЕГО ВИДА И РАЗМЕРОВ

СВАРНЫХ СОЕДИНЕНИЙ

Внешний вид сварных соединений определяют визуально без применения увеличительных приборов путем сравнения оцениваемого соединения с контрольным образцом, а также путем измерения наружного сварочного грата с точностью +/- 0,1 мм.

Измерения швов проводят как минимум в двух взаимопротивоположных зонах по периметру шва.

Контроль ширины и высоты наружного грата осуществляют штангенциркулем по ГОСТ 166. Допускается использование шаблонов с проходным и непроходным размерами.

Для контроля симметричности валиков наружного грата по ширине производят замер их с помощью измерительной лупы ЛИ-3х. Затем рассчитывают отношение замеренных размеров с округлением до целого значения процента. Расчет симметричности валиков наружного грата по высоте производят аналогично.

Для измерения смещения кромок может использоваться специальный шаблон. Схема измерения смещения кромок показана на рисунке Н.1. Шаблон устанавливают по образующей одной из труб, прижимая его к трубе в околошовной зоне. Из-за смещения кромок при этом на другом конце опорной площадки шаблона наблюдается его подъем над поверхностью трубы. С помощью щупа производят замер зазора между поверхностью заготовки и пяткой шаблона. Далее рассчитывают отношение (в процентах) измеренного абсолютного значения смещения кромок к номинальной толщине стенки трубы. Расчет производят с округлением до целого значения процента.

1. Измерение смещения кромок при помощи шаблона
