│Глинистые влажные, пластич - │0,35 │0,50 │
│ные │ │ │
├────────────────────────────┼──────────────┼────────────────────┤
│Глинистые, полутвердые и │0,70 │2,00 │
│твердые │ │ │
├────────────────────────────┼──────────────┼────────────────────┤
│Лесс и лессовидные │0,50 │0,40 │
├────────────────────────────┼──────────────┼────────────────────┤
│Торф │0,20 │0,10 │
├────────────────────────────┼──────────────┼────────────────────┤
│Низкотемпературные мерзлые │1,00 │2,20 │
│(песчаные, глинистые, │ │ │
│насыпные) │ │ │
├────────────────────────────┼──────────────┼────────────────────┤
│Высокотемпературные мерзлые │1,00 │1,50 │
│(песчаные, глинистые, │ │ │
│насыпные) │ │ │
├────────────────────────────┼──────────────┼────────────────────┤
│Гравий, щебень и галечник │См. примеч. 2 │1,10 │
├────────────────────────────┼──────────────┼────────────────────┤
│Известняки, сланцы, песча- │То же │1,50 │
│ники (слабовыветренные и │ │ │
│сильновыветренные) │ │ │
├────────────────────────────┼──────────────┼────────────────────┤
│Скальные породы (монолиты) │" │2,20 │
├────────────────────────────┴──────────────┴────────────────────┤
│ Примечания. 1. В таблице приведены наименьшие значения v, │
│ с │
│которые уточняют при изысканиях. │
│ 2. Значения коэффициента защемления газопровода принимают │
│по грунту засыпки. │
└────────────────────────────────────────────────────────────────┘
Таблица 5
┌────────────────────────────────┬───────┬──────┬────────┬───────┐
│ Сила землетрясения, баллы │ 7 │ 8 │ 9 │ 10 │
├────────────────────────────────┼───────┼──────┼────────┼───────┤
│Сейсмическое ускорение а, см/с2│ 100 │ 200 │ 400 │ 800 │
│ с │ │ │ │ │
└────────────────────────────────┴───────┴──────┴────────┴───────┘
5.66. Для газопроводов, прокладываемых в обычных условиях, зависимости между максимально допустимым температурным перепадом и минимально допустимым радиусом упругого изгиба при температуре эксплуатации 0 °С для различных значений
и
даны на рисунках 4 -![]()
6.

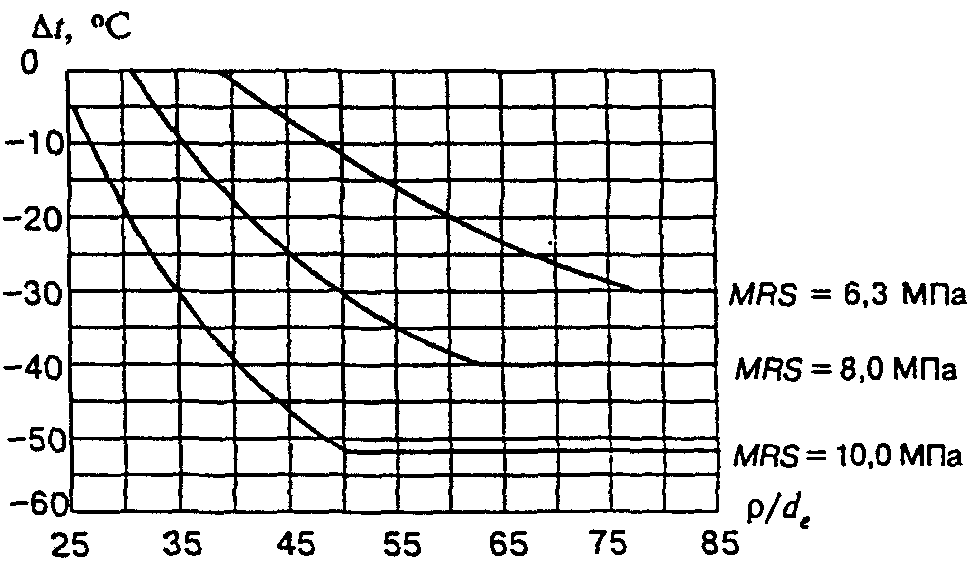

Рисунок 4. Максимально допустимый отрицательный
температурный перепад в зависимости от отношения радиуса
упругого изгиба к наружному диаметру газопровода
при температуре эксплуатации 0 °С и рабочем давлении 0,3 МПа
для
11 и различных![]()

Рисунок 5. Максимально допустимый отрицательный
температурный перепад в зависимости от отношения радиуса
упругого изгиба к наружному диаметру газопровода
при температуре эксплуатации 0 °С и рабочем давлении 0,6 МПа
для
11 и различных![]()

Рисунок 6. Максимально допустимый отрицательный
температурный перепад в зависимости от отношения радиуса
упругого изгиба к наружному диаметру газопровода
при температуре эксплуатации 0 °С и рабочем давлении 0,3 МПа
для
17,6 и различных![]()
Определение необходимой величины балластировки
5.67. Для обеспечения проектного положения газопроводов на подводных переходах, на участках прогнозного обводнения, на периодически обводняемых участках применяются следующие виды балластировки:
|
