Двухтопливные электростанции

KILOVATO

(бензин АИ-92/сжиженный газ пропан-бутан)

KILOVATO BG-200

KILOVATO BG-300

KILOVATO BG-500E

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ.

Электростанции марки KILOVATO относятся к классу резервных источников электроэнергии. Использование электростанций данного типа предполагает 4-6 часовую работу (в зависимости от температуры окружающей среды и нагрузки), затем её отключение на 1-1,5 часа. После охлаждения электростанции до температуры окружающей среды разрешается её повторное включение. Использование данного принципа позволяет значительно увеличить моторесурс двигателя электростанции. Пренебрежение данным правилом ведет к выходу из строя двигателя, снижению срока службы электростанции и утрате права на гарантийное обслуживание.

СОДЕРЖАНИЕ

Основные технические характеристики – стр. 3. Правила безопасности – стр. 4. Устройство электростанции – стр. 8. Подготовка к запуску – стр. 10. Замена масла и проверка его уровня – стр. 11. Запуск и остановка двигателя – стр. 12. Подключение электроприемников потребителей – стр. 13. Техническое обслуживание – стр. 15. Неисправности и методы их устранения – стр. 18. Транспортировка и правила хранения – стр. 19. Утилизация – стр. 20.

Уважаемый покупатель! Благодарим за доверие, которое Вы оказали, выбрав двухтопливную электростанцию KILOVATO. Мы постоянно совершенствуем качество и расширяем ассортимент нашей продукции. Двухтопливная электростанция KILOVATO позволяет использовать два вида топлива – бензин или сжиженный газ, что сделает её эксплуатацию более эффективной, безопасной и производительной.

Уважаемый покупатель! Приобретая электростанцию KILOVATO, проверьте её работоспособность и комплектность!

ПРЕДУПРЕЖДЕНИЕ

Внимание! Изделие является источником повышенной пожаро-, взрыво-, электроопасности. Техническое обслуживание и ремонт в объеме, превышающем перечисленные данным руководством операции, должны производиться квалифицированным персоналом в сервисном центре. Установка, эксплуатация и необходимое техническое обслуживание изделия производится пользователем идопускается только после изучения руководства по эксплуатации.

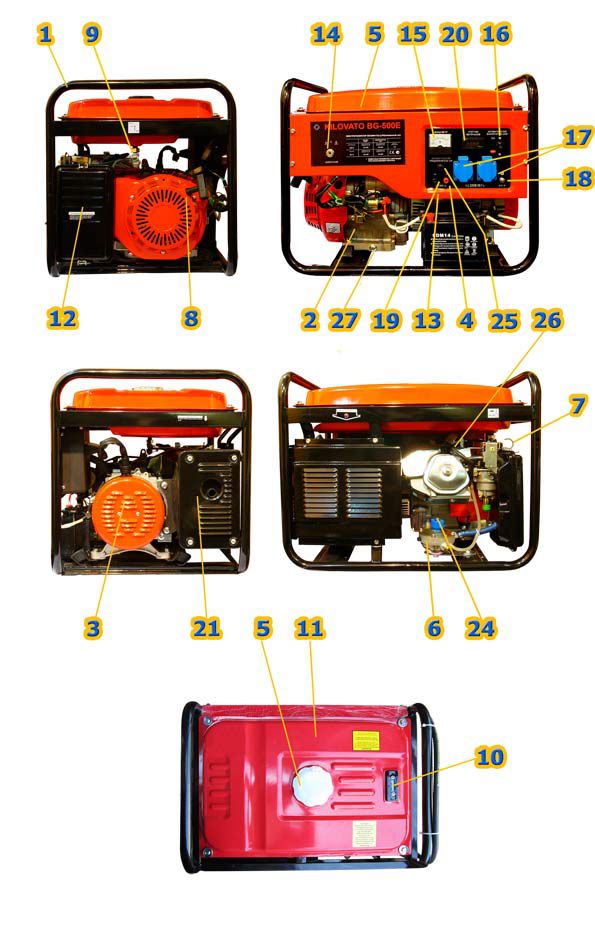

Рисунок 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель электростанции	BG-200	BG-300	BG-500E
Тип генератора	синхронный
Напряжение переменное, В, Гц	220, 50
Род тока	переменный, однофазный
Сила тока, А	9,1	13,6	22,7
Выход постоянного тока,	12 В, 8,3 А
Номинальная мощность (бензин), кВт	2,0	3,0	5,0
Максимальная мощность (бензин), кВт	2,2	3,2	5,5
Номинальная мощность (сжиженный газ), кВт	1,8	2,8	4,8
Максимальная мощность (сжиженный газ), кВт	2,0	3,0	5,0
Коэффициент мощности, cos ц	1
Количество фаз	1
Регулировка напряжения	Автоматическая (AVR)
Двигатель	KB168F	KB170F	KB188F
Диаметр / ход поршня, мм	68х45 мм	70х54	88х64
Степень сжатия	8,5 : 1	8,5 : 1	8,0 : 1
Запуск	ручной	ручной	электро/ручной
Емкость бензобака, л	15,0	15,0	25,0
Емкость масляного картера, л	0,6	0,6	1,1
Используемое масло, тип	для 4-х тактных двигателей, минеральное
Тип двигателя	OHV, 25°, 1-цилиндровый, 4-х тактный
Бензин	АИ-92
Газ	сжиженный пропан-бутан
Расход бензина, г/кВт·час	295	307	296
Расход газа, г/кВт·час	0,7	0,85	1,8
Охлаждение	воздушное
Защита от перегрузки	автоматическая
Защита от пониженного уровня масла	автоматическая
Уровень шума, дБ	74	74	74
Габариты, мм	620х460х490	620х460х490	860х600х620
Масса (сухой вес), кг	41,0	47,0	82,0

Характеристики аккумулятора (для генератора BG-500E).

Модель аккумулятора	Напряжение, В	Емкость (AH)	Размеры, мм	Вес, кг
Д	Ш	В
6-QW-36	12	36	197	128	185	8,1

Электролит, плотность.

Температура	5	15	20	25	30	35	40	45
Плотность (g/cmі)	1,295	1,291	1,284	1,280	1,276	1,273	1,269	1,265

КОМПЛЕКТНОСТЬ

Ключ свечной	1 шт
Вилка электрическая	1 шт
Инструкция по эксплуатации	1 шт
Коробка упаковочная	1 шт

ПРАВИЛА БЕЗОПАСНОСТИ

Электростанция является источником повышенной опасности (электроэнергия высокого напряжения, продукты сгорания и испарения топлива, нагретые узлы двигателя и т. д.). Во избежание поражения электрическим током, снижения рисков возникновения пожара и получения травм следует строго выполнять требования данной инструкции. Прежде чем приступить к работе с электростанцией, внимательно прочтите данную инструкцию. Бережно храните данную инструкцию для дальнейшего использования. Передавать электростанцию другим лицам допускается только вместе с настоящей инструкцией.

• Эксплуатация электростанции должна осуществляться в соответствии с требованиями «Правил эксплуатации электроустановок потребителей» (далее в тексте «ПЭЭУП»), «Правил безопасности в газовом хозяйстве» и ГОСТ 12.2.00.7.0 «Изделия электротехнические. Общие требования безопасности».

• Установка и подключение электростанции к сети (электроприемнику) потребителя должны производиться с учетом требований «Правил пользования электрической и тепловой энергией», «Правил устройства электроустановок», данной инструкции и другой нормативно-технической документации с учетом местных условий.

• Категорически запрещается одновременное подключение электростанции к сети энергоснабжающей организации, как при наличии, так и при отсутствии напряжения в сети энергоснабжающей организации. Подключение электростанции к сетям (электроприемникам) потребителя вручную разрешается только при наличии блокировок между коммутационными аппаратами, исключающих возможность одновременной подачи напряжения в сеть потребителя от сети энергоснабжающей организации и от электростанции.

• Для обслуживания электростанции должен быть выделен персонал, подготовленный в соответствии с требованиями ПЭЭУП и имеющий квалификационную группу по электробезопасности. Обслуживающий персонал в своих действиях должен руководствоваться требованиями данной инструкции и нормативными документами.

• Для каждого вида технического обслуживания и ремонта электростанции должен быть определен временной срок с учетом требований данной инструкции. Осмотр электростанции, находящейся в резерве, должен проводиться не реже одного раза в 3 месяца.

• При длительном нахождении электростанции в резерве или нечастом её использовании рекомендуется один раз в 3 месяца включать электростанцию на 2-3 часа работы для поддержания в работоспособном состоянии.

• Сведения о готовности к пуску, продолжительности работы на холостом ходу или под нагрузкой, а также результаты осмотров и проверок электростанции должны оформляться в эксплуатационном журнале (формуляре).

• Профилактические испытания и измерения параметров электрооборудования, заземляющих устройств, аппаратов, проводов и кабелей и т. п. должны проводиться в соответствии с нормами, приведенными в ПЭЭУП.

• Обеспечьте место эксплуатации электростанции средствами пожаротушения (углекислотный огнетушитель, рулон брезента или лист войлока, багор, ящик с сухим песком, лопата и т. д.) в соответствии с действующими нормативами.

• Во избежание течи горюче-смазочных жидкостей устанавливайте электростанцию на ровную и твердую поверхность.

• Не устанавливайте электростанцию в непосредственной близости к легкосгораемым сооружениям и предметам, горючим материалам, емкостям с взрывоопасными веществами и жидкостями.

• Перед каждым запуском двигателя электростанции убедитесь в отсутствии течи из топливной и смазочной систем двигателя.

• Заправку топливного бака производите только при остановленном и остывшем двигателе. При заправке не курите и не используйте источники огня (спички, зажигалки, факелы и т. д.).
