3.2.  Определить  исполнительные  и  предельные  размеры  калибра-пробки  для контроля отверстия Ш200F9. Начертить схему полей допусков и эскиз калибра.

Решение. По табл. П18, П19, формулам (1.4), (1.1) и (1.2) определяем предельные отклонения,  допуск  и  предельные  отклонения,  допуск  и предельные размеры отверстия Ш200F9, мм: ЕI = 0,050; ТD = 0,115; ЕS = 0,165; Dmax = 200,165; Dmin = 200,050.

Рис.3.4

Предельные отклонения и допуски калибра-пробки находим по табл. П27, мкм: z = 21, У = 0, б=4,  Н = 10. Чертим схему полей допусков калибра-пробки (рис. 3.4) По формулам табл. 3.1 вычисляем исполнительные размеры калибра-пробки, мм:

проходной новой стороны Р-ПРисп = (200,050 + 0,021 + 0,5 • 0,010)-0,010= 200,076-0,010

непроходной стороны Р-НЕисп - (200,165 - 0,004 + 0,5 х 0,010)-0,010 = 200,076-0,010;

проходной изношенной Р-НЕизн = 200,050 - 0 + 0,004 = 200,054.

Предельные размеры калибра-пробки находим по формулам табл. 3.2, мм

проходной стороны Р-ПРmax = 200,076, Р-ПРmin= 200,066;

непроходной стороны Р-НЕmax = 200,166, Р-НЕmin= 200,156.

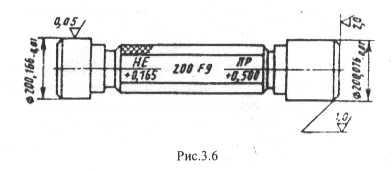

Рекомендуется выполнить п.2 примечания к примеру 3.1. Эскиз калибра пробки приведен на рис. 3.6.

Задачи для решения.

Заданы номинальный размер и посадка:

Вариант	1	2	3	4	5	6	7	8	9	10
Размер,	72	80	40	60	90	100	120	130	140	170
мм	Н7/g6	Н7/k6	Н7/гб	Н7/hб	Н7/js6	Н6/g5	Н6/m5	Н6/р5	Н8/f7	Н8/n7

Определить исполнительные и предельные размеры, включая размеры Р-ПРизн, рабочих и контрольных калибров для вала и отверстия; начертить схемы полей допусков, эскизы рабочих и контрольных калибров.
