Инструкция по учету фрезерного торфа (при добыче торфа в схеме с раздельной уборкой) (стр. 4 )

  Приложение 5

ВЕДОМОСТЬ

определения массы торфа в кузове прицепа, влаги

и других  характеристик торфа в контрольном валке

Дата	№ шта- беля; № одно - типных карт	№ кон-троль-ной карты	№ при-цепа	Тари-рово-чный коэф.	Показания манометра	Масса при уборо-чной влаге, т	№ про-бы	Вла-га, %	Золь-ность, %	Масса при усл. влаге, т	Прочие
По-рож-ний	Гру же-ный	Раз-ность
1	2	3	4	5	6	7	8	9	10	11	12	13	14

  Приложение 6

ВЕДОМОСТЬ

учета количества вывезенных кузовов и массы убранного торфа

Дата	№ штабеля	№ прицепа	Показания счетчика	Масса убранного торфа, т	Примеч.
началь-ный	конеч-ный	разность	при wнач	при wусл
15.07. 06	11	2 3 4 5	841 732 1012 557	895 782 1065 611	54 50 53 54
211	1836	1722
1	2	3	4	5	6	7	8	9

  Приложение 7

ВЕДОМОСТЬ

определения  убранной площади и массы торфа

на  «____»___________200_ г.

№ шта-беля	Масса торфа, т	Развернутая убранная площадь, га	Влага торфа по данным теку-щеего учета, %	Золь-ность, %	Прочие показатели
На 01….	На 01…	За ме-сяц (се-зон)	На 01…	На 01…	За ме-сяц (се-зон)
1	2	3	4	5	6	7	8	9	10

  Приложение 8

ПЛОТНОСТЬ ТОРФА

в укрупненных валках

Влага, w, %	Степень разложения торфа, %
Верховой торф	Низинный торф
6	8	12	15	18	20	24
80	229	267	314	327	451	475	490
78	209	243	292	315	426	455	474
76	191	223	274	302	402	434	457
74	176	206	257	289	379	414	438
72	162	191	243	277	358	394	419
70	150	179	230	265	338	375	402
68	140	168	218	254	321	359	385
66	130	157	208	244	304	342	369
64	122	149	199	234	289	327	354
62	114	140	190	225	275	313	340
58	101	127	175	208	251	288	314
56	95	121	169	201	238	276	302
54	89	116	163	194	228	265	291
52	85	111	157	187	218	256	281
50	80	106	152	181	209	247	272
48	76	102	147	175	200	237	262
46	72	98	143	170	192	229	254
44	69	95	139	165	186	222	246
42	64	91	135	160	177	214	237
40	62	88	132	156	172	208	231
38	58	85	128	151	165	201	223
36	55	82	125	147	159	194	217
34	53	80	122	143	154	189	212
32	50	77	119	139	148	183	205
30	48	75	116	136	143	178	200

  Приложение 9

КОМПЛЕКТ  УЧЕТНОГО УСТРОЙСТВА

       Манометр типа МТИ-180 ……………………………………………  1 шт.

       Концевой выключатель ВП-15-21…………………………………..  1 шт

       Счетчик БЕ-1Р на 12 В……………………………………………….  1 шт.

       Конденсатор К50-6, 500мкФ, 253 …………………………………..  1 шт.

       Резистор МЛТ-0,5 ; 510 кОм ……………………………………….  1 шт.

Предохранитель МДПИ …………………………………………….  1 шт.

Разъем ШР …………………………………………………………..  1 шт.

Кабель КУШР 4х1,5, длина 5 х 2 м…………………………………  2 шт.

Аккумулятор 12 В …………………………………………………..  1 шт.

Выключатель массы тракторный ………………………………….  1 шт.

Нажимная пластина …………………………………………………  1 шт.

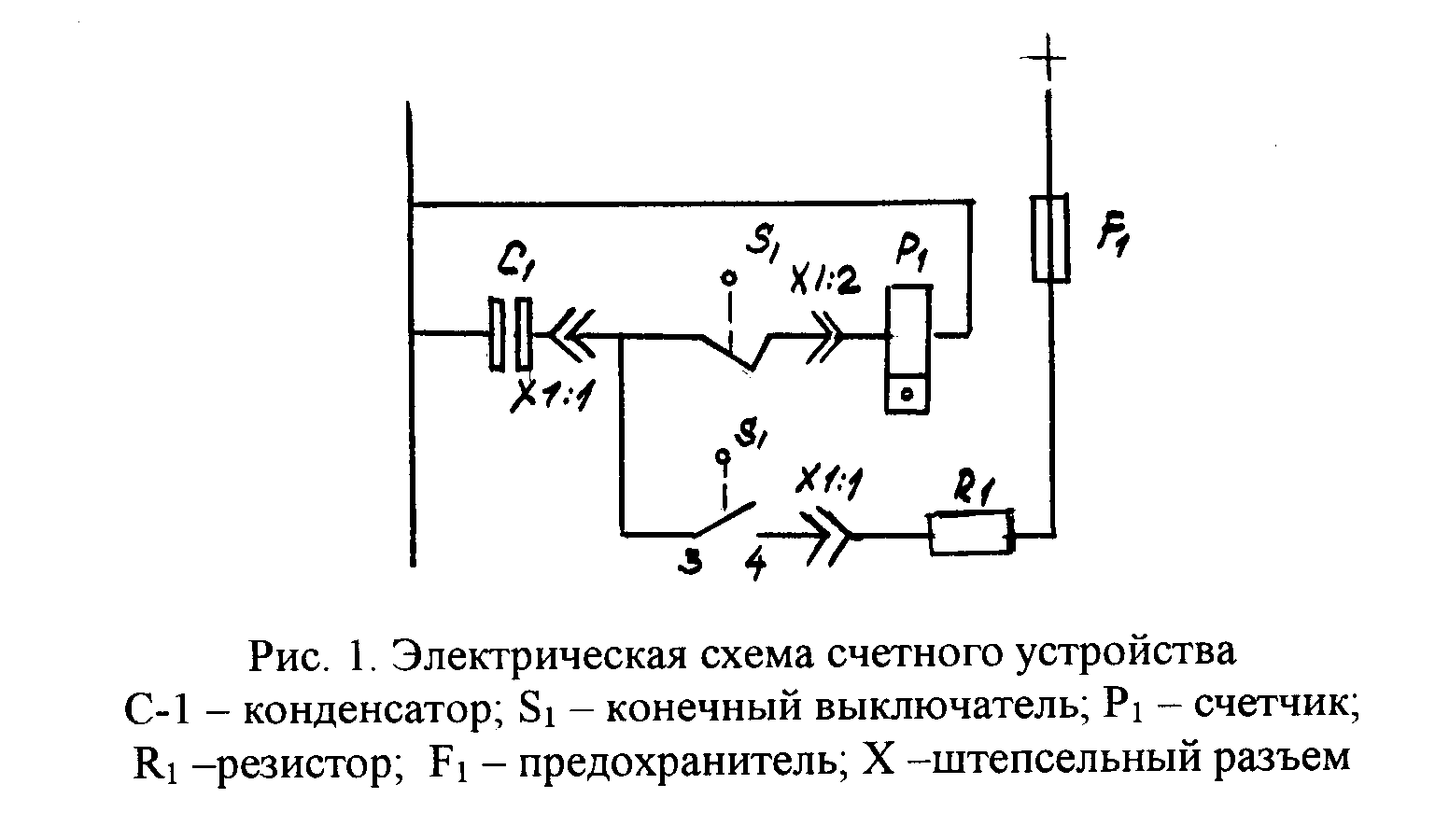

Схема электрическая ………………………………………………..  1 шт.

Эскиз установки концевого выключателя …………………………  1 шт.

Эскиз тройника для подключения манометра …………………….  1  шт.

Допускается применять другие, аналогичные по техническим параметрам изделия.
