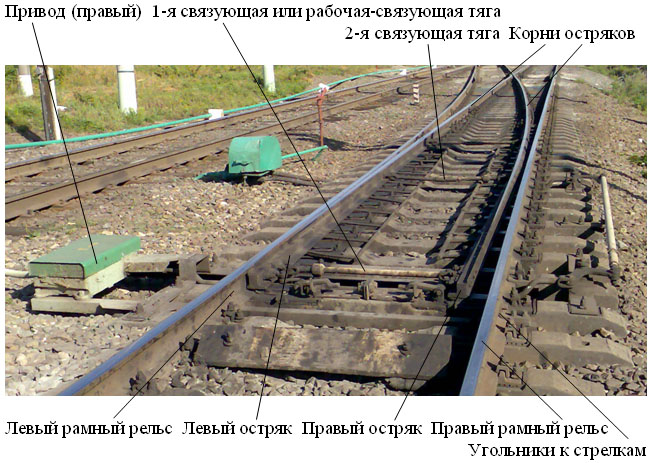

Дать названия элементам стрелочного перевода, вынесенными черными линиями?
Что означает термин «стрелка поставлена на минусовой контроль»?
Полугодовая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ
вариантЧто означает «Взрез стрелки»?
А) отход остряка от рамного рельса под действием колесных пар
Б) потеря контроля положения стрелки под воздействием скатов колес поезда
В) излом стрелки
Что означает «Минусовое положение стрелки»?
А) пошерстное движение поезда по основному пути со снижением скорости
Б) противошерстное движение поезда на боковой путь со снижением скорости
В) пошерстное движение поезда по боковому пути со снижением скорости
Г) противошерстное движение поезда на основной путь со снижением скорости
Д) противошерстное движение поезда на боковой путь без снижения скорости
Щуп 4 мм устанавливается между...
А) остряком и рамным рельсом по оси контрольной тяги
Б) остряком и рамным рельсом по оси рабочей тяги
В) остряком и рамным рельсом по оси 2-ой связующей тяги
Вставить значение напряжения:
Напряжение на электродвигателе типа МСТ с номинальным напряжением 190 В должно быть не менее ___________________________
Рельсовые цепи переменного тока регулируют изменением..
А) напряжения на вторичной обмотке путевого трансформатора
Б) сопротивления соединительных проводов
В) сопротивления ограничивающего резистора
Г) коэффициента трансформации релейных трансформаторов
Разветвленные РЦ регулируют:
А) по путевому реле наиболее отдаленного ответвления
Б) по путевому реле наиболее приближенного ответвления
В) по любому путевому реле рельсовой цепи
7. Значение переменного тока при частоте 25 Гц кодовых сигналов АЛСН в рельсах входного конца на участках без электротяги при минимально допустимом сопротивлении балласта и шунтировании этого конца нормативным шунтом должно быть не менее:
А) 1,2 А
Б) 1,4 А
Г) 2,0 А
Вставить название документации:
Результаты измерения напряжения постоянного тока аварийного питания ламп светофора записывают в карточку формы _____________
Написать правильное предложение:
Проверку светового маршрутного указателя выполняют в_____________________________ время по согласованию (или без согласования ) с дежурным по станции и с предварительной записью в журнале осмотра ( или без предварительной записи).
Какая наилучшая температура для покраски светофоров, шкафов и другого оборудования СЦБ?
А) от +50 С до +100 С
Б) от +100 С до +160 С
В) от +160 С до +200 С
Г) от +200 С до +250 С
Какое напольное оборудование изображено на фото?
При помощи какого устройства принимаются сигналы АЛСН на локомотив?
где находится это устройство?
Ответ: ____________________________________________________________________________________________________________________________________________________

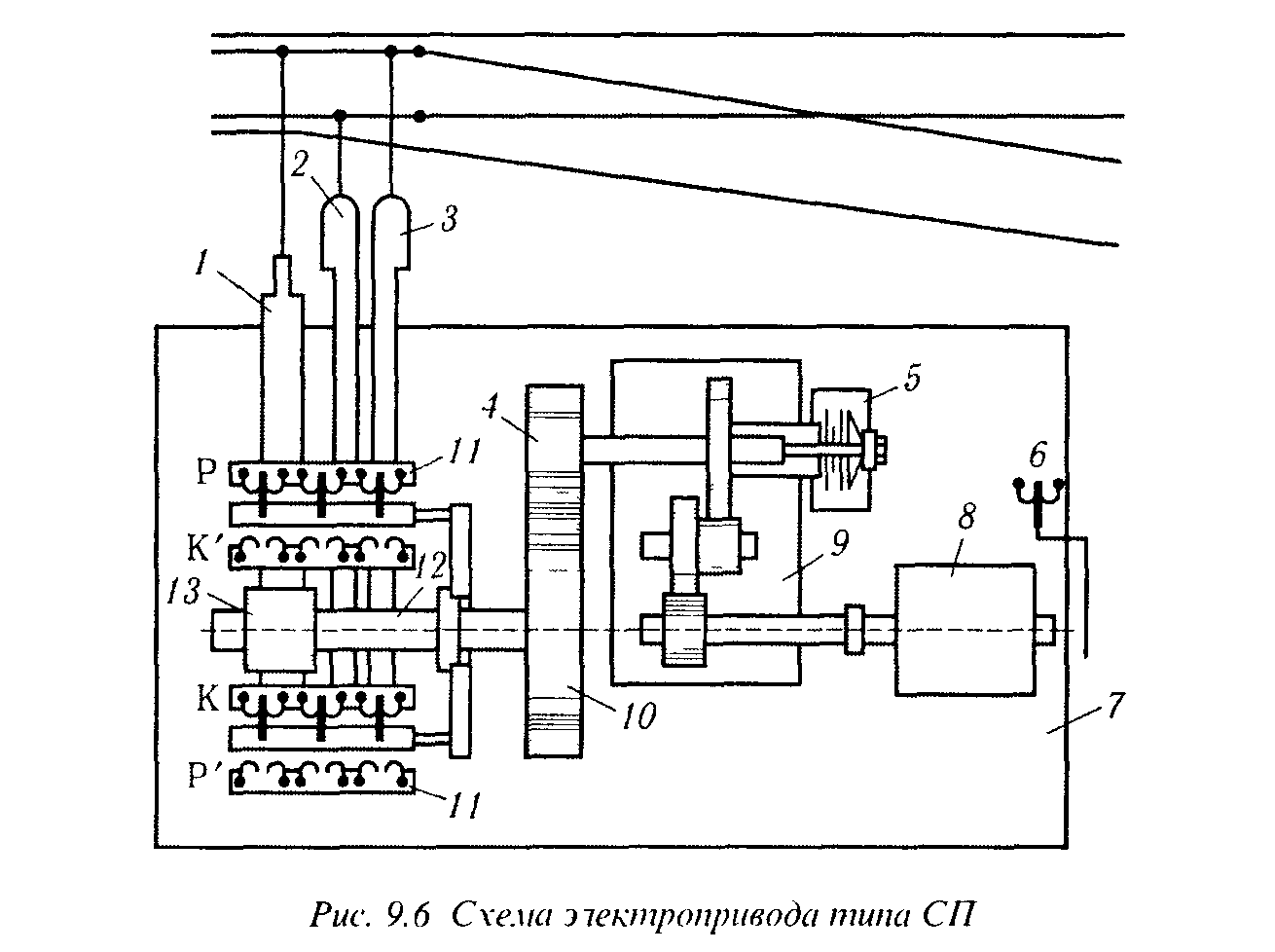

Как называется деталь стрелочного привода под № 13 на рис. 9.6 и для чего она служит?
Внимательно рассмотрите фото и ответьте на вопросы:
- При помощи какого элемента шибер присоединяется к связующей тяге? Для чего нужен «петух»? Как называется элемент, при помощи которого контрольная тяга присоединяется к остряку? Сколько закруток представлено на картинке?
Что означает термин «стрелка поставлена на плюсовой контроль» ?
Ответы на вопросы полугодовой контрольной работы по
МДК 02.01 Технология обслуживания оборудования устройств СЦБ
1 вариант
Б В Г 400м В 21 мм ШУ 2 резистора 2 – заградительный светофор; 3- сигнальный знак «С» - подача свистка Шибер – для перевода остряков стрелки из одного положения – в другое 1-2; 2-4 1 – стрелка, крестовина, соединительные пути Если контроль положения при механическом воздействии на остряки сохранить не удалось. Взрез стрелки – это потеря её контроля положения под воздействием скатов колес поезда.Критерии оценки:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
1 | 1 | 1 | 2 | 1 | 1 | 1 | 2 | 3 | 2 | 3 | 2 | 2 | 2 | 2 |
15-18 баллов - удовлетворительно
19-22 баллов – хорошо
23-26 баллов – отлично
2 вариант
Г В В А ШУ 61 Проверку светового маршрутного указателя выполняют в свободное от движения поездов время (технологическое окно) по согласованию с дежурным по станции и с предварительной записью в журнале осмотра В На осях контрольной тяги устанавливаются закрутки из оцинкованной стальной проволоки. Диаметром 3-4 мм При помощи рабочей тяги а 4 – привод УЗП; 10- устройство обнаружения автотранспортных средств на крышке УЗП Контрольная линейка, служит для прижатия ближнего остряка к рамному рельсу и постановки стрелки на контроль Дроссель-трансформаторы, стрелочный электропривод, кабельный ящик (муфта),2- правый электропривод, 1-я связующая тяга
стрелка находится в положении по отклоненному пути, т. е. поезд, проезжая её снижает скорость.
Критерии оценки:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
1 | 1 | 1 | 2 | 1 | 1 | 1 | 2 | 3 | 2 | 3 | 2 | 2 | 2 | 2 |
15-18 баллов - удовлетворительно
19-22 баллов – хорошо
23-26 баллов – отлично
вариант
Б В Б 180 В А А Б ШУ 2 Проверку светового маршрутного указателя выполняют в свободное от движения поездов время (технологическое окно) по согласованию с дежурным по станции и с предварительной записью в журнале осмотра В Дроссель-трансформаторы, стрелочный электропривод, кабельный ящик (муфта), На локомотив сигналы АЛСН принимаются приемными катушками, которые расположены над первыми колесными парами локомотива Шиберная шестерня обеспечивает движение шибера при переводе остряков стрелки При помощи рабочей тяги, которая присоединяется к 1-oй связующей тяге,
контрольная тяга присоединяется к остряку при помощи серьги и болтов. Снизу эти болты присоединены гайками через шайбы. Болты обвязаны закрутками 4 мм.
закруток Стрелка находится в положении прямого пути, т. е. поезд, проезжая её не снижает скорость.Критерии оценки:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
1 | 1 | 1 | 2 | 1 | 1 | 1 | 2 | 3 | 2 | 3 | 2 | 2 | 2 | 2 |
15-18 баллов - удовлетворительно
19-22 баллов – хорошо
23-26 баллов – отлично
Итоговая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ по профессии 23.01.14 Электромонтер устройств сигнализации, централизации, блокировки (СЦБ).
1 вариант
Задания типа А:
Выберите наихудшие условия для нормального режима работы нормально замкнутой рельсовой цепи:А) U питания = min , сопротивление рельса = max,
сопротивление изоляции = min
Б) U питания =max , сопротивление рельса = критическое, сопротивление
изоляции = max
В) U питания =max , сопротивление рельса = max,
сопротивление изоляции = критическое
Г) U питания = min , сопротивление рельса = min,
сопротивление изоляции = max
Д) U питания = max , сопротивление рельса = min,
сопротивление изоляции = max
Определить обозначение журнала осмотра путей, стрелочных переводов, устройств СЦБ и связи и контактной сети:
А) ШУ-2
Б) ДУ-46
В) ШУ-64
Г) ШУ-62
Д) ДУ-67
Чему равна норма значения минимального сопротивления изоляции рельсовой цепи?
А) 0,06 Ом*км
Б) 1 Ом*км
В) 0,86 Ом*км
Г) 100 Ом*км
Д) 1000 Ом*км
Какое значение напряжения считается нормативным на лампах линзового светофора?
А) 10 В
Б) 11 В
В) 11,5
Г) 12 В
В каком состоянии находится путевое реле при вступлении поезда на рельсовую цепь? (см. рис.1)
А) встает под ток
Б) обесточивается
В) перебрасывает поляризованный якорь
Г) начинает работать в импульсном режиме
Д) остается в том состоянии, что и до вступления поезда
Рис.1
Чему равна мощность ламп светофоров типа ЖС 12-25?
А) 15 Вт
Б) 12 Вт
|
