В) 18 Вт
Г) 25 Вт
Для чего служит индукционно-проводной датчик?
А) для определения перегретой буксы
Б) для определения свободности или занятости подвижным составом
контрольного участка
В) для определения волочащихся деталей
Шунтовый эффект – это:А) нарушение нормальной работы рельсовой цепи. вследствие излома рельса
Б) прогиб рельса под действием колесной пары
В) снижение тока в обмотках путевого реле под действием колесных пар
Г) накопление энергии в железобетонных шпалах пути в импульсных рельсовых
цепях
Д) короткое замыкание вторичной обмотки путевого трансформатора при
вступлении поезда на питающий конец
Значение тока электродвигателя МСП при работе на фрикцию должен быть:
А) на 10-15% меньше тока нормального перевода
Б) на 25-30% больше тока нормального перевода
В) на 25-30% меньше тока нормального перевода
Г) на 10-15% больше тока нормального перевода
Рельсовая цепь (см. рис.2) может работать....
А) при любой тяге поездов
Б) при электротяге переменного тока
В) при электротяге постоянного тока
Г) при автономной тяге
Рис.2
Задания типа В:
Изучите внимательно схему рельсовой цепи (рис. 3) и ответьте на вопрос:
Какой элемент применяется в фазочувствительных рельсовых цепях для обеспечения необходимого для срабатывания реле ДСШ сдвига фаз напряжений?
Рисунок 3.
Определите правильное соответствие:
1 | Проверка постановки стрелки на контроль проверяется | Щупом 1 мм | 1 |
Щупом 2 мм | 2 | ||
2 | Проверка работы стрелочного электропривода на фрикцию проверяется | Щупом 3 мм | 3 |
Щупом 4 мм | 4 |
Изучите внимательно схему рельсовой цепи (рис. 4) и ответьте на вопрос:
Для чего предназначен конденсаторный дешифратор в схеме рельсовой цепи?
Рисунок 4.
Дать расшифровку реле типа НМШМ 1-1800?
Задание типа С:

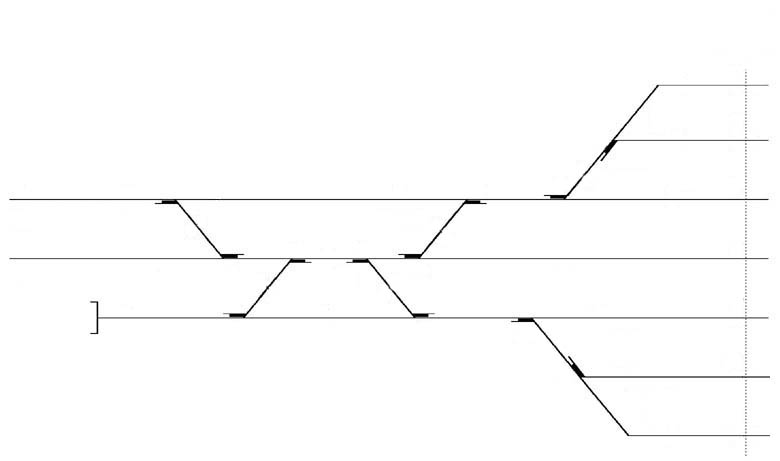

На однониточном плане станции расставить нумерацию путей, стрелок
Ответы на 1 вариант:
Вопросы типа А:
А Б Б В Б Г Б В Б Г
Вопросы типа В:
Емкостное сопротивление (конденсатор) Ср 1-2, 2-4 Контролировать импульсную работу путевого реле Нейтральное малогабаритное медленнодействующее со штепсельным
разъёмом реле постоянного тока, 1 – 8 пар контактов, 1800 –сопротивление току
Вопрос типа С:
Итоговая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ по профессии 23.01.14 Электромонтер устройств сигнализации, централизации, блокировки (СЦБ).
2 вариант
Задания типа А:
В чем заключается основной недостаток импульсной и кодовой рельсовой цепи?
А) необходимость частого контроля аппаратуры
Б) низкая чувствительность
В) не допускает сигналов АЛС
Г) нет контроля излома рельса
Д) низкая защита от непрерывных помех
Определите наихудшие условия шунтового режима рельсовой цепи:
А) напряжение питания-max, сопротивление рельса – критическое, сопротивление
изоляции – max
б) напряжение питания-max, сопротивление рельса – min, сопротивление
изоляции – max
в) напряжение питания-max, сопротивление рельса – max, сопротивление
изоляции – min
г)напряжение питания-min, сопротивление рельса – критическое, сопротивление
изоляции – max
д) напряжение питания-min, сопротивление рельса – min, сопротивление
изоляции – max
Какие типы электродвигателей применяются в стрелочных электроприводах типа СП6М?
А) МСП
Б) МСТ
В) НПК
Г) МСП и МСТ
Д) СЛ 571 К

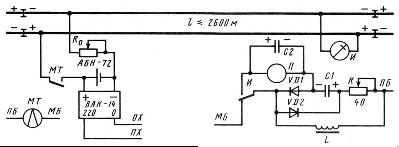

4. Внимательно изучите схему рельсовой цепи (рис.5). и ответьте на вопрос:
Какую функцию выполняет сопротивление R о в данной рельсовой цепи?
А) обеспечивает шунтовый эффект
Б) защищает контакт МТ от искрообразования
В) уменьшает асимметрию тягового тока
Г) защищает путевое реле от перенапряжения
Д) обеспечивает температурную стабилизацию работы реле
Рис. 5
5. Стрелки на невозможность замыкания проверяются закладкой щупа толщиной:
А) 2 мм
Б) 3 мм
В) 4 мм
Г) 1.5 мм

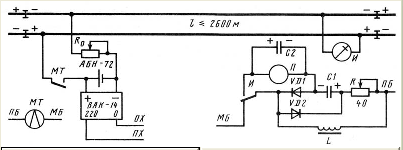

6. В каком состоянии находится импульсное путевое реле при нормальном режиме рельсовой цепи? (рис.6)
А) прижимает сектор реле вниз
Б) переключает контакты с частотой 50 Гц
В) обесточено
Г) повторяет коды АЛС
Д) стоит под током
Рис. 6
7. В карточку какой формы записывают результаты измерения напряжения постоянного тока аварийного питания ламп светофора?
А) ШУ-2
Б) ДУ-46
В) ШУ-64
Г) ШУ-61
Д) ДУ-67
8. Стрелочный электропривод имеет время перевода стрелки:
А) меньшее с двигателем МСП
Б) меньшее с двигателем МСТ
В) одинаковое время перевода стрелки с двигателем МСП и МСТ
9. Как называется эффект накапливания электрической энергии в верхнем строении железнодорожного пути?
а) эффект блуждающего тока
б) аккумулирующий эффект
в) опасное явление
г) эффект переменного тока
д) нет верного ответа

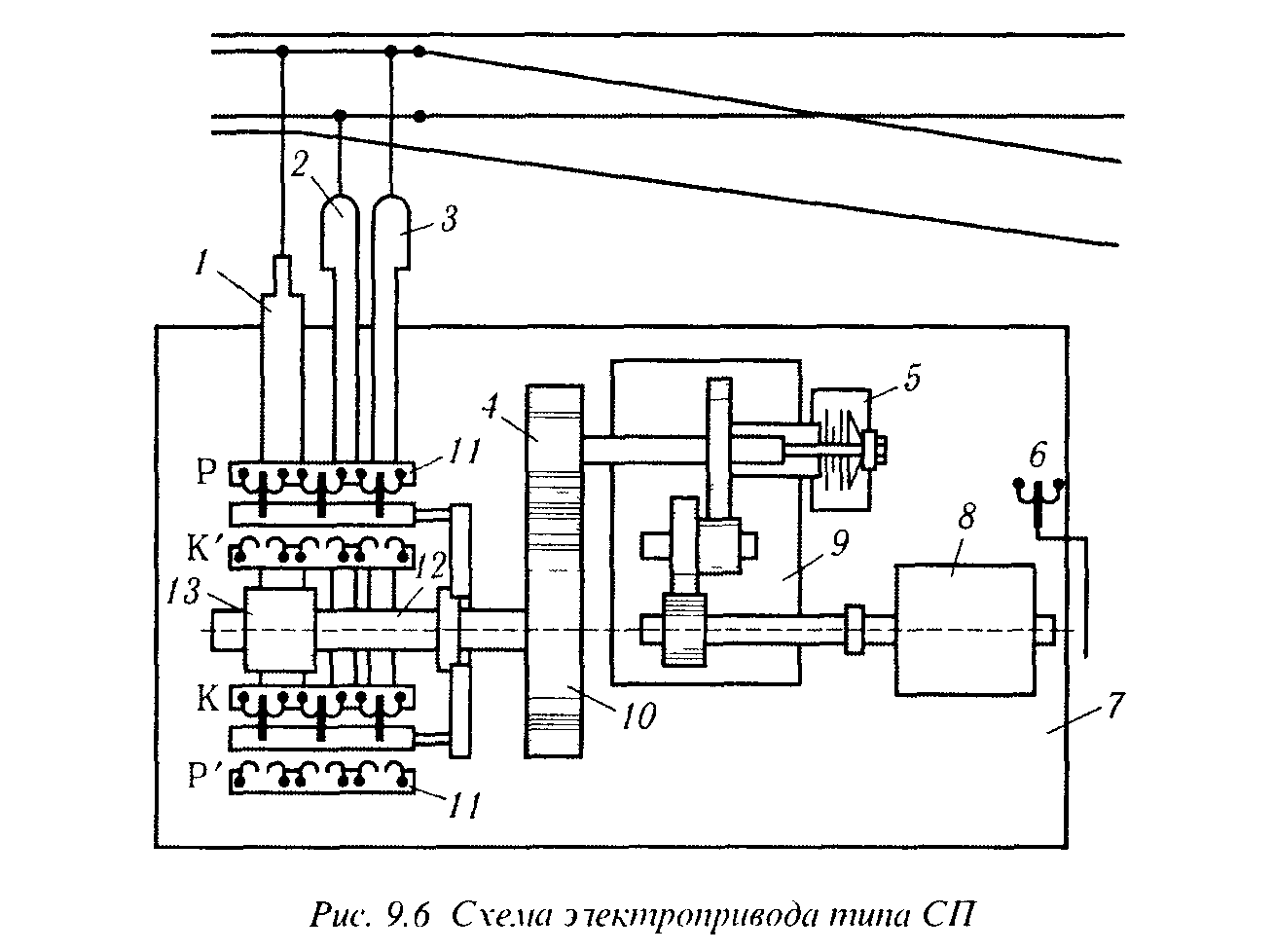

10.Как называется элемент стрелочного электропривода под №1 на рис. 9.6?
А) электродвигатель
Б) контрольная линейка
В) шибер
Г) автопереключатель
Д) фрикционная муфта
Вопросы типа В:

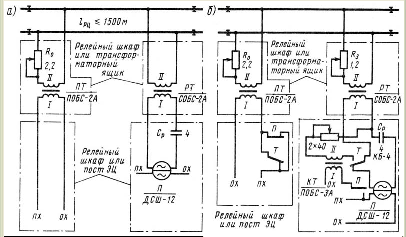

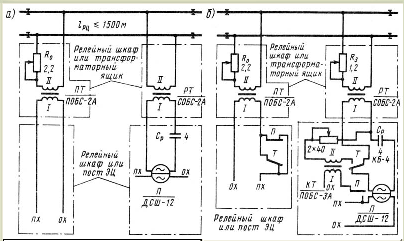

Чем отличаются рельсовые цепи, изображенные на рис. 7 а и 7б друг от друга? ( по принципу кодирования)
Рис. 7
Какие элементы системы переездной сигнализации изображены на схеме под номерами 2 и 3? (рис.8)
Рис. 8

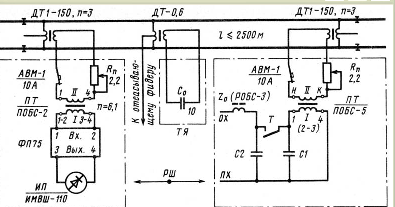

Дать расшифровку условного обозначения путевого реле, изображенного на схеме рельсовой цепи (рис.9)
Рис.9
Для чего предназначен маятниковый трансмиттер МТ2?
Вопрос типа С:
Написать последовательность выполнения технологической операции «Проверка рельсовой цепи на шунтовую чувствительность»
Ответы на 2 вариант:
Вопросы типа А:
А Б Г А В Г Г А Б ВВопросы типа В:
Рельсовая цепь 7а некодируемая, а рельсовая цепь 7б – кодируемая с питающего и релейного концов 2 – заградительный светофор, 3 – сигнальный знак «С» - подача свистка ИМВШ-110 Импульсное малогабаритное штепсельное реле с выпрямительным элементом, сопротивление обмотки току 110 Ом МТ2 предназначен для обеспечения мигания огней светофораВопрос типа С:
Приборы, инструменты, материалы: шунт ШУ01М сопротивлением 0,06 Ом, носимая радиостанция или другие средства связи с ДСП, сигнальный жилет.
Согласование работы с ДСП в свободное от движения поездов время.
До начала работы оформление записи в журнале формы ДУ-46 с указанием время работ.
Накладывание шунта на релейном и питающем концах рельсовой цепи и через каждые 100 м по всей длине рельсовой цепи с согласованием ДСП.
Шунтовый режим РЦ контролируют по индикации на пульт-табло или по надежному отпиранию якоря путевого реле при каждом наложении шунта.
При отсутствии надежного отпускания якоря путевого реле необходимо сделать запись в Журнале осмотра формы ДУ-46 и после подписи ДСП приступить к определению и устранению причины.
Проверить состояние головок рельсов. Если есть ржавчина, обледенение, напрессовка снега или загрязнение головок рельсов – сделать записи в Журнале ДУ-46 работникам дистанции пути о проверке фактической свободности рельсовой цепи после проследования поезда.
Результаты проверки шунтовой чувствительности РЦ оформляют записью в Журнале ДУ-46
Итоговая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ по профессии 23.01.14 Электромонтер устройств сигнализации, централизации, блокировки (СЦБ).
3 вариант
Задания типа А:
Какие соединители используют на участках с электрической тягой для устойчивой работы рельсовой цепи?
А) стальные штепсельные рельсовые соединители
Б) приварные медные рельсовые соединители
В) приварные стальные рельсовые соединители
Назначение дроссель-трансформаторов:
А) понижение напряжения тягового тока в рельсе
Б) уменьшение сопротивления рельса тяговому току
В) защита изолированного стыка от тягового тока
Г) пропуск тягового тока в обход изоляционного стыка
Д) защита путевого реле от тягового тока
Что означает «Взрез стрелки»?
А) отход остряка от рамного рельса по действием колесных пар
Б) потеря контроля положения стрелки под воздействием скатов колес поезда
В) излом стрелки
Щуп 4 мм устанавливается между...
А) остряком и рамным рельсом по оси контрольной тяги
Б) остряком и рамным рельсом по оси рабочей тяги
В) остряком и рамным рельсом по оси 2-ой связующей тяги
Определить наихудшие условия для контрольного режима работы рельсовой цепи:
А) напряжение питания = максимальное, сопротивление рельса = минимальное,
|
