АННОТАЦИЯ

Комплект контрольно-измерительных материалов состоит из полугодовой контрольной работы и итоговой контрольной работы по МДК 02.01 Технология обслуживания оборудования устройств СЦБ по профессии 23.01.14 Электромонтер устройств сигнализации, централизации, блокировки (СЦБ). Данные контрольные работы могут использоваться при изучении ПМ.02. Техническое обслуживание устройств систем сигнализации, централизации и блокировки (СЦБ) и железнодорожной автоматики и телемеханики (ЖАТ) для специальности 270203 Автоматика и телемеханика на транспорте (на железнодорожном транспорте).

Пояснительная записка


Предлагаемые контрольные работы можно использовать для текущего и итогового контроля знаний, умений и навыков обучающихся, в качестве домашней работы.

Работы представлены в трех вариантах. Самостоятельную работу нужно выполнять в отдельной тетради в клетку, чернилами черного или синего цвета. Необходимо оставлять поля шириной 5 клеточек для замечаний преподавателя. Ответы следует излагать подробно и аккуратно, делая необходимые чертежи. После получения проверенной преподавателем работы обучающийся должен в этой же тетради исправить все отмеченные ошибки и недочеты. Вносить исправления в сам текст работы после ее проверки запрещается.

НЕ нашли? Не то? Что вы ищете?

Итоговая контрольная работа дана по типу ЕГЭ с вопросами типа А, В и С. Дана подробная таблица подсчета баллов и перевода их в пятибалльную систему.

Результатом освоения программы профессионального модуля является овладение обучающимися видом профессиональной деятельности (ВПД) Техническое обслуживание устройств сигнализации, централизации и блокировки (СЦБ) и соответствующими профессиональными компетенциями обучающийся в ходе освоения профессионального модуля должен

иметь практический опыт:

-        механической и электрической регулировки аппаратуры СЦБ, измерения
технических параметров систем автоматического управления движением
поездов;

уметь:

выполнять техническую диагностику с помощью измерительных приборов;

заполнять техническую документацию;

знать:

- основы  устройства  и  принцип  работы  аппаратуры  СЦБ,  снимаемые

параметры, технологию обслуживания.

Код

Наименование результата обучения

ПК 2.1

Содержать устройства СЦБ в соответствии с утвержденными нормативами и допусками, требованиями должностных и специа­льных инструкций

ПК 2.2

Производить диагностику состояния устройств СЦБ по показа­ниям измерительных приборов

ПК 2.3

Выполнять регулировку механических частей устройств СЦБ согласно эксплуатационной и технической документации

ОК 1

Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес

ОК 2

Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем

ОК 3

Анализировать рабочую ситуацию, осуществлять текущий и итого­вый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы

ОК 4

Осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач

ОК 5

Использовать информационно-коммуникационные технологии в профессиональной деятельности

ОК 6

Работать в коллективе и команде, эффективно общаться с колле­гами, руководством, клиентами

ОК 7

Исполнять воинскую обязанность, в том числе с применением полученных профессиональных знаний (для юношей)

ПК 1.1

Выполнять электромонтажные работы при монтаже устройств СЦБ, воздушных и кабельных линий автоматики и телемеханики в соответствии с технологическим процессом.

ПК 1.2

Производить сборку арматуры, укомплектование по конструк­тивным чертежам, установку основных узлов оборудования.

ПК 1.3

Выполнять установочные работы элементной базы и исполнительных механизмов систем автоматики и телемеханики.


Полугодовая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ

1 вариант

Журнал осмотра путей, стрелочных переводов, устройств СЦБ и связи и контактной сети

А) ШУ-2

Б) ДУ-46

В) ШУ-64

Г) ШУ-62

Д) ДУ-67

Какое напряжение должно быть на лампах светофора?

А) 10 В

Б) 11 В

В) 11,5

Г) 12 В

Какова мощность ламп светофоров типа ЖС 12-25?

А) 15 Вт

Б) 12 Вт

В) 18 Вт

Г) 25 Вт

Вставить количество метров:

Дальность видимости огней проходных и входных светофоров на кривых участках дороги составляет __________________________


За какое время электропривод МСТ-0,3 с отрегулированной фрикцией обеспечивает перевод стрелки?

А) не более 3 сек

Б) не более 4 сек

В) не более 5 век

Г) не более 6 сек

Вставить количество мм.:

Максимально допустимый зазор в конструкции стыка с приварным соединителем рельсовой цепи составляет _____________________


В Журнал какой формы вносятся данные по основным характеристикам элементов рельсовых цепей станций?
Значение тока электродвигателя МСП при работе на фрикцию должен быть:

А) на 10-15% меньше тока нормального перевода

Б) на 25-30% больше тока нормального перевода

В) на 25-30% меньше тока нормального перевода

Г) на 10-15% больше тока нормального перевода

Станционные рельсовые цепи рассчитаны на работу при изменении напряжения питающей сети....

А) от 160 до 190 В

Б) от 198 до 242 В

В) от 207 до 241,5 В

Вставить название элемента рельсовой цепи

Рельсовые цепи постоянного тока регулируют изменением сопротивления___________


В соответствии с номерами 2 и 3 на схеме рис. 8.1 переезда подписать элементы переездной системы сигнализации:

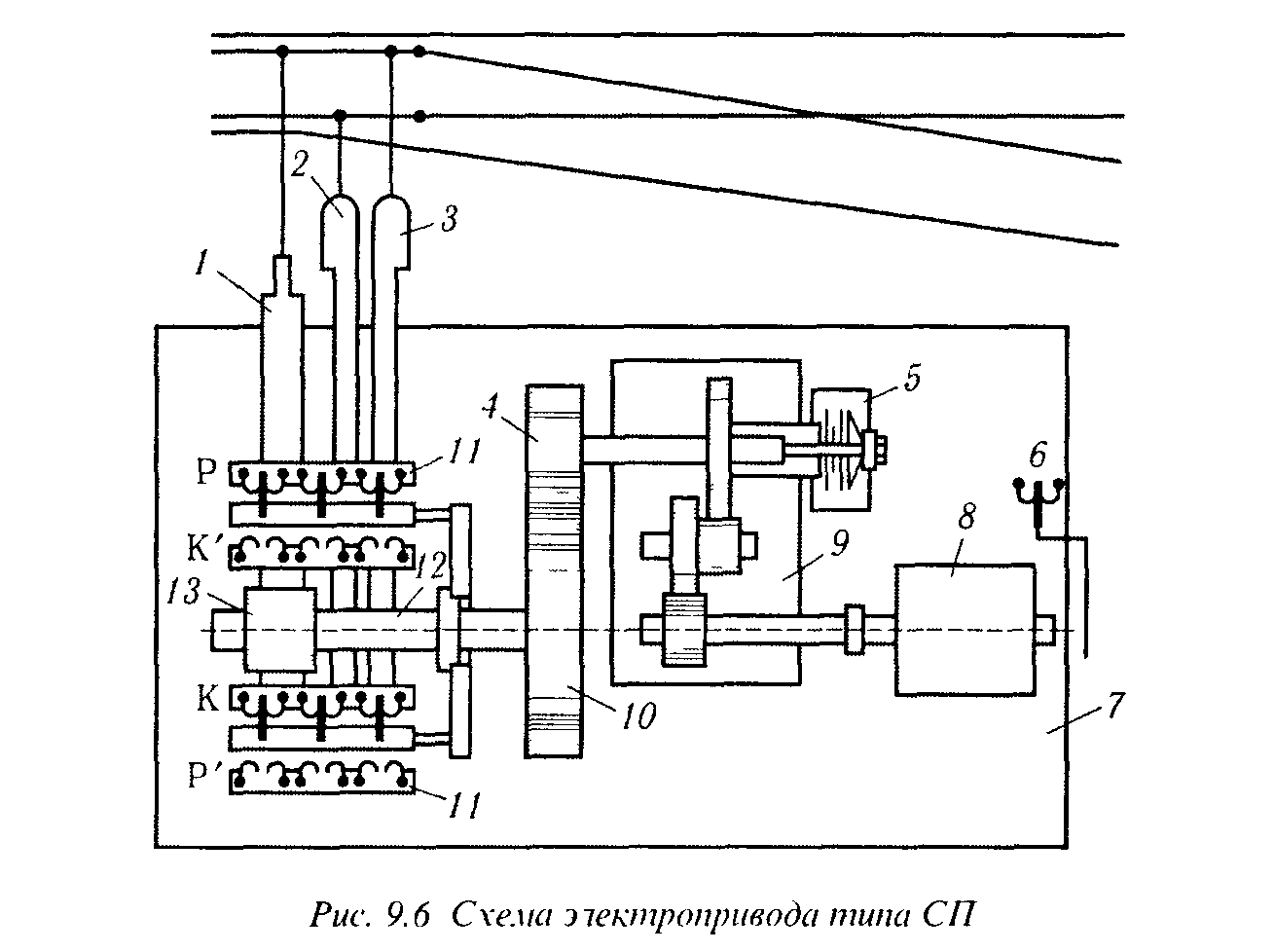

12. Как называется деталь стрелочного привода под № 1 на рис. 9.6 и для чего она служит?



Напиши правильное соответствие:

1

Проверка постановки стрелки на контроль проверяется

Щупом 1 мм

1

Щупом 2 мм

2

2

Проверка работы стрелочного электропривода на  фрикцию проверяется

Щупом 3 мм

3

Щупом 4 мм

4

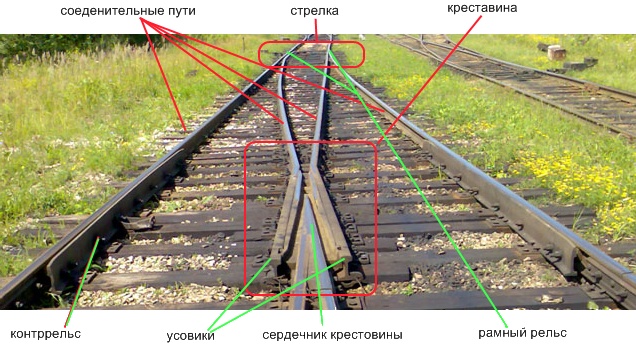

Дать названия элементам стрелочного перевода, вынесенными красными линиями?


Что означает «взрез стрелки»?

Полугодовая контрольная работа по МДК 02.01 Технология обслуживания оборудования устройств СЦБ

вариант
Какие электродвигатели применяются в приводах типа СП6М?

А) МСП

Б) МСТ

В) НПК

Г) МСП и МСТ

Д СЛ 571 К


Стрелки на невозможность замыкания проверяются закладкой щупа:

А) 2 мм

Б) 3 мм

В) 4 мм

Г) 1.5 мм


На горках применяются приводы:

А) СП-3

Б) СП6М

В) СПГБ 4

Г) СП-12

Д)ВСП


Проверка плотности прижатия остряка к рамному рельсу проверяется щупом:

А) 2мм

Б) 3 мм

В) 4 мм

Г) 5 мм


Вставить название:

Результаты измерения напряжения постоянного тока аварийного питания лапм светофора записывают в карточку формы ___________


Написать правильное предложение:

Проверку светового маршрутного указателя выполняют в_____________________________ время по согласованию (или без согласования ) с дежурным по станции и с предварительной записью в журнале осмотра ( или без предварительной записи).


Какая наилучшая температура для покраски светофоров, шкафов и другого оборудования СЦБ?

А) от +50 С до +100 С

Б) от +100 С до +160 С

В) от +160 С до +200 С

Г) от +200 С до +250 С

Вставить пропущенные слова:

На осях контрольной тяги устанавливаются ________ из оцинкованной стальной проволоки, диаметром ___________ мм


При помощи какой детали 1-я связующая тяга соединяется с шибером?

Ответ: _______________________________

10.  Стрелочный электропривод имеет  время перевода стрелки..

А) меньше с двигателем МСП

Б) меньше с двигателем МСТ

В) одинаковое время перевода стрелки с двигателем МСП и МСТ



В соответствии с номерами № 4 и №10 на схеме переезда подписать элементы переездной системы сигнализации:

12. Как называется деталь стрелочного привода под № 2 на рис. 9.6 и для чего она служит?

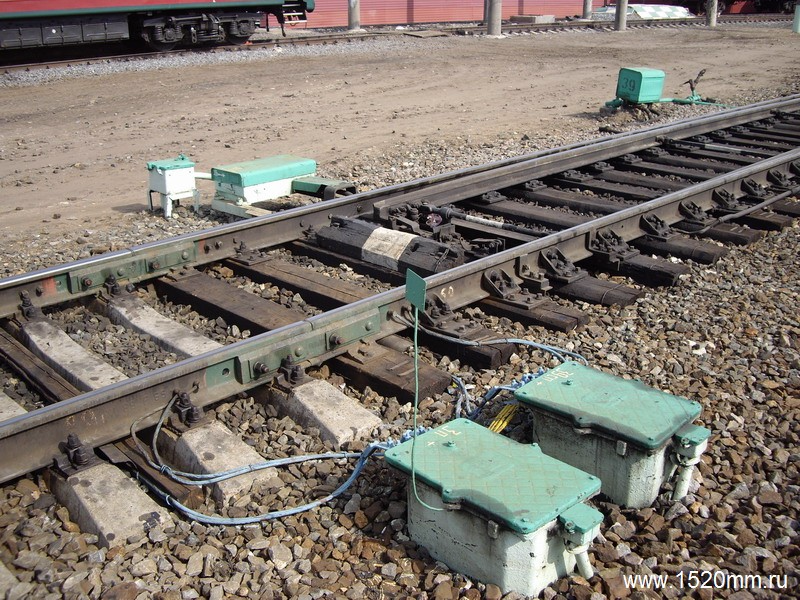

Какое напольное оборудование изображено на фотографии?
