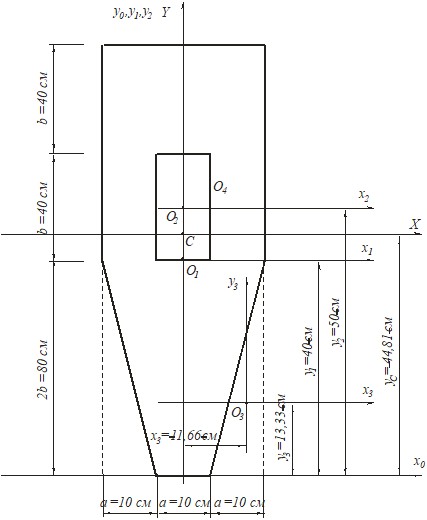

Определяем положение нейтральной линии. Координаты приложения точки силы Р: ,

,

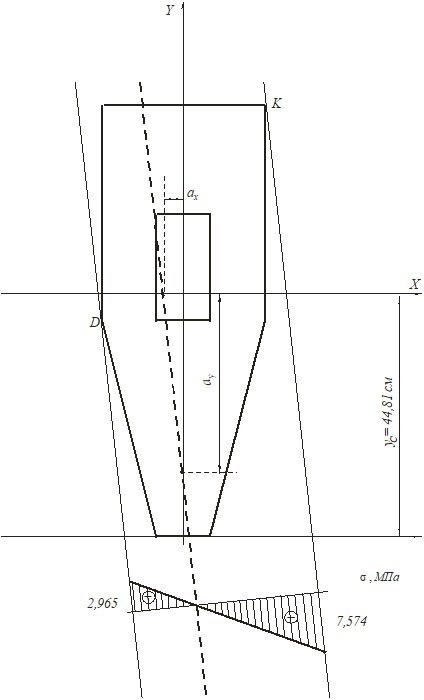

Определяем напряжения в наиболее удалённых точках K и D от нейтральной линии. Координаты этих точек:

,

,

Сравниваем полученные результаты с расчётными сопротивлениями.

  ,

Условия прочности выполняются. Наиболее опасной будет точка D.

Определяем допускаемую нагрузку по растягивающим напряжениям.

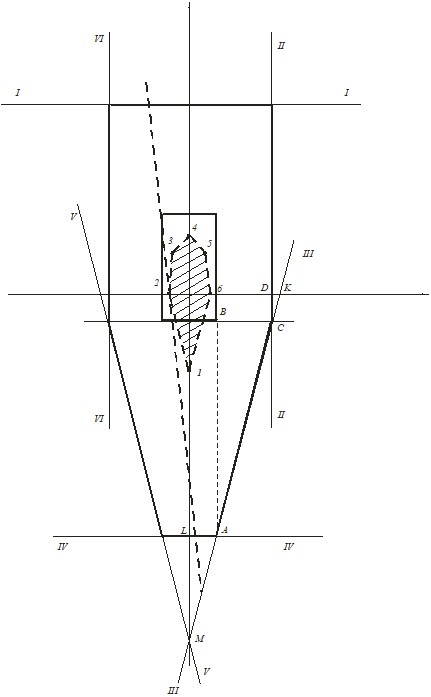

Построение ядра сечения. Проводим по контуру сечения касательные нейтральные линии, определяем их координаты и координаты ядра сечения.

I-I  ,

,

II-II  ,

,

III-III



,

IV-IV  ,

,

V-V  ,

,

VI-VI  ,

,

Задача 5. РАСЧЁТ СТАТИЧЕСКИ НЕОПРЕДЕЛИМОЙ БАЛКИ МЕТОДОМ СИЛ

Условия задачи: Для консольной балки  требуется:

Раскрыть статическую неопределимость балки. Определить Q и M и построить их эпюры. Из условия прочности по нормальным напряжениям подобрать по сортаменту прокатной стали стандартную балку, состоящую из двух швеллеров при [у] = 250 МПа.

Дано:  , , , , .

Решение

Определяем степень статической неопределимости балки.

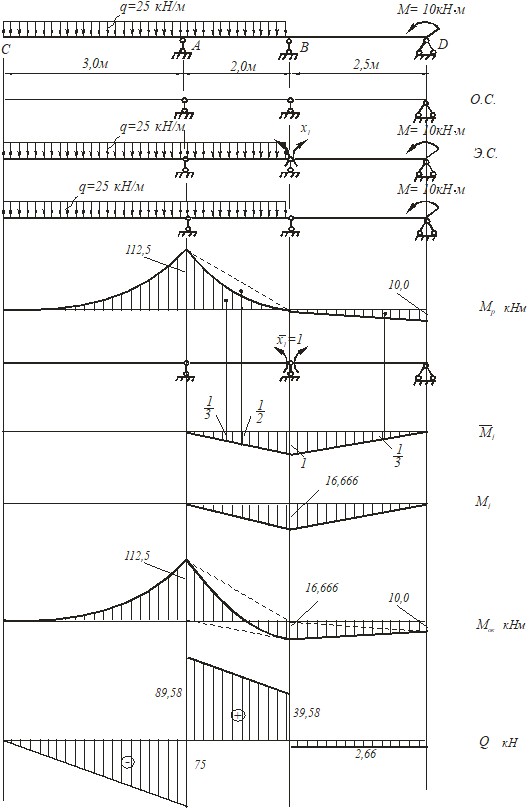

Выбираем основную систему, врезая шарнир на промежуточн0й опоре. В результате неразрезная балка разбивается на 2 простых: САВ и ВD. Строим эквивалентную систему, нагружая заданную моментами и заданной нагрузкой Записываем каноническое уравнение

Для определения коэффициентов и свободных членов системы уравнений основную систему поочередно нагружаем заданной нагрузкой и единичным моментом   и строим эпюры от этих нагрузок . Вычисления производим для каждой простой балки в отдельности.

5.1. Моменты от заданной нагрузки

Балка САВ:



Балка ВD:

5.1. Моменты от единичной нагрузки

Балка САВ:



Балка ВD:   ,

Вычисляем коэффициенты и свободные члены канонических уравнений, используя правило Верещагина (перемножение эпюр).

,



Подставляем полученные коэффициенты в уравнение и решаем  относительно

Из решения получаем .

Строим эпюру   умножая на . Строим эпюру   путем сложения эпюр , в характерных точках.

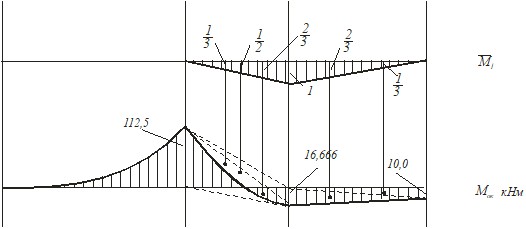

Производим деформационную проверку, определяя взаимные углы поворота сечений в точке .

Строим эпюру .

Производим подбор сечения балки, состоящего из состоящего из двух швеллеров при [у] = 250 МПа. По эпюре М выбираем наиболее опасное сечение с Из условия прочности при изгибе определяем . Из сортаментов прокатных профилей подбираем швеллер №30 с , , ,  ,  .
