Пеллетный котел (стр. 2 )

	ОПАСНО, УГАРНЫЙ ГАЗ. Во время работы котела может произойти выход СО через открытую дверь очистки. Не открывайте дверь дольше, чем необходимо.

Обязанность информировать

Чтение руководства

Все, кто работает с котлом, должны прочитать инструкцию по эксплуатации и обслуживанию перед началом работы и, в частности, прочитать вторую главу "Указания по технике безопасности". Это особенно важно для людей, которые лишь изредка будут работать в котельной, например: при чистке или при осмотре котла. Это руководство должно быть под рукой на месте установки котла.

Обратите особое внимание на действующие местные стандарты и руководящие принципы.

Защитные устройства

Котел оборудован предохранительными устройствами, которые в случае непредвиденных ситуаций остановят питание и тем самым остановят работу котела.

Электронное регулирование котла: работает непосредственно и останавливает работу котла, пока он не остынет.

В случае отказа всасывающего вентилятора (подача воздуха), выхода из строя двигателя  шнекового дозатора, происходит выключение (если задержка превысит 10 секунд), неудачное зажигание.

Предохранитель F 4 250: защищает котел от больших скачков напряжения в электрической сети и при коротком замыкании внутри котла.

Термоаварийное реле (STB): производит разрыв цепи в котле (автоматически останавливает двигатель шнека и вентилятор выхлопных газов), если температура котла достигает
предела 95 ° C.

Установка и ввод в эксплуатацию котла

Ввод в эксплуатацию системы осуществляется персоналом, уполномоченным ThermoFLUX Ltd или официальным представителем.

Ввод в эксплуатацию включает инструктаж по основам эксплуатации и технического обслуживания котла. Официальный сервисный специалист при первом пуске, должен управлять работой котла по крайней мере, в течение одного полного рабочего цикла.

Опасность от материалов и корпуса котла в результате неправильного ввода в эксплуатацию. Если пуск в эксплуатацию осуществляют не сервесный представитель, это может привести к повреждению котла и отопительной системы.

Обязательные требования перед вводом котла в эксплуатацию.

Следующие условия должны быть выполнены, прежде чем система будет введена в эксплуатацию.

Выключите электропитание.

Проверьте механические соединения

Убедитесь, что все компоненты подключены правильно. Убедитесь, что все механические компоненты подключены. Проверьте все ли правильно установлено в камере сгорания

Проверьте гидравлические соединения

Проверьте, правильно ли подключен циркуляционный насос и смесительный клапан. Проверьте правильность подсоединения оборудования для обеспечения безопасности.

Дымовая труба и уходящие дымовые газы

Дымоход должен быть рассчитан и построен в соответствии со стандартоми (нормами и правилами) того региона, где происходит устанавка котла.

Отвод дымовых газов должен быть выполнен в соответствии с соответствующими правилами, в том числе, по размерам дымохода и материалам, используемым для его изготовления. Канал дымовых газов должен быть выполнен из негорючих материалов, например: стальные или  керамические трубы, с применением герметизации.

В любом случае, материалы, которые потенциально могут загореться, например деревянные доски, балки, ткань, должны быть надлежащим образом защищены с помощью негорючего материала. Дымоходы с внутренней частью  круглой формы имет преимущество над прямоугольной формы труб.

Слишком маленькое внутреннее сечение дымохода может вызвать затруднения потоку дымовых газов от котла к верху, которое может привести к снижению производительности котла и увеличению  выброса выхлопных газов(СО2) в окружающую среду. Дымоход должны быть стационарным, с инспекционным лючком для очистки внутренних частей дымохода, особенно горизонтальных поверхностей. Вы должны избегать как можно больше горизонтальных частей дымохода. Горизонтальные элементы должны иметь уклон не менее 3% вверх. Длина горизонтальной части должны быть минимальные и в любом случае не более 3 метров.

Необходимо заботиться о безопасности дымохода, части должны иметь возможность замены и внутренней очистки. Избегайте многочисленных горизонтальных отклонение и углов.

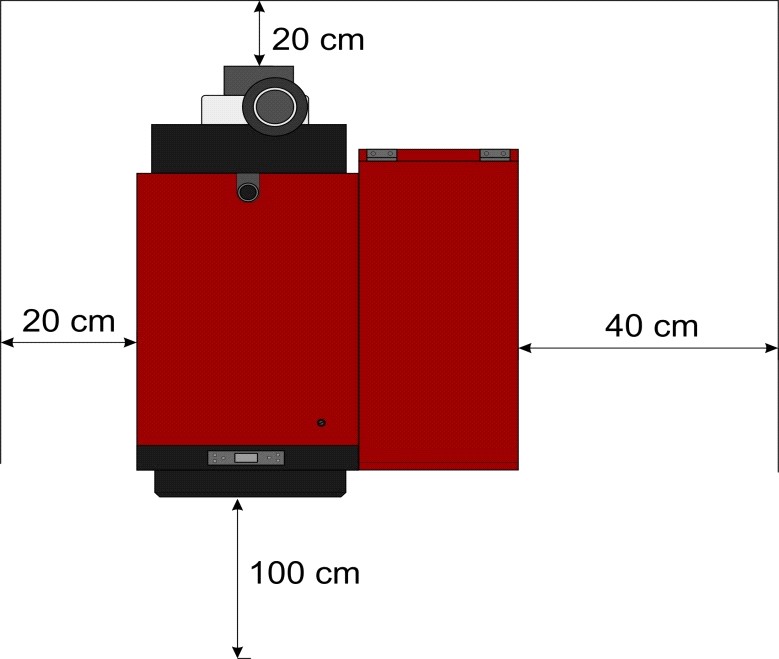

Минимальные расстояния от котла до стены и объектов

A  – минимальное расстояние перед котлом - 100 cm

B  – минимальное растояние от корпуса котла - 20 cm

C  – минимальное расстояние за котлом - 20 cm

D  – минимальное расстояние от бункера котла - 40 cm

ThermoFLUX оставляет за собой право вносить изменения без предварительного уведомления.

Функциональное описание Общий обзор

В комплектацию включено:

1 – инструмент для очистки котла

2 – Инструкция по эксплуатации

3 – Гарантийный талон

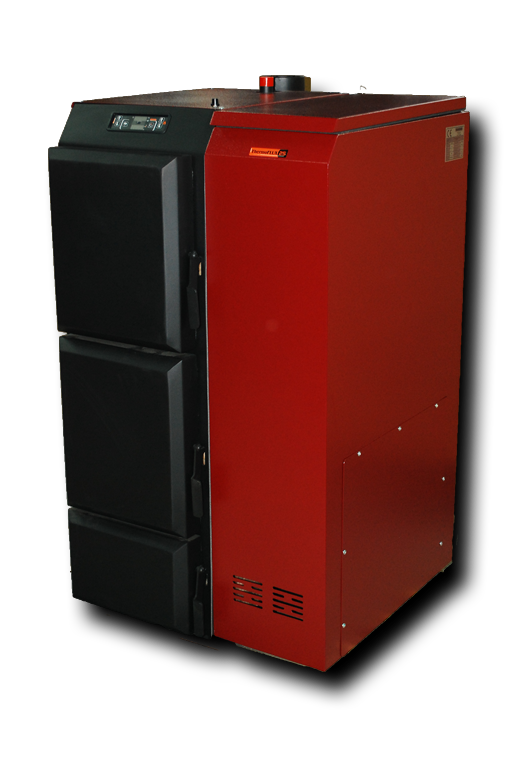

Пеллетный котел PELLING

1 Горелка

2 Камера сгорания

3 Вытяжной вентилятор

4 Авторозжиг

5 Панель управления

6 Топливный бункер

7 Короб для подачи топлива

В котле Pelling гранулы подаются в горелку «1». Они автоматически зажигаются  электрическим нагревателем «4». Котел снабжен вытяжным вентилятором «3» при его работе зола собирается в зольный ящик, который расположен под горелкой. Необходимый для горения воздух подается к горелке.

С помощью датчиков:

1 мощность котла доводят до потребности в тепле.

2 КПД котла оптимизирован.

3 Дымовые газы оптимизированы.

Технические данные:

№	Наименование	Ед. изм.	Pelling 25	Pelling 35	Pelling 50	Pelling 75	Pelling100
1	Мощность	kW	8-25	10-30	20-50	30-75	50-100
2	Объем воды	l	60	90	120	154	181
3	Вес котла	kg	267	348	392	494	580
4	Вход/выход теплоносителя	"	1''	5/4''	5/4''	6/4''	2''
5	Температура уходящих газов	C	160	160	160	160	160
6	Макс. Температура теплоносителя	C	85	85	85	85	85
7	Высота с патрубком	mm	1420	1600	1630	1750	1770
8	Глубина	mm	948	948	1098	1240	1390
9	Ширина без бункера	mm	410	510	510	560	650
10	Высота	mm	1245	1385	1385	1528	1532
11	Ширина с бункером standard / maxi	mm	710/910	810/1010	810/1010	1060	1150
12	Диаметр дымохода	mm	120	120	120	120	120
13	Высота входа / выхода воды	mm	88.2/1282	85/1415	85/1415	70/1568	75/1532
14	Емкость бункера standard / maxi	kg	75/135	95/151	110/185	270/ -	290/-
15	Потребляемая электр. мощность nominal/ max	W	175/350	175/350	190/380	190/380	240/480
16	Температура воды Min/max	C	55/85	55/85	55/85	55/85	55/85
17	Инспекционная дверь (вxш)	mm	250x315	350x375	350x375	380x440	484x466
18	Расход пеллетMin/max	kg/h	1,6/5.5	1,9/6.7	3,1/11.1	4,9/16.6	6,1 /22.2
19	Длинна дров Max.	mm	400	400	500	500	500
20	Топливо	_	pellet/wood	pellet/wood	pellet/wood	pellet/wood	pellet/wood
21	Направление выхода дыма	_	вверх	вверх	вверх	вверх	вверх
22	В соответствии с	EN	EN 303-5	EN 303-5	EN 303-5	EN 303-5	EN 303-5

Функции котла Обзор органов управления и индикаций, основные функции.

Кнопка	Описание
1 -	Увелечение температуры и программирование (дни, время...)
2 -	Уменьшение температуры и программирование (дни, время...)
3 -	Изменение - принятие программы
4 -	ВКЛ / ВЫКЛ, выход из программы
5 -	Уменьшение мощности, навигация по меню
6 -	Увеличение мощности навигация по меню
