Пеллетный котел (стр. 4 )

ФУНКЦИЯ STAND-BY УСТАНОВЛЕНА В ПОЛОЖЕНИЕ OFF

В случае, когда функция STAND-BY не активирована (OFF), и соединение с комнатным термостатом не выполнено, котел будет работать всегда на уровня мощности "1" независимо от того, какой уровень мощности задан.

В случае, когда функция STAND-BY не активирована (OFF), и соединение с комнатным термостатом выполнено, (задано на фабрике) котел будет работать на мощности, выбранной пользователем, и когда заданная температура будет достигнута, перейдет в режим модуляции. Котел выключится только тогда, когда температура в котле достигнет 80 градусов C, и включится снова, когда температура опускается ниже заданной температуры.

Дежурный режим с подключенным комнатным термостатом
ФУНКЦИЯ STAND-BY АКТИВИРОВАННА (ON) –комнатный термостат отключает котел

Когда термостат посылает сигнал, что нужная температура в помещении достигнута (контакт открыт / температура достигнута) котел отключится через 2 минуты (заводская настройка - в случае, когда температура в комнате меняется, предотвращает постоянное включение и выключение котла) на дисплее отображается tOFF-WAITING REQUEST (запрос ожидания).

Когда термостат дает сигнал, что температура в помещении низкая (контакт замкнут / температура должна быть достигнута) котел начнет зажигание и на дисплее написано tON.

Замечание: Функционирование котла, прежде всего, зависит от температуры воды внутри котла и введенных заводских настроек. Если котел находится в состоянии
WAITING COOLING (ожидание охлаждения) (температура воды достигнута), в конечном итоге запросы термометра будут игнорироваться.

ФУНКЦИЯ STAND-BY НЕ АКТИВИРОВАННА (OFF) –Комнатный термостат дает сигнал котлу работать на уровне мощности 1

В случае, когда функция STAND BY не активирована (OFF) котел будет работать на уровне мощности, выбранной пользователем, и при достижении желаемой температуры  котел будет модулировать (не остановится, но рабочая мощность изменится до минимальной).

Котел выключится только тогда, когда температура воды в системе составит 80 градусов по Цельсию, а на дисплее отобразится WAITING COOLING (ожидание охлаждения). Котел начнет работать снова, когда температура в системе опускается ниже заданной температуры.

Опция – звуковое оповещение

ЗУММЕР - используется в том случае, если пользователь хочет услышать звуковой сигнал котла в случае опасности (устанавливается ON), или без звукового сигнала (устанавливается OFF).

Вариант ЗУММЕР активируется нажатием кнопки SET, после чего с помощью кнопок «5» или «6» выбираем пункт «MENU 05- OPTION BUZZER».

При нажатии на кнопку SET выбираем ON или OFF (кнопками«1» или «2», мы выбираем опцию и подтверждение осуществляется нажатием кнопки SET).

Наполнение шнековым дозатором

Загрузка пеллет шнековым дозатором, когда делается загрузка в горелку в первый раз, или, в случае пустого бункера. Процесс заполнения шнековым дозатором установлен на 90 секунд.

Заполнение шнековым дозатором осуществляется нажатием кнопки SET, а после с помощью кнопок «5» или «6» мы выбираем  «MENU 06-FILLING OF SPIRAL».

Заполнение активируется нажатием кнопки SET.

До запуска котла нужно проверить камеру сгорания. Есть вероятность, что там остались остатки топлива. Камера сгорания (горелка) должна быть пустой. После проверки процесс зажигания может быть инициирован.

СТАТУС КОТЛА.

Статус котла - несет только информационный характер, его цель - дать нам информацию о состоянии котла. На дисплей выводится информация о изменении температуры воды(теплоносителя) в котле, температуры дымовых газов, скорости вращения вентиляторов и т. д.

Для ввода этой опцией нажмите SET, после чего с помощью кнопок «5» или «6» выбираем  «MENU 07 – STATE STOVE».

Технические параметры.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ настройка доступна только для квалифицированного персонала.

Ввод характеристик(вида) топлива.

FUEL TYPE (ТИП ТОПЛИВА) является частью меню, где пользователь вводит информации об используемом типе топлива. По умолчанию установлено PELLET (пеллеты), и в случае, когда мы хотим использовать дрова, необходимо изменить этот параметр на WOOD (дрова).

Выбор вида топлива осуществляется нажатием SET, и после этого кнопками «5» или «6» мы выбираем «MENU 09 – FUEL TYPE».

Нажав SET, появляются варианты желаемого вида топлива (PELLET or WOOD) (пеллеты или дрова).Выбор производится кнопками «1» или «2». После выбора типа топлива, подтверждение выбора осуществляется нажатием кнопки SET.

Зажигание и выключение котла

Последовательность зажигания и описание регулирования

Основной функцией регулирования является обеспечение надежного воспламенения используемого топлива, оптимальные условия для сжигания и контроль последовательности отключения. В зависимости от рабочей мощности и сложности системы отопления, параметры считываются и контролируются по-разному. Некоторые из наиболее важных способов работы описаны  соответствующими значениями.

Перед пуском нужно проверить:

• Бункер должен быть наполнен гранулами

• Крышка бункера должна быть закрыта

• Камера сгорания / горелка должна быть очищена

• Золлный ящик должен быть чистым

• Все дверцы на котле должны быть закрыты

• Котел должен быть подключен к электросети - 220 В, 50 Гц

Зажигание

Нажмите и удерживайте кнопку «4» 3(три) секунды. Котел начнет работу.

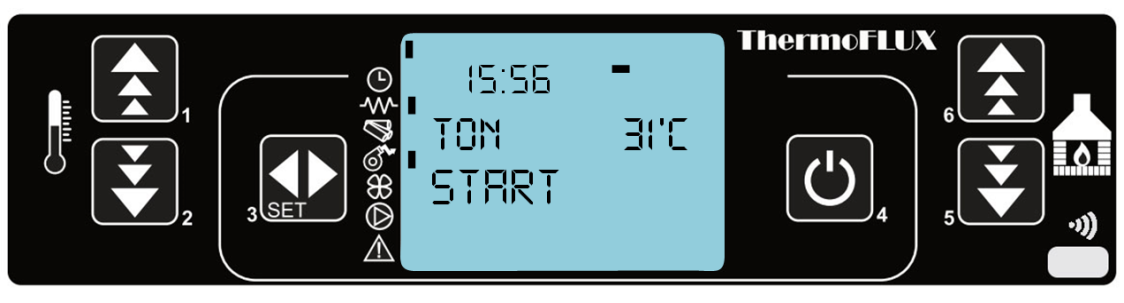

«START» будет отображаться на левой стороне экрана, мы видим, что воспламенитель и всасывающий вентилятор активируются. Значок «ТON» показывает, что комнатный термостат подключен или котел запрограммирован на подсоединение комнатного термостата (используется по умолчанию).

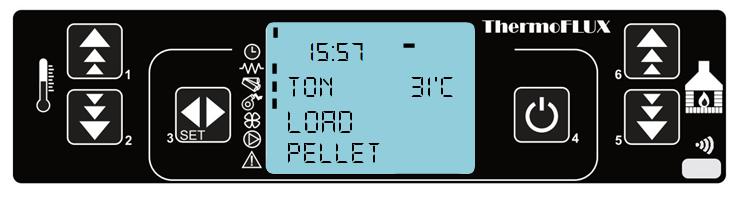

После этого, на дисплее появится текст «LOAD PELLET» (подача пеллет) и на левой стороне мы увидим, что подача гранул активирована.

После воспламенения гранул, и после того как температура дымовых газов поднимится до 55 ° C, регулирование получит сигнал, что огонь есть и котел продолжит работать с заданными параметрами.

Выключение котла

Нажмите и удерживайте кнопку «4»  3(три) секунды. На дисплее отобразится «CLEANING FINAL» (финальная очистка). Всасывающий вентилятор работает на максимуме, подача пеллет остановлена.

Корректировки мощности котла

Во время рабочей фазы необходимо установить уровень рабочей мощности, на которой мы хотим, чтобы котел работал.

Регулировку рабочей мощности можно осуществлять в диапазоне от "1-5", а выбор требуемой мощности выполняется при помощи кнопок «5» или «6» (* 1). На верхней строке отобразиться «WORK» и заданная мощность (* 2), значок текущего значения мощности мигает на нижней строке на правой стороне (* 3).

Мощность 1 является самым низким значением и мощность 5 является наивысшим значением.

Регулирование работы котла осуществляется путем модулирования (мощность переходит на один уровень вниз), когда темпертура достигнет 4 градусо °С ниже заданной температуры.– см 7.5 Модуляция

Регулировка температуры воды(теплоносителя) в котле

Регулировка температуры воды в котле осуществляется нажатием  кнопки «1» или «2»  (* 1). Температура может быть установлена ​​в диапазоне от 55 °С до 80 °С (* 2). Это заводские настройки, и невозможно установить более низкую или более высокую температуру.

Модуляции

Когда температура воды в котле приближается к заданному значению, регулирование котла начинает модулировать свою работу и изменяет мощность в сторону снижения. Модуляции начинается, когда температура воды в котле на 4 ° C ниже заданной температуры.

НАПРИМЕР: Мы скорректировали температуру воды на 73 ° C и мощность 5, регулирование будет работать на уровне мощности 4, когда температура составит 70 ° C, на 71 ° C котел будет работать на мощности 3, на 72 ° C мощность 2 и когдадостигнем73 ° C, тогда котел работает на мощности 1. На дисплее отображается «MODULATION».

Если температура поднимется выше заданного значения на 2 ° C, котел будет выключен автоматически и на дисплее будет написано «WAIT COOLING» (ожидание охлаждения).

Когда температура в котле падает на 2 ° С ниже установленной температуры, снова начнется процесс зажигания.

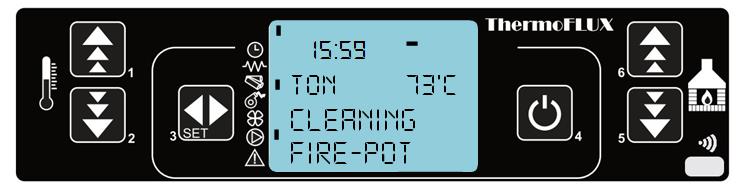

Очистка топки

Во время работы котла, установите таймер для очистки горелки,  после определенного времени. Этот этап показан на дисплее, котел работает на пониженной мощности, а всасывающий вентилятор работает на «Maximun» определенный период времени (заводская настройка).

Когда фаза очистки завершится котел вернется к номинальной работате и мощность будет той, на которой котел работал до фазы очистки.

Сжигание древесины

''Pelling'' котел сконструирован так, что кроме гранул можно также сжигать дрова. Установить решетку внутри котла очень легко и также просто измененить вид топлива напанели управления.

Можно сжигать только сухие дрова и не сжигать уголь.

Пеллетный бункер должен быть пустым

Сначала снимите металлическую пластину выше горелки.
